FA49
FIBOS
Route 1
65x85x35mm
Aluminiumlegierung
| Verfügbarkeit: | |
|---|---|

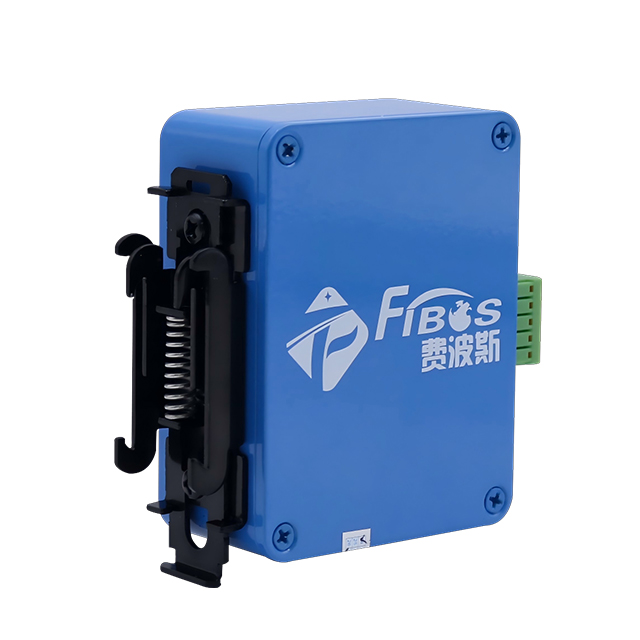

Kommunikationsverstärker-Funktionsmerkmal |

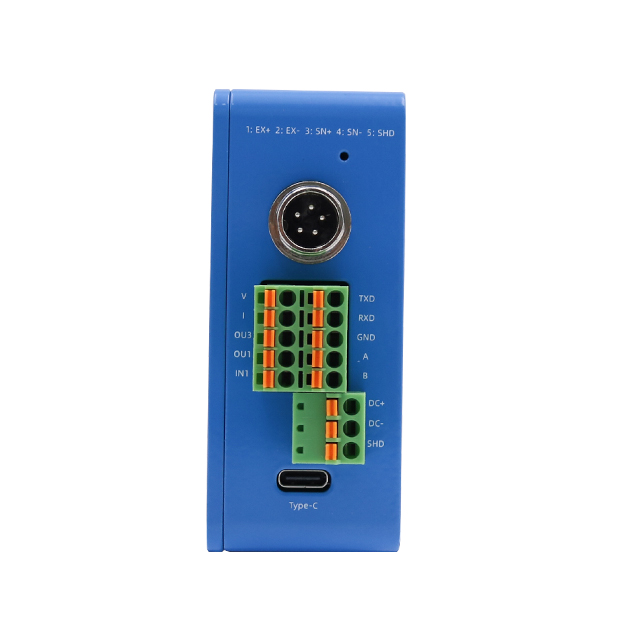

Verfügt über RS232- und RS485-Kommunikationsschnittstellen;

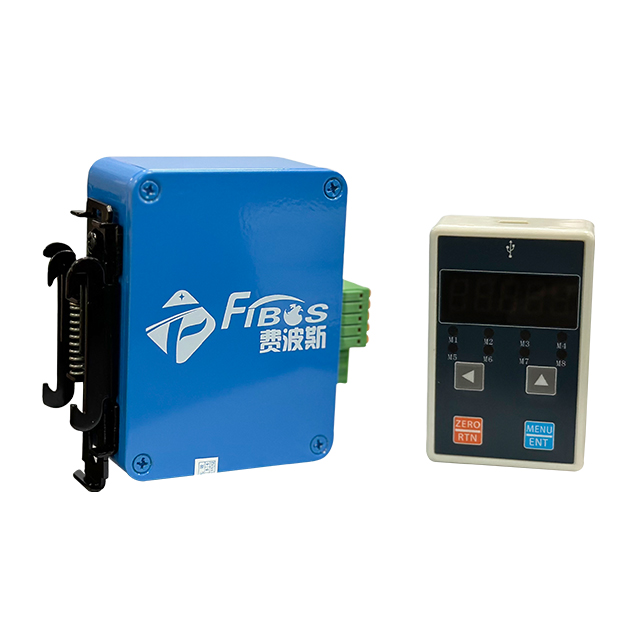

Unterstützt Kalibrierung und Parametereinstellung über ein externes Handbedienfeld;
Verfügt über ein Gehäuse aus Aluminiumlegierung, das eine hervorragende Störfestigkeit bietet;
Unterstützt das Modbus-RTU-Protokoll;
Verwendet einen bewährten Filteralgorithmus, um eine hohe Genauigkeit zu gewährleisten;
Wandlungsgeschwindigkeit von bis zu 1280 Hz;
Standardmäßig mit Analogausgängen (±10 V und 4–20 mA) und I/O (1 Eingang, 2 Ausgänge) ausgestattet.

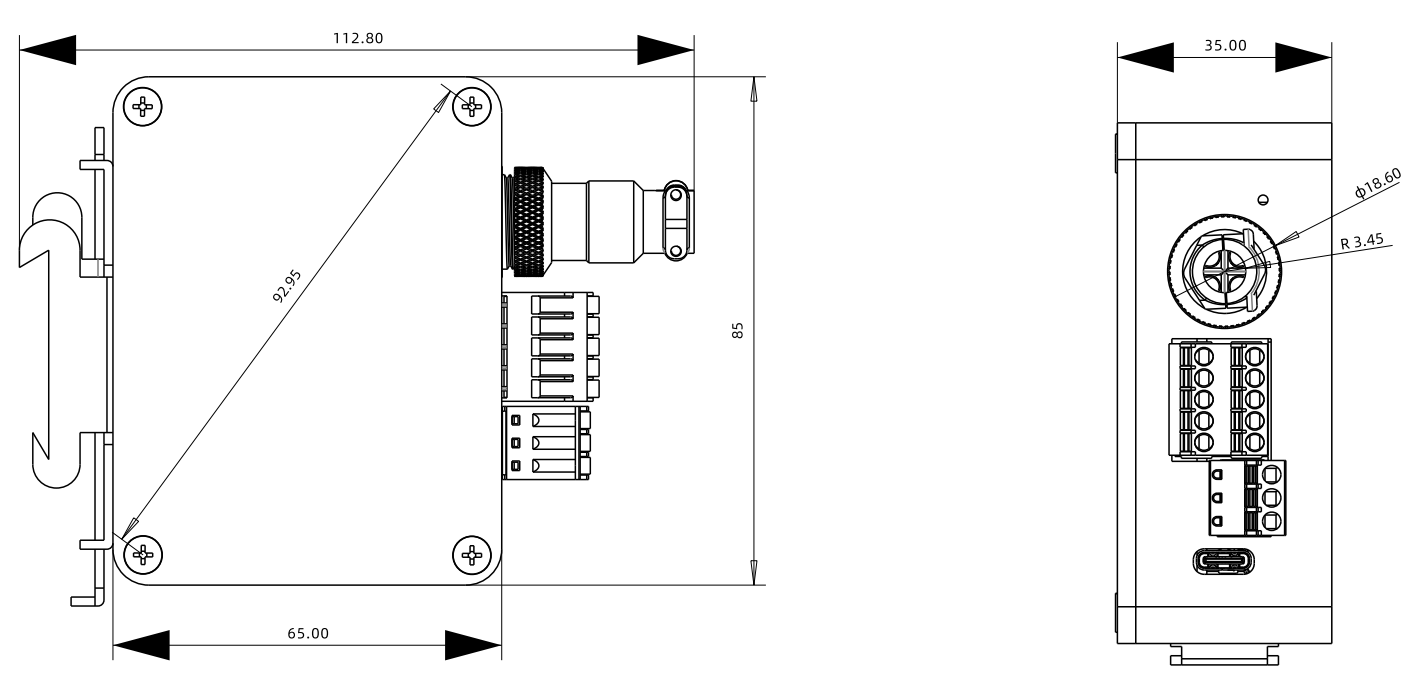

Abmessungen des Kommunikationsverstärkers (Einheit: mm) |

Technische Daten des Kommunikationsverstärkers |
Spezifikationen |
Technik |
| Anzahl der AD-Kanäle | Kanal 1 |
| A/D-Auflösung | 24bit-Delta-Sigma |
| A/D-Wandlungsgeschwindigkeit | 1280 Hz (einstellbar auf 10 Hz, 40 Hz, 640 Hz) |
| Versorgungsspannung | DC18-30V |
| Sensorsignalbereich | ±3,6 mVN |
| Erregerspannung des Sensors | 5 VDC ± 1 %, 100 mA |
| Sensoreingangslast | 1–4 x 350 Ω Sensoren pro Kanal |
| Eingangsempfindlichkeit | 0,4 mV/V ~ 6 mV/V |
| Ausgabe linear | 1/90000 |
| Ausgangslinearität | <0,002 % |
| Gesamtgenauigkeit | Besser als 0,01 % |
| Auflösung des Analogausgangs | 16bit |
| Analoger Ausgang | +10V,4-20mA |
| Eingabeports | 1 Eingang |
| Ausgangsports | 2 Ausgänge (Transistor) |
| Vollständige Temperaturdrift | ≤10 ppm/°C |
| Nullpunkttemperaturdrift | ≤10uv°C |
| Gesamtstromverbrauch | ≤10w |
| Kommunikationsmethode | RS232, RS485 |
| Kommunikationsprotokoll | Modbus-RTU |
| Baudrate | 4800, 9600, 19200 (Standard), 38400, 57600, 115200 |
| Dimension | 65x85x35mm |
| Betriebstemperaturbereich | -20~70°C |
| Gehäusematerial | Aluminiumlegierung |
Vorschläge für das Ladezellen-Styling |
![]() |

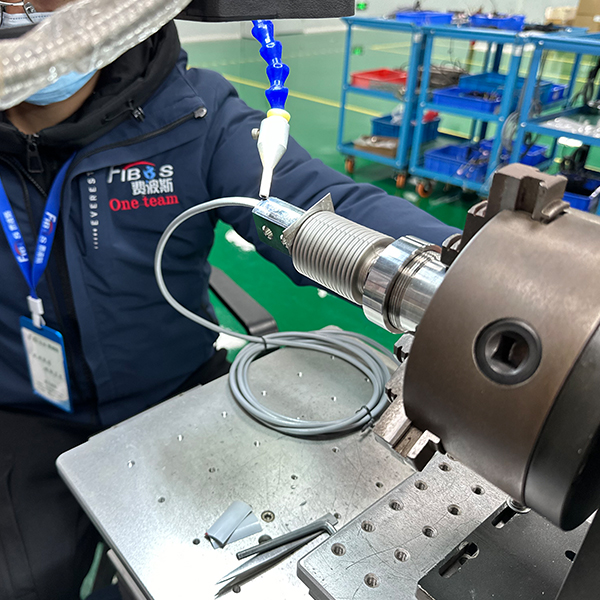

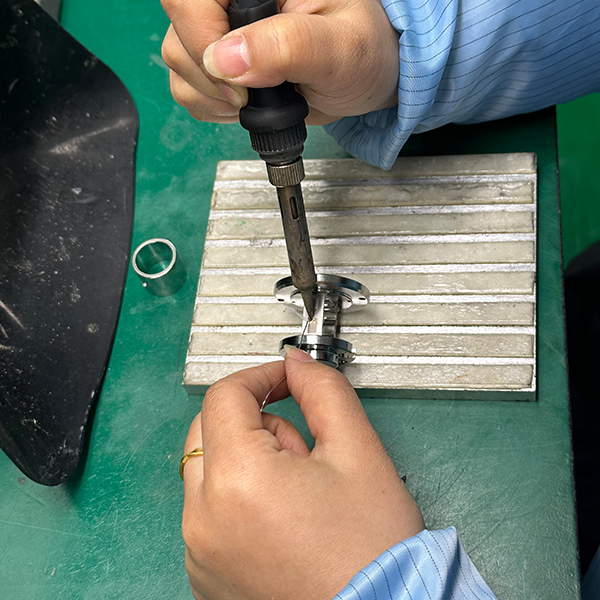

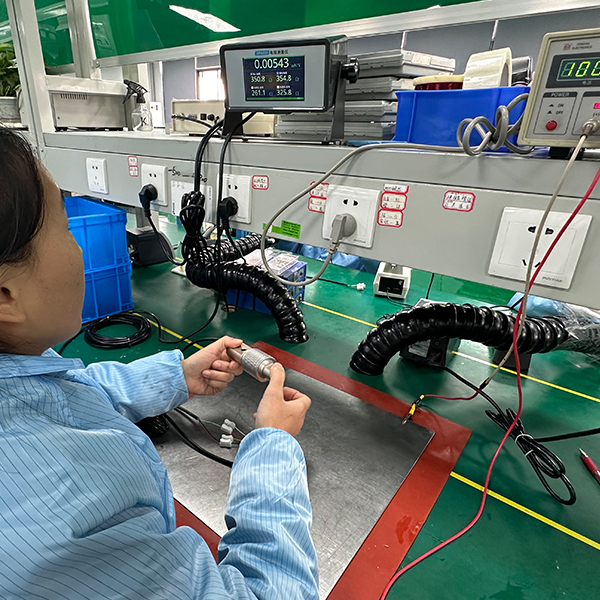

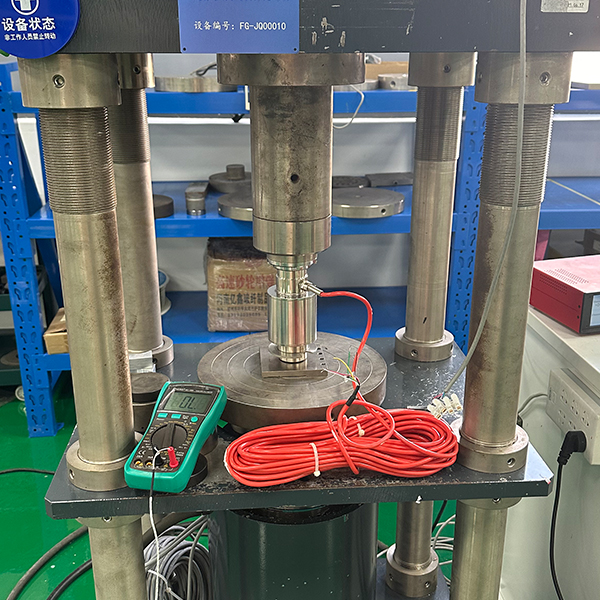

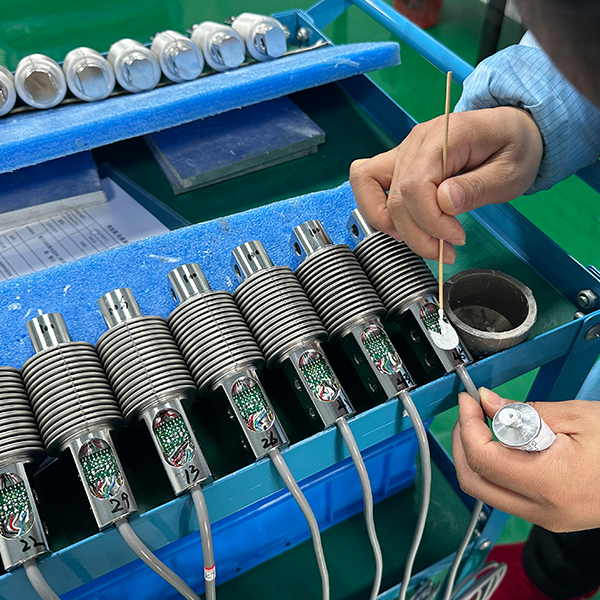

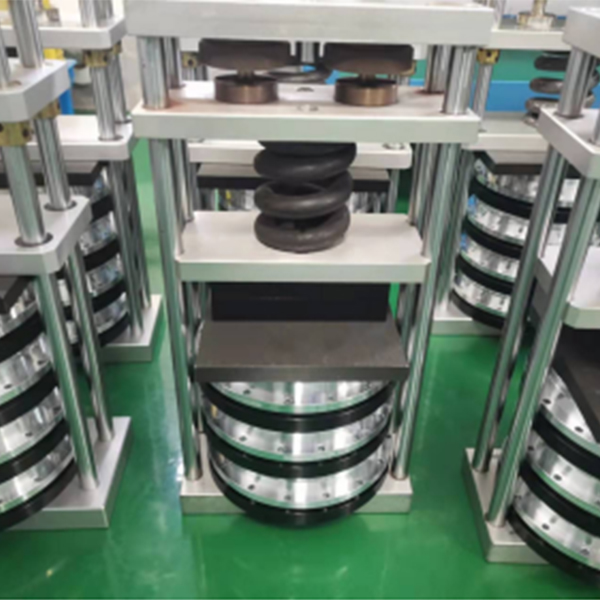

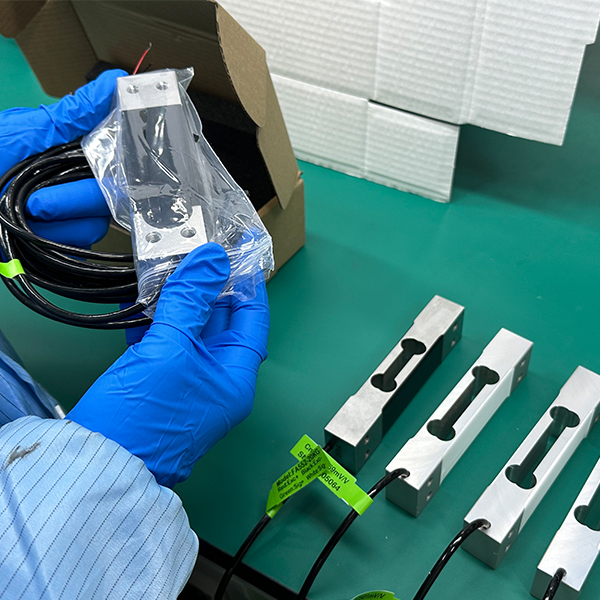

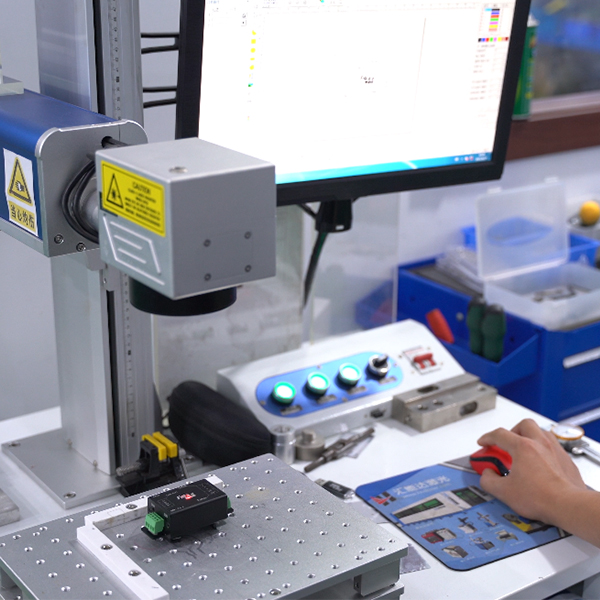

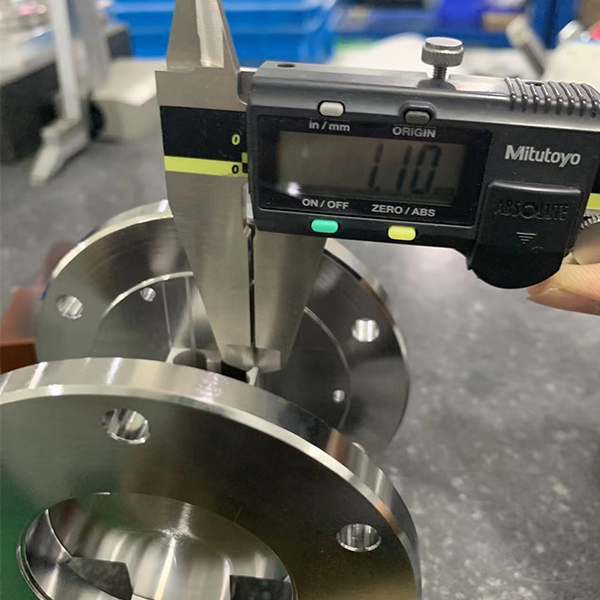

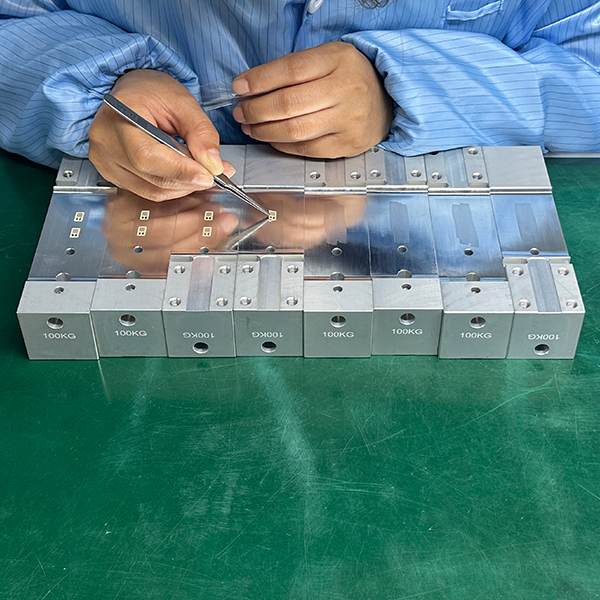

Herstellungsverfahren für Kraftsensoren |

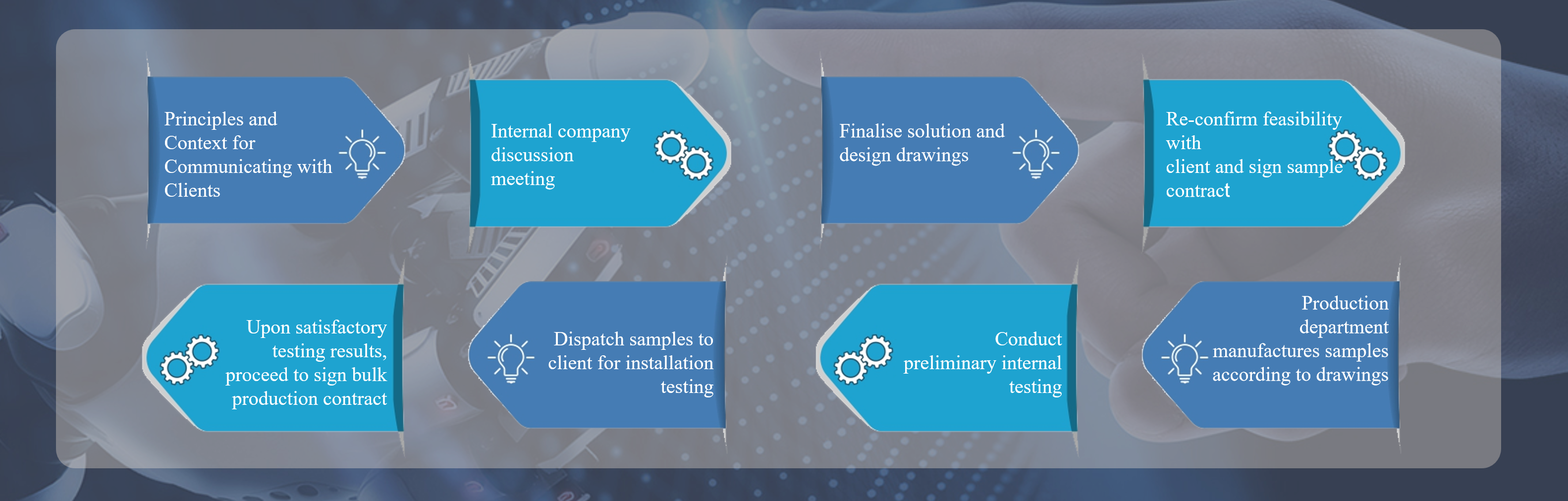

Nicht standardmäßiger Anpassungsprozess |
|
| Fibos verfügt über ein professionelles technisches Team, das in der Lage ist, maßgeschneiderte Produkte zu entwickeln, um spezifische Kundenanforderungen zu erfüllen. Unser F&E-Zyklus ist nahtlos in unsere hauseigenen Produktionslinien integriert, sodass wir relevante Produkte innerhalb kurzer Zeit liefern können. |

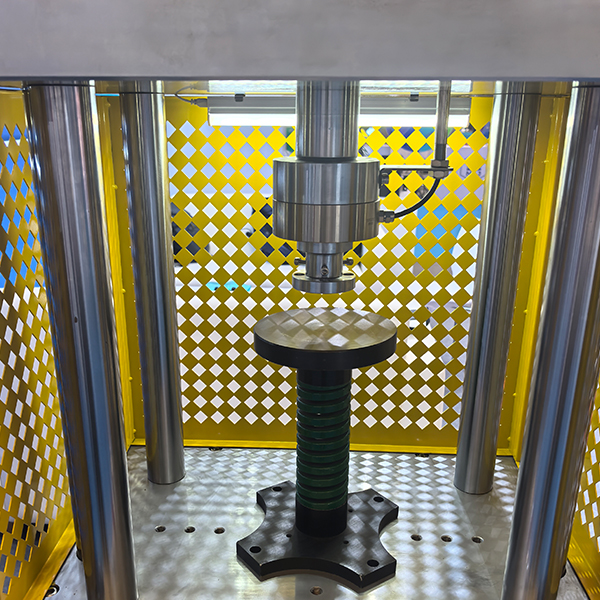

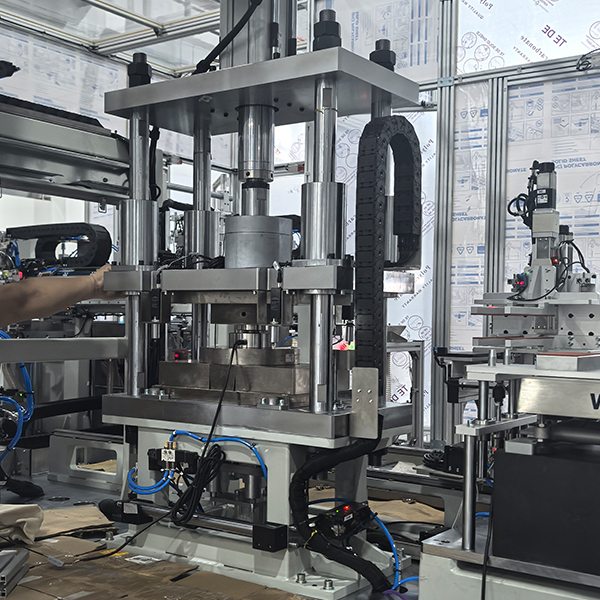

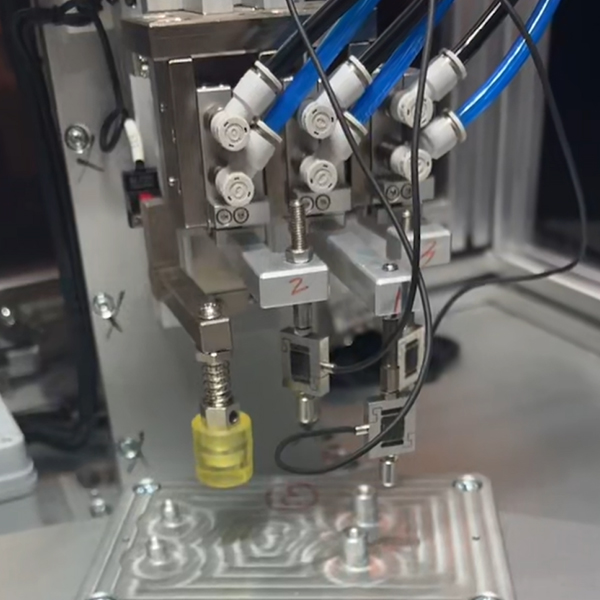

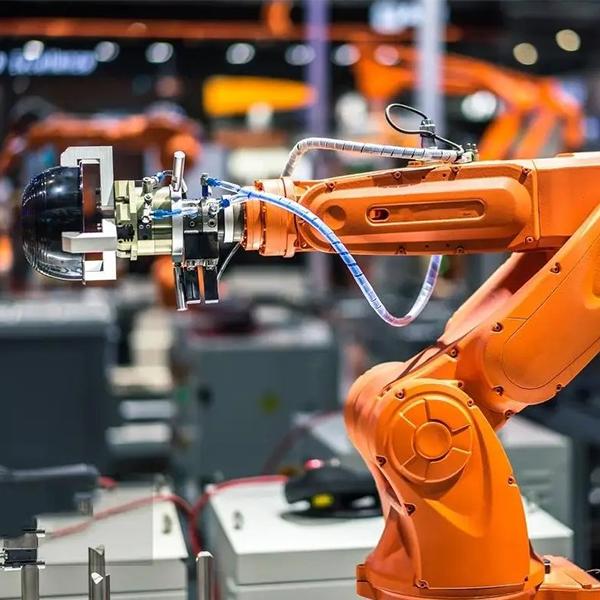

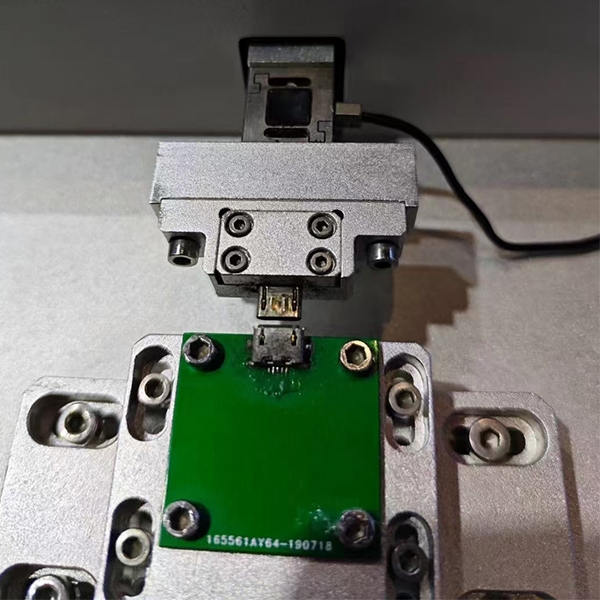

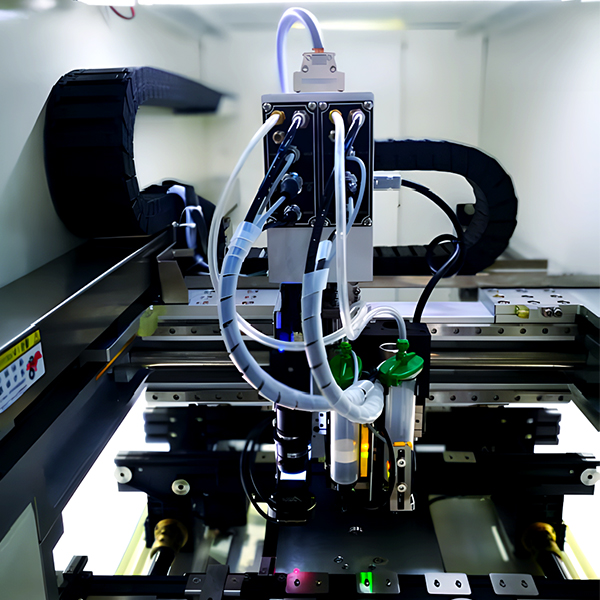

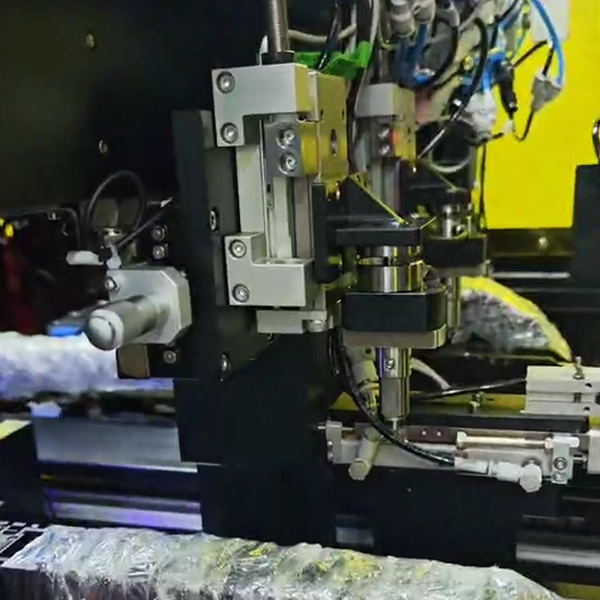

Fallstudien zu Kraftsensoren |
Häufig gestellte Fragen zu Kraftsensoren |
A: Es funktioniert mit Dehnungsmessstreifen, Wägezellen, Kraft-/Drehmoment-/Drucksensoren mit einer Empfindlichkeit von 0,4 mV/V ~ 6 mV/V und einem Signalbereich von ±3,6 mV/V.
A: Standard-Analogausgänge ±10 V/4–20 mA, plus 1 Eingang und 2 Transistorausgänge für flexible Steuerung.
A: Kalibrieren Sie über ein optionales externes Handbedienfeld oder aus der Ferne über RS232/RS485-Kommunikationsbefehle.
A: 24-Bit hochauflösende A/D-Wandlung, <0,01 % Gesamtgenauigkeit und bis zu 1280 Hz einstellbare Wandlungsgeschwindigkeit.
