En el ámbito de la electrónica, los amplificadores juegan un papel crucial en la mejora de la fuerza de las señales, ya sean señales de audio o radio. Mientras Los amplificadores de audio están diseñados para aumentar las frecuencias de audio, típicamente dentro del rango de 20 Hz a 20 kHz, las señales de radio funcionan a frecuencias mucho más altas. Este artículo explora si un amplificador de audio puede amplificar las señales de radio y profundizar en los principios detrás de ambos tipos de amplificación.

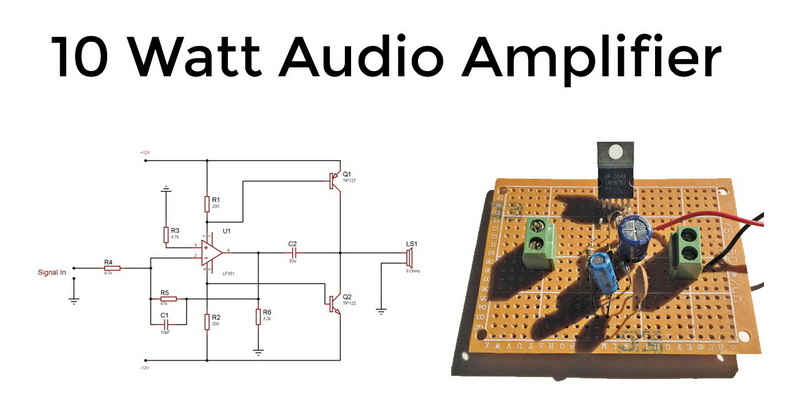

Los amplificadores de audio son dispositivos electrónicos que aumentan la potencia de las señales de audio para impulsar los altavoces u otros dispositivos de salida. Están diseñados para manejar frecuencias dentro del rango de audición humana, que generalmente es de entre 20 Hz y 20 kHz. Estos amplificadores se usan comúnmente en sistemas de audio domésticos, estereos de automóviles y sistemas de direcciones públicas.
1. Controlador de acoplamiento de entrada: este condensador bloquea el voltaje de CC y permite que solo pasen las señales de CA, asegurando que el amplificador funcione solo en la señal de audio.
2. Resistencia de entrada: esta resistencia ayuda a sesgar la señal de entrada y determina la impedancia de entrada del amplificador.
3. Amplificador IC: El corazón del amplificador, como el LM390 o LM386, proporciona el voltaje y ganancia de corriente necesarios para amplificar la señal de audio.
4. Condacedor de salida: similar al condensador de entrada, bloquea el voltaje de CC y asegura que solo el componente de CA de la señal amplificada alcanza el altavoz.
5. Altavoz: convierte la señal eléctrica en ondas de sonido.
Gráfico LR
A [Entrada de audio] -> B [condensador de acoplamiento de entrada]
B -> C [Resistencia de entrada]
C -> D [Amplificador IC]
D -> E [condensador de salida]
E -> F [hablante]

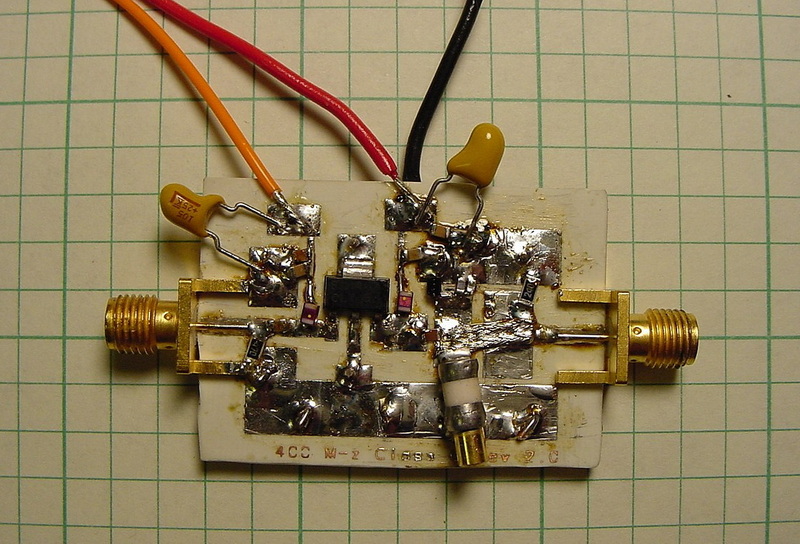

Las señales de radio son ondas electromagnéticas utilizadas para la comunicación a largas distancias. Operan a frecuencias mucho más altas que las señales de audio, típicamente en el rango de decenas a miles de kilohertz (kHz) o incluso megahertz (MHz). Los amplificadores de radiofrecuencia (RF) están diseñados específicamente para manejar estas señales de alta frecuencia.
1. Antena: captura la señal de radio del aire.
2. Amplificador de RF: aumenta la señal débil a un nivel que puede procesarse por etapas posteriores.
3. Detector: convierte la señal de RF en una señal de audio.
4. Amplificador de audio: amplifica aún más la señal de audio para escuchar.
Gráfico LR
A [Antena] -> B [Amplificador RF]
B -> C [detector]
C -> D [Amplificador de audio]
D -> E [hablante]
En teoría, un amplificador de audio no puede amplificar directamente las señales de radio porque no está diseñada para manejar las altas frecuencias asociadas con la comunicación por radio. Sin embargo, hay algunos fenómenos y experimentos interesantes que sugieren interacciones indirectas entre amplificadores de audio y señales de radio.

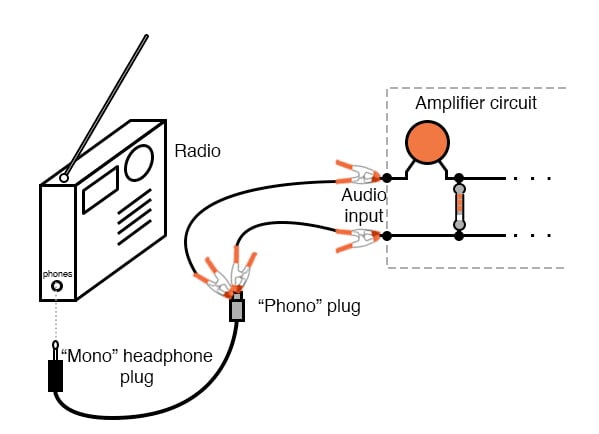

1. Recepción accidental: en algunos casos, un amplificador de audio podría recoger accidentalmente las señales de radio si está conectada a un dispositivo o componente que actúa como una antena. Esto no es amplificación en el sentido tradicional, sino en una recepción involuntaria.
2. Transmisión experimental: algunos entusiastas han experimentado con el uso de amplificadores de audio para transmitir señales de radio conectando la salida del amplificador a una antena de bucle. Sin embargo, este no es un método estándar o eficiente para transmitir señales de radio.
En resumen, aunque los amplificadores de audio no están diseñados para amplificar las señales de radio directamente, hay casos en los que podrían interactuar con frecuencias de radio indirectamente. Para una amplificación de señal de radio eficiente, son necesarios amplificadores de RF especializados.
La función principal de un amplificador de audio es aumentar la potencia de las señales de audio para impulsar los altavoces u otros dispositivos de salida.
Un amplificador de audio no está diseñado para transmitir señales de radio. Sin embargo, algunas configuraciones experimentales pueden usar un amplificador de audio de manera no convencional de lograr esto.
Las señales de radio funcionan a frecuencias mucho más altas que las señales de audio y se utilizan para la comunicación de larga distancia.
Un receptor de radio básico incluye una antena, amplificador de RF, detector y amplificador de audio.
Sí, siempre asegúrese de una conexión a tierra adecuada y evite usar altos voltajes que puedan causar descargas eléctricas o equipos de daños.
[1] https://nvlpubs.nist.gov/nistpubs/scientificpapers/nbsscientificpaper449vol18p3535_a2b.pdf
[2] https://tronicspro.com/am-radio-power-amplifier/
[3] https://www.circuits-diy.com/top-10-simple-audio-amplifier-circuit/
[4] http://forums.radioreference.com/threads/can-an-audio-amplifier-be-ouse-to-transmit-or---receive-radio-signals.481291/
[5] https://www.anpec.com.tw/product-detail/apa2622-1/
[6] https://www.electro-tech-online.com/threads/can-an-audio-amplifier-be-to-to-transmit- or----receive-radio-signals.166904/
[7] https://www.researchgate.net/figure/complete-circuit-diagram-for-the-audio-amplifier-section_fig1_326494074
[8] https://www.pinterest.com/electrohelpcare/amplifier-circuit-diagram/
[9] https://www.ti.com.cn/product/cn/tas2560
[10] https://ham.stackexchange.com/questions/23204/can-an-audio-amplifier-be-to-to-transmit-or-ne-receive-radio-signals
[11] https://www.ti.com.cn/product/cn/tas2557
