A La celda de carga es un tipo de transductor que mide la fuerza o el peso al convertirla en una señal eléctrica medible. La operación de una celda de carga se basa en el principio de los medidores de tensión, que cambian la resistencia cuando se someten a estrés mecánico. Este cambio en la resistencia se convierte en una salida eléctrica que se puede cuantificar y analizar.
Las celdas de carga funcionan a través de varios mecanismos dependiendo de su tipo. Los tipos más comunes incluyen:

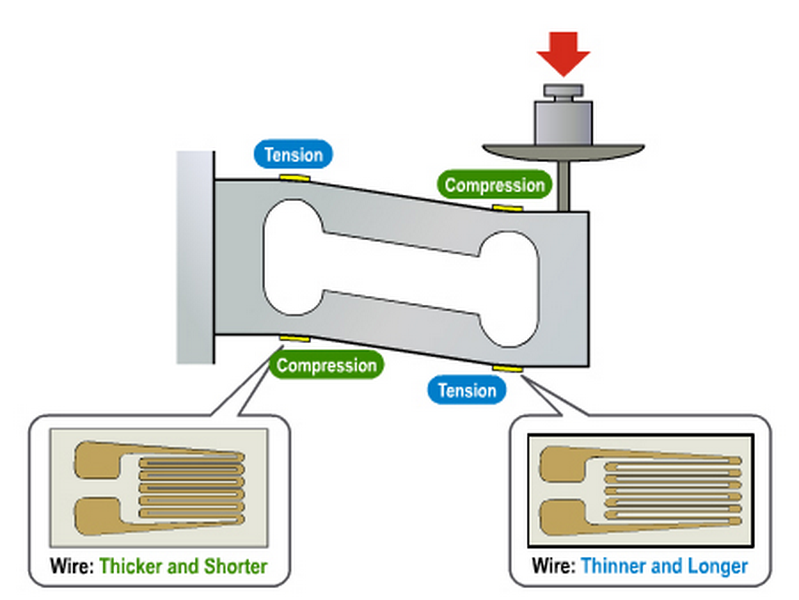

- Células de carga de calibre de tensión: estos usan medidores de deformación unidos a un elemento estructural. Cuando se aplica una carga, el elemento se deforma ligeramente, causando cambios en la resistencia que se convierten en una señal eléctrica.
- Células de carga hidráulica: estas dependen de los cambios de presión de fluido dentro de una cámara sellada. Cuando se aplica el peso, comprime un fluido, lo que se traduce en cambios de presión medibles por los sensores.
- Células de carga neumática: similar a las células hidráulicas, pero use presión de aire en lugar de líquido. Equilibran el peso aplicado contra el aire presurizado.

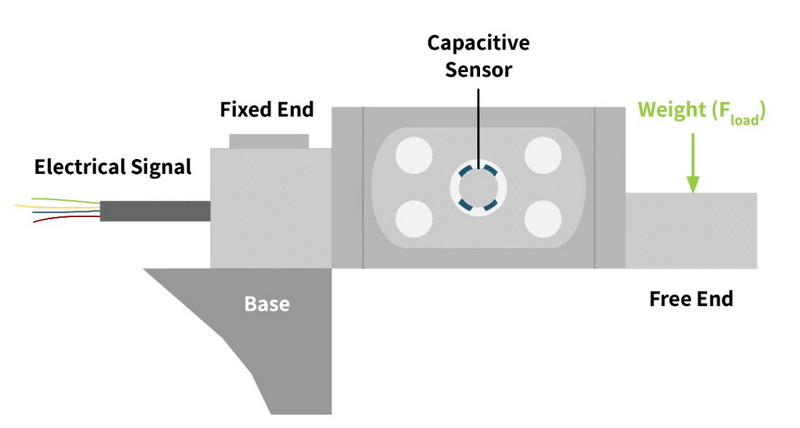

- Células de carga capacitiva: estos miden los cambios en la capacitancia causados por la deformación de las placas cuando se aplica una carga.
Los diferentes tipos de celdas de carga están diseñados para aplicaciones específicas:
1. Células de carga de compresión: ideal para medir las fuerzas de compresión.
2. Células de carga de tensión: se usa para medir las fuerzas de tracción.

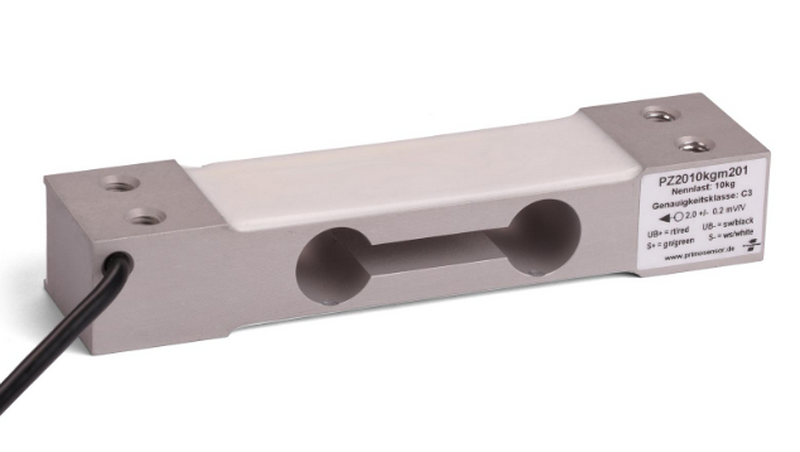

3. Bending de celdas de carga del haz: adecuado para aplicaciones con espacio limitado y cargas variables.

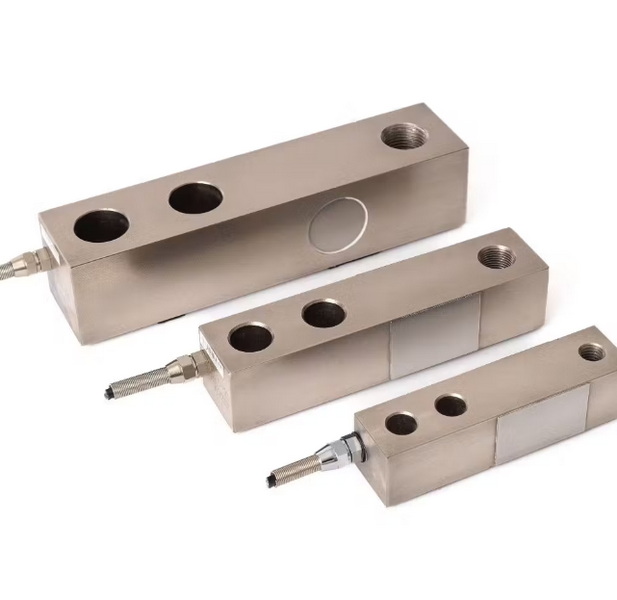

4. Células de carga de haz de corte: comúnmente usado en escalas industriales debido a su estabilidad.
5. Células de carga de haz S: versátiles para mediciones de tensión y compresión.
6. Células de carga de bote: diseños robustos para aplicaciones de servicio pesado.
7. Carga del botón Celdas de carga: compactos y precisos para espacios confinados.
8. Carga Pin Celdas de carga: reemplace los pasadores tradicionales en configuraciones mecánicas para medir cargas sin espacio adicional.
Las celdas de carga encuentran aplicaciones extensas en varios sectores:
- Pesaje industrial: utilizado en escalas para una medición precisa de peso en fabricación y logística.
- Prueba de material: empleado en laboratorios para probar la fuerza y la durabilidad de los materiales.
- Pruebas automotrices: se usa para medir las fuerzas en las pruebas de choque y las pruebas de componentes.
- Dispositivos médicos: incorporados en equipos como camas de hospital para monitorear el peso del paciente con precisión.
- Pruebas aeroespaciales: esencial para probar los componentes de la aeronave en diversas condiciones de carga.
Las celdas de carga ofrecen varios beneficios que los hacen indispensables:
- Alta precisión: proporcionan mediciones precisas críticas para el control de calidad.
- Versatilidad: adecuado para diversas aplicaciones en múltiples industrias.
- Durabilidad: diseñado para resistir entornos hostiles y un uso pesado.
- Facilidad de integración: se puede incorporar fácilmente a los sistemas existentes con modificaciones mínimas.
En conclusión, las células de carga son instrumentos vitales que convierten las fuerzas mecánicas en señales eléctricas para una medición precisa en diversas aplicaciones. Su capacidad para proporcionar datos confiables los hace esenciales en industrias que van desde la fabricación hasta la atención médica. Comprender los diferentes tipos de celdas de carga y sus funcionalidades ayuda a las empresas a seleccionar la tecnología adecuada para sus necesidades específicas.
La función principal de una celda de carga es medir la fuerza o el peso al convertirla en una señal eléctrica que pueda cuantificarse y analizar.
Una celda de carga de calibre de deformación funciona uniendo los medidores de tensión a un elemento estructural; Cuando se aplica la fuerza, el elemento se deforma, cambiando la resistencia de los medidores, que genera una señal eléctrica proporcional a la fuerza aplicada.
Los tipos principales incluyen celdas de carga de medidor de deformación, celdas de carga hidráulica, celdas de carga neumática, celdas de carga capacitiva, celdas de carga de compresión, celdas de carga de tensión, celdas de carga de haz, celdas de carga de haz de cizallamiento, celdas de carga de haz S, celdas de carga de bote y celdas de carga de pasador de carga.
Las células de carga se usan comúnmente en sistemas de pesaje industrial, laboratorios de pruebas de materiales, instalaciones de pruebas automotrices, dispositivos médicos y aplicaciones de pruebas aeroespaciales.
Al seleccionar una celda de carga, considere factores como el tipo de fuerza que se mide (tensión o compresión), precisión requerida, condiciones ambientales (temperatura o humedad), restricciones de espacio para la instalación y necesidades de aplicación específicas.
