A La celda de carga es un dispositivo crucial utilizado en diversas industrias para medir el peso o la fuerza. Funciona como un transductor, convirtiendo la fuerza mecánica ejercida sobre él en una señal eléctrica. Esta transformación permite mediciones precisas que son esenciales en aplicaciones que van desde escalas industriales hasta dispositivos médicos.
Las celdas de carga se pueden clasificar en varios tipos en función de sus principios y aplicaciones de trabajo. Los tipos más comunes incluyen:
- Células de carga de calibre de tensión: estas son las celdas de carga más utilizadas, que emplean medidores de tensión para medir la deformación causada por la fuerza aplicada.
- Celdas de carga capacitiva: estos miden los cambios en la capacitancia entre dos placas cuando se aplica una carga.
- Células de carga hidráulica: utilizan cambios de presión de líquido hidráulico para medir la fuerza.
- Celdas de carga neumática: estos funcionan midiendo los cambios de presión en el aire o el gas.
Cada tipo tiene sus ventajas únicas y es adecuada para aplicaciones específicas.

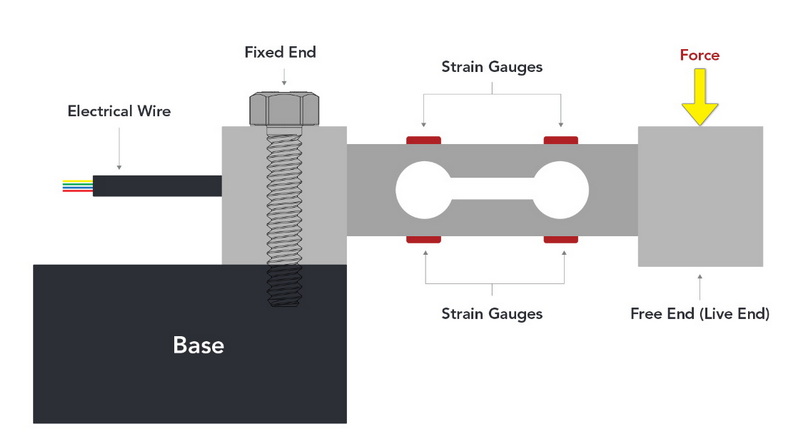

El principio fundamental detrás de la operación de una celda de carga se basa en la relación entre la deformación mecánica y la resistencia eléctrica. Cuando se aplica una carga a la celda de carga, se deforma ligeramente. Esta deformación altera la resistencia de los medidores de tensión unidos a la estructura de la celda de carga, que generalmente está hecha de materiales de alto grado como aluminio o acero inoxidable.
Las células de carga de calibre de tensión son particularmente populares debido a su precisión y confiabilidad. Consisten en:
- Cuerpo mecánico: esta parte lleva la carga y está diseñada para deformarse bajo estrés.

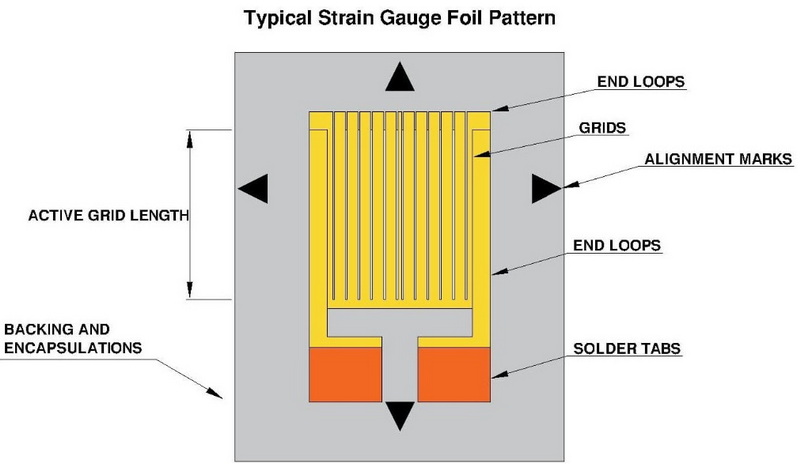

- Gasgares de tensión: cables delgados dispuestos en un patrón de cuadrícula que cambia la resistencia cuando se deforman.
- Circuito de puente de Wheatstone: una configuración que mide pequeños cambios en la resistencia, traducirlos en una señal eléctrica.
Cuando se aplica una fuerza, dos medidores de tensión experimentan tensión, mientras que otros dos experimentan compresión. Este cambio diferencial en la resistencia permite una medición precisa de la carga aplicada.
Las células de carga tienen aplicaciones diversas en varios sectores:
- Pesaje industrial: utilizado en escalas para pesar productos en fabricación y logística.
- Dispositivos médicos: empleados en dispositivos que requieren mediciones de peso precisas, como escalas de pacientes.
- Pruebas automotrices: se usa para probar la resistencia y la durabilidad de los componentes del vehículo.
- Aplicaciones aeroespaciales: esenciales para medir fuerzas durante la prueba de componentes de aeronaves.
Los diferentes tipos de celdas de carga están diseñados para aplicaciones específicas:
1. Células de carga del haz de flexión: ideal para aplicaciones de menor capacidad como las escamas de piso.
2. Celdas de carga de punto único: adecuado para escalas de banco y verificación donde puede variar la colocación de la carga.
3. Células de carga de tipo S: utilizadas para mediciones de tensión y compresión, a menudo en escalas colgantes.

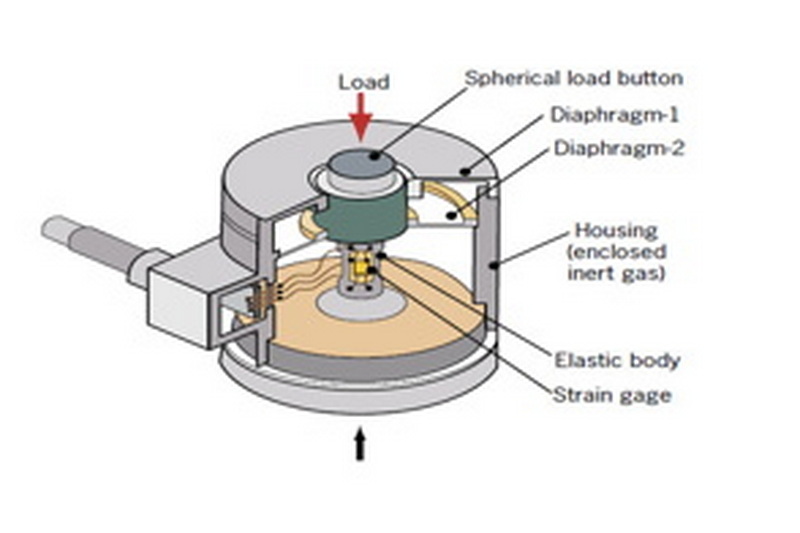

4. Células de carga de compresión: diseñadas para medir las fuerzas de compresión directamente debajo de un objeto.
5. Pins de carga: reemplace los pasadores o ejes tradicionales, midiendo las fuerzas directamente en la maquinaria.
Las celdas de carga ofrecen numerosos beneficios, que incluyen:
- Alta precisión: capaz de proporcionar mediciones precisas esenciales para el control de calidad.
- Durabilidad: construido a partir de materiales robustos que soportan entornos hostiles.
- Versatilidad: aplicable en varias industrias con diferentes requisitos de medición.
- Facilidad de integración: se puede incorporar fácilmente a los sistemas existentes para mediciones automatizadas.
En resumen, las células de carga son componentes vitales en los sistemas de medición modernos, proporcionando datos precisos y confiables en múltiples industrias. Su capacidad para convertir la fuerza mecánica en una señal eléctrica los hace indispensables para sopesar aplicaciones y más allá. Comprender cómo funcionan y sus diversos tipos puede ayudar a las empresas a seleccionar la celda de carga adecuada para sus necesidades específicas.
Las células de carga se pueden clasificar en tipos de calibre de tensión, capacitivos, hidráulicos y neumáticos, cada una diseñada para aplicaciones específicas en función de sus principios operativos.
Una celda de carga de calibre de deformación mide la deformación causada por una fuerza aplicada a través de cambios en la resistencia eléctrica, utilizando un circuito de puente de piedra de trigo para lecturas precisas.
Las células de carga se usan ampliamente en sistemas de pesaje industrial, dispositivos médicos, pruebas automotrices, aplicaciones aeroespaciales y muchos otros campos que requieren una medición de fuerza precisa.
Al seleccionar una celda de carga, considere factores como la capacidad, la precisión, las condiciones ambientales, las limitaciones de espacio y el tipo de fuerza a medir (tensión o compresión).
Las celdas de carga deben calibrarse regularmente para garantizar la precisión; La frecuencia depende de las condiciones de uso, pero generalmente se recomienda al menos una vez al año o cuando ocurran cambios significativos en el entorno de aplicación.
