Bagaimana cara memilih sensor beban yang tepat untuk pengujian tegangan baut?

Menu konten

● Pengantar Sensor Beban

>> Jenis Sensor Beban

● Fitur yang perlu dipertimbangkan

● Aplikasi sensor beban dalam pengujian tegangan baut

● Cara memilih sensor beban yang tepat

● Kesimpulan

● FAQ

>> 1. Untuk apa sensor beban yang digunakan dalam pengujian tegangan baut?

>> 2. Jenis sensor beban apa yang biasa digunakan untuk pengujian tegangan baut?

>> 3. Bagaimana cara memilih sensor beban yang tepat untuk aplikasi saya?

>> 4. Apa manfaat menggunakan sensor beban magnetoelastik seperti Boltsafe?

>> 5. Bisakah sensor beban digunakan di lingkungan yang keras?

● Kutipan:

Memilih yang benar Sensor beban untuk pengujian tegangan baut sangat penting untuk memastikan keamanan dan keandalan koneksi baut di berbagai industri, termasuk konstruksi, kedirgantaraan, dan otomotif. Pengujian tegangan baut melibatkan pengukuran gaya yang diterapkan pada baut untuk memastikannya memenuhi spesifikasi yang diperlukan, yang penting untuk mencegah kegagalan struktural dan menjaga efisiensi operasional. Dalam artikel ini, kami akan mengeksplorasi berbagai jenis sensor beban yang tersedia untuk pengujian tegangan baut, fitur mereka, dan cara memilih yang paling tepat untuk kebutuhan spesifik Anda.

Pengantar Sensor Beban

Sensor beban, juga dikenal sebagai sel beban, adalah perangkat yang mengubah gaya mekanik menjadi sinyal listrik. Mereka banyak digunakan dalam aplikasi di mana pengukuran gaya yang tepat diperlukan, seperti dalam pengujian tegangan baut. Pilihan sensor beban tergantung pada beberapa faktor, termasuk jenis baut, lingkungan di mana ia akan digunakan, dan tingkat akurasi yang diinginkan.

Jenis Sensor Beban

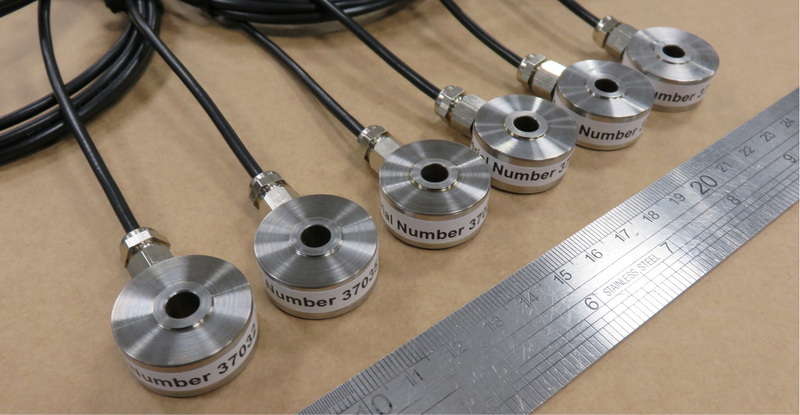

1. Sel beban pengukur regangan: Ini adalah jenis sel beban yang paling umum dan beroperasi dengan mendeteksi perubahan resistensi karena deformasi ketika gaya diterapkan. Mereka banyak digunakan dalam pengujian tegangan baut karena akurasi dan keandalannya yang tinggi.

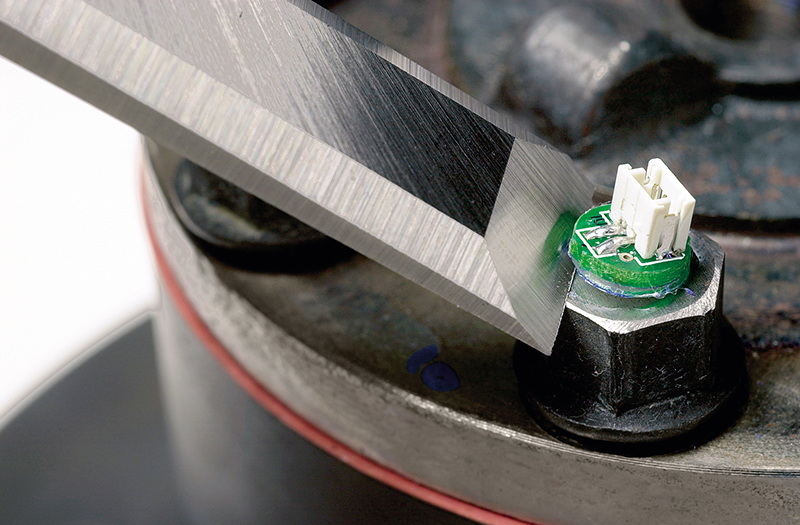

2. Sel beban magnetoelastik: Ini menggunakan perubahan medan magnet untuk mengukur gaya dan dikenal karena desain kompak dan biaya rendah. Boltsafe, misalnya, menggunakan teknologi magnetoelastik dalam sensor bebannya, yang dirancang untuk mengukur beban baut tanpa perlu kalibrasi pada peralatan pembacaan [1] [5].

3. Sensor Beban Ultrasonik: Ini mengukur tegangan baut dengan mendeteksi perubahan panjang baut menggunakan gelombang ultrasonik. Mereka sangat akurat tetapi bisa lebih mahal dan rumit untuk digunakan [2] [12].

Video monitor baut ultrasonik:

Fitur yang perlu dipertimbangkan

Saat memilih sensor beban untuk pengujian tegangan baut, beberapa fitur harus dipertimbangkan:

- Akurasi: Sensor harus memberikan pengukuran yang tepat untuk memastikan bahwa baut dikencangkan ke ketegangan yang benar. Sel beban tegangan baut MZ, misalnya, menawarkan akurasi tinggi dalam ± 1%[7].

- Daya tahan: Sensor harus dapat menahan kondisi lingkungan di mana ia akan digunakan, seperti suhu ekstrem atau lingkungan korosif.

- Kemudahan pemasangan: Sensor yang mudah dipasang dapat menghemat waktu dan mengurangi kompleksitas proses pengujian. Sel beban Boltsafe, misalnya, dirancang untuk pemasangan langsung [5].

-Pemantauan waktu nyata: Kemampuan untuk memantau ketegangan baut secara real-time dapat meningkatkan keamanan dan efisiensi dengan memungkinkan penyesuaian segera jika perlu. Sistem pemantauan ketegangan jarak jauh seperti yang ditawarkan oleh vfbolts memberikan kemampuan ini [6].

Aplikasi sensor beban dalam pengujian tegangan baut

Sensor beban digunakan di berbagai industri untuk pengujian tegangan baut:

- Konstruksi: Memastikan integritas struktural dalam bangunan dan jembatan dengan memantau ketegangan baut dalam koneksi kritis [8].

- Aerospace: Mempertahankan standar keselamatan dalam perakitan pesawat dengan memastikan semua baut memenuhi spesifikasi yang diperlukan [7].

- Otomotif: Meningkatkan proses kontrol kualitas dalam perakitan kendaraan untuk mengurangi klaim garansi yang terkait dengan kegagalan perakitan [7].

Cara memilih sensor beban yang tepat

Memilih sensor beban yang tepat melibatkan beberapa langkah:

1. Tentukan kebutuhan Anda: Tentukan kapasitas muatan minimum dan maksimum yang dibutuhkan, serta kondisi lingkungan apa pun yang akan dihadapi sensor [9].

2. Pilih jenis sensor beban: Berdasarkan kebutuhan Anda, pilih antara pengukur regangan, magnetoelastik, atau sensor ultrasonik.

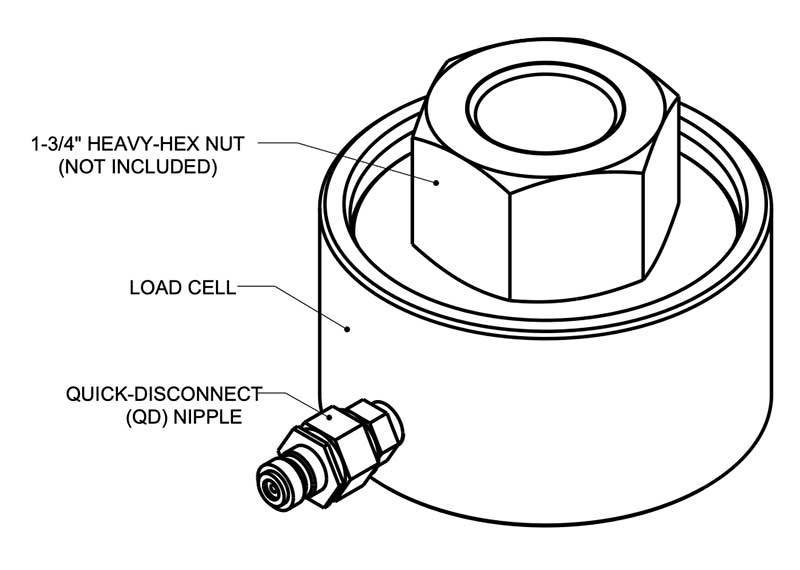

3. Pertimbangkan pemasangan dan pemasangan: Pastikan sensor kompatibel dengan jenis baut Anda dan dapat dengan mudah dipasang di aplikasi Anda [9].

4. Evaluasi akurasi dan daya tahan: Pilih sensor yang menawarkan tingkat akurasi yang diperlukan dan dapat menahan kondisi operasi [7].

5. Menilai kebutuhan pemantauan waktu-nyata: Putuskan apakah data real-time diperlukan untuk aplikasi Anda [6].

Kesimpulan

Memilih sensor beban yang tepat untuk pengujian tegangan baut sangat penting untuk memastikan keamanan dan keandalan koneksi baut. Dengan memahami berbagai jenis sensor beban yang tersedia, fitur -fiturnya, dan cara memilih yang paling tepat untuk kebutuhan Anda, Anda dapat meningkatkan efisiensi dan akurasi proses pengujian tegangan baut Anda.

FAQ

1. Untuk apa sensor beban yang digunakan dalam pengujian tegangan baut?

Sensor beban, atau sel beban, digunakan untuk mengukur gaya yang diterapkan pada baut selama pengujian tegangan. Ini mengubah gaya mekanik menjadi sinyal listrik, memungkinkan pengukuran tegangan baut yang tepat.

2. Jenis sensor beban apa yang biasa digunakan untuk pengujian tegangan baut?

Jenis umum termasuk sel beban pengukur regangan, sel beban magnetoelastik, dan sensor beban ultrasonik. Masing -masing memiliki keunggulannya sendiri dan cocok untuk aplikasi yang berbeda.

3. Bagaimana cara memilih sensor beban yang tepat untuk aplikasi saya?

Untuk memilih sensor beban yang tepat, tentukan persyaratan kapasitas beban Anda, pilih jenis sensor berdasarkan kebutuhan Anda (misalnya, pengukur regangan, magnetoelastik), pertimbangkan kemudahan pemasangan dan pemasangan, evaluasi akurasi dan daya tahan, dan menilai apakah pemantauan waktu nyata diperlukan.

4. Apa manfaat menggunakan sensor beban magnetoelastik seperti Boltsafe?

Sensor beban magnetoelastik seperti yang dari Boltsafe kompak, hemat biaya, dan tidak memerlukan kalibrasi pada peralatan pembacaan. Mereka juga menawarkan akurasi tinggi dan bebas drift.

5. Bisakah sensor beban digunakan di lingkungan yang keras?

Ya, banyak sensor beban dirancang untuk menahan lingkungan yang keras, termasuk suhu ekstrem dan kondisi korosif. Misalnya, sel beban tegangan baut MZ tahan lama dan dapat melakukan dengan andal di berbagai suhu.
