Penguat sinyal kecil adalah komponen mendasar dalam sirkuit elektronik, secara khusus direkayasa untuk memperkuat sinyal lemah yang biasanya dalam amplitudo kecil. Amplifier ini sangat penting dalam beragam aplikasi, dari perangkat audio hingga komunikasi frekuensi radio. Artikel ini mengeksplorasi konsep Amplifier sinyal kecil , operasi mereka, pertimbangan desain, dan aplikasi, memberikan pemahaman yang komprehensif tentang signifikansinya dalam elektronik modern.

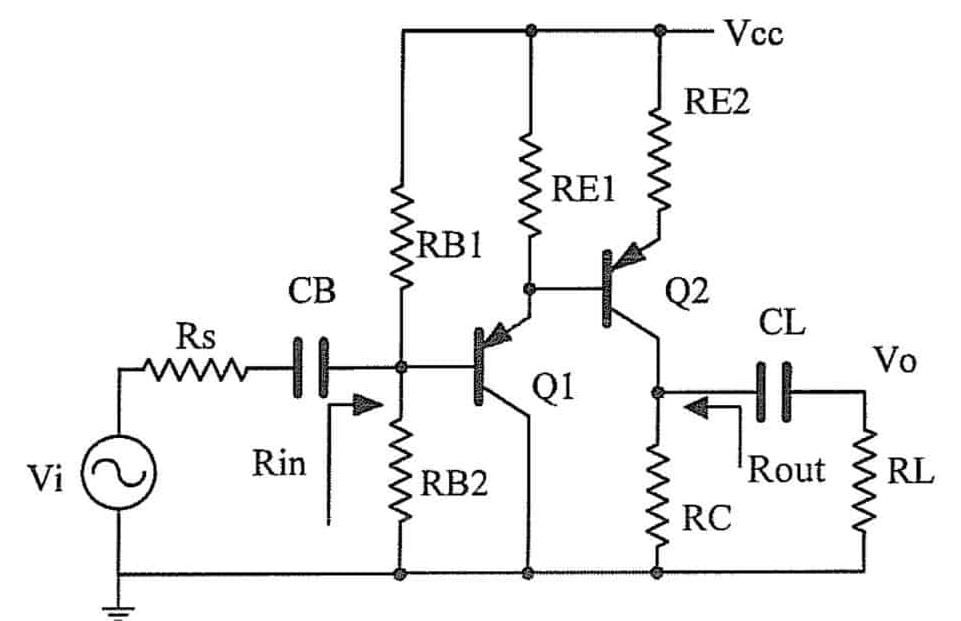

Amplifier sinyal kecil digunakan untuk memperkuat sinyal yang relatif kecil terhadap titik bias DC. Istilah 'sinyal kecil ' menandakan bahwa sinyal AC input cukup kecil sehingga penguat dapat dianalisis menggunakan perkiraan linier. Karakteristik ini sangat penting untuk mempertahankan integritas sinyal sambil meningkatkan amplitudonya.
- Operasi linier: Fungsi penguat sinyal kecil dalam wilayah linier di mana output berbanding lurus dengan input.
- Level Sinyal Input Rendah: Mereka dirancang untuk menangani sinyal input biasanya dalam rentang mikrovolt, membuatnya ideal untuk aplikasi seperti output sensor dan sinyal audio.
- Biasing: Biasing yang tepat sangat penting untuk memastikan bahwa amplifier tetap berada di wilayah operasi liniernya, mencegah distorsi dan memastikan amplifikasi yang stabil.
Amplifier sinyal kecil dapat diklasifikasikan berdasarkan konfigurasi dan aplikasi mereka:

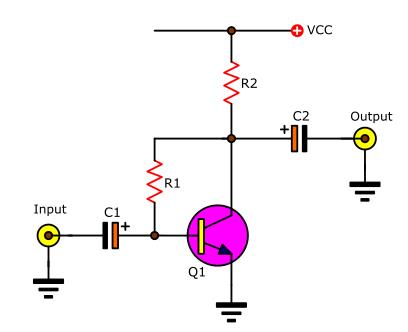

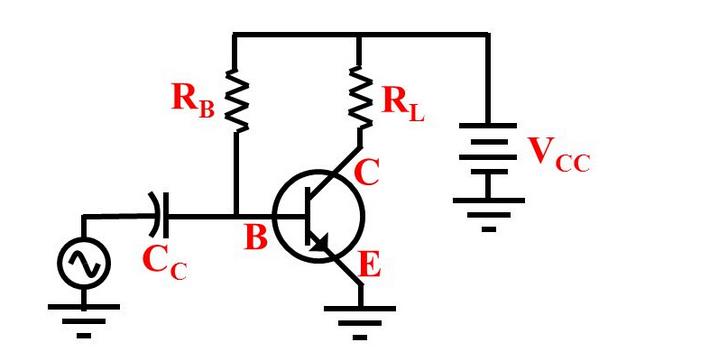

- Amplifier Emitter Umum: Konfigurasi ini banyak digunakan untuk amplifikasi tegangan, menawarkan gain tinggi dan umumnya ditemukan dalam aplikasi audio.
- Penguat Kolektor Umum (Pengikut Emitter): Terutama digunakan untuk pencocokan impedansi, konfigurasi ini memberikan impedansi output rendah.
- Amplifier Basis Umum: Meskipun kurang umum, jenis ini menawarkan kinerja frekuensi tinggi dan digunakan dalam aplikasi RF tertentu.
Pengoperasian penguat sinyal kecil dapat dipahami melalui dua teknik analisis utamanya: analisis DC dan analisis AC.
Dalam analisis DC, sirkuit dianalisis dengan semua sumber AC dimatikan (digantikan oleh resistensi internal mereka). Proses ini menetapkan titik diam (Q-point) di sekitar sinyal kecil mana yang akan berfluktuasi. Q-point sangat penting karena menentukan keadaan pengoperasian penguat.
Setelah titik Q ditetapkan, analisis AC dapat dilakukan. Ini melibatkan penerapan sinyal AC kecil dan menganalisis bagaimana pengaruhnya terhadap perilaku sirkuit. Parameter kunci yang dievaluasi selama analisis ini meliputi:
- Gain tegangan ($ A_V $): Rasio tegangan output terhadap tegangan input.
- Impedansi input dan output: Penting untuk menentukan seberapa baik antarmuka penguat dengan komponen sirkuit lainnya.
Saat merancang penguat sinyal kecil, beberapa faktor harus dipertimbangkan:
- Pemilihan komponen: Transistor (BJT atau FET) biasanya digunakan untuk amplifikasi. Pilihannya tergantung pada karakteristik yang diperlukan seperti gain dan bandwidth.
- Jaringan Biasing: Jaringan biasing yang tepat memastikan bahwa transistor beroperasi di wilayah aktifnya, memberikan amplifikasi yang stabil.
- Mekanisme umpan balik: Umpan balik negatif dapat digunakan untuk meningkatkan linearitas dan bandwidth sambil mengurangi distorsi.
Teknik bias memainkan peran penting dalam memastikan bahwa transistor beroperasi secara efisien dalam rentang yang diinginkan. Metode umum meliputi:
- Biasing Pembagi Tegangan: Memanfaatkan resistor untuk menetapkan tegangan stabil di dasar BJT atau gerbang FET.
- Biasing emitor: Melibatkan penempatan resistor secara seri dengan emitor untuk menstabilkan titik operasi terhadap variasi parameter suhu atau transistor.
Amplifier sinyal kecil beroperasi terutama di tiga wilayah:
1. Wilayah aktif: Transistor beroperasi secara normal, memungkinkan untuk amplifikasi.
2. Wilayah cut-off: Transistor tidak konduktif; Tidak ada amplifikasi yang terjadi.
3. Wilayah Saturasi: Transistor melakukan sepenuhnya; Meskipun dapat diperkuat, itu juga dapat memperkenalkan distorsi jika tidak dikelola dengan benar.
Amplifier sinyal kecil menemukan aplikasi di berbagai bidang:
- Peralatan audio: Digunakan dalam mikrofon dan preamplifier untuk meningkatkan sinyal audio yang lemah sebelum diproses lebih lanjut.
- Sistem komunikasi: Penting dalam amplifier RF untuk meningkatkan sinyal lemah yang diterima dari antena.
- Instrumentasi: Digunakan dalam sensor dan perangkat pengukuran untuk memperkuat sinyal tingkat rendah untuk pembacaan yang akurat.
1. Mikrofon dan perangkat audio:
- Amplifier sinyal kecil merupakan bagian integral dalam mikrofon di mana mereka memperkuat gelombang suara kecil menjadi sinyal listrik yang dapat digunakan.
- Mereka juga digunakan dalam konsol pencampuran audio untuk memastikan kejelasan dan volume sebelum tahap output akhir.
2. Komunikasi RF:
- Dalam penerima radio, amplifier sinyal kecil meningkatkan sinyal masuk lemah yang ditangkap oleh antena.
- Mereka membantu mempertahankan integritas sinyal dalam jarak jauh dengan meningkatkan sinyal yang lemah sebelum tahap pemrosesan lebih lanjut atau modulasi.
3. Instrumen Medis:
- Dalam diagnostik medis, amplifier sinyal kecil meningkatkan pembacaan dari sensor yang mendeteksi perubahan fisiologis (misalnya, mesin EKG).
- Mereka memastikan pemantauan yang akurat dengan memperkuat sinyal biologis tingkat rendah untuk analisis yang lebih baik.
Sementara amplifier sinyal kecil sangat efektif, mereka menghadapi tantangan tertentu:
- Gangguan noise: Menguatkan sinyal lemah juga dapat memperkuat noise yang ada dalam sistem, yang mengarah ke output yang terdistorsi.
- Variasi suhu: Perubahan suhu dapat mempengaruhi karakteristik transistor, yang mengarah ke variasi dalam penguatan dan stabilitas.
- Variabilitas catu daya: fluktuasi catu daya dapat memengaruhi kinerja; Karenanya catu daya yang diatur sering digunakan.
Seiring kemajuan teknologi, amplifier sinyal kecil terus berkembang dengan tren seperti:
- Integrasi dengan Sistem Digital: Integrasi ujung depan analog dengan unit pemrosesan digital meningkatkan kinerja dan fungsionalitas.
- Miniaturisasi: Komponen yang lebih kecil memungkinkan desain yang lebih kompak tanpa mengurangi kinerja.
- Peningkatan bandwidth: Permintaan untuk laju data yang lebih tinggi mengharuskan amplifier yang mampu menangani rentang frekuensi yang lebih luas secara efisien.
Amplifier sinyal kecil memainkan peran penting dalam elektronik modern dengan memungkinkan amplifikasi sinyal lemah tanpa secara signifikan mengubah karakteristik mereka. Memahami operasi, pertimbangan desain, dan aplikasi mereka membantu para insinyur menciptakan sistem elektronik yang efisien yang mampu menangani berbagai tugas di berbagai industri. Seiring perkembangan teknologi, amplifier ini akan terus beradaptasi dan meningkat, memastikan relevansinya dalam desain elektronik di masa depan.
Penguat sinyal kecil dirancang untuk memperkuat sinyal tingkat rendah tanpa secara signifikan mempengaruhi karakteristiknya, sementara penguat daya meningkatkan tingkat daya sinyal untuk menggerakkan beban seperti speaker atau motor.
Biasing menetapkan titik-Q penguat, memastikannya beroperasi di dalam wilayah liniernya. Biasing yang tepat mencegah distorsi dan memungkinkan amplifikasi sinyal input yang optimal.
Transistor persimpangan bipolar (BJTS) dan transistor efek lapangan (FET) umumnya digunakan karena kemampuannya untuk memberikan gain yang cukup sambil mempertahankan linearitas.
Ya, konfigurasi tertentu seperti penguat dasar umum dirancang khusus untuk aplikasi frekuensi tinggi, memberikan kinerja yang baik di rentang RF.
Umpan balik dapat meningkatkan stabilitas, mengurangi distorsi, dan meningkatkan bandwidth dengan memungkinkan penyesuaian berdasarkan kondisi output relatif terhadap sinyal input.
