FA604
FIBOS
5~1000N.m
±0,017%FS
Vedere il disegno quotato dettagliato
-
-
-
Alluminio, acciaio inossidabile/acciaio legato

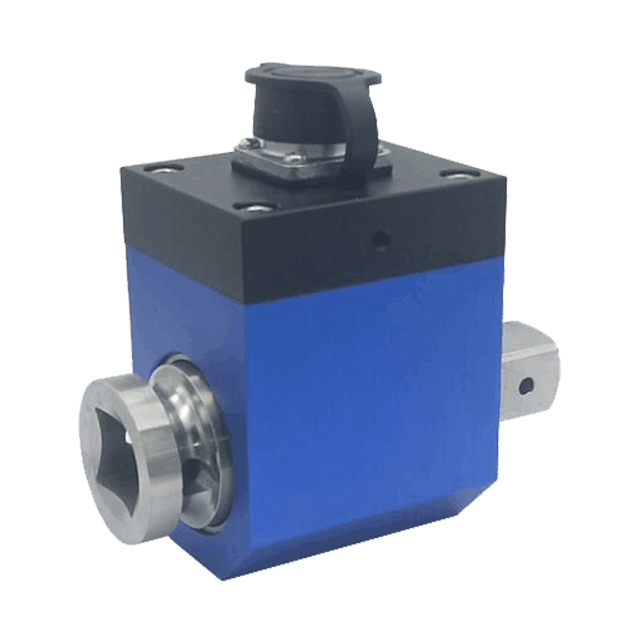

Sensore di coppia rotativo montato su flangia FA604 Descrizione del prodotto |
Il FIBOS FA604 è un sensore di coppia rotativo dinamico ad alte prestazioni progettato per la misurazione accurata della coppia nei sistemi rotanti. Con un intervallo di capacità compreso tra 5 Nm e 1.000 Nm, fornisce un output preciso e stabile con eccellente ripetibilità e bassa isteresi. La sua struttura robusta e la protezione IP65 garantiscono un funzionamento affidabile in ambienti industriali esigenti. Il sensore supporta più segnali di uscita per un'integrazione perfetta nei sistemi di controllo e monitoraggio. Ideale per test di motori, misurazione della potenza e applicazioni di automazione industriale.
Sensore di coppia rotativo montato su flangia Dimensioni sensore FA604（Unità: mm） |
Forniamo file di modello 3D dei nostri prodotti.Supporto |
Metodi di applicazione del carico per sensori di coppia dinamici |
Definizione della selezione del sensore di coppia dinamica |
 |
 |
Sensore di coppia rotativo montato su flangia Specifiche del sensore FA604 |
| Intervallo nominale | Tecnica |
Coppia nominale |
50~1000N.m |
Gamma di velocità |
≤8000 giri/min |
| Segnale di coppia | RS485/±10 V/ ± 5 V/4-20 mA/0-10 V/0-5 V/5-15 KHz |
| Precisione | ±0,1%FS |
| Capacità di sovraccarico | 150% |
| Risposta in frequenza | 1 ms |
| Temperatura operativa | -20~65°C |
| Effetto manomissione su zero | 0,02%FS/10°C |
| Effetto della temperatura sulla sensibilità | 0,02%FS/10°C |
| Alimentazione elettrica | 24 V CC±15% |
| Materiale | Alluminio, acciaio legato/acciaio inossidabile |
| Dimensioni del cavo | φ5,2x3m |
| Rosso:24 V+; Nero: 24 V-; Verde:RS485 (B); Arancione: RS485 (A); Marrone: uscita frequenza di coppia; Bianco: uscita velocità; Blu: tensione analogica; Giallo: segnale comune | |
Installazione del sensore di coppia dinamico senza contatto |
Suggerimenti per lo stile del sensore |
 |
Processo di produzione dei sensori di forza |
Sensore Processo di personalizzazione non standard |
|
| Fibos possiede un team tecnico professionale in grado di sviluppare prodotti personalizzati per soddisfare le specifiche esigenze del cliente. Il nostro ciclo di ricerca e sviluppo è perfettamente integrato con le nostre linee di produzione interne, consentendoci di fornire prodotti pertinenti in tempi brevi. |
Casi di studio dei clienti per la serie Torque |
Domande frequenti sui sensori di forza |
R: Il sensore di coppia a flangia FA604 è ampiamente utilizzato nei test di motori, nell'analisi delle trasmissioni automobilistiche, nei test di ventole e pompe, nelle linee di produzione automatizzate e nelle applicazioni di ricerca che richiedono il monitoraggio della coppia in tempo reale.
R: Il FA604 utilizza la tecnologia di trasmissione del segnale senza contatto, eliminando l'usura associata agli anelli collettori. I vantaggi includono:
Nessun contatto meccanico, maggiore durata
Segnale stabile con basso rumore
Adatto per applicazioni con rotazione ad alta velocità
R: Il FA604 misura la coppia dinamica. Alcuni modelli supportano il calcolo della potenza, rendendolo adatto per test completi delle prestazioni.
R: Sì, grazie al design senza contatto, FA604 è ideale per apparecchiature rotanti ad alta velocità, evitando l'usura degli anelli collettori e l'instabilità del segnale.
R: Rispetto ai sensori ad anello collettore, il FA604 senza contatto offre:
Nessuna usura e manutenzione ridotta
Trasmissione del segnale più stabile
Migliori prestazioni in funzionamento continuo
R: Sì, FIBOS offre opzioni di personalizzazione tra cui gamma di coppia, dimensioni dell'albero, segnali di uscita (analogici o digitali) e tipi di interfaccia per soddisfare requisiti specifici.
