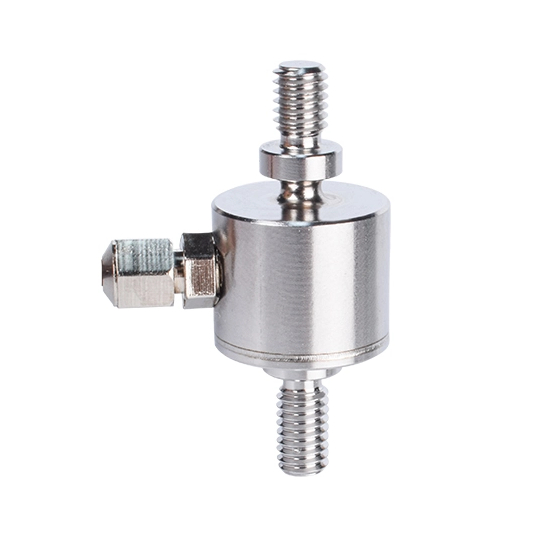

ロッドエンドロードセル

Fibosが独自に開発、製造したロッドエンドロードセルは抵抗ひずみタイプの原理を採用し、高精度の交差平行ビームひずみ構造と円形ダイヤフラムボックス構造を組み合わせ、測定範囲は5kg〜2tをカバーし、測定精度は0.5％FSより優れています。抵抗ひずみゲージはセンサーのひずみビームに均等に貼り付けられ、力の過程でひずみを測定し、フルブリッジを介してmvレベルの電圧信号を出力して圧力変化過程を線形にフィードバックします。 2 本のネジの固定方法により、センサーは軸方向の圧力と張力を測定するのに便利です。センサー本体は高強度合金鋼とステンレス鋼で作られており、表面は防錆加工が施されており、材料は高い降伏強度、優れた耐干渉性と安全性能を備えており、応答周波数は5KHZより高く、耐用年数は300万回以上に達し、安全な過負荷は150％、限界過負荷は200％に達することができます。上部と下部の接続はレーザー溶接されており、保護レベルはIP65〜68に達します。センサーは-20~80℃で正常に動作します。センサー出力信号ケーブルは、曲げ寿命が長い高品質のドラッグチェーンラインを採用しています。当社が製造するロッドエンド力センサーは現在、自動組立、医療検査、ロボット工学、その他の測定作業実験に広く使用されています。

今すぐ見積もりを入手

当社のロッドエンドロードセルをすべて見る

カタログダウンロード

ロードセルとは

ロードセル：

ねじ式張力・圧力センサは主に弾性素子（通常はねじ）、ひずみゲージ、測定回路などの部品で構成されています。張力や圧力がかかると、弾性体（ネジ）が変形します。この変形により、弾性要素に取り付けられたひずみゲージが変形し、その抵抗値が変化します。回路を測定することで、この抵抗値の変化を検出し、電気信号出力に変換することができます。出力される電気信号は加えられた張力または圧力に比例するため、張力と圧力の測定が可能になります。

ロードセル&フォースセンサーの主要コンポーネント

ひずみゲージ

耐熱性が良く、クリープが小さく、熱ヒステリシスが小さく、長期安定性が良い

センサー用エラストマー

センサーは17-4PH、15-5PH、LC4およびその他の工業用センサー特殊ステンレス鋼、合金アルミニウムを使用しています。

のり

ゼリー糊、耐水糊

ケーブル

高温線、常温線

テクニカルサポートとカスタマイズ機能

FIBOS には、15 年以上の経験豊富な研究開発エンジニアと最新の標準工場があります。

当社のエンジニアは、お客様のプロジェクト要件と製品仕様を深く理解し、対応する技術ソリューションを提供します。

製品には、計量、力測定、トルク、圧電センサーなどが含まれます。
当社が請け負うプロジェクトの 80% 以上がカスタマイズされています。当社のカスタマイズサービスには、サイズ、内部構造、技術パラメータ、その他のカスタマイズされたアクセサリが含まれます。
