Het meten van spanning is een fundamentele taak in elektronica, en het gebruik van Arduino met een spanningssensor maakt het zowel efficiënt als kosteneffectief. Dit artikel zal u begeleiden door het instellen en gebruiken van een Spanningssensor met Arduino, inclusief de nodige tips voor hardware, software en probleemoplossing.
De spanningsmeting is cruciaal in verschillende toepassingen, van het bewaken van de batterijspiegel tot het regelen van voedingen. Arduino-boards, met hun ingebouwde analoog-digitale converters (ADC's), kunnen gemakkelijk spanningen tot 5V meten. Voor hogere spanningen is echter een spanningssensor of een spanningsverdelercircuit vereist.

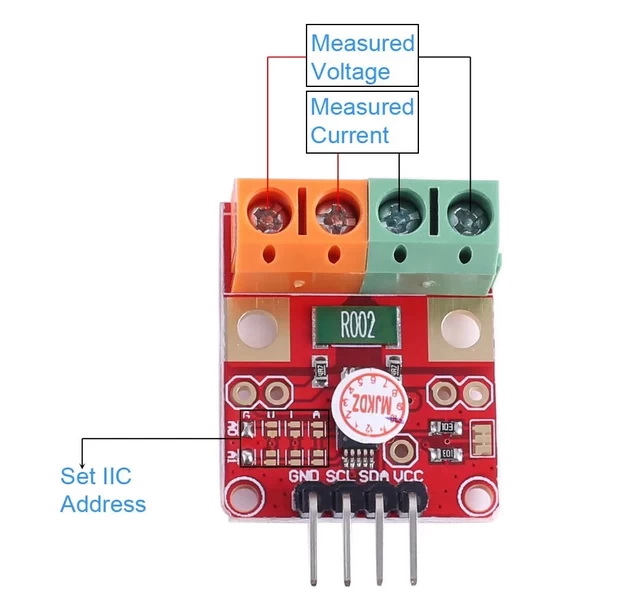

Een spanningssensor is een module die de ingangsspanning reduceert tot een niveau veilig voor de ADC van Arduino. Gewoonlijk gebruiken deze sensoren een spanningsverdelercircuit bestaande uit twee weerstanden om de spanning af te stappen. De FZ0430 -module gebruikt bijvoorbeeld een weerstand van 30 kΩ en een 7,5kΩ om tot 25V te meten met een 5V Arduino.
Om de spanning met Arduino te meten, moet u:
- Arduino Board (bijv. Arduino Uno)
- Spanningssensormodule (bijv. FZ0430)
- Breadboard en jumper draden

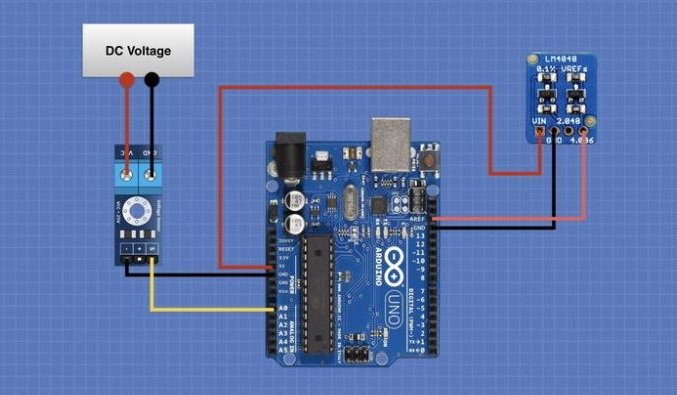

1. Sluit de positieve (VCC) pin van de sensor aan op Arduino's 5V -pin.
2. Sluit de grond (GND) -pen van de sensor aan op Arduino's GND -pin.
3. Sluit de signaal (s) pin van de sensor aan op elke analoge ingangspen op Arduino (bijv. A0).
Om de spanning te meten, moet u de analoge ingang lezen en deze omzetten naar spanning. Hier is een basisvoorbeeld met behulp van de FZ0430 -sensor:
void setup () {
Serie.begin (9600);
}
void loop () {
int waarde = analogread (a0);
float vout = (waarde * 5.0) / 1024.0;
Float R1 = 30000.0; // weerstand van R1 in ohm
Float R2 = 7500.0; // weerstand van R2 in ohm
float vin = vout / (r2 / (r1 + r2));
Serial.print ( 'spanning: ');
Serial.println (vin);
vertraging (500);
}
Voor AC -spanningsmeting heeft u een sensor nodig die AC -signalen aankan, zoals de ZMPT101B -module. Deze module converteert AC -spanning naar een proportionele DC -uitgang die kan worden gelezen door Arduino.
1. Sluit de VCC -pin van de ZMPT101B aan op Arduino's 5V.
2. Sluit de GND -pin aan op Arduino's GND.
3. Sluit de uit -pin aan op een analoge ingangspen (bijv. A0).
void setup () {
Serie.begin (9600);
}
void loop () {
int waarde = analogread (a0);
Float Voltage = Map (waarde, 0, 1023, 0, 250); // uitgaande van 0-250V-bereik
Serial.println (spanning);
vertraging (100);
}
Arduino kan worden gebruikt om de niveaus van de batterij te bewaken door de spanning over de batterijterminals te meten. Dit is vooral handig in robotica en IoT -projecten waar de levensduur van de batterij cruciaal is.
Door Arduino te combineren met een spanningssensor, kunt u een digitale voltmeter bouwen. Dit project omvat het weergeven van de gemeten spanning op een LCD -scherm of het draadloos verzenden naar een mobiele app.
In Home Automation Systems kan Arduino de spanningsvoorraad naar verschillende apparaten volgen, waardoor stroomproblemen of anomalieën in realtime worden gedetecteerd.
- Onjuiste metingen: zorg ervoor dat de weerstanden van de spanningsverdeler correct zijn verbonden en hun waarden nauwkeurig zijn.
- Ruis in metingen: gebruik een condensator om ruis uit te filteren of een stabiele voeding te garanderen.
- Sensor die niet reageert: controleer verbindingen en zorg ervoor dat de sensor correct wordt aangedreven.
Kalibratie is cruciaal voor het bereiken van nauwkeurige spanningsmetingen. Dit omvat het aanpassen van de code die overeenkomt met de werkelijke spanningsuitgang van uw sensor. Mogelijk moet u de referentiespanning meten die door de ADC wordt gebruikt en de berekeningen dienovereenkomstig aanpassen.
Het meten van spanning met Arduino is eenvoudig en veelzijdig, zodat u een breed scala aan spanningen kunt volgen met behulp van verschillende sensoren en technieken. Of u nu met DC- of AC-spanningen werkt, Arduino biedt een kosteneffectieve oplossing voor precieze spanningsmeting.
Arduino kan de spanningen rechtstreeks tot 5V meten met behulp van de analoge ingangen.
Om de spanningen boven 5V te meten, gebruikt u een spanningsverdelercircuit of een spanningssensorgodule zoals de FZ0430.
Arduino kan AC -spanningen niet direct meten. Gebruik een module zoals de ZMPT101B om AC te converteren naar een proportionele DC -uitgang.
Kalibratie omvat het aanpassen van de code om overeen te komen met de werkelijke spanningsuitgang van uw sensor. Dit kan het meten van de referentiespanning die door de ADC wordt gebruikt.
Gemeenschappelijke toepassingen omvatten het bewaken van de batterijen, het regelen van voedingen en het bouwen van digitale voltmeters.
