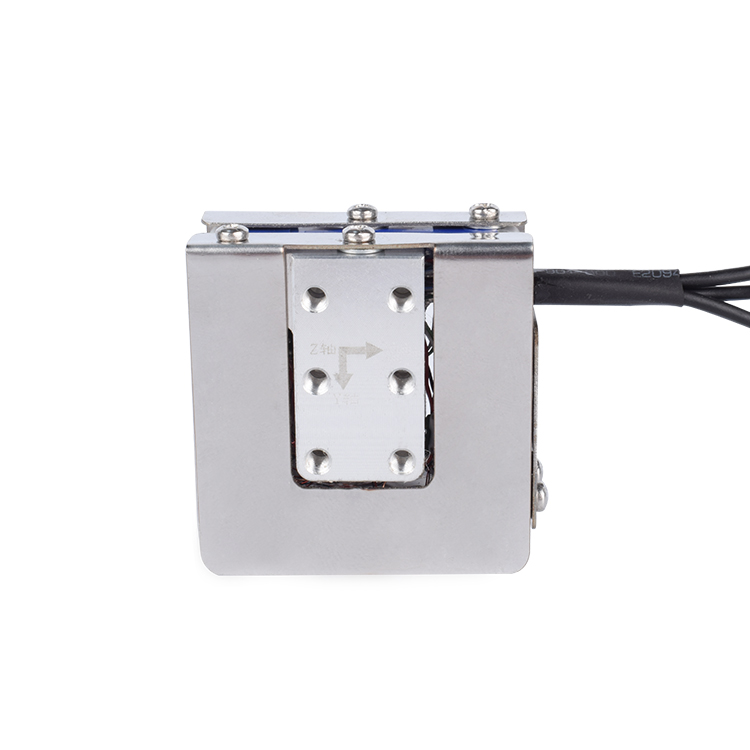

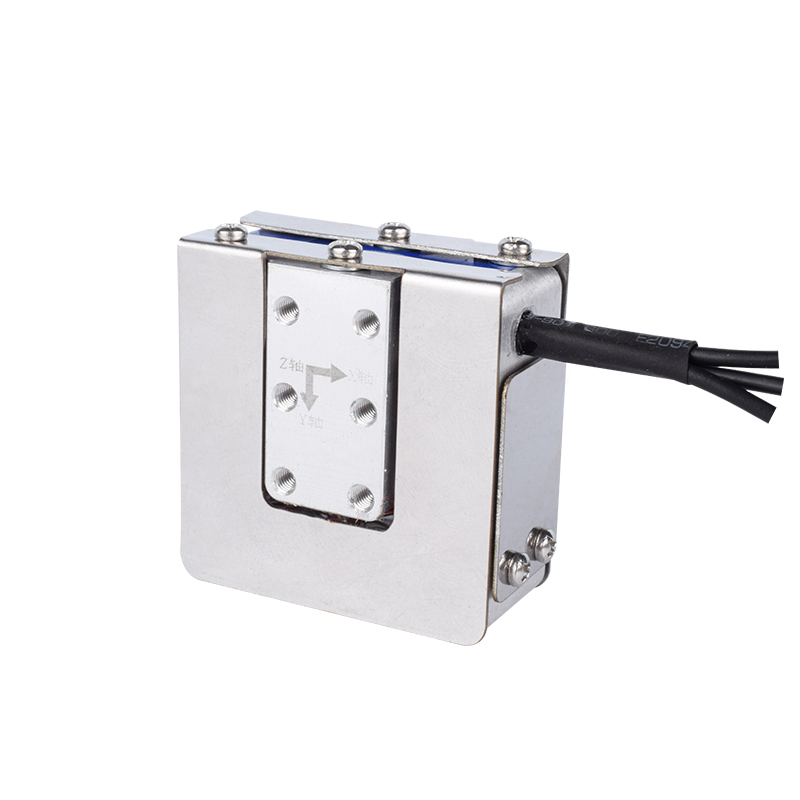

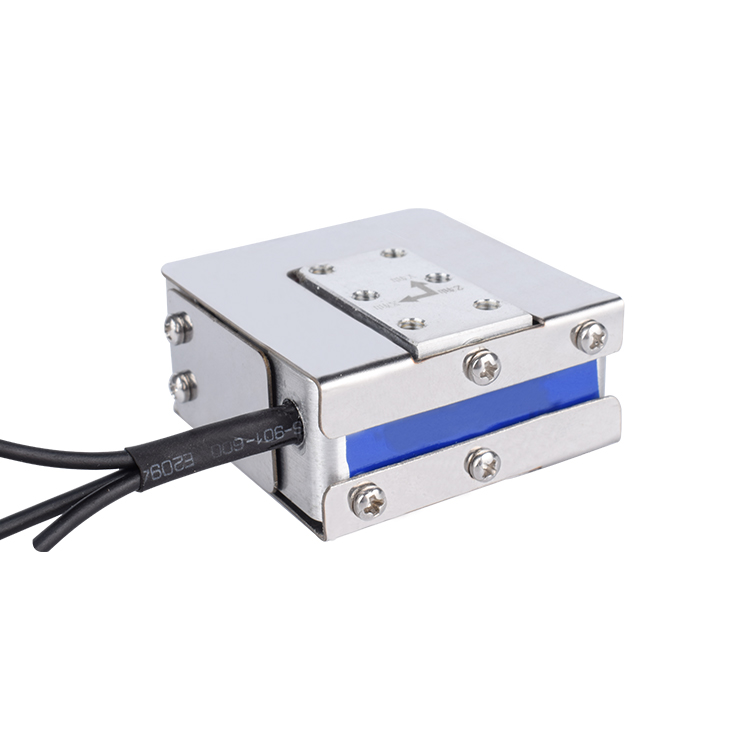

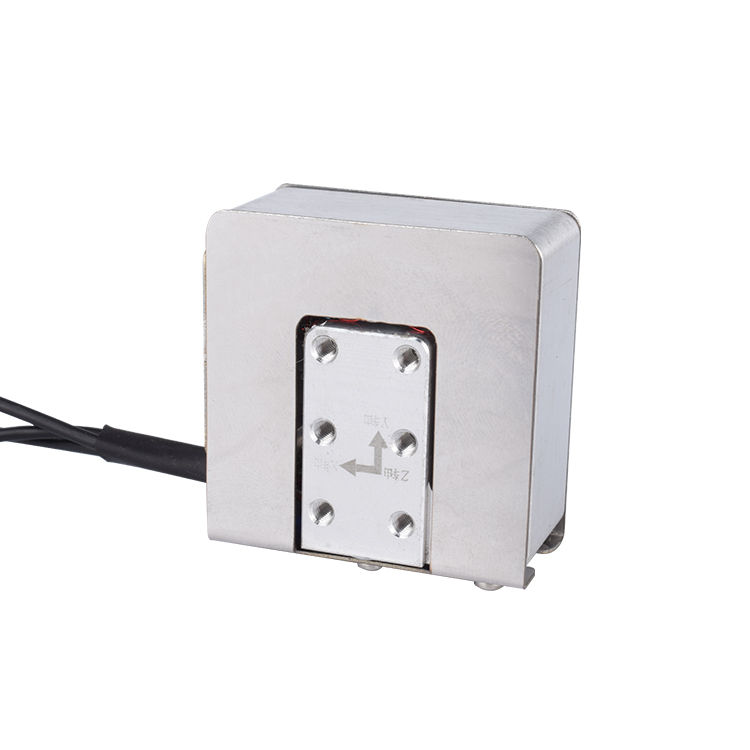

3-osna tehtalna celica

Primerno za merjenje večsmernih sil v robotskih rokah, robotih, letalih, medicinski tehnologiji, ladjedelništvu itd.

Model:
FA702
Znamka:
FIBOS
Kapaciteta:
X:5/10/20/30/50N；Y:5/10/20/30/50N Z:5/10/20/30/50N
Natančnost:
≤0,2 %FS
Dimenzije:
Oglejte si podrobno tabelo dimenzij
Material:
Aluminijeve zlitine


Razpoložljivost:



Povprašajte

Opis izdelka

Mere (enota: mm)

3-osna tehtalna celica

Ponujamo datoteke 3D modelov naših izdelkov.

Podpora za lažje oblikovanje obdelovanca.

Smer obremenitve	Ožičenje

Specifikacije

Specifikacija	Tehnika
Zmogljivost	X:5/10/20/30/50N Y:5/10/20/30/50N Z:5/10/20/30/50N
Občutljivost	≈1,0 mV/V
Ničelno stanje	±2% mV/V
plazenje	≤0,5 % FS
Nelinearnost	≤0,2 %FS
Histereza	≤0,2 %FS
Ponovljivost	≤0,2 %FS
Vhodna impedanca	350±5Ω
Izhodna impedanca	350±5Ω
Temp. učinek na izhod	0,1 % FS/10 ℃
Temp. učinek na ničlo	0,1 % FS/10 ℃
Izolacijska upornost	≥5000MΩ/100V(DC)
Priporočeno vzbujanje	5 ~ 12 V
Največje vzbujanje	15V
Kompenzirana temp. obseg	-10~40 ℃
Delovna temp. obseg	-20~75 ℃
Varna preobremenitev	150 % FS
Končna preobremenitev	200 % FS
Velikost kabla	Φ2x3000 mm
Material	Aluminijeva zlitina

Namestitev

FA7023

Konfiguracije dostave

Mikro kompresijska merilna celica

Sorodni izdelki

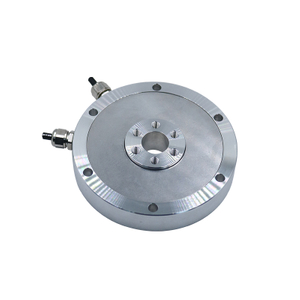

Kompresijsko-torzijska kompozitna 2-osna tehtalna celica
