อัน Torque Load Cell เป็นอุปกรณ์พิเศษที่ออกแบบมาเพื่อวัดแรงบิดหรือแรงหมุนที่ใช้กับวัตถุ เครื่องมือเหล่านี้มีความสำคัญในการใช้งานที่หลากหลายตั้งแต่การทดสอบยานยนต์ไปจนถึงเครื่องจักรอุตสาหกรรมซึ่งการวัดแรงบิดที่แม่นยำเป็นสิ่งจำเป็นสำหรับความปลอดภัยการควบคุมคุณภาพและการเพิ่มประสิทธิภาพประสิทธิภาพ บทความนี้สำรวจการทำงานของเซลล์โหลดแรงบิดแอปพลิเคชันข้อดีและเทคโนโลยีที่อยู่เบื้องหลัง
แรงบิดถูกกำหนดให้เป็นแรงบิดที่ทำให้วัตถุหมุนรอบแกน ความสัมพันธ์ทางคณิตศาสตร์สำหรับแรงบิดสามารถแสดงเป็น:
แรงบิด = แรง×ระยะทาง
ในกรณีที่ระยะทางคือแขนช่วงเวลา - ระยะทางตั้งฉากจากแกนการหมุนไปยังแนวการกระทำของแรง

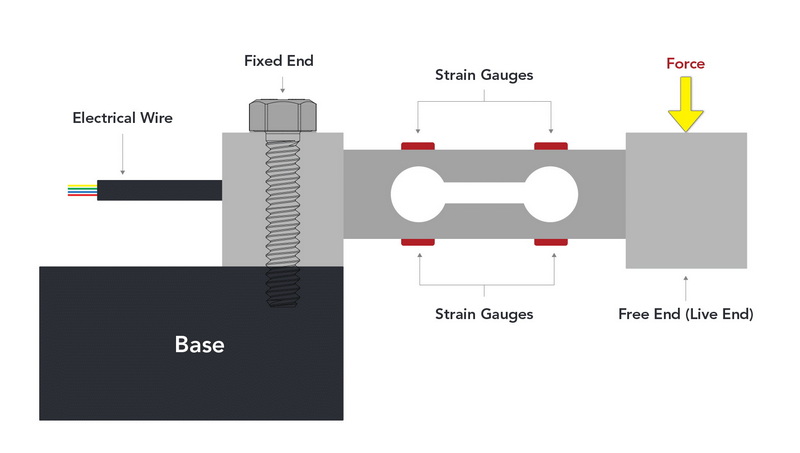

โดยทั่วไปแล้วเซลล์โหลดแรงบิดประกอบด้วยส่วนประกอบสำคัญหลายประการ:
- องค์ประกอบการตรวจจับ: สิ่งนี้มักทำจากวัสดุที่เปลี่ยนรูปเมื่อใช้แรงบิด มาตรวัดความเครียดมักใช้ในองค์ประกอบนี้เพื่อตรวจจับการเปลี่ยนแปลงในความต้านทานเนื่องจากการเสียรูป
- มาตรวัดความเครียด: เหล่านี้เป็นเซ็นเซอร์ต้านทานขนาดเล็กที่เชื่อมโยงกับองค์ประกอบการตรวจจับ พวกเขาเปลี่ยนความต้านทานไฟฟ้าของพวกเขาเมื่ออยู่ภายใต้ความเครียดเชิงกล
- วงจร Wheatstone Bridge: เกจวัดความเครียดถูกจัดเรียงในการกำหนดค่าสะพาน Wheatstone วงจรนี้ช่วยให้สามารถวัดการเปลี่ยนแปลงเล็กน้อยในความต้านทานได้อย่างแม่นยำซึ่งสอดคล้องกับแรงบิดที่ใช้
- วงจรการปรับสภาพสัญญาณ: สัญญาณไฟฟ้าที่สร้างขึ้นโดยเกจวัดความเครียดมักจะต่ำมากและต้องการการขยายและการปรับสภาพก่อนที่จะสามารถวัดได้อย่างแม่นยำ
การทำงานของเซลล์โหลดแรงบิดสามารถสรุปได้หลายขั้นตอน:
1. การประยุกต์ใช้แรงบิด: เมื่อมีการใช้แรงบิดกับเซลล์โหลดมันจะทำให้องค์ประกอบการตรวจจับบิดหรือเปลี่ยนรูป
2. การตรวจจับความเครียด: การเสียรูปนำไปสู่การเปลี่ยนแปลงในความต้านทานในเกจวัดความเครียดที่ติดอยู่กับองค์ประกอบการตรวจจับ
3. การสร้างสัญญาณ: การเปลี่ยนแปลงเหล่านี้สร้างความไม่สมดุลในวงจรบริดจ์หินข้าวสาลีทำให้เกิดแรงดันไฟฟ้าเอาท์พุทซึ่งเป็นสัดส่วนกับแรงบิดที่ใช้
4. การปรับสภาพสัญญาณ: สัญญาณเอาต์พุตจะถูกขยายและปรับอากาศเพื่อการวัดที่แม่นยำ
5. การแสดงเอาท์พุท: ในที่สุดสัญญาณปรับอากาศนี้สามารถแสดงหรือบันทึกเพื่อการวิเคราะห์ซึ่งมักจะแสดงในหน่วยเช่นนิวตันเมตร (N · m) หรือเท้าปอนด์ (ft · lb)

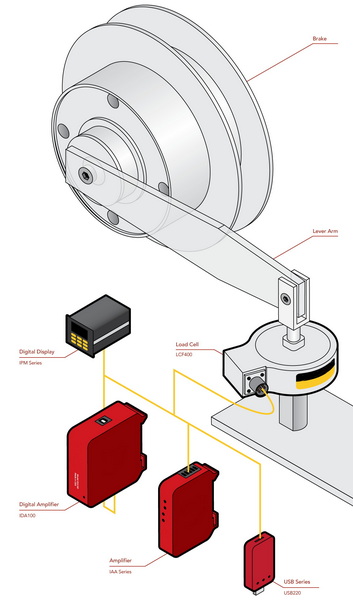

เซลล์โหลดแรงบิดถูกนำมาใช้ในอุตสาหกรรมและแอพพลิเคชั่นต่างๆ:
- การทดสอบยานยนต์: ในวิศวกรรมยานยนต์เซลล์โหลดแรงบิดจะใช้ในการสอบเทียบและตรวจสอบแรงบิดที่ใช้ในระหว่างกระบวนการประกอบเช่นสลักเกลียวกระชับบนเครื่องยนต์และการส่งสัญญาณ
- เครื่องจักรอุตสาหกรรม: พวกเขามีบทบาทสำคัญในการตรวจสอบและควบคุมเครื่องจักรที่ต้องใช้การตั้งค่าแรงบิดที่แม่นยำเพื่อประสิทธิภาพที่ดีที่สุด
- วิศวกรรมการบินและอวกาศ: การวัดแรงบิดมีความสำคัญอย่างยิ่งในการทำให้มั่นใจว่าส่วนประกอบนั้นตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพการดำเนินงาน
- การวิจัยและพัฒนา: ในห้องปฏิบัติการเซลล์โหลดแรงบิดใช้สำหรับการตั้งค่าการทดลองที่ต้องการการวัดที่แม่นยำของแรงบิด
- อุปกรณ์การก่อสร้าง: เซลล์โหลดแรงบิดยังใช้ในอุปกรณ์การก่อสร้างสำหรับการตรวจสอบความตึงของสลักเกลียวในระหว่างการประกอบและสร้างความมั่นใจในความสมบูรณ์ของโครงสร้าง
- หุ่นยนต์: ในหุ่นยนต์เซลล์โหลดเหล่านี้ช่วยวัดแรงบิดร่วมช่วยให้อัลกอริทึมการควบคุมดีขึ้นและปรับปรุงประสิทธิภาพในแขนหุ่นยนต์และระบบอื่น ๆ
เซลล์โหลดแรงบิดมีประโยชน์หลายประการ:
- ความแม่นยำสูง: ให้การวัดที่แม่นยำที่จำเป็นสำหรับการควบคุมคุณภาพและความปลอดภัย
- เวลาตอบสนองที่รวดเร็ว: เซลล์โหลดแรงบิดที่ทันสมัยสามารถส่งข้อมูลแบบเรียลไทม์ซึ่งเป็นสิ่งสำคัญสำหรับการใช้งานแบบไดนามิก
- ความทนทาน: การออกแบบจำนวนมากมีความแข็งแกร่งและสามารถทนต่อสภาพแวดล้อมที่รุนแรงทำให้เหมาะสำหรับการใช้งานอุตสาหกรรมต่างๆ
- ความเก่งกาจ: สามารถกำหนดค่าสำหรับแอปพลิเคชันที่แตกต่างกันไม่ว่าจะเป็นการวัดแรงบิดคงที่หรือแบบไดนามิก

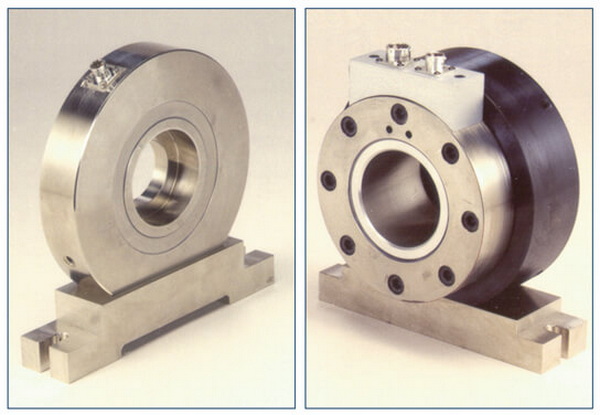

โดยทั่วไปมีเซลล์โหลดแรงบิดหลักสองประเภท:
1. เซลล์โหลดแรงบิดคงที่: แรงบิดวัดเหล่านี้ภายใต้สภาวะคงที่ซึ่งไม่มีการเคลื่อนไหวที่เกี่ยวข้อง
2. เซลล์โหลดแรงบิดแบบไดนามิก: สิ่งเหล่านี้ได้รับการออกแบบมาสำหรับการวัดแรงบิดในระหว่างการเคลื่อนไหวหรือการหมุนทำให้เหมาะสำหรับการใช้งานเช่นการทดสอบเครื่องยนต์และการตรวจสอบเครื่องจักร
การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญสำหรับการวัดที่แม่นยำด้วยเซลล์โหลดแรงบิด ปัจจัยสำคัญ ได้แก่ :
- ตรวจสอบให้แน่ใจว่าเซลล์โหลดได้รับการจัดตำแหน่งอย่างถูกต้องตามแนวแกนของการหมุน
- การใช้เทคนิคการติดตั้งที่เหมาะสมเพื่อลดอิทธิพลภายนอกใด ๆ ที่อาจส่งผลกระทบต่อการอ่าน
- การสอบเทียบปกติเป็นสิ่งจำเป็นเพื่อรักษาความถูกต้องตลอดเวลา
การสอบเทียบทำให้มั่นใจได้ว่าเซลล์โหลดแรงบิดให้การอ่านที่แม่นยำในช่วงการทำงาน โดยทั่วไปแล้วกระบวนการสอบเทียบจะเกี่ยวข้องกับ:
1. การตั้งค่าอุปกรณ์สอบเทียบ: ซึ่งรวมถึงมาตรฐานอ้างอิงหรือเครื่องสอบเทียบที่รู้จักซึ่งสามารถใช้แรงบิดที่แม่นยำ
2. การใช้แรงบิดที่รู้จัก: ค่อยๆใช้แรงบิดที่รู้จักกับเซลล์โหลดในขณะที่บันทึกเอาต์พุตในแต่ละขั้นตอน
3. การสร้างเส้นโค้งการสอบเทียบ: การพล็อตแรงบิดที่รู้จักกับเอาต์พุตที่วัดได้ช่วยสร้างความสัมพันธ์ระหว่างค่าอินพุตและค่าเอาต์พุต
4. การปรับการตั้งค่า: หากมีความแตกต่างระหว่างค่าที่คาดหวังและค่าที่วัดได้การปรับอาจทำภายในวงจรการปรับสภาพสัญญาณหรือผ่านการตั้งค่าการสอบเทียบซอฟต์แวร์
5. ผลการบันทึก: การเก็บบันทึกรายละเอียดของผลการสอบเทียบเป็นสิ่งจำเป็นสำหรับการประกันคุณภาพและการปฏิบัติตามมาตรฐานอุตสาหกรรม
ในขณะที่เซลล์โหลดแรงบิดเป็นเครื่องมือที่มีประสิทธิภาพ แต่ก็เผชิญกับความท้าทายบางประการ:
- ผลกระทบของอุณหภูมิ: การเปลี่ยนแปลงอุณหภูมิอาจส่งผลกระทบต่อคุณสมบัติของวัสดุและนำไปสู่ความไม่ถูกต้องของการวัดเว้นแต่จะได้รับการชดเชยอย่างเหมาะสม
- การพูดคุยข้ามจากกองกำลังอื่น ๆ : แรงภายนอกที่ทำหน้าที่ในระบบสามารถแนะนำข้อผิดพลาดหากไม่ได้แยกอย่างถูกต้องระหว่างการวัด
- เงื่อนไขการโหลดแบบไดนามิก: ในแอปพลิเคชันแบบไดนามิกการสั่นสะเทือนอาจส่งผลกระทบต่อการอ่าน ดังนั้นการออกแบบที่แข็งแกร่งอาจจำเป็นต้องลดผลกระทบเหล่านี้
เมื่อความก้าวหน้าทางเทคโนโลยีมีแนวโน้มหลายอย่างที่เกิดขึ้นในสาขาเซลล์แรงบิด:
- เทคโนโลยีไร้สาย: การรวมการสื่อสารแบบไร้สายช่วยให้สามารถตรวจสอบระยะไกลและการรวบรวมข้อมูลโดยไม่ต้องเชื่อมต่อทางกายภาพที่อาจขัดขวางการเคลื่อนไหวหรือการทำงาน
- เซ็นเซอร์อัจฉริยะ: การรวมเทคโนโลยีอัจฉริยะช่วยให้การวิเคราะห์ข้อมูลแบบเรียลไทม์และความสามารถในการบำรุงรักษาทำนายโดยการวิเคราะห์แนวโน้มเมื่อเวลาผ่านไปแทนที่จะให้การวัดแบบคงที่
- Miniaturization: เซ็นเซอร์ขนาดเล็กช่วยให้การติดตั้งในพื้นที่ที่เข้มงวดมากขึ้นในขณะที่ยังคงให้การวัดที่แม่นยำโดยไม่ส่งผลกระทบต่อประสิทธิภาพ
เซลล์โหลดแรงบิดเป็นเครื่องมือสำคัญที่ให้การวัดที่แม่นยำของแรงบิดในอุตสาหกรรมต่าง ๆ ความสามารถในการแปลงอินพุตเชิงกลเป็นสัญญาณไฟฟ้าช่วยให้วิศวกรและช่างเทคนิคสามารถตรวจสอบประสิทธิภาพได้อย่างมีประสิทธิภาพและสร้างความปลอดภัยในระบบเครื่องกล ด้วยความก้าวหน้าทางเทคโนโลยีอุปกรณ์เหล่านี้ยังคงพัฒนาอย่างต่อเนื่องนำเสนอความแม่นยำและความน่าเชื่อถือที่มากขึ้นกว่าเดิม ในขณะที่อุตสาหกรรมพึ่งพาระบบอัตโนมัติและการตัดสินใจที่ขับเคลื่อนด้วยข้อมูลมากขึ้นการทำความเข้าใจว่าการทำงานของเซลล์โหลดแรงบิดจะยิ่งมีความสำคัญยิ่งขึ้นในการสร้างความมั่นใจในประสิทธิภาพการดำเนินงานและมาตรฐานความปลอดภัยได้รับการปฏิบัติตามทุกภาคส่วน
เซลล์โหลดแรงบิดเป็นอุปกรณ์ที่ออกแบบมาโดยเฉพาะเพื่อวัดแรงหมุนหรือแรงบิดที่ใช้กับวัตถุโดยใช้มาตรวัดความเครียดและเทคโนโลยีการตรวจจับอื่น ๆ
มันทำงานได้โดยการตรวจจับการเปลี่ยนแปลงความต้านทานที่เกิดจากการเสียรูปเมื่อใช้แรงบิด การเปลี่ยนแปลงนี้สร้างสัญญาณไฟฟ้าตามสัดส่วนกับปริมาณของแรงบิดที่กระทำ
พวกเขาใช้กันอย่างแพร่หลายในการทดสอบยานยนต์การตรวจสอบเครื่องจักรอุตสาหกรรมวิศวกรรมการบินและอวกาศการประกอบอุปกรณ์การก่อสร้างการวิจัยหุ่นยนต์และการใช้งานอื่น ๆ ที่ต้องการการวัดแรงบิดที่แม่นยำ
มีเซลล์โหลดแรงบิดคงที่สำหรับการวัดระบบที่ไม่เคลื่อนที่และเซลล์โหลดแรงบิดแบบไดนามิกที่ออกแบบมาเพื่อใช้ในระหว่างการเคลื่อนไหวหรือการหมุน
การสอบเทียบทำให้มั่นใจได้ว่าการวัดที่ดำเนินการโดยเซลล์โหลดยังคงแม่นยำตลอดเวลาโดยการปรับสำหรับการดริฟท์หรือการเปลี่ยนแปลงความไวเนื่องจากปัจจัยด้านสิ่งแวดล้อมหรือการสึกหรอ
