Yüksek Hassasiyetli Kuvvet Sensörü Üreticisi

Endüstriyel Otomasyon, Test ve Akıllı Ekipmanlar için Özel Kuvvet Ölçüm Çözümleri
Geniş Ölçüm Aralığı: 50N – 75t
Yüksek Doğruluk ve Hızlı Tepki
OEM / ODM Özelleştirme
Fabrika Doğrudan Tedarik

Kuvvet Sensörü Ürün Karşılaştırması

Mevcut modelleri ve temel özellikleri karşılaştırmak için bir sensör kategorisi seçin.

Kuvvet sensörü kategorileri

Minyatür Düğme Kuvvet Sensörü

Alanı kısıtlı kuvvet ölçümü için kompakt sıkıştırma sensörleri.

Minyatür Düğme Kuvvet Sensörü modeli karşılaştırması
Ürün Mikro Sıkıştırma Yük Hücresi FA101 Altıgen Bağlantılı Koruma Yük Hücresi Sıkıştırma Hassasiyetli Düşük Profilli Yük Hücresi Düzlemsel Yük Hücresi Kuvvet Sensörü FA107B
Modeli FA103 FA107 FA114 FA114B
Kapasite 5~100 kg 50~500N
1~20kN		 1~150kN 0,1~5 ton
Genel doğruluk ≤%0,5FS ≤%0,5FS ≤%0,2FS ≤%0,2FS
Koruma IP65 IP65 IP65 IP65
Nominal Çıkış 1,5±30%mV/V 1,5±30%mV/V 1,5±30%mV/V 1,5±30%mV/V
Yükleme Yönü basınç yükü basınç yükü basınç yükü basınç yükü
Doğal Frekans >5KHz >5KHz >5KHz >5KHz

Halka Gücü Sensörü

Cıvatalar, miller ve kenetleme uygulamaları için delik içi sıkıştırma sensörleri.

Halka Kuvveti Sensörü modeli karşılaştırması
Ürün Sıkıştırma Halkası Tipi Kuvvet Sensörü FA115 Donut Halka Şeklindeki M30 Dişli Yük Hücresi Cıvata Pul Yük Hücresi FA1339
Modeli FA117 FA118 FA1339
Kapasite 10~200kN 5~50kN 6~75 ton
Genel doğruluk ≤%0,1FS ≤%0,2FS ≤%2FS
Koruma IP65 IP65 IP65
Nominal 1,5±30%mV/V 1,5±30%mV/V 1,5±30%mV/V
Çıkış Yükleme Yönü basınç yükü basınç yükü basınç yükü
Yay Elemanı Malzemesi 17-4PH Paslanmaz Çelik 17-4PH Paslanmaz Çelik 17-4PH Paslanmaz Çelik

Çubuk Ucu Kuvvet Sensörü

Montaj ve test sistemleri için hat içi gerilim ve sıkıştırma sensörleri.

Mil Ucu Kuvvet Sensörü modeli karşılaştırması
Ürün Minyatür Hat İçi M4 Yük Hücresi FA201 Paslanmaz Çelik Hat İçi Kuvvet Sensörü 20t Gerilme Sıkıştırma Yük Hücresi
Modeli FA201 FA205 FA233
Kapasite 50~1000N 50~1000 kg 20 ton
Genel doğruluk ≤%0,5FS ≤%0,2FS ≤%0,5FS
Koruma IP65 IP65/IP68 IP65
Nominal Çıkış 1,0±20%mV/V 1,8±20%mV/V 1,5±10%mV/V
Yükleme Yönü gerginlik ve sıkıştırma gerginlik ve sıkıştırma gerginlik ve sıkıştırma
Doğal Frekans >5KHz >5KHz —

S Tipi Kuvvet Sensörü

Tartım, çekme ve sıkıştırma ölçümü için çift yönlü S-kirişli yük hücreleri.

S Tipi Kuvvet Sensörü modeli karşılaştırması
Ürün Mikro S Şekilli Yük Hücresi S Bükme Yük Hücresi Alaşımlı Çelik S Kiriş Yük Hücresi
Modeli FA302 FA305 FA307
Kapasite 10~1000N 50~5000 kg 25~500 kg
0,75~10 ton
Genel doğruluk ≤%0,1FS ≤%0,018FS ≤%0,024FS
Koruma IP65 IP65/IP68 IP65
Nominal 2,0±20%mV/V %2,0±0,25mV/V 2,0/3,0±1%mV/V
Çıkış Yükleme Yönü gerginlik ve sıkıştırma gerginlik ve sıkıştırma gerginlik ve sıkıştırma
Yay Elemanı Malzemesi 17-4PH Paslanmaz Çelik 17-4PH/Alaşımlı çelik Alaşımlı çelik

Sütun Kuvvet Sensörü

Orta ve yüksek kapasiteli kuvvet ölçümü için sağlam sütun tarzı sensörler.

Kolon Kuvveti Sensör modeli karşılaştırması
Ürün Silindirik Tip Çekme İtme Yük Hücresi Paslanmaz Çelik Sütun Yük Hücresi Endüstriyel Kuvvet Ölçümü Sıkıştırma Yük Hücresi 2000kN FA4189 Kendi kendini sıfırlayan sütun tipi yük hücresi
Modeli FA402 FA404 FA416 FA409
Kapasite 50~500N 10~2000N 20 ton 30,40 ton
Genel doğruluk ≤%0,1FS ≤%0,1FS ≤%0,1FS —
Doğruluk sınıfı — — — C3
Koruma IP65 IP65 IP IP68
Nominal 2,0±10%mV/V 2,0±20%mV/V 2,0±10%mV/V 2mV/V
Çıkış Yükleme Yönü gerginlik ve sıkıştırma gerginlik ve sıkıştırma — —
Çalışma sıcaklığı aralığı — — — -50 ~ +70°C
Yay Elemanı Malzeme 17-4PH Paslanmaz Çelik 17-4PH Paslanmaz Çelik 17-4PH Paslanmaz Çelik —
Malzeme — — — Paslanmaz çelik

Hızlı Ürün Seçimi

Ticaret Şirketi ve Fabrikamız

Öğe Ticaret Şirketi Fabrikamız
Fiyat Daha yüksek Fabrika Doğrudan
Teslimat Dengesiz Şirket İçi Kontrollü
OEM Sınırlı Tam Özelleştirme
Sertifikasyon Tamamlanmamış Küresel Standartlar
İletişim Yavaş Doğrudan Fabrika Ekibi

Kablolama ve Kurulum Kılavuzu

Güvenilir kuvvet sensörü kablolaması, sinyal bütünlüğü ve mekanik kurulum için altı pratik referans.

Kablolama ve kurulum kılavuzu bölümleri
01

Kablolama ve Kurulum

Gerinim ölçer yük hücreleri, kuvvet transdüserleri ve yük pimleri için evrensel kılavuz.

Güvenilir bir ölçüm, kalibrasyondan çok önce başlar.

Doğru kablolama, milivolt düzeyindeki sinyali korur. Doğru kurulum, amaçlanan kuvvetin %100'ünün (parazitik kuvvetin olmaması) algılama elemanından geçmesini sağlar.

S S-Tipi Gerilme / Sıkıştırma
1
B Kirişli Platformlar / hazneler
2
C Sütunu Yüksek kapasiteli sıkıştırma
3
P Yük Pimi Çatal / kasnak / bağlantı
4

Öncelik kuralı

Seri numarası kalibrasyon sertifikası → model veri sayfası / taslak çizimi → bu genel kılavuz → genel uygulama.

Asla tel renklerini varsaymayın

Endüstri kablo renkleri standartlaştırılmamıştır. Uyarımı uygulamadan önce her iletkeni verilen sertifikaya göre doğrulayın.

Tartışmasız dört güvenlik kuralı

  1. Asla kurulu bir sensör üzerinden kaynak yapmayın. Kaldırın veya elektriksel olarak bypass edin; dönüş kelepçesini kaynağın yanına yerleştirin.
  2. Sensörü asla kablosundan tutarak kaldırmayın. Kablonun çekilmesi iç contalara ve gerinim ölçer kablolarına zarar verir.
  3. Sensör bir güvenlik cihazı değildir. Kaldırma uygulamalarında bağımsız bir mekanik yük yolu sağlayın.
  4. Tehlikeli alanlar sertifikalı donanım gerektirir. Onaylı bir Ex sensörü ve uyumlu bir kendinden güvenlik bariyeri kullanın.
02

4-Kablolu ve 6-Kablolu Karşılaştırması

Köprüyü, algılama uçlarını ve kablo direncinin neden açıklığı değiştirdiğini anlayın.

Wheatstone köprüsü

Vout = Hassasiyet × Vexc × Yük / Kapasite

Örnek

2,0 mV/V × 10 V × %50 yük = 10 mV çıkış. Sinyal çok küçüktür; kablo ve EMI disiplini önemlidir.

Oranmetrik ölçüm

Uyarma ve sinyal aynı cihaza girmelidir. Köprüye asla bir kaynaktan güç vermeyin ve sinyali başka bir kaynaktan referans almayın.

Bağlantı kararı

4 telli

Yalnızca fabrika kablosu kısa olduğunda, kesilmediğinde ve cihazla aynı sıcaklıkta tutulduğunda kullanın.

+EXC
Uyarımı +
-EXC
Uyarımı −
+SIG
Sinyali +
-SIG
Sinyali −
SHLD
Ekranı

6-Kablolu — Önerilen

İki adet yüksek empedanslı algılama kablosu ekler. Cihaz, sensördeki gerçek voltajı ölçer ve kablo düşmesini ve sıcaklığını telafi eder.

+EXC
Uyarımı +
-EXC
Uyarımı −
+SEN
Algısı +
-SEN
Algısı −
+SIG
Sinyali +
-SIG
Sinyali −

Şu durumlarda 6 telli kullanın:

  • Kablo uzunluğu ~10 m'nin üzerindedir
  • Fabrika kablosu kesilmiş, uzatılmış veya birleştirilmiş
  • Sensör ve cihaz farklı sıcaklıkları görüyor
  • Ticaret için yasal doğruluk gereklidir
  • Birden fazla sensör uzaktaki bir bağlantı kutusunu besliyor
03

Sinyal Kablolarını Temizleyin

Doğru şekilde ekranlayın, güç devrelerini ayırın ve enerji vermeden önce köprüyü doğrulayın.

Bir ucunda kalkan

Kablo korumasını yalnızca cihaz/kabin ucunda bağlayın. Topraklama döngüsünden kaçınmak için sensörün ucunda izole tutun.

Kalkan geri dönüş değil

Drenajı veya korumayı asla -EXC, sinyal ortak veya herhangi bir akım taşıyan iletken olarak kullanmayın. Bağlantı kutuları aracılığıyla sürekliliği koruyun.

Kablo yönlendirme

90°'de çapraz • Ayrı kablo kanalı • Fazla kabloyu asla sarmayın — sekiz şeklinde döşeyin.

Güç öncesi kontroller

Giriş direnci

+EXC ila −EXC'yi ölçün

Veri sayfası toleransıyla eşleşmelidir.

Çıkış direnci

+SIG ila −SIG'yi ölçün

Genellikle giriş direncinden biraz daha düşüktür.

Yalıtım

Sensör gövdesine köprü kablosu

Hedef: 50 V DC'de > 5000 MΩ.

Kalkan

Her köprü telinin ekranı

açık devre/sonsuz olmalıdır.
Dikkat 50 V'luk bir yalıtım test cihazı kullanın; gerinim ölçer köprüsünde asla 500 V veya 1000 V kullanmayın.
04

Toplama ve Çıktılar

Birden fazla sensörü doğru şekilde bağlayın ve kablo akışına uygun bir çıkış seçin.

Paralel toplama


5

Tüm sensörler: aynı model • aynı kapasite • aynı nominal çıkış • her iki kablo ucunu etiketleyin

Uyarma tahriki kapasitesini kontrol edin

Rtoplam = Rköprü / n Dört adet 350 Ω köprü = 87,5 Ω toplam yük

Cihaz bu direnci sürdüremezse uyarım azalır ve okuma düşük veya kararsız hale gelir.

Doğru çıkışı seçin

mV/V

En yüksek içsel doğruluk

Özel bir yük hücresi girişine kısa, korumalı çalışmalar.

0–10V

Basit PLC entegrasyonu

Kısa koşular; yüksek empedanslı diferansiyel giriş kullanın.

4–20mA

Uzun, gürültülü kablolar

Endüstriyel temerrüt; 0 mA, kopuk tel tespiti sağlar.

RS-485

Çok düğümlü dijital veri yolu

Yalnızca papatya zinciri; Her iki fiziksel uçta da 120 Ω sonlandırma.

05

Beş Kurulum Kuralı

Çoğu 'sensör doğruluğu' hatası mekaniktir: bağlanma, yan yük, kötü yüzeyler veya kötü sabitleme.

  1. 01

    Tek yük yolu

    Ölçülen kuvvetin tamamı sensörden geçmelidir. Esnek borular, sıkı kablolar ve temas noktaları şönt oluşturur.

  2. 02

    Eksenel yükleme

    Gücü kalibre edilmiş ölçüm ekseniyle hizalayın. Yan yükü, eğilme momentini ve burulmayı ortadan kaldırın.

  3. 03

    Düz + sert

    Sensörden çok daha sert bir yapı üzerinde temiz, düz, paralel ve yeterince sert montaj yüzeyleri kullanın.

  4. 04

    Doğru cıvatalama

    Belirtilen cıvata kalitesini ve torkunu kullanın. Aşamalı aşamalardan geçerek yıldız deseninde sıkın.

  5. 05

    Aşırı yük kontrolü

    Hareket tahditlerini, kaldırma emniyetini ve darbe korumasını takın. Boyut yalnızca statik ağırlığa değil, dinamik yüklere de uygundur.

Tork modele özeldir; her zaman ürün veri sayfasını kullanın, asla genel bir tork tablosu kullanmayın.
06

Yük Pimi Kurulumu

Bir yük pimi yönlüdür. Delik durumu, kayma düzlemi geometrisi ve açısal kilitleme kontrol doğruluğu.

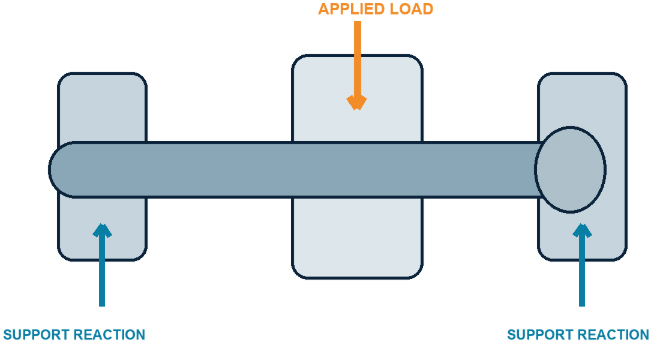

Çift kesmeli yük yolu

6
  1. 1

    Delikler

    Temiz, yuvarlak, çapakları alınmış ve çekme toleransı dahilinde. Aşınmış veya oval delikleri yeniden burçlayın.

  2. 2

    Yön

    Oku, düzlüğü, yuvayı veya kablo referansını gerçek radyal yük yönüyle hizalayın.

  3. 3

    Anti-rotasyon

    Koruyucu plakayı/anahtarı devreye alın ve cıvatalayın. θ kadar döndürme, belirtilen kuvveti cos θ kadar azaltır.

  4. 4

    Tutulma

    Belirtilen segmanı, uç plakayı veya somunu eksenel ön yük eklemeden takın.

  5. 5

    Kablo

    Halatlardan, makaralardan ve sıkışma noktalarından uzaklaşın. Yakından kelepçeleyin ve bir servis döngüsü bırakın.

Neden Önce Bölümümüzü Seçmelisiniz?





Daha İyi Fiyat Avantajı


Doğrudan fabrikadan satın almak, aracıları ortadan kaldırarak daha rekabetçi fiyatlandırma ve daha yüksek maliyet performansı sağlar.




Profesyonel Teknik Destek


Mühendislere doğrudan erişim, daha hızlı teknik iletişim, doğru seçim ve uygulamanız için özel çözümler sağlar.




Satış Sonrası Destek Garantili


Fabrikalar uzun vadeli teknik destek, bakım rehberliği ve her türlü ürün sorununa hızlı yanıt sağlar.




Özelleştirme Esnekliği


Fabrikadan doğrudan tedarik, kapasite, boyut, malzeme, montaj yapısı ve çıkış sinyali dahil olmak üzere tam özelleştirmeye olanak tanır.




Uluslararası Kalite Belgelendirmesi


ISO 9001, CE, RoHS, Patlamaya dayanıklı


Hizmet Verdiğimiz Sektörler

Destek İndirmeleri

Listeyi İndir

Ad Boyut İndirilenler Güncelleme İndir
Kuvvet Dönüştürücü Ürün Seçim Kılavuzu.pdf 8.04MB 50 2026-08-26
İndirmek
Kuvvet Dönüştürücü Ürün Seçim Kılavuzu.pdf
8.04MB
50
2026-08-26

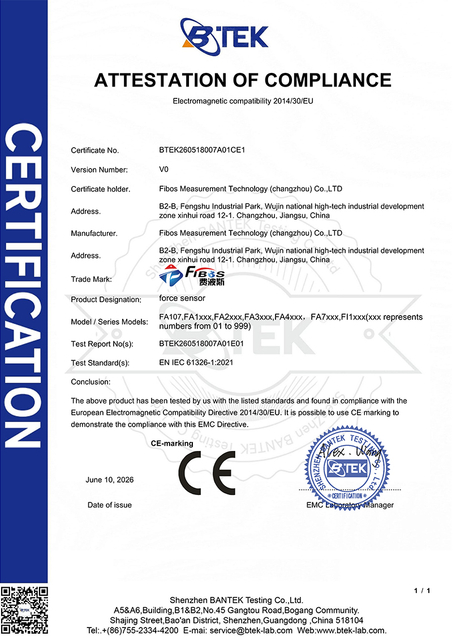

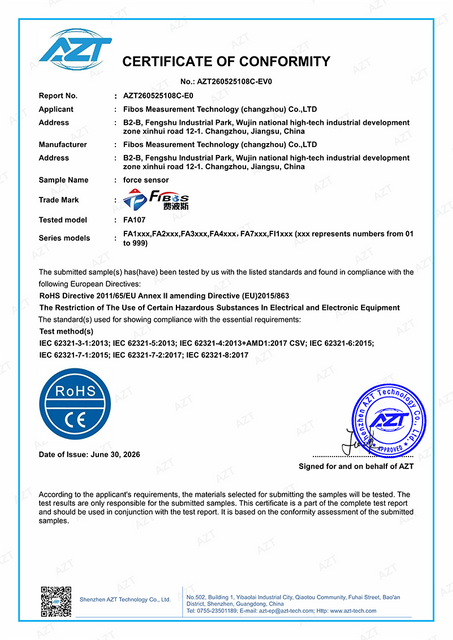

Sertifikalar

Kuvvet Ölçüm Çözümlerinde Güvenilir Ortağınız

Biz sadece sensör üretmiyoruz; özelleştirilmiş çözümler, hızlı yanıt ve istikrarlı kaliteyle ölçüm zorluklarını çözmenize yardımcı oluyoruz.

Teknik Destek ve Özelleştirme Yetenekleri

FIBOS, 15 yılı aşkın deneyimli Ar-Ge mühendislerine ve modern standart fabrikaya sahiptir.
Teknik Destek
Özelleştirme Yetenekleri

Hassas Süreçler ve Sürekli Optimize Edilmiş Üretim

Markanızı oluşturmak ve karınızı artırmak için hassas bir kuvvet sensöründen daha fazlasına ihtiyacınız var; alanda 8 yıllık deneyime sahip bir tedarikçiye ihtiyacınız var!
Kalite Kontrol ve Güvenilirlik
FIBOS Sensör çeşitli hassas işleme ve kalite test ekipmanlarıyla donatılmıştır. Malzeme seçimi, üretim süreci izleme, ürün testi ve diğer hususları kapsayan kapsamlı bir denetim süreci oluşturduk. Ayrıca teslimattan sonra kaybolmak yerine müşteri soru ve ihtiyaçlarına anında yanıt vermek için mükemmel bir satış sonrası hizmet sistemi kurduk.
0 +
%
Ürün tek seferlik geçiş oranı
0 +
%
Müşteri memnuniyeti
0 +
%
İlk Kabul Verimi (PQC→OQC)
0 +
%
Bitmiş Ürünler (OQC)
DM_20260324093622_001
DM_20260324093621_001
DM_20260324093620_001

Kuvvet Sensörü Uygulamaları

Endüstriyel Otomasyon
Endüstriyel Otomasyon
Robotik ve Kol Ucu Takımları
Robotik
Otomotiv Testi
Otomotiv Testi
Tıbbi Ekipman
Tıbbi Ekipman
Montaj Gücü İzleme
Montaj Gücü İzleme
Laboratuvar Ölçüm Sistemleri
Laboratuvar Ölçüm Sistemleri
Malzeme Testi
Malzeme Testi
Özel Kuvvet Sensörü Çözümleri
FIBOS, yapı tasarımı, montaj yöntemleri, boyutlar, sinyal çıkışı ve çevre koruma dahil olmak üzere uygulama gereksinimlerinize göre özelleştirilmiş kuvvet sensörü çözümleri sunar.

01

Müşterilerle İletişime İlişkin İlkeler ve Bağlam




05

Üretim departmanı çizimlere göre numuneler üretir


02

Şirket içi tartışma toplantısı




06

Ön dahili testlerin gerçekleştirilmesi



03

Çözüm ve tasarım çizimlerini sonlandırın




07

Kurulum testi için numuneleri müşteriye gönderin



04

Müşteri ile fizibiliteyi yeniden teyit edin ve örnek sözleşmeyi imzalayın




08

Tatmin edici test sonuçlarının ardından toplu üretim sözleşmesi imzalamaya devam edin

Kuvvet Sensörüyle İlgili SSS

Hassas Kuvvet Algılama

— Kararlılık için Tasarlandı, Doğruluk için Kalibre Edildi.

Özel tasarımlar • Teknik Destek • Hızlı Yanıt
Bize Ulaşın
Ürünler

Kuvvet Sensörü

Yük Hücresi

Yük Hücresi konuştu

Tork Sensörü

Çok Eksenli Kuvvet Sensörü

Yük Pimi Yük Hücresi

Gerginlik Sensörü

Kuvars Yük Hücresi

Tartım Göstergesi

Standart Dışı Özelleştirilmiş Sensör

Uygulamalar

Tartım Uygulamaları

Otomotiv Testi

Elektronik Ekipman Endüstrisi

Akıllı Robotlar

Tıp ve İlaç

Elektrikli El Aletleri

Gergi Endüstrisi

Neden Fibos

Hakkımızda

Kalite Kontrol

Bağlantılar

Ev

Ürünler

Blog

Bize Ulaşın

© TELİF HAKKI 2026 FIBOS ÖLÇÜM TEKNOLOJİSİ (CHANGZHOU) CO., LTD. HER HAKKI SAKLIDIR.
