Bộ khuếch đại tín hiệu là các thành phần thiết yếu trong các hệ thống điện tử hiện đại, tăng cường hiệu suất của các thiết bị khác nhau bằng cách tăng các tín hiệu yếu. Bài viết này khám phá các nguyên tắc làm việc của Bộ khuếch đại tín hiệu , loại, ứng dụng của chúng và công nghệ đằng sau chúng.
Bộ khuếch đại tín hiệu làm tăng biên độ của tín hiệu đến mà không làm thay đổi nội dung ban đầu của nó. Chúng được sử dụng trong các ứng dụng khác nhau, bao gồm viễn thông, thiết bị âm thanh và thiết bị y tế. Hiểu cách các bộ khuếch đại này hoạt động là rất quan trọng đối với bất kỳ ai quan tâm đến thiết bị điện tử hoặc công nghệ truyền thông.
Tại lõi của nó, bộ khuếch đại tín hiệu hoạt động theo nguyên tắc tăng, đề cập đến sự gia tăng cường độ tín hiệu. Hoạt động cơ bản bao gồm một mạch dựa trên bóng bán dẫn có thể điều khiển điện áp hoặc dòng điện lớn hơn bằng cách sử dụng tín hiệu đầu vào nhỏ hơn.
Hình ảnh cho thấy một mạch khuếch đại bộ phát phổ biến cơ bản, bao gồm:
- Tụ nối đầu vào (C1)
- Điện trở thiên vị (R1 và R2)
- Transitor (Q1)
- Tụ nối đầu ra (C2)
- Nguồn điện (VCC)
Cấu hình này được sử dụng rộng rãi vì nó cung cấp:
- Tăng điện áp
- Tăng hiện tại
- Tăng sức mạnh
- Đảo ngược pha tín hiệu
Tín hiệu đầu vào đi qua tụ C1, chặn bất kỳ thành phần DC nào trong khi cho phép tín hiệu AC vượt qua. R1 và R2 tạo thành một mạng chia điện áp thiết lập điểm hoạt động DC thích hợp cho bóng bán dẫn.
Mạng thiên vị đảm bảo rằng:
- Transitor hoạt động trong khu vực hoạt động của nó
- Dòng điện thu được khoảng nửa giữa các lần cắt và bão hòa
- Sự ổn định nhiệt độ được duy trì
- Kết hợp trở kháng thích hợp đạt được
1. Tín hiệu đầu vào nhỏ điều chỉnh dòng điện cơ sở
2. Các thay đổi hiện tại cơ sở kiểm soát các biến thể hiện tại của bộ thu lớn hơn
3. Bộ sưu tập dòng chảy qua R2 tạo ra điện áp đầu ra khuếch đại
4. COUMPLES
Nhiều giai đoạn khuếch đại có thể được kết nối theo chuỗi để đạt được mức tăng cao hơn:
- Giai đoạn đầu tiên cung cấp mức tăng điện áp
- Giai đoạn thứ hai thêm khuếch đại
- Giai đoạn cuối cùng phù hợp với trở kháng đầu ra

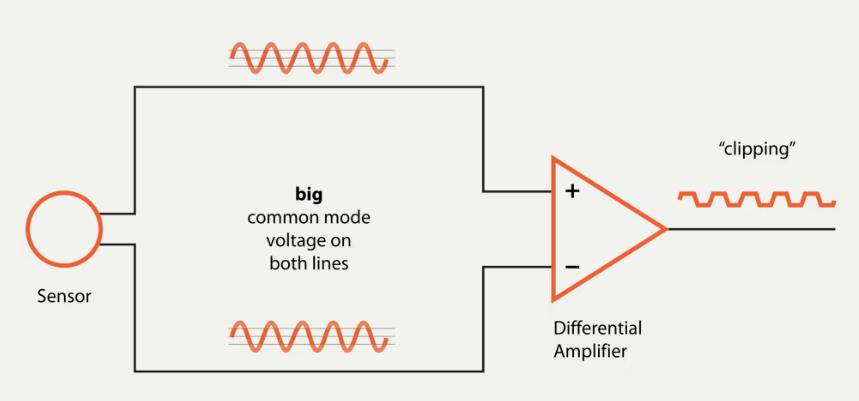

Các bộ khuếch đại này so sánh hai tín hiệu đầu vào và khuếch đại sự khác biệt của chúng:
- Từ chối chế độ chung
- Miễn dịch tiếng ồn tốt hơn
- Cải thiện tính tuyến tính
- Được sử dụng trong bộ khuếch đại hoạt động
Bộ khuếch đại phải duy trì mức tăng nhất quán trên dải tần số hoạt động của họ:
- Phản ứng tần số thấp bị giới hạn bởi các tụ điện khớp nối
- Phản ứng tần số cao bị ảnh hưởng bởi điện dung ký sinh
- Băng thông xác định phạm vi hoạt động hữu ích
- Kỹ thuật bồi thường cho độ phẳng đáp ứng tần số
Phản hồi tiêu cực cải thiện hiệu suất của bộ khuếch đại bằng cách:
- ổn định lợi ích
- Giảm biến dạng
- Mở rộng băng thông
- Kiểm soát trở kháng đầu vào/đầu ra
ICS hiện đại kết hợp các hệ thống khuếch đại hoàn chỉnh:
- Nhiều giai đoạn trên chip đơn
- Mạch thiên vị tích hợp
- Bồi thường nhiệt độ
- Mạch bảo vệ
Bộ khuếch đại kỹ thuật số cung cấp hiệu quả cao:
- Điều chế độ rộng xung (PWM)
- Tiêu thụ điện năng thấp hơn
- Giảm phát nhiệt
- Kích thước nhỏ gọn
Bộ khuếch đại tần số vô tuyến yêu cầu xem xét đặc biệt:
- Khớp trở kháng
- Trung hòa
- Tính ổn định ở tần số cao
- Khả năng xử lý năng lượng
Được sử dụng trong các ứng dụng đo lường chính xác:
- Tỷ lệ từ chối chế độ chung cao
- Điện áp bù thấp
- Sự ổn định tuyệt vời
- Kiểm soát đạt được chính xác
Phản biến nhiệt là rất quan trọng cho hiệu suất của bộ khuếch đại:
- Thiết kế tản nhiệt
- Khớp nối nhiệt
- Cân nhắc lưu lượng không khí
- Giám sát nhiệt độ
Sức mạnh sạch là cần thiết:
- Quy định điện áp
- Từ chối gợn
- Khả năng hiện tại
- Mạch bảo vệ
Bộ khuếch đại tín hiệu là các thiết bị điện tử tinh vi yêu cầu xem xét thiết kế cẩn thận trên nhiều khía cạnh. Từ các cấu hình bóng bán dẫn cơ bản đến các mạch tích hợp tiên tiến, hiểu các nguyên tắc làm việc của chúng là điều cần thiết để thực hiện tối ưu trong các ứng dụng khác nhau. Lĩnh vực tiếp tục phát triển với các công nghệ mới và hiệu quả được cải thiện, làm cho các bộ khuếch đại tín hiệu trở thành một khu vực thú vị của kỹ thuật điện tử.
Bộ khuếch đại tín hiệu là một thiết bị điện tử làm tăng biên độ của tín hiệu điện đến trong khi vẫn duy trì các đặc tính thiết yếu của nó và hình dạng dạng sóng.
Gain xác định tỷ lệ đầu ra so với cường độ tín hiệu đầu vào. Mức tăng cao hơn cung cấp sự khuếch đại nhiều hơn nhưng phải được kiểm soát cẩn thận để ngăn ngừa biến dạng và duy trì sự ổn định.
Một mạch khuếch đại cơ bản bao gồm các điện trở thiên vị, tụ điện khớp nối, bóng bán dẫn hoặc thiết bị hoạt động và nguồn điện, tất cả đều hoạt động cùng nhau để đạt được sự khuếch đại tín hiệu.
Xu hướng thích hợp đảm bảo bóng bán dẫn hoạt động trong khu vực hoạt động của nó, cung cấp khuếch đại tuyến tính và hoạt động ổn định qua các điều kiện và nhiệt độ khác nhau.
Bộ khuếch đại hiện đại kết hợp các mạch tích hợp, xử lý kỹ thuật số và các hệ thống phản hồi tiên tiến, cung cấp hiệu quả cải thiện, kích thước nhỏ hơn và hiệu suất tốt hơn so với các thiết kế thành phần riêng biệt truyền thống.
