Signalverstärker sind entscheidende Geräte, die in verschiedenen elektronischen Systemen verwendet werden, um die Stärke schwacher Signale zu verbessern und sicherzustellen, dass sie effektiv verarbeitet oder übertragen werden können. Diese Verstärker spielen eine wichtige Rolle bei der Aufrechterhaltung der Integrität und Qualität von Signalen in verschiedenen Anwendungen, von Audio- und Videosystemen bis hin zu Kommunikationsnetzwerken und wissenschaftlichen Instrumenten. In diesem Artikel werden wir uns mit dem Betrieb von befassen Signalverstärker , erkunden Sie ihre Typen und diskutieren Sie ihre Anwendungen.
Ein Signalverstärker ist im Wesentlichen eine elektronische Schaltung, die die elektrische Leistung verwendet, um die Amplitude einer eingehenden Signalspannung oder eines eingehenden Signalspannung zu erhöhen. Das Hauptziel ist es, eine stärkere Version des ursprünglichen Signals zu erzeugen, ohne seine wesentlichen Eigenschaften wie Frequenz- oder Wellenformform zu verändern. Dieser Prozess ist in Umgebungen von entscheidender Bedeutung, in denen die Signale aufgrund von Entfernung oder Störungen schwach oder abgebaut sind.

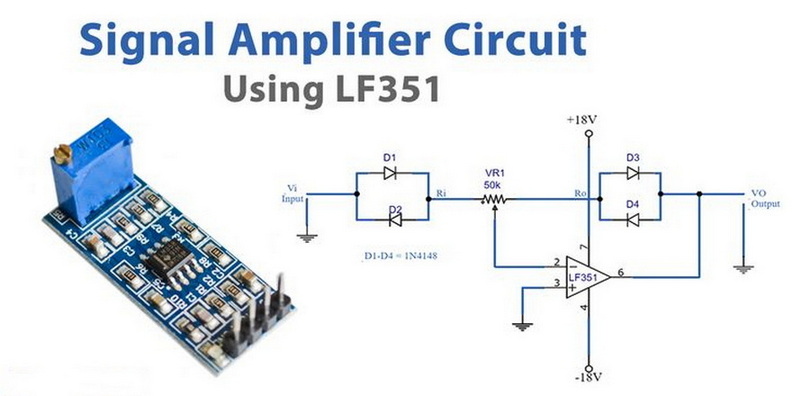

Eine grundlegende Signalverstärkerschaltung umfasst typischerweise Komponenten wie Transistoren, Widerstände, Kondensatoren und eine Stromversorgung. Der Transistor fungiert als Kernverstärkungselement, während Widerstände und Kondensatoren zur Verzerrung und Kopplung des Signals verwendet werden.
Die Konfiguration eines grundlegenden gemeinsamen Emitterverstärkungskreislaufs wird häufig verwendet, da es Spannungsverstärkung, Stromverstärkung, Leistungsverstärkung und Signalphaseninversion bietet. Das Eingangssignal tritt durch einen Eingangskupplungskondensator ein, der jede DC -Komponente blockiert und gleichzeitig Wechselstromsignale ermöglichen. Die Vorspannungswiderstände bilden ein Spannungsteiler -Netzwerk, das den ordnungsgemäßen DC -Betriebspunkt für den Transistor festlegt.
Das Verzerrungsnetzwerk stellt sicher, dass der Transistor in seinem aktiven Bereich arbeitet und die Temperaturstabilität und die richtige Impedanzanpassung beibehält. Das kleine Eingangssignal moduliert den Basisstrom, was wiederum größere Kollektorstromvariationen steuert. Der Kollektorstrom, der durch den Ausgangswiderstand fließt, erzeugt eine amplifizierte Ausgangsspannung, und der Ausgangskupplungskondensator passt das amplifizierte Wechselstromsignal zum Ausgang, während der DC blockiert.

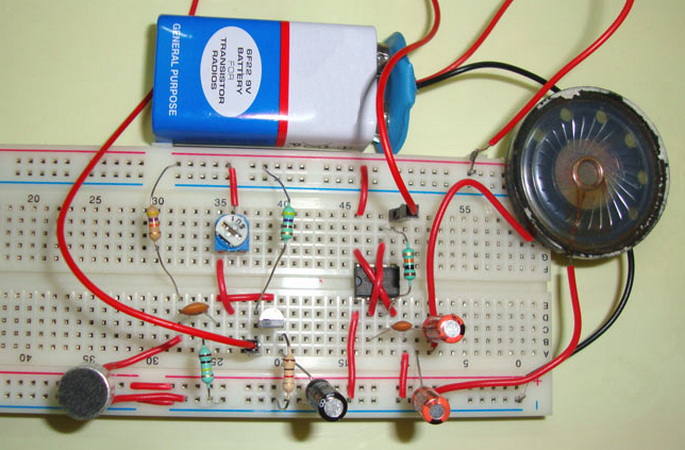

Der Betrieb eines Signalverstärkers umfasst mehrere wichtige Schritte:
1. Signalempfang: Der Verstärker empfängt ein schwaches Signal von einer Quelle wie ein Mikrofon oder eine Antenne.
2. Amplifikation: Das Signal wird dann durch den Transistor oder den operativen Verstärker verstärkt, der seine Amplitude erhöht.
3. Signalausgang: Das amplifizierte Signal wird an den Ausgang gesendet, wo es weiter verarbeitet oder übertragen werden kann.
Signalverstärker werden anhand ihrer Anwendungen und Funktionen kategorisiert. Hier sind einige der häufigsten Typen:
Diese werden in Soundsystemen verwendet, um Audiosignale zu steigern und eine klare und laute Schallausgabe zu gewährleisten. Sie sind häufig in Heimkinos, Musiksystemen und öffentlichen Adresssystemen zu finden. Audioverstärker sind für eine Vielzahl von Frequenzen ausgelegt, von niedrigen Bassnoten bis hin zu hohen Häufigkeiten mit hoher Treble und müssen die Signaltreue beibehalten, um eine qualitativ hochwertige Schallwiedergabe zu gewährleisten.
Funkfrequenzverstärker sind so konzipiert, dass Funksignale verstärkt werden, die für Kommunikationssysteme wie Mobiltelefone und Funksender unerlässlich sind. HF -Verstärker werden in Mobiltürmen verwendet, um die Signale zu steigern, bevor sie auf mobile Geräte übertragen werden, um eine zuverlässige Kommunikation über große Entfernungen zu gewährleisten.
Diese Verstärker verbessern Videosignale, um die Klarheit und Qualität zu verbessern und häufig in Fernseh- und Videokonferenzsystemen eingesetzt. Videoverstärker sind in Rundfunksystemen von entscheidender Bedeutung, bei denen sie die Videosignale vor dem Getriebe verstärken, um sicherzustellen, dass die Signale ein breites Publikum mit ausreichender Stärke und Qualität erreichen können.
Diese Verstärker werden in medizinischen und wissenschaftlichen Anwendungen verwendet und bieten eine hohe Verstärkung und eine hervorragende Lärmabstoßung für kleine Signale. Instrumentierungsverstärker sind bei medizinischen Geräten wie Elektrokardiogrammen (EKGs) oder Ultraschallmaschinen wertvoll, um die vom menschlichen Körper erzeugten schwachen elektrischen Signale zu verstärken und zu verarbeiten.
Vielseitige Komponenten, die in verschiedenen elektronischen Schaltungen verwendet werden, können operative Verstärker sowohl Wechselstrom- als auch Gleichstromsignale amplifizieren. Sie werden aufgrund ihrer hohen Eingangsimpedanz und niedriger Ausgangsimpedanz in den Signalkonditionierungsschaltungen häufig verwendet, wodurch sie ideal für Anwendungen, die eine präzise Signalmanipulation erfordern.
Signalverstärker sind ein wesentlicher Bestandteil zahlreicher Anwendungen in verschiedenen Bereichen:
- Kommunikationssysteme: HF -Verstärker sind bei Mobiltelefonen und Funksendern von entscheidender Bedeutung, um eine starke Signalübertragung zu gewährleisten. In der Telekommunikation verbessern Verstärker die Qualität der Sprach- und Datenübertragung über große Entfernungen.
- Audiosysteme: Audioverstärker werden in Heimkinos und Musiksystemen verwendet, um die Klangqualität zu verbessern. Sie sind wichtig, um Redner zu fahren und die Klangklarheit in öffentlichen Adresssystemen und Musikinstrumenten zu verbessern.
- Medizinische Geräte: In medizinischen Geräten werden in Instrumentenverstärker verwendet, um schwache biologische Signale zu verstärken. Diese Verstärkung ermöglicht eine genaue Diagnose und Überwachung verschiedener Erkrankungen.
- Datenerfassungssysteme: Verstärker werden verwendet, um die Amplitude von Sensorausgängen für eine genaue Datenverarbeitung zu erhöhen. Instrumentierungsverstärker werden ausgiebig in Datenerfassungsrahmen eingesetzt, wobei Signale von Wandlern behandelt werden, die physikalische Phänomene in elektrische Signale umsetzen.
- Luft- und Raumfahrt und Verteidigung: Verstärker werden in Satellitenkommunikationssystemen verwendet, um die zwischen Satelliten und bodengestützten Stationen übertragenen Signale zu steigern. Sie sind auch integrale Komponenten von Radarsystemen und verbessern die Leistung von Radarsignalen, um den Erkennungsbereich und die Genauigkeit zu verbessern.
In den letzten Jahren haben Signalverstärker technologische Fortschritte verzeichnet, was zu effizienteren und vielseitigeren Anwendungen führte:
-Hochgeschwindigkeitsverstärker: Diese sind für Hochgeschwindigkeitsdatenübertragungsanwendungen wie in Glasfaserkommunikationssystemen ausgelegt. Sie müssen die Signalintegrität bei hohen Frequenzen beibehalten, um eine zuverlässige Datenübertragung sicherzustellen.
- Niedrige Rauschverstärker: Diese werden in Umgebungen verwendet, in denen Signalrauschen ein bedeutendes Problem darstellen, wie beispielsweise in der Funkastronomie oder in der medizinischen Bildgebung. Niedriggeräuschende Verstärker sind entscheidend für die Verstärkung schwacher Signale und minimieren zusätzliches Rauschen.
- Leistungsverstärker: Diese werden in Anwendungen verwendet, die hohe Leistung erfordern, z. B. in Funksendern oder Audiosystemen. Leistungsverstärker müssen hohe Ströme und Spannungen effizient verarbeiten und gleichzeitig die Signaltreue beibehalten.
Signalverstärker sind wichtige Komponenten in modernen elektronischen Systemen, die die Verbesserung schwacher Signale ermöglichen, um eine zuverlässige Übertragung und Verarbeitung sicherzustellen. Das Verständnis, wie Signalverstärker funktionieren und deren verschiedene Typen funktionieren, ist für die Auswahl des richtigen Verstärkers für bestimmte Anwendungen unerlässlich. Ob in Kommunikation, Audio, Video oder medizinischen Feldern, Signalverstärker spielen eine entscheidende Rolle bei der Aufrechterhaltung der Signalintegrität und -qualität.
Die primäre Funktion eines Signalverstärkers besteht darin, die Amplitude eines schwachen Signals zu erhöhen, ohne seine wesentlichen Eigenschaften zu verändern, um sicherzustellen, dass es effektiv verarbeitet oder übertragen werden kann.
HF -Verstärker sind so konzipiert, dass die Funkfrequenzsignale verstärkt werden und in Kommunikationssystemen verwendet werden, während Audioverstärker zur Steigerung von Audiosignalen in Soundsystemen verwendet werden.
Betriebsverstärker sind vielseitige Komponenten, die sowohl Wechselstrom- als auch DC -Signale amplifizieren und in verschiedenen elektronischen Schaltungen für die Signalkonditionierung und mathematische Operationen verwendet werden.
Instrumentenverstärker bieten eine hohe Verstärkung und eine hervorragende Ablehnung von Geräuschen, was sie ideal für die Verstärkung schwacher biologischer Signale in medizinischen Geräten ermöglicht.
Leistungsfaktoren umfassen Verstärkung, Bandbreite, Linearität und Rauschen. Eine stabile Stromversorgung und eine ordnungsgemäße Impedanzanpassung sind ebenfalls entscheidend für eine konsistente Verstärkung.
