In der heutigen Welt ist die Aufrechterhaltung eines zuverlässigen Handysignals von entscheidender Bedeutung, insbesondere in Bereichen, in denen die Abdeckung schwach ist. Erstellen Sie Ihr eigenes Handy Der Signalverstärker kann eine kostengünstige Lösung sein, um Ihre mobile Konnektivität zu verbessern. Dieser Leitfaden führt Sie durch den Prozess der Erstellung eines DIY -Handy -Signalverstärkers, der alles von Materialien abdeckt, die benötigt werden, bis hin zur Installationsschritte und gleichzeitig Einblicke in die Funktionsweise dieser Geräte.

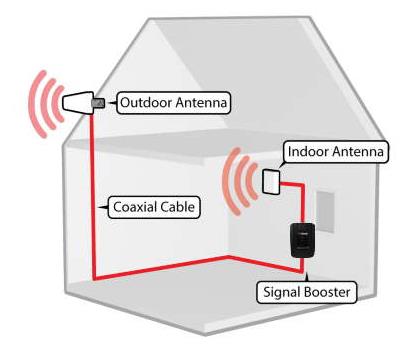

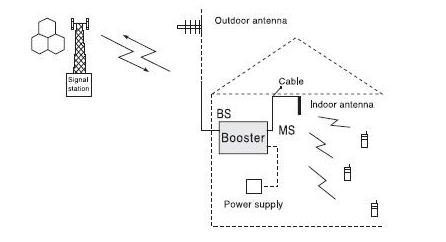

Handy -Signalverstärker, auch als Repeater oder Booster bezeichnet, erfassen schwache Signale von Zelltürmen und verstärken sie für einen besseren Empfang in Ihrem Haus oder Fahrzeug. Zu den grundlegenden Komponenten eines Signalverstärkers gehören:
- Externe Antenne: Erfasst das schwache Signal vom nächsten Zellturm.
- Verstärkereinheit: Steigert das empfangene Signal.
- Interne Antenne: Verteilt das amplifizierte Signal im gesamten Bereich.
Das Erstellen Ihres eigenen Handy -Signalverstärkers kann aus mehreren Gründen von Vorteil sein:
- Kosteneffektiv: kommerzielle Booster können teuer sein; Eine DIY -Version kann Ihnen Geld sparen.
- Anpassung: Sie können Ihren Verstärker so anpassen, dass bestimmte Bedürfnisse auf der Grundlage Ihrer Umgebung und der Art der Signalart, die Sie erhalten, erfüllen.
- Lernerfahrung: Das Erstellen Ihres eigenen Geräts verbessert Ihr Verständnis von Elektronik und Telekommunikation.
Sammeln Sie vor Beginn Ihres Projekts die folgenden Werkzeuge und Materialien:
- Eisenlöt
- Drahtschneider/Stripperinnen
- Schraubendreher -Set
- Multimeter
- Bohrer (falls erforderlich für die Montage)
- Externe Antenne: Sie können eine Yagi oder eine omnidirektionale Antenne verwenden.
- Verstärkerkreis: Dies kann als Kit erworben oder mit Komponenten wie Transistoren und Widerständen von Grund auf neu erstellt werden.
- Innere Antenne: Eine einfache Patchantenne oder eine andere kleine Antenne reicht aus.
- Koaxialkabel: zum Anschließen von Komponenten.
- Stromversorgung: Abhängig von den Anforderungen Ihres Verstärkers.
1. Wählen Sie einen Ort: Finden Sie einen Außenstandort mit dem besten Empfang. Höhere Platzierungen wie Dächer liefern tendenziell bessere Ergebnisse.
2. Die Antenne montieren: Die externe Antenne mit Klammern oder Polen sicher montieren. Stellen Sie sicher, dass es auf den nächsten Zellturm hinweist, um eine optimale Leistung zu erzielen.
3.. Koaxialkabel anschließen: Führen Sie ein Koaxialkabel von der externen Antenne an die Verstärkereinheit in Ihrem Haus.
1. Schaltungsbaugruppe: Wenn Sie von Grund auf neu bauen, löten Sie die erforderlichen Komponenten entsprechend Ihrem Schaltplan. Stellen Sie sicher, dass alle Verbindungen sicher und isoliert sind, um Shorts zu verhindern.
2. Stromverbindung: Schließen Sie Ihre Stromversorgung an die Verstärkereinheit an. Stellen Sie sicher, dass es den Spannungsanforderungen Ihres Stromkreises entspricht.
3. Testen von Verbindungen: Verwenden Sie ein Multimeter, um vor dem Fortfahren die Kontinuität in Ihren Verbindungen zu überprüfen.
1. Platzierung: Positionieren Sie die innere Antenne in einem Bereich, in dem Sie eine verbesserte Signalstärke benötigen, die sich idealerweise zentral in Ihrem Raum befindet.
2. Anschließend mit Verstärker: Schließen Sie ein anderes Koaxialkabel aus dem Ausgang Ihres Verstärkers an die interne Antenne an.
3.. Sicherstellen Sie alle Verbindungen: Stellen Sie sicher, dass alle Kabel sicher angeschlossen und isoliert sind, um Interferenzen zu verhindern.
1. Einschalten: Schalten Sie Ihre Verstärkereinheit ein und prüfen Sie, ob Sie anhand von Anzeigenlichtern angezeigt werden, die angeben, dass sie ordnungsgemäß funktioniert.
2. Signaltest: Verwenden Sie Ihr Telefon, um die Signalstärke an verschiedenen Stellen in Ihrem Zuhause zu testen. Passen Sie die Positionierung von Antennen bei Bedarf für eine optimale Leistung an.
Es gibt mehrere beliebte Designs für DIY -Handy -Signalverstärker:
- Mit Aluminiumfolie: Das Wickeln von Aluminiumfolie um eine Kartonstruktur kann dazu beitragen, die Signale für Ihr Telefon zu reflektieren.

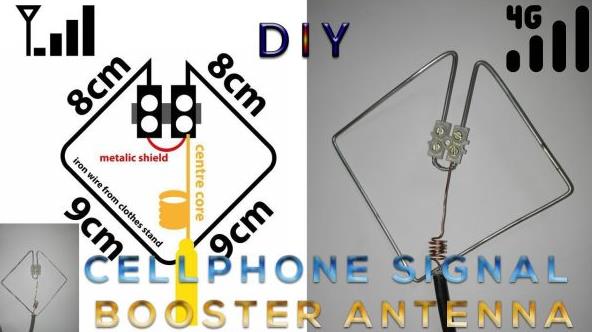

- Drahtbügelantennen: Ein alter Drahtbügel kann in eine Antenne geformt werden, die Signale effektiv erfasst, wenn sie ordnungsgemäß verbunden sind.
- Coiled Copper Draht Setup: Wickelkupferdraht in Spulen kann einen effektiven Übertragungsbereich zum Steigerung der Signale erstellen, wenn sie ordnungsgemäß unter oder um Ihr Gerät platziert werden.
Für diejenigen, die ihr DIY -Projekt weiter verbessern möchten, berücksichtigen Sie diese fortschrittlichen Techniken:
Durch die Einbeziehung von Bandpassfiltern in Ihr Design kann das Geräusch beseitigt und die Signalqualität verbessert werden, indem nur bestimmte Frequenzbänder durchlaufen werden, während sie andere blockieren. Dies ist besonders nützlich in städtischen Gebieten, in denen mehrere Signale einander beeinträchtigen können.
Das Hinzufügen einer LNA vor Ihrer Hauptverstärkungsstufe kann die Leistung erheblich verbessern, indem schwache Signale verstärkt werden, ohne viel Rauschen einzuführen. Diese Komponente ist entscheidend dafür, dass selbst schwache Signale effektiv gesteigert werden.
Mithilfe eines VGA können Sie das Amplifikationsniveau basierend auf eingehender Signalstärke dynamisch einstellen. Diese Funktion verhindert Feedback -Schleifen, die Geräte beschädigen und eine optimale Leistung über unterschiedliche Bedingungen gewährleistet werden.
Während der Aufbau eines DIY -Handy -Signalverstärkers kann sich lohnen, aber es gibt Herausforderungen, denen Sie sich stellen könnten:
- Schwaches Outdoor -Signal: Wenn es kein Signal im Freien gibt, funktioniert auch der beste Verstärker nicht effektiv. Stellen Sie sicher, dass Sie mindestens eine Barem Rezeption draußen haben, bevor Sie mit der Installation fortfahren.
- Interferenzprobleme: Halten Sie elektronische Geräte von Antennen fern, um eine Störung zu vermeiden, die die Signalqualität beeinträchtigen kann.
Wenn Sie auf Probleme mit Ihrem DIY -Verstärker stoßen, berücksichtigen Sie diese Fehlerbehebungstipps:
1. Überprüfen Sie Verbindungen: Stellen Sie sicher, dass alle Verbindungen eng und sicher sind. Lose Verbindungen können zu einem signifikanten Signalverlust führen.
2. Antennenpositionierung: Experimentieren Sie mit unterschiedlichen Platzierungen sowohl für externe als auch für interne Antennen; Manchmal kann es einen großen Unterschied in der Leistung bewirken.
3.. Überwachungssignalstärke: Verwenden Sie Apps, die zur Messung der Zellsignalstärke ausgelegt sind. Diese Daten können Ihnen helfen, die Platzierung und Einstellungen effektiver zu optimieren.
Der Aufbau eines Handy -Signalverstärkers kann die Konnektivität in Bereichen mit schwachem Empfang erheblich verbessern. Wenn Sie diesem Handbuch folgen, können Sie ein funktionales Gerät erstellen, das auf Ihre spezifischen Anforderungen zugeschnitten ist, während Sie im Vergleich zu kommerziellen Optionen Geld sparen. Denken Sie daran, dass DIY-Lösungen zwar effektiv sind, sie jedoch möglicherweise nicht mit professioneller Ausrüstung in Bezug auf Leistung und Zuverlässigkeit übereinstimmen.
Ein Mobiltelefonsignalverstärker verstärkt schwache Mobilfunksignale, indem sie sie von nahe gelegenen Türmen erfasst und in einem Bereich umverteilt, wodurch die Anrufqualität und die Datengeschwindigkeit verbessert werden.
Ein DIY -Booster arbeitet mit Antennen zum Erfassen schwacher Signale, einem Verstärker, um diese Signale zu steigern, und zusätzliche Antennen, um die verstärkten Signale im gesamten Raum zu verteilen.
Nein, hausgemachte Booster benötigen zumindest ein Outdoor -Signal (typischerweise ein Balken), um effektiv zu funktionieren. Sie können kein Signal erstellen, an dem keine existiert.
Die Kosten variieren basierend auf den verwendeten Materialien, reicht jedoch in der Regel zwischen 20 und 100 US -Dollar, je nachdem, ob Sie Komponenten kaufen oder Haushaltsgegenstände umgeben.
Ja, stellen Sie sicher, dass ein DIY -Booster den lokalen Vorschriften in Bezug auf Verstärkungsgeräte entspricht, da nicht autorisierte Verwendung zu Geldbußen oder Störungen in zelluläre Netzwerke führen kann.
