Das Kalibrieren eines Kraftspannungssensors ist entscheidend, um genaue und zuverlässige Messungen in verschiedenen industriellen Anwendungen sicherzustellen. Dieser Prozess umfasst die Einrichtung des Sensors, um präzise Messwerte bereitzustellen, indem eine Beziehung zwischen der angewendeten Kraft und der Ausgabe des Sensors hergestellt wird. In diesem Artikel werden wir uns mit den Schritten und Techniken eintauchen, die für die Kalibrierung von a erforderlich sind Erzwingen Sie den Spannungssensor zusammen mit Erklärungen der verschiedenen Arten von Sensoren und ihrer Anwendungen.
Kraftspannungssensoren werden in Branchen wie Fertigung, Robotik und Luft- und Raumfahrt häufig eingesetzt, um die Spannungskräfte zu messen und zu kontrollieren. Diese Sensoren können in verschiedene Typen eingeteilt werden, einschließlich Dehnungsmesssensoren, piezoelektrischen Sensoren und kapazitiven Sensoren. Jeder Typ hat seine einzigartigen Eigenschaften und Anwendungen, aber alle erfordern eine Kalibrierung, um eine genaue Leistung zu gewährleisten.
1.. Sie sind bekannt für ihre Genauigkeit und Zuverlässigkeit. Dehnungsmesssensoren werden häufig in Anwendungen verwendet, bei denen eine präzise Messung statischer Kräfte erforderlich ist.
2. Piezoelektrische Sensoren: Diese erzeugen eine elektrische Ladung, die proportional zur angelegten Spannung ist, die für die dynamische Spannungsmessung geeignet ist. Piezoelektrische Sensoren eignen sich ideal für Anwendungen, die hochfrequente Schwingungen oder schnelle Kraftveränderungen betreffen.
3.. Kapazitive Sensoren: Diese Maßänderungen in der Kapazität aufgrund von Spannungen, die häufig in hochpräzisen Anwendungen verwendet werden. Kapazitive Sensoren sind seltener, bieten jedoch eine hervorragende Empfindlichkeit und Stabilität in Umgebungen mit minimaler Vibration.
Das Kalibrieren eines Kraftspannungssensors umfasst mehrere wichtige Schritte:
- Sensor: Der zu kalibrierende Kraftspannungssensor.
- Kalibrierungssoftware: Spezielle Software zum Aufzeichnen und Analysieren von Sensordaten.
- Bekannte Gewichte: Eine Reihe von Gewichten mit bekannten Werten für die Anwendung von Kräften.
- Montage -Hardware: Um den Sensor sicher zu montieren.
Stellen Sie sicher, dass die Umgebung stabil und frei von Vibrationen oder Temperaturschwankungen ist, die die Kalibrierungsgenauigkeit beeinflussen können. Eine kontrollierte Umgebung hilft bei der Aufrechterhaltung der Konsistenz bei Sensorwerte.
Montieren Sie den Sensor sicher, um die Bewegung während der Kalibrierung zu verhindern. Eine ordnungsgemäße Montage ist wichtig, um sicherzustellen, dass der Sensor die angelegte Kraft ohne externe Störungen genau misst.

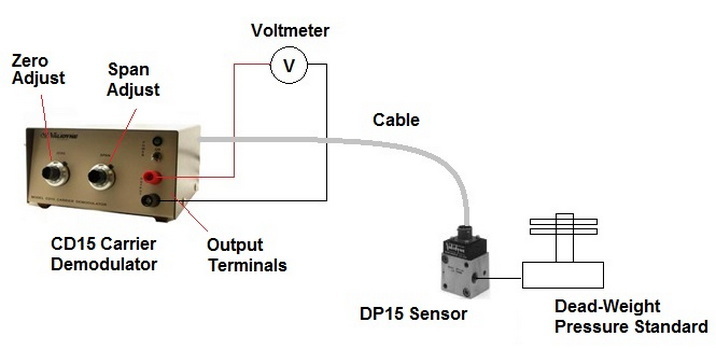

Schließen Sie den Sensor mit der Kalibrierungssoftware an und initialisieren Sie ihn gemäß den Anweisungen des Herstellers. In diesem Schritt werden das Kommunikationsprotokoll eingerichtet und die erforderlichen Parameter konfiguriert.
- Entfernen Sie alle Gewichte vom Sensor.
- Lassen Sie den Sensor stabilisieren.
- Stellen Sie dies als Nullpunkt in der Kalibrierungssoftware ein. Die Null -Kalibrierung ist entscheidend für die Festlegung einer Grundlinie, auf die auf alle anderen Messungen verwiesen werden.
Wenden Sie systematisch bekannte Gewichte auf den Sensor an, beginnend mit dem leichtesten und dem schwersten Fortschritt. Lassen Sie den Sensor -Lesen vor der Aufzeichnung jeder Messung stabilisieren. Es ist wichtig, Gewichte kontrolliert anzuwenden, um plötzliche Änderungen zu vermeiden, die die Genauigkeit beeinflussen könnten.
Zeichnen Sie die bekannten Gewichte gegen die Sensorausgänge, um die Beziehung zwischen angelegter Kraft und Sensorausgabe zu bestimmen. Diese Beziehung kann linear sein oder ein komplexeres Modell erfordern. Die Kalibrierungskurve hilft zu verstehen, wie der Sensor auf verschiedene Kräfte reagiert.
Passen Sie basierend auf der Kalibrierungskurve die Empfindlichkeit und die Offset -Parameter des Sensors an. Dies kann die Änderung der Softwareinstellungen oder das Anpassen physischer Komponenten beinhalten. Das Anpassen dieser Parameter stellt sicher, dass der Sensor genaue Messwerte in seinem Betriebsbereich liefert.
Wiederbekannte Gewichte und bestätigen Sie, dass der Sensor genaue Messwerte über seinen Bereich liefert. Wenn Diskrepanzen bestehen bleiben, wiederholen Sie den Kalibrierungsprozess. Die Überprüfung ist ein kritischer Schritt, um sicherzustellen, dass die Kalibrierung erfolgreich war und der Sensor einsatzbereit ist.
Behalten Sie detaillierte Aufzeichnungen über den Kalibrierungsprozess bei, einschließlich des Datums, der Umgebungsbedingungen, der verwendeten Geräte und der Kalibrierungsergebnisse. Die Dokumentation ist für die Verfolgung von Änderungen im Laufe der Zeit und zur Erleichterung zukünftiger Neukalibrierungen von wesentlicher Bedeutung.
Die Verwendung mehrerer bekannter Gewichte über den Bereich des Sensors verbessert die Genauigkeit. Diese Methode hilft bei der Identifizierung von Nichtlinearitäten in der Reaktion des Sensors und stellt sicher, dass sie über seinen gesamten Bereich korrekt kalibriert wird.
Kalibrieren Sie den Sensor bei verschiedenen Temperaturen, um thermische Effekte zu berücksichtigen. Temperaturänderungen können die Sensorleistung erheblich beeinflussen, sodass das Ausgleich dieser Effekte entscheidend für die Aufrechterhaltung der Genauigkeit ist.
Kalibrieren sowohl für die Erhöhung als auch für die Abnahme von Kräften, um die Hysterese anzugehen. Die Hysterese tritt auf, wenn sich die Reaktion des Sensors unterscheidet, basierend darauf, ob die Kraft zunimmt oder abnimmt, und die Korrektur dafür sorgt dafür, dass genauere Messungen.
Bei dynamischen Anwendungen kalibrieren Sie mit unterschiedlichen Kraftraten. Dies ist besonders wichtig in Anwendungen, bei denen sich die Kräfte schnell verändern, z. B. bei Hochgeschwindigkeits-Herstellungsprozessen.
- Umwelteinflüsse: Temperaturschwankungen und Schwingungen können die Kalibrierungsgenauigkeit beeinflussen. Die Aufrechterhaltung einer stabilen Umgebung ist für eine zuverlässige Kalibrierung von entscheidender Bedeutung.
- Sensor -Nichtlinearität: Einige Sensoren haben möglicherweise nichtlineare Reaktionen und erfordern komplexe Kalibrierungsmodelle. Das Verständnis des Verhaltens des Sensors hilft bei der Entwicklung einer geeigneten Kalibrierungsstrategie.
- Hysterese: Sensoren können unterschiedlich auf zunehmende im Vergleich zu den Kräften reagieren. Die Korrektur für die Hysterese gewährleistet konsistente Messungen.
- Drift: Die Sensorausgabe kann sich im Laufe der Zeit ändern und eine regelmäßige Neukalibrierung erfordern. Drift kann aufgrund von Verschleiß oder Umweltfaktoren auftreten.
-Cross-Achs-Empfindlichkeit: Für Mehrachsensensoren kann die in einer Richtung angewendete Kraft die Messwerte in anderen Achsen beeinflussen. Dies erfordert eine sorgfältige Kalibrierung, um das Übersprechen zwischen Achsen zu minimieren.
Kalibrierte Kraftspannungssensoren sind in verschiedenen Branchen von wesentlicher Bedeutung:
- Webspannungssteuerung: Drucken und Verpackungen, um eine konsistente Druckqualität aufrechtzuerhalten. Die richtige Spannung stellt sicher, dass Materialien reibungslos und gleichmäßig gefüttert werden.
- Drahtwicklung: Um eine gleichmäßige Wicklung zu gewährleisten und einen Drahtbrauch zu verhindern. Eine konsistente Spannung hilft bei der Aufrechterhaltung der strukturellen Integrität des Wundprodukts.
- Förderbänder: Um das Schlupf zu verhindern und einen glatten Materialfluss zu gewährleisten. Spannungssensoren helfen bei der Einstellung der Riemenspannung, um die Materialhandhabung zu optimieren.
- Luft- und Raumfahrt: Für die Prozessüberwachung und Sicherheit in der Flugzeugherstellung. Eine genaue Kraftmessung ist entscheidend, um die strukturelle Integrität von Flugzeugkomponenten sicherzustellen.
- Materialtest: Um die Zugfestigkeit und Elastizität von Materialien zu bewerten. Kalibrierte Sensoren liefern genaue Daten, die zum Verständnis der Materialeigenschaften erforderlich sind.
- Regelmäßige Neukalibrierung: Planen Sie regelmäßige Neukalibrierungen auf der Grundlage von Nutzungs- und Umgebungsbedingungen.
- Umweltüberwachung: Überwachen Sie die Temperatur- und Vibrationsniveaus kontinuierlich, um sicherzustellen, dass sie in akzeptablen Bereichen bleiben.
- Sensorwartung: Inspizieren und pflegen Sie regelmäßig Sensoren, um Verschleiß zu vermeiden.
- Schulungspersonal: Stellen Sie sicher, dass das an der Kalibrierung beteiligte Personal gut ausgebildet ist und den Prozess gründlich verstehen.
Das Kalibrieren eines Kraftspannungssensors ist ein kritischer Prozess, der genaue und zuverlässige Messungen in industriellen Anwendungen gewährleistet. Durch die Befolgen der beschriebenen Schritte und das Verständnis der verschiedenen Arten von Sensoren und ihrer Anwendungen können Benutzer die Leistung dieser Sensoren optimieren. Eine regelmäßige Neukalibrierung ist wichtig, um die Genauigkeit im Laufe der Zeit aufrechtzuerhalten.
Die Kalibrierung stellt sicher, dass der Sensor genaue Messwerte liefert, indem eine genaue Beziehung zwischen der angewendeten Kraft und der Ausgabe des Sensors hergestellt wird.
Die Häufigkeit der Kalibrierung hängt von der Verwendung und Umweltfaktoren ab. Eine regelmäßige Neukalibrierung ist erforderlich, um die Genauigkeit im Laufe der Zeit aufrechtzuerhalten.
Zu den häufigen Typen gehören Dehnungsmesssensoren, piezoelektrische Sensoren und kapazitive Sensoren mit jeweils einzigartigen Eigenschaften und Anwendungen.
Zu den Herausforderungen zählen Umwelteinflüsse, Sensor-Nichtlinearität, Hysterese, Drift und Cross-Achse-Empfindlichkeit.
Zu den Anwendungen gehören die Steuerung des Webspannung, die Drahtwicklung, die Überwachung des Förderbands, die Überwachung des Luft- und Raumfahrtprozesses und die Materialprüfung.
