Lastzellen sind wesentliche Komponenten in verschiedenen Branchen und bieten genaue Messungen von Kraft, Gewicht und Spannung. Insbesondere sind Spannungslastzellen speziell für die Messung von Zugkräften ausgelegt, was sie in Anwendungen, die vom industriellen Wiegen bis hin zu Strukturprüfung reichen, unverzichtbar machen. In diesem Artikel werden die verschiedenen Arten von Lastzellen untersucht, die für geeignet sind Spannungsmessung , ihre Arbeitsprinzipien, Anwendungen und Überlegungen zur Auswahl.

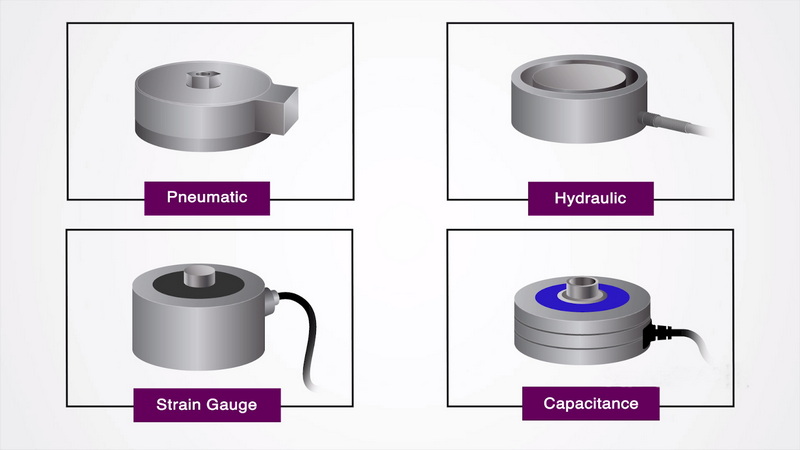

Eine Lastzelle ist ein Wandler, der Kraft oder Gewicht in ein elektrisches Signal umwandelt. Die häufigste Art der Lastzelle verwendet die Dehnungsmessertechnologie, bei der die Dehnungsmessstoffe an einem Metallelement -Änderungswiderstand bei Deformation unter Last verändert werden. Diese Änderung des Widerstands wird dann in ein elektrisches Signal umgewandelt, das proportional zur angelegten Kraft ist.

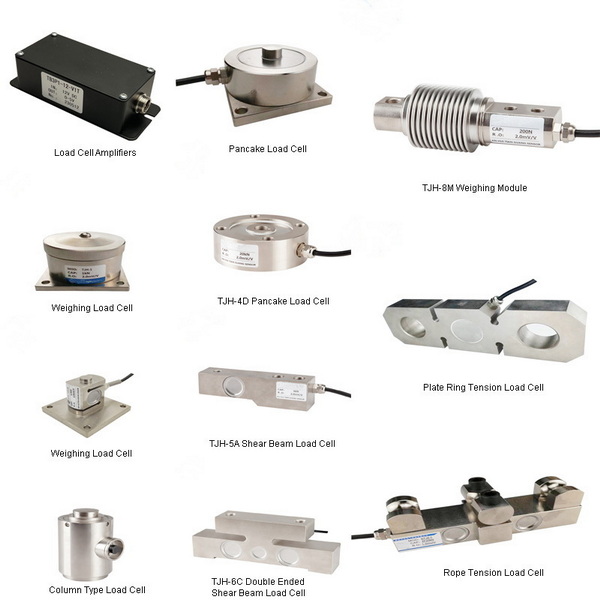

Wenn es um die Messung der Spannung geht, sind verschiedene Arten von Lastzellen mit jeweils einzigartigen Eigenschaften und Anwendungen verfügbar. Unten finden Sie die häufigsten Typen:
S-Strahl-Lastzellen, auch als S-Typ- oder Z-Strahl-Lastzellen bekannt, gehören zu den vielseitigsten Optionen zur Messung von Spannung und Komprimierung. Ihr Design ermöglicht eine einfache Installation in suspendierten Anwendungen.
.
- Vorteile: Hohe Genauigkeit, Erschwinglichkeit und einfache Einrichtung machen sie in verschiedenen Branchen beliebt.
-Einschränkungen: Obwohl sie vielseitig sind, sind S-Strahllastzellen im Vergleich zu spezialisierten Lastzellen möglicherweise nicht für Anwendungen mit hoher Kapazität geeignet.
Spannungsverbindungslastzellen sind speziell für die Messung der Zugkräfte in Hochleistungsanwendungen ausgelegt. Sie ähneln S-Strahl-Lastzellen, sind jedoch für Messungen mit hoher Kapazität optimiert.
- Anwendungen: Ideal für Kranskalen, Rigging -Anwendungen und Überwachung von Bauteilen.
- Vorteile: robustes Design, das extreme Lasten bearbeiten kann und gleichzeitig die Genauigkeit beibehält.
- Einschränkungen: Ihre Größe kann ihre Verwendung in kompakten Installationen einschränken.
Pfannkuchenlastzellen sind Geräte mit niedrigem Profil, die sowohl Spann- als auch Kompressionskräfte messen können. Sie sind kompakt und für Anwendungen geeignet, bei denen der Platz begrenzt ist.
- Anwendungen: häufig in Materialtestmaschinen und industriellen Waagesystemen verwendet.
- Vorteile: Hohe Empfindlichkeit und Genauigkeit machen sie ideal für Präzisionsmessaufgaben.
- Einschränkungen: Ihr niedriges Profil ist möglicherweise nicht für alle Arten von Installationen oder Umgebungen geeignet.
Kanisterlastzellen sind zylindrische Geräte, die hauptsächlich für die Komprimierung entwickelt wurden, können jedoch auch die Spannung messen, wenn sie mit geeigneten Leuchten ausgestattet sind.
- Anwendungen: Wird in hochkarätigen Industriegrößen und Tankwaagesystemen verwendet.
- Vorteile: langlebige Konstruktion ermöglicht es ihnen, in rauen Umgebungen gut abzubauen.
- Einschränkungen: Möglicherweise erfordern sie spezifische Befestigungsanordnungen, um in Spannungsanwendungen optimal zu funktionieren.
Laststiftlastzellen ersetzen herkömmliche Stifte in mechanischen Anordnungen, um Lasten zu messen, ohne zusätzlichen Platz zu erfordern.
- Anwendungen: häufig in Festmachersystemen und Strukturprüfung verwendet, bei denen herkömmliche Lastzellen möglicherweise nicht passen.
- Vorteile: nahtlose Integration in vorhandene Strukturen und gleichmäßige Messungen.
- Einschränkungen: Sie bieten möglicherweise nicht so viel Flexibilität wie andere Arten von Lastzellen, wenn es um Installationsoptionen geht.

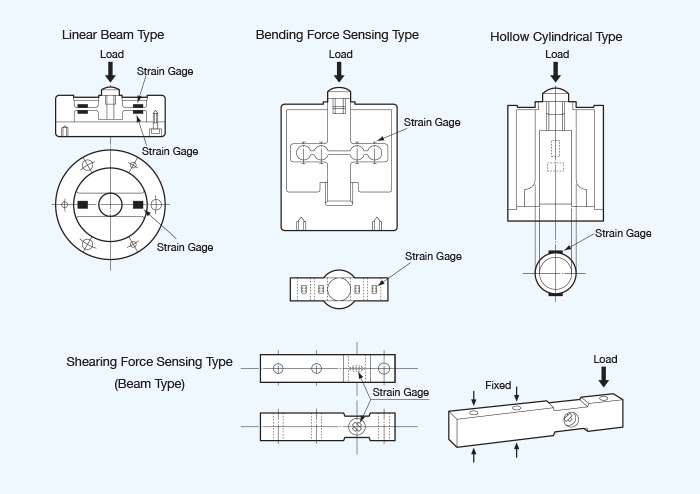

Spannungslastzellen arbeiten nach dem Prinzip der Dehnungsmessertechnologie. Wenn eine Zugkraft angewendet wird:
1. Die Lastzelle verformt sich geringfügig.
2. Die an das Erfassungselement gebundene Dehnungsmesswerte erleiden eine Änderung des Widerstands, die proportional zur Verformung sind.
3. Diese Änderung erzeugt ein elektrisches Signal, das kalibriert werden kann, um die angelegte Kraft genau darzustellen.
Der Ausgang aus den Dehnungsmessgeräten ist typischerweise sehr klein; Daher wird es mithilfe von Signalkultivierungsschaltungen amplifiziert, bevor es an ein Datenerfassungssystem oder eine Anzeigeeinheit gesendet wird.
Betrachten Sie bei der Auswahl einer Spannungslastzelle für bestimmte Anwendungen die folgenden Faktoren:
- Kapazitätsanforderungen: Stellen Sie sicher, dass die ausgewählte Lastzelle die maximale erwartete Last verarbeiten kann, ohne die Nennkapazität zu überschreiten. Es ist entscheidend, ein Modell mit einem Sicherheitsfaktor zu wählen, der unerwartete Überlastungen berücksichtigt.
- Umgebungsbedingungen: Wählen Sie eine Lastzelle mit geeigneten Einschaltschutzbewertungen (IP), wenn sie Staub oder Feuchtigkeit ausgesetzt ist. Berücksichtigen Sie bei Anwendungen im Freien die Temperaturbereiche auch, da extreme Temperaturen die Leistung beeinflussen können.
- Installationsraum: Betrachten Sie die physikalischen Abmessungen der Lastzelle und stellen Sie sicher, dass sie in den verfügbaren Installationsraum passt. Kompakte Konstruktionen wie Pfannkuchen- oder Pin-Lastzellen können für begrenzte Räume besser geeignet sein.
- Signalausgangstyp: Bestimmen Sie, ob Sie an einer analogen oder digitalen Ausgabe basierend auf der Kompatibilität Ihres Datenerfassungssystems erforderlich sind. Digitale Ausgaben bieten häufig genauere Messwerte und eine einfachere Integration in moderne Systeme.
- Kalibrierungsanforderungen: Einige Anwendungen erfordern möglicherweise eine häufige Kalibrierung. Wählen Sie ein Modell aus, das einfache Kalibrierungsanpassungen ermöglicht. Automatische Kalibrierungsfunktionen können auch für die fortlaufende Wartung der Genauigkeit von Vorteil sein.
Aufgrund ihrer Vielseitigkeit finden Spannlastzellen in verschiedenen Branchen verwendet:
- Konstruktion: Überwachung der Kabelspannungen in Kranen und Hebegeräten gewährleistet die Sicherheit während des Betriebs. Genaue Messungen helfen, Unfälle zu verhindern, die durch Überlastung oder Geräteausfall verursacht werden.
- Herstellung: In Produktionsleitungen zum Messen von Drahtspannungen während der Herstellungsprozesse. Eine konsistente Spannung sorgt für die Produktqualität und verringert Abfall.
- Luft- und Raumfahrt: Testmaterialien unter Zuglasten simuliert reale Bedingungen für Flugzeugkomponenten. Diese Tests sind entscheidend für die Gewährleistung der Sicherheit und Einhaltung der Vorschriften.
- Forschung und Entwicklung: Wesentlich für das Testen neuer Materialien von Materialien, bevor sie in Produktionsphasen eintreten. Die Forscher verlassen sich auf genaue Messungen, um ihre Hypothesen und Designs zu validieren.
- Meeresanwendungen: In marinen Umgebungen überwachen Spannlastzellen Festmacher- und Ankerketten, um sicherzustellen, dass die Gefäße unter unterschiedlichen Bedingungen sicher verankert bleiben.
.
Wenn sich die Technologie weiterentwickelt, entwickelt sich auch Fortschritte in Bezug auf das Design und die Funktionalität von Ladungszellen:
Die drahtlose Technologie wird bei Spannungslastzellen immer beliebter, da sie die Notwendigkeit einer umständlichen Verkabelung beseitigt. Diese Innovation vereinfacht die Installation und verbessert die Mobilität gleichzeitig gleichzeitig genaue Messungen über große Strecken.
Durch die Integration mit der IoT-Technologie (Internet of Things) können intelligente Lastzellen Daten direkt an Cloud-basierte Systeme zur Überwachung und Analyse in Echtzeit kommunizieren. Diese Fähigkeit ermöglicht die Vorhersagewartung, indem sie Benutzer über potenzielle Probleme aufmerksam machen, bevor sie zu kritischen Ausfällen werden.
Die Entwicklung fortschrittlicher Materialien wie Verbundwerkstoffe kann zu leichteren, aber stärkeren Lastzelldesigns führen, die die Leistung verbessern und gleichzeitig das Gewicht verringern - auf Luft- und Raumfahrt- und Automobilanwendungen, bei denen das Gewicht ein kritischer Faktor ist.
Automatisierte Kalibrierungstechniken mit Softwarealgorithmen können die Genauigkeit verbessern und gleichzeitig die mit manuellen Kalibrierungen verbundenen Ausfallzeiten verringern. Diese Fortschritte stellen sicher, dass Spannungsmessungen im Laufe der Zeit ohne umfangreiche menschliche Intervention zuverlässig bleiben.
Zusammenfassend ist die Auswahl des richtigen Typs der Lastzelle für die Spannungsmessung von entscheidender Bedeutung, um eine genaue und zuverlässige Datenerfassung über verschiedene Anwendungen hinweg sicherzustellen. S-Strahl-, Spannungsverbindungs-, Pfannkuchen-, Kanister- und Ladestift-Lastzellen bieten jeweils eindeutige Vorteile, die auf bestimmte Anforderungen zugeschnitten sind. Durch das Verständnis ihrer Merkmale und Anwendungen können Benutzer fundierte Entscheidungen treffen, die die Sicherheit und Effizienz ihres Betriebs verbessern.
Angesichts der kontinuierlichen Fortschritte in der Technologie versprechen künftige Entwicklungen noch größere Genauigkeit, Benutzerfreundlichkeit und Integrationsfähigkeiten in modernen industriellen Umgebungen.
Eine Spannungslastzelle ist eine Art von Sensor, die speziell für die Messung von Ziehkräften oder Zuglasten ausgelegt ist, die darauf aufgetragen werden.
Spannlastzellen bewirken, indem mechanische Verformungen durch Zugkräfte in ein elektrisches Signal durch Dehnungsmessgeräte umgewandelt werden, die an ein Erfassungselement gebunden sind.
Spannungslastzellen werden üblicherweise bei der Konstruktion (für Krane), Herstellung (für die Drahtproduktion), in der Luft- und Raumfahrt (Materialtests), Marine (Mooring Systems) und Forschungs- und Entwicklung (Testmaterialeigenschaften) verwendet.
Ja, einige Modelle wie S-Beam und bestimmte Pfannkuchenlastzellen können sowohl Spann- als auch Kompressionskräfte effektiv messen.
Betrachten Sie Faktoren wie Kapazitätsanforderungen, Umgebungsbedingungen (wie Feuchtigkeitsbelichtung), Einschränkungen des Installationsraums, die Kompatibilität des Signalausgangstyps mit Ihrem System und die Kalibrierung bei der Auswahl einer Spannungslastzelle.
