Der RFS150 -Spannungssensor ist ein sehr vielseitiges und präzises Tool, das in verschiedenen Branchen verwendet wird, um die Linienspannungen in Materialien wie Garne, Kabel, Optikfasern, Kabeln, Bändern, Bändern, Wraps, Netze und Folien zu messen. Sein einzigartiges Design und seine Funktionen machen es zu einer bevorzugten Wahl gegenüber anderen Spannungssensoren auf dem Markt. In diesem Artikel werden wir die Gründe untersuchen, warum sich der RFS150 auffällt und Einblicke in seine Spezifikationen, Anwendungen und Vorteile geben.

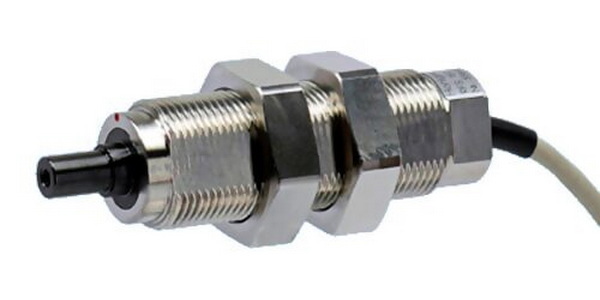

Der RFS150 wurde von Honigmann entworfen und verfügt über eine Dehnungs-Gauge-Technologie, die extrem präzise und stabile Messungen gewährleistet. Es ist in einer Vielzahl von Kapazitäten erhältlich, von Anwendungen mit niedrigem Bereich, die die Kräfte mit einer Größe von nur 1 Gramm bis zu hochrangigen Anwendungen messen, die bis zu 300 kg (oder 3000 n) bearbeiten. Diese Vielseitigkeit macht es für verschiedene industrielle Anwendungen geeignet.
- Auflösung und Genauigkeit: Der RFS150 bietet eine Auflösung von 0,1% und besser mit einer Genauigkeitsklasse von ± 0,5% in voller Skala oder besser. Diese hohe Genauigkeit sorgt für zuverlässige Messungen in kritischen Anwendungen [1] [3].
- Robustes Design: Der Sensor befindet sich in robusten Edelstahl, die Umweltversiegelung und Schutz vor harten Bedingungen bieten. Es ist mit IP50 bewertet, dh es ist spritzsicher und kann in verschiedenen Umgebungen effektiv arbeiten [1] [6].
- Überlastschutz: Der RFS150 verfügt über einen Überlastschutz von bis zu 800%, sodass der Sensor auch unter extremen Bedingungen funktionsfähig bleibt. Dieser Schutz ist entscheidend für die Aufrechterhaltung der Sensorintegrität bei unerwarteten Spannungsschwankungen [1] [3].
- Montage und Ausrichtung: Das Gewindegehäuse mit Schlossnüssen ermöglicht eine einfache Montage und Ausrichtung, wodurch die Installation unkompliziert und effizient ist [1].
- Vielfalt der Führungswalzen: Der RFS150 erhältlich mit präzisionsbärtigem, montierten Führungswalzen kann verschiedene Wrap-Winkel aufnehmen, wodurch es an verschiedene vorhandene Setups anpassbar ist [1].
Der RFS150 wird in verschiedenen Anwendungen in verschiedenen Branchen verwendet:
1. Textilindustrie: Für die Messung von Garnspannungen während des Webens oder im Strickprozesse.
2. Kabel- und Drahtherstellung: Überwachung der Spannungen in Drahtzeichnungs- und Kabelablagenprozessen.
3. Verpackungsindustrie: Zur Steuerung der Spannungen bei Verpackungs- und Etikettierungsmaschinen.
4..
5. Automobil und Luft- und Raumfahrt: Für die Spannungsmessung in Herstellungsprozessen mit Bändern, Bändern und Bändern.
Um besser zu verstehen, wie Spannungssensoren wie der RFS150 in industriellen Umgebungen verwendet werden, sollten Sie Videos ansehen, die ihre Anwendung in realen Szenarien demonstrieren. Ein Video zur Verwendung von Kraftsensoren mit Arduino kann beispielsweise Einblicke in die integrierte Integration von ähnlichen Technologien in automatisierte Systeme geben [5].
1. Präzision und Stabilität: Das Dehnungs-Gauge-Design des RFS150 liefert stabile und präzise Messungen, was für Anwendungen, die eine hohe Genauigkeit erfordern, von entscheidender Bedeutung ist.
2. Vielseitigkeit: Die breite Palette der verfügbaren Kapazitäten macht den RFS150 sowohl für Anwendungen mit niedriger und hoher Kraft geeignet.
3. Haltbarkeit: Der rostfreie Stahlgehäuse und der Überlastschutz stellen sicher, dass der Sensor harte Umgebungen und unerwartete Kraftstürme standhalten kann.
4. Einfache der Installation: Das Gewindegehäuse und die Verfügbarkeit verschiedener Führungsrollen vereinfachen den Installationsprozess.
5. Anpassungsoptionen: Der RFS150 kann so angepasst werden, dass bestimmte Anwendungsanforderungen erfüllt werden, wodurch Flexibilität über die Standardmodelle hinausgeht [1] [4].
| Spezifikation | Beschreibung |
|---|---|
| Messenprinzip | Dehnungsanzeige |
| Genauigkeitsklasse | ± 0,5% in voller Skala oder besser |
| Sensorausgang | 1,5 mV/v |
| Eingangswiderstand | 350 Ohm |
| Ausgangswiderstand | 350 Ohm |
| Überlastschutz | 400 - 800% |
| Ablenkung | 0,07 mm (max.) |
| Wohnmaterial | Edelstahl |
| Umweltschutz | IP50 (spritzsicher) |
| Kabeltyp | 4,5 mm Durchmesser abgeschirmtes Kabel mit bloßen Leitungen |
| Kabellänge | 3 Meter / 10 Fuß Standard, längere Längen verfügbar |
| Betriebstemperatur | 15 bis 155 ° F (-10 bis 70 ° C) |
| Frequenzgang | 5 ms (200 Hz) |
| Resultierende Kraft | [Leitungsspannung] x Sinus α [Wickelwinkel] |
| Gewicht | 400 g (ungefähr) |

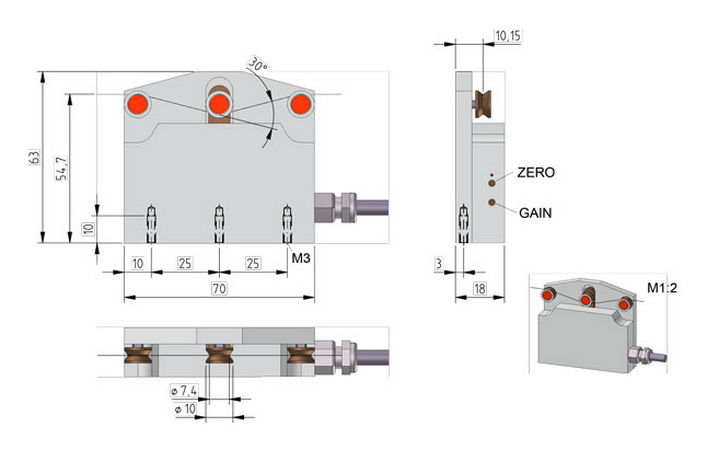

Um die RFS150 und seine Komponenten zu visualisieren, lesen Sie Bilder, die in Produktdatenblättern oder Herstellungswebsites verfügbar sind. Diese Bilder können ein klareres Verständnis des Designs und der Merkmale des Sensors liefern [1] [6].
Der RFS150 -Spannungssensor ist eine überlegene Wahl für Branchen, die präzise und zuverlässige Spannungsmessungen erfordern. Das robuste Design, die hohe Genauigkeit und die Vielseitigkeit machen es für eine Vielzahl von Anwendungen geeignet. Unabhängig davon, ob Sie mit feinen Deniergarnen oder Hochleistungskabeln arbeiten, bietet der RFS150 die Präzision und Haltbarkeit, die erforderlich ist, um eine optimale Leistung zu gewährleisten.
Der RFS150 verwendet ein Dehnungs-Gauge-Design, um die Spannung zu messen. Dieses Prinzip beinhaltet die Erkennung der durch die auf den Sensor angewendeten Kraft verursachte elastische Verformung, die dann elektronisch bewertet wird [1] [3].
Der RFS150 bietet einen Überlastschutz von bis zu 800%und stellt sicher, dass der Sensor auch unter extremen Bedingungen funktionsfähig bleibt [1] [3].
Der RFS150 arbeitet effektiv innerhalb eines Temperaturbereichs von -10 bis 70 ° C mit Optionen für verlängerte Temperaturbereiche [1] [6].
Ja, der RFS150 kann angepasst werden, um bestimmte Anwendungsanforderungen zu erfüllen, einschließlich spezieller Nominalkräfte und modifizierter Wohnungsausschüsse [1] [4].
Die typische Ablenkung bei der Nennkraft für den RFS150 beträgt 0,07 mm, was während der Messung einen minimalen Ausflug sicherstellt [1] [6].
