Construir un monitor de presión arterial utilizando Arduino es un proyecto emocionante que combina electrónica, programación e ingeniería biomédica. Este artículo lo guiará a través del proceso de crear un monitor de presión arterial básica utilizando Arduino , centrándose en los componentes, el diseño del circuito y la programación requeridos para el proyecto.
La presión arterial es un indicador de salud crítico que mide la fuerza de sangre contra las paredes de las arterias. Por lo general, se expresa como dos valores: presión sistólica (el número más alto) y la presión diastólica (el número más bajo). La presión arterial alta, o la hipertensión, puede conducir a problemas de salud graves como enfermedades cardíacas y accidente cerebrovascular.
Las juntas de Arduino, como el Arduino Uno, son ideales para proyectos de bricolaje debido a su facilidad de uso, asequibilidad y versatilidad. Se pueden programar para controlar varios sensores y actuadores, haciéndolos perfectos para construir un monitor de presión arterial.
Para construir un monitor básico de presión arterial con Arduino, necesitará los siguientes componentes:
- Arduino Uno Board: el cerebro del proyecto, responsable de procesar datos y controlar otros componentes.
- Transductor de presión: convierte la presión en una señal eléctrica. Los tipos comunes incluyen sensores piezoresistivos.
- Puerno de presión arterial: se usa para aplicar presión al brazo.
- Bomba de aire: infla el manguito.
- Válvula: controla la liberación de aire desde el manguito.
- Pantalla LCD: muestra las lecturas de la presión arterial.
- cables de paneles y jersey: para conexiones de circuito.
- Fuente de alimentación: proporciona energía a los componentes.

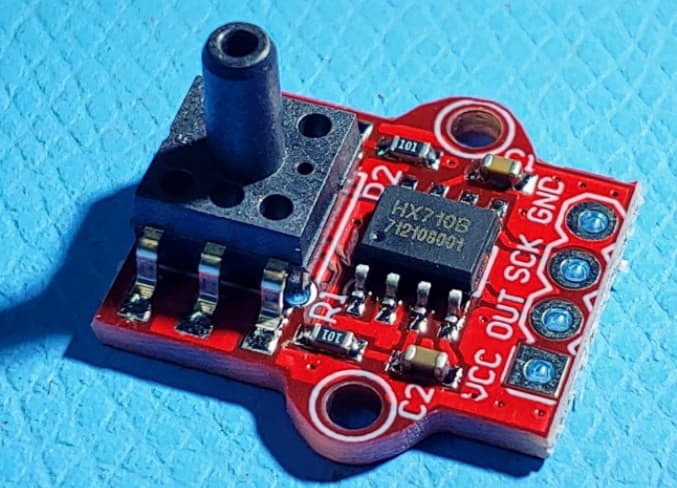

Un transductor de presión es crucial para convertir la presión física aplicada por el manguito en una señal eléctrica que Arduino puede leer. El transductor diferencial Honeywell 015PDAA5 es una opción popular para tales proyectos.

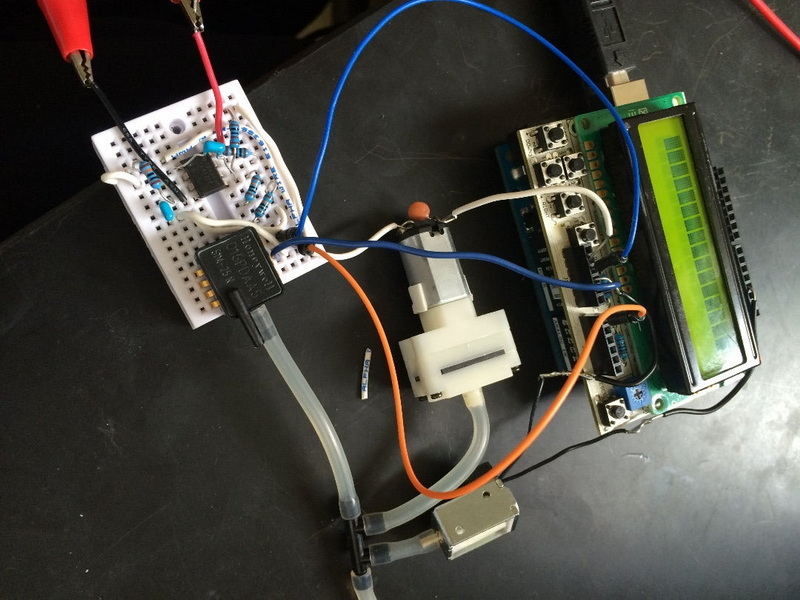

El circuito para un monitor de presión arterial implica varias etapas:
1. Conexión del transductor de presión: conecte el transductor de presión a un pin de entrada analógica en el Arduino.
2. Filtro de paso bajo: reduce el ruido de alta frecuencia.
3. Filtro de paso alto: permite detectar fluctuaciones de presión.
4. Amplificador no inversor: amplifica la señal para una mejor precisión.
El código Arduino es esencial para controlar la bomba de aire, leer datos de presión y mostrar los resultados en la pantalla LCD.
#incluir
// Defina pines para LCD
const int lcdrs = 12, lcde = 11, lcdd4 = 5, lcdd5 = 4, lcdd6 = 3, lcdd7 = 2;
LiquidCrystal LCD (LCDRS, LCDE, LCDD4, LCDD5, LCDD6, LCDD7);
setup () void {
LCD.Begin (16, 2); // Inicializar LCD
Serial.Begin (9600); // Inicializar la comunicación en serie
}
bucle void () {
// leer datos de presión del sensor
int presionValue = Analogread (A0);
// convertir el valor de presión en presiones sistólicas y diastólicas
int Systolic = MAP (PressionValue, 0, 1023, 0, 200);
int diastolic = MAP (PressionValue, 0, 1023, 0, 150);
// Muestra lecturas en LCD
LCD.SetCursor (0, 0);
lcd.print ( 'bp: ');
Lcd.print (sistólico);
lcd.print ( '/');
Lcd.print (diastólico);
retraso (1000); // espera 1 segundo antes de la próxima lectura
}
Para una explicación detallada del código, puede consultar este video: Arduino Botter Pression Monitor Explicación

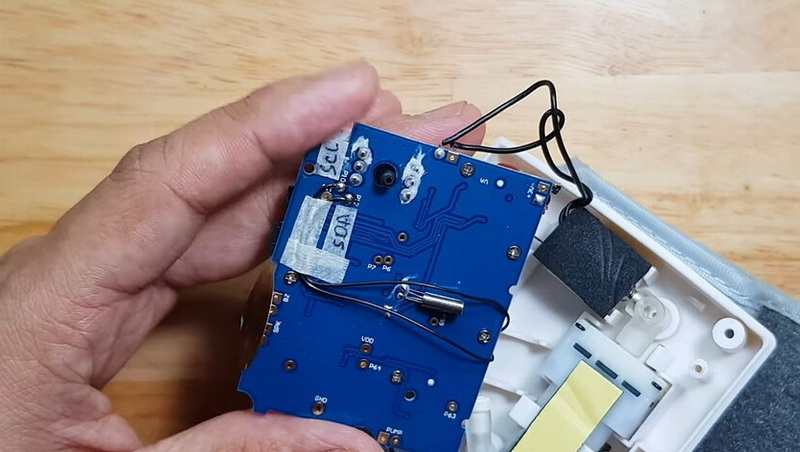

Conectar el Arduino a un sensor de presión arterial implica cablear la salida del sensor a los pasadores de entrada analógicos del Arduino. Aquí hay una guía paso a paso:
1. Identifique los pasadores del sensor: determine los pasadores de potencia, tierra y señal en el sensor.
2. Conéctese a Arduino: use cables de puente para conectar estos pines a los pasadores Arduino apropiados.
Mire este video para obtener un tutorial detallado sobre la conexión del Arduino a un sensor de presión arterial: conectar Arduino al sensor de presión arterial
Construir un monitor de presión arterial con Arduino puede ser un desafío, especialmente cuando se trata de precisión y calibración. Aquí hay algunas consideraciones:
- Calibración: asegúrese de que el transductor de presión esté calibrado correctamente para proporcionar lecturas precisas.
- Reducción de ruido: use filtros para reducir el ruido eléctrico que podría afectar las lecturas.
- Precisión clínica: si bien este proyecto es educativo, puede no cumplir con los estándares clínicos de precisión.
Construir un monitor de presión arterial con Arduino es un proyecto gratificante que combina la electrónica e ingeniería biomédica. Si bien puede no ser adecuado para uso clínico, proporciona una valiosa experiencia de aprendizaje y puede ser un proyecto de bricolaje divertido.
Aquí hay algunas preguntas frecuentes sobre la construcción de un monitor de presión arterial con Arduino:
El mejor tipo de sensor de presión para un proyecto de monitor de presión arterial es típicamente un sensor piezoresistivo, que convierte la presión en una señal eléctrica al cambiar la resistencia.
La calibración implica garantizar que la salida del sensor corresponde con precisión a los valores de presión conocidos. Esto se puede hacer comparando lecturas del sensor con un dispositivo calibrado como un manómetro aneroide.
No, este proyecto no está diseñado para uso clínico. Es principalmente educativo y puede no cumplir con los estándares de precisión requeridos para aplicaciones médicas.
Los problemas comunes incluyen cableado incorrecto, interferencia de ruido y dificultades para leer datos en serie del sensor.
Mejorar la precisión implica el uso de componentes de alta calidad, garantizar la calibración adecuada e implementar técnicas de reducción de ruido como el filtrado.
