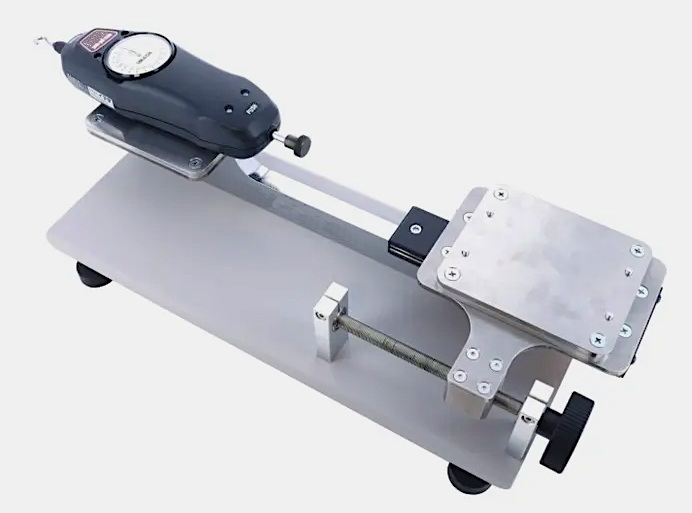

Calibración precisa de un El sensor de fuerza de tensión de 1000n garantiza mediciones confiables en aplicaciones industriales, aeroespaciales y de investigación. Esta guía proporciona una metodología paso a paso, técnicas avanzadas y mejores prácticas para mantener la precisión. A continuación, exploramos los procedimientos de calibración, los requisitos del equipo y las estrategias de solución de problemas al tiempo que incorporamos ayudas visuales y ejemplos prácticos.

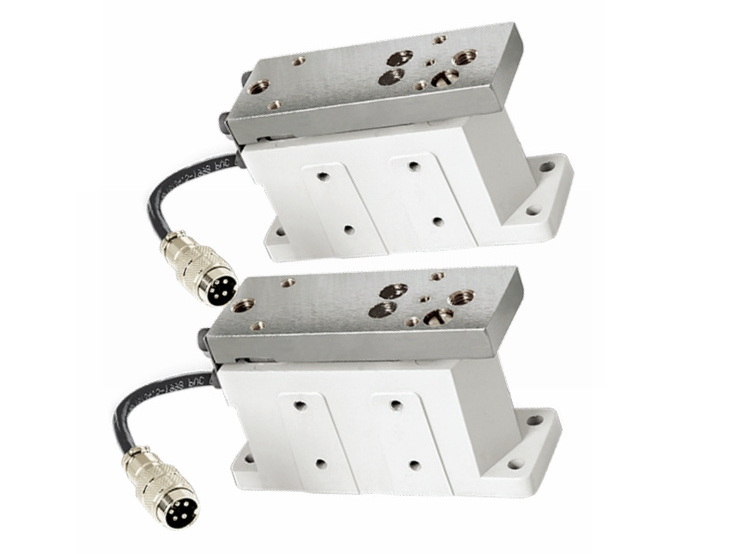

Un sensor de fuerza de tensión de 1000 m mide las fuerzas de extracción de hasta 1,000 newtons. Estos sensores son críticos en aplicaciones como pruebas de materiales, sistemas de transporte y monitoreo estructural. La calibración alinea la salida del sensor con estándares de fuerza conocidos, compensando el desgaste mecánico, los cambios ambientales o la deriva eléctrica [4] [9].

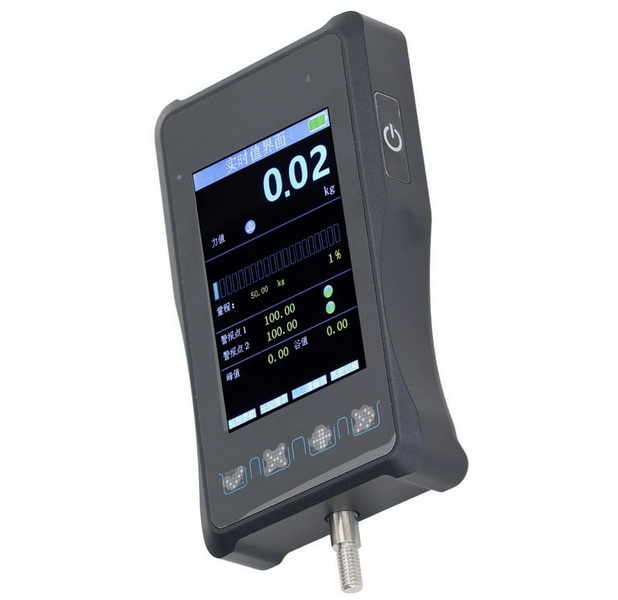

Componentes clave:
- Celular de carga (calibre de tensión o piezoeléctrico)
- Amplificador de señal
- Sistema de adquisición de datos
- Pesos de calibración o estándares de fuerza
A. Equipo y medio ambiente
- Pesos de calibración: use pesos certificados que cubran del 10 al 100% del rango de 1000N (por ejemplo, 100N, 500N, 1000N) [12] [14].
- Ambiente estable: temperatura de control (± 1 ° C) y humedad (40–60% HR) para minimizar la expansión térmica y el ruido eléctrico [4] [8].
- Hardware de montaje: asegurar que los adaptadores y accesorios coincidan con el roscado del sensor (p. Ej., M10, los cebolos) para evitar la desalineación [1] [10].
B. Verificaciones iniciales
- Inspeccionar por el daño físico o las conexiones sueltas [3] [10].
- Verifique el balance cero (salida del sensor sin carga) [4] [8].
- Confirme la configuración del amplificador (p. Ej., Rango de salida de 10 V) [6] [13].
Paso 1: Calibración cero
- Retire todas las cargas externas.
- Ajuste la salida del sensor a 0n usando la función de cero del amplificador [6] [11].
- Validar la estabilidad durante 5 minutos (deriva <0.1% fs) [8] [14].
Paso 2: Aplicar cargas conocidas
| Carga (n) | Salida esperada (v) | Tolerancia (±%) |
|---|---|---|
| 100 | 1.0 | 0.5 |
| 500 | 5.0 | 0.3 |
| 1000 | 10.0 | 0.2 |
- Suspenda pesos usando poleas calibradas o roscado directo [2] [5].
- Registre la salida del sensor en cada carga [9] [13].
Paso 3: Ajuste de regresión lineal
- Gráfico de fuerza aplicada vs. salida del sensor.
- Calcular la pendiente (k) e interceptar (b) usando:
F = K⋅V+B
- Actualizar los parámetros del amplificador para que coincidan con la ecuación [7] [13].
Paso 4: Pruebas de histéresis
- Cargas de ciclo ascendentes (0 → 1000n) y descendentes (1000n → 0).
- Histéresis aceptable: <0.25% FS [4] [9].
Paso 5: Verificación de repetibilidad
- Aplicar 500n tres veces.
- Desviación máxima: <0.15% FS [12] [14].
- Compensación de temperatura: calibrar a 20 ° C, 40 ° C y -10 ° C para modelar la deriva térmica [9] [14].
-Calibración dinámica: use actuadores servocontrolados para simular las tasas de fuerza del mundo real (p. Ej., 50N/s) [9].
-Calibración de múltiples eje: para sensores de 2 ejes, aplique fuerzas ortogonales y ajuste los coeficientes de sensibilidad cruzada [3] [9].
| Tipo de error | Causa | Solución |
|---|---|---|
| Salida no lineal | Adaptadores desalineados | Use enchufes de alineación [1] [10] |
| Cero deriva | Fluctuaciones de temperatura | Recalibrar en env [4] estable [4] |
| Daños por sobrecarga | Excediendo el límite de 1300n | Reemplazar la celda de carga |
- Registre la fecha de calibración, los pesos utilizados, las condiciones ambientales y los valores de ajuste [8] [9].
- Adjunte un certificado de calibración rastreable a los estándares ISO/IEC 17025 [12] [14].
La calibración de un sensor de fuerza de tensión de 1000n requiere una preparación meticulosa, aplicación de carga sistemática y validación rigurosa. Al cumplir con los procedimientos estandarizados y aprovechar técnicas avanzadas como la compensación de temperatura, los usuarios pueden lograr una precisión de ± 0.2% FS. Mantenimiento y documentación regulares garantizan aún más la confiabilidad a largo plazo en aplicaciones críticas.
Calibrar anualmente o después de la exposición a choques, sobrecargas o temperaturas extremas [4] [12] [14].
No, los pesos de calibración certificados con ± 0.1% de precisión son obligatorios [12] [14].
Las paradas mecánicas internas o el adaptador de fondo pueden limitar el rango: inspeccionar y reemplazar los componentes [13].
Los cambios de temperatura> 5 ° C pueden inducir ± 0.5% de deriva FS; Siempre calibre en condiciones controladas [4] [8] [9].
Sí, pero realice calibraciones específicas del eje y ajuste los coeficientes de conversación cruzada [3] [9]
