La medición de la tensión es un aspecto crítico en numerosas aplicaciones, que van desde la robótica y la tecnología portátil hasta el monitoreo de la salud estructural y los equipos deportivos. La capacidad de medir con precisión la tensión o la fuerza de tracción es esencial para garantizar la seguridad, optimizar el rendimiento y prevenir fallas. Con la llegada de microcontroladores como Arduino, construir un sistema simple El sistema de medición de tensión se ha vuelto más accesible y rentable. Este artículo explora los componentes, técnicas y consideraciones involucradas en la creación de dicho sistema.
Los sensores de tensión son dispositivos diseñados específicamente para medir la fuerza de tracción ejercida sobre un cable, cuerda o cualquier material flexible. A diferencia de los sensores de compresión que miden las fuerzas de empuje, los sensores de tensión responden a fuerzas que estiran o alargan el elemento sensor. Comprender los matices de estos sensores es esencial para una recopilación e interpretación precisa de datos.
Se pueden utilizar varios tipos de sensores para medir la tensión con Arduino, cada uno de los cuales ofrece características y capacidades únicas:
- Células de carga: Las células de carga se utilizan ampliamente en aplicaciones de pesaje, pero también pueden adaptarse para medir la tensión. Funcionan según el principio de las galgas extensométricas, que cambian la resistencia cuando se estiran. Cuando se aplica una fuerza de tracción, la celda de carga se deforma ligeramente, lo que hace que las galgas extensométricas cambien de resistencia. Estos cambios de resistencia luego se convierten en una señal eléctrica proporcional a la fuerza aplicada. Las células de carga son conocidas por su robustez y precisión, lo que las hace adecuadas para aplicaciones exigentes.
- Galgas extensométricas: Las galgas extensométricas son sensores resistivos que miden la deformación (deformación) de un material cuando se somete a tensión. Por lo general, se unen a la superficie del objeto bajo tensión mediante un adhesivo especializado. Cuando el objeto se somete a una fuerza de tracción, se deforma, provocando que la galga extensométrica también se deforme. Esta deformación altera la resistencia de la galga extensométrica, que se puede medir utilizando un circuito puente de Wheatstone. El cambio en la resistencia es directamente proporcional a la deformación, lo que permite una medición precisa de la tensión.
- Resistencias sensibles a la fuerza (FSR): las FSR son resistencias variables cuya resistencia cambia con la fuerza aplicada. Son fáciles de usar pero generalmente menos precisos que las células de carga o las galgas extensométricas. Los FSR consisten en una película de polímero conductor que cambia de resistencia cuando se aplica presión a su superficie. A medida que aumenta la fuerza de tracción, la resistencia disminuye. Este cambio en la resistencia se puede medir fácilmente usando un circuito divisor de voltaje, lo que convierte a los FSR en una opción conveniente para la creación rápida de prototipos y aplicaciones simples donde la alta precisión no es crítica.
- Sensores capacitivos: Los sensores capacitivos detectan cambios en la capacitancia causados por la tensión en un cable o material. Se pueden integrar en diversos materiales, proporcionando un método sin contacto para la detección de tensión. Estos sensores funcionan midiendo el cambio de capacitancia entre dos placas conductoras a medida que la distancia entre ellas cambia debido a la tensión. Pueden ser particularmente útiles en aplicaciones donde el contacto físico con el material bajo tensión no es deseable.
Al elegir un sensor para detección de tensión con Arduino, considere los siguientes factores:
- Rango de medición: asegúrese de que el sensor pueda medir el rango esperado de fuerzas de tensión sin exceder su capacidad máxima. La sobrecarga de un sensor puede dañarlo o generar lecturas inexactas.
- Sensibilidad: Una mayor sensibilidad permite mediciones más precisas, especialmente cuando se trata de pequeñas fuerzas de tensión. La sensibilidad se refiere al cambio en la señal de salida por unidad de cambio en la fuerza de entrada.
- Precisión: determine el nivel de precisión requerido para su aplicación. La precisión se refiere a qué tan cerca están las lecturas del sensor del valor real de la fuerza de tensión.
- Calibración: algunos sensores requieren calibración para garantizar lecturas precisas. La calibración implica ajustar la salida del sensor para que coincida con los valores de tensión conocidos.
- Complejidad de integración: elija un sensor que sea fácil de integrar con su configuración Arduino existente. Considere los requisitos de cableado del sensor, las necesidades de acondicionamiento de señales y las bibliotecas disponibles.
- Costo: Equilibra el costo del sensor con su rendimiento y características. Los sensores de mayor rendimiento suelen tener un precio más alto.
Para construir un sistema sencillo de medición de tensión con Arduino, necesitarás los siguientes componentes:
1. Placa Arduino: Una placa Arduino Uno o similar sirve como microcontrolador para procesar los datos del sensor y controlar el sistema. El Arduino proporciona la potencia de procesamiento, la memoria y los pines de entrada/salida necesarios para interactuar con el sensor de tensión y otros componentes.
2. Sensor de tensión: seleccione un sensor de tensión apropiado según los requisitos de su aplicación (por ejemplo, celda de carga, galga extensométrica o FSR). La elección del sensor dependerá del rango de medición, los requisitos de precisión y la complejidad de la integración de su proyecto.
3. Amplificador de señal (si es necesario): Algunos sensores de tensión, como las celdas de carga, producen cambios de voltaje muy pequeños que requieren amplificación. Para este fin se suele utilizar un amplificador HX711. El HX711 es un amplificador especializado diseñado para amplificar pequeñas señales analógicas de celdas de carga y convertirlas en señales digitales que Arduino puede leer fácilmente.
4. Resistencias: necesarias para crear divisores de voltaje o circuitos de polarización para ciertos tipos de sensores como FSR. Las resistencias se utilizan para crear un circuito divisor de voltaje, que convierte el cambio en la resistencia del FSR en una señal de voltaje que puede leerse mediante la entrada analógica del Arduino.
5. Cables de puente y placa de pruebas: para crear prototipos y conectar los componentes. Una placa de pruebas proporciona una manera conveniente de crear prototipos de circuitos sin soldar, mientras que los cables de puente se utilizan para realizar conexiones eléctricas entre los componentes.
6. Fuente de Alimentación: Para alimentar la placa Arduino y el sensor de tensión. Una fuente de alimentación estable y confiable es esencial para garantizar mediciones precisas y consistentes.
7. Pantalla (opcional): Se puede utilizar una pantalla LCD o un monitor en serie para mostrar las mediciones de tensión. Una pantalla LCD proporciona una visualización de las lecturas de tensión, mientras que el monitor de serie le permite ver los datos en su computadora.

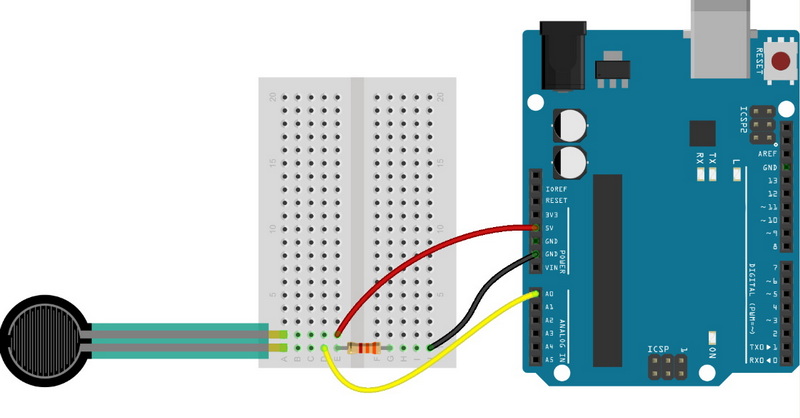

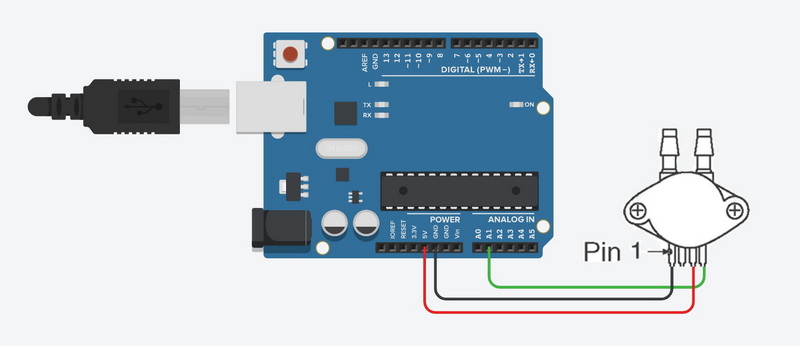

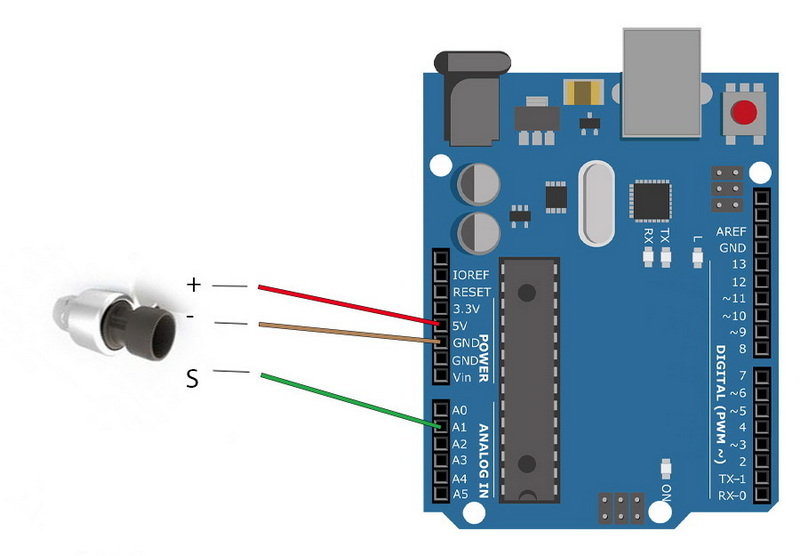

El cableado y las conexiones variarán según el tipo de sensor de tensión que elija. Aquí hay un ejemplo de cómo conectar una resistencia sensible a la fuerza (FSR) a un Arduino:
1. Conecte un extremo del FSR a un suministro de 5 V.
2. Conecte el otro extremo del FSR a un pin de entrada analógica en el Arduino (por ejemplo, A0).
3. Conecte una resistencia (por ejemplo, 10 kΩ) desde el pin de entrada analógica a tierra para crear un divisor de voltaje.
FSR--->Arduino A0
|
Resistencia de 10kΩ
|
Tierra
En esta configuración, el FSR y la resistencia de 10 kΩ forman un divisor de voltaje. A medida que la resistencia del FSR cambia con la fuerza aplicada, el voltaje en el pin de entrada analógica cambia proporcionalmente. Luego, Arduino puede leer este voltaje y convertirlo en una medida de tensión.
Para las células de carga, las conexiones suelen implicar un amplificador HX711:
Conecte el HX711 al Arduino de la siguiente manera:
El HX711 se comunica con Arduino mediante una interfaz serie. El pin DT (Datos) transmite los datos del sensor amplificados y digitalizados, mientras que el pin SCK (Reloj serie) proporciona la señal de sincronización para la comunicación. Al conectar estos pines al Arduino, puedes leer las mediciones de tensión de la celda de carga.
El código Arduino dependerá del tipo de sensor y de la funcionalidad deseada. A continuación se muestra un ejemplo de código para leer un FSR y mostrar los valores en el monitor serie:
sensor int constantePin = A0; // Pin analógico conectado al FSR
const int resistorValue = 10000; // Resistencia de la resistencia en serie
configuración nula() {
Serie.begin(9600); // Inicializa la comunicación serial
}
bucle vacío() {
int sensorValue = analogRead(sensorPin); // Lee el valor analógico del sensor
Serial.print('Valor del sensor: ');
Serial.println(sensorValue);
retraso(100); // Retraso por estabilidad
}
Este código lee el valor analógico del FSR conectado al pin de entrada analógica del Arduino (A0). La función `analogRead()` devuelve un valor entre 0 y 1023, que representa el voltaje en el pin de entrada analógica. Este valor luego se imprime en el monitor serie.
Para una celda de carga con un amplificador HX711, puede utilizar la biblioteca HX711:
#incluir 'HX711.h'
escala HX711;
constante int DT_PIN = 2;
constanteint SCK_PIN = 3;
configuración nula() {
Serie.begin(9600);
escala.begin(DT_PIN, SCK_PIN);
escala.set_scale();
escala.tara();
}
bucle vacío() {
Serial.print('Peso: ');
Serial.print(scale.get_units(), 1);
Serial.println('g');
retraso(1000);
}
Este código utiliza la biblioteca HX711 para interactuar con el amplificador HX711. La línea `HX711 scale;` crea una instancia de la clase HX711. La línea `scale.begin(DT_PIN, SCK_PIN);` inicializa el HX711 con los pines de datos y reloj. La línea `scale.set_scale();` establece el factor de calibración para la celda de carga. La línea `scale.tare();` establece el punto cero para la celda de carga. La función `scale.get_units()` devuelve el peso en gramos.
La calibración es crucial para obtener mediciones de tensión precisas. El proceso de calibración implica comparar la salida del sensor con valores de tensión conocidos y ajustar el código para compensar cualquier error. Sin una calibración adecuada, es posible que las lecturas del sensor no reflejen con precisión la fuerza de tensión real.
Para los FSR, puede calibrar registrando los valores del sensor en diferentes fuerzas conocidas y creando un mapeo entre los valores y las fuerzas correspondientes. Este mapeo se puede implementar mediante una tabla de búsqueda o una fórmula matemática.
Para las celdas de carga, la calibración generalmente implica el uso de pesos conocidos. Registre las lecturas brutas de la celda de carga sin aplicar peso (tara). Luego, coloque pesos conocidos en la celda de carga y registre las lecturas correspondientes. Utilice estos puntos de datos para calcular un factor de calibración (la relación entre el peso y la lectura). Aplique este factor de calibración en su código Arduino para convertir las lecturas sin procesar en mediciones de fuerza precisas. Cuantos más puntos de datos utilice, más precisa será su calibración.
- Filtrado: la aplicación de filtros digitales a los datos del sensor puede reducir el ruido y mejorar la precisión. Para este fin se utilizan habitualmente filtros de media móvil y filtros de Kalman.
- Compensación de temperatura: Los cambios de temperatura pueden afectar las lecturas del sensor. La implementación de técnicas de compensación de temperatura puede mejorar la precisión en un rango más amplio de temperaturas.
- Registro de datos: el registro de los datos del sensor en una tarjeta SD o plataforma en la nube permite el monitoreo y análisis a largo plazo.
- Comunicación inalámbrica: Agregar un módulo de comunicación inalámbrica (por ejemplo, Bluetooth o WiFi) permite el monitoreo remoto de las mediciones de tensión.
Los sistemas de medición de tensión con Arduino tienen una amplia gama de aplicaciones:
- Robótica: Monitoreo de carga en brazos robóticos para garantizar un funcionamiento seguro y evitar sobrecargas. Al monitorear la tensión en los cables o articulaciones de un brazo robótico, puede asegurarse de que el brazo no exceda su capacidad de carga máxima.
- Tecnología Wearable: Integración en la ropa para monitorear la actividad física o métricas de salud. Por ejemplo, se pueden integrar sensores de tensión en prendas deportivas para medir la tensión muscular durante el ejercicio o la rehabilitación.
- Monitoreo de Salud Estructural: Detección de tensiones en puentes y edificios para prevenir fallas. Se pueden instalar sensores de tensión en elementos estructurales críticos para monitorear los niveles de tensión y detectar problemas potenciales antes de que provoquen fallas catastróficas.
- Equipamiento deportivo: medición de métricas de rendimiento como fuerza de agarre o tensión muscular. Los sensores de tensión se pueden utilizar en equipos deportivos como raquetas de tenis o palos de golf para medir la fuerza aplicada por el deportista.
- Automatización Industrial: Monitoreo de carga en maquinaria para evitar sobrecargas y garantizar la seguridad. Los sensores de tensión se pueden utilizar para monitorear la carga en cintas transportadoras, grúas y otra maquinaria industrial para evitar sobrecargas y garantizar un funcionamiento seguro.
El sistema básico de medición de tensión descrito en este artículo se puede mejorar y ampliar aún más para satisfacer necesidades más específicas. Por ejemplo, la integración de múltiples sensores puede proporcionar una comprensión más completa de la distribución de tensión en un sistema. Agregar mecanismos de control de retroalimentación puede permitir que el sistema ajuste automáticamente los niveles de tensión según las lecturas del sensor. Además, la incorporación de algoritmos de aprendizaje automático puede permitir que el sistema aprenda de datos históricos y prediga tendencias de tensión futuras.
A medida que avanza la tecnología, podemos esperar ver sistemas de medición de tensión aún más sofisticados basados en Arduino y otros microcontroladores. Estos sistemas desempeñarán un papel cada vez más importante en una amplia gama de aplicaciones, desde garantizar la seguridad de nuestra infraestructura hasta mejorar el rendimiento de nuestros atletas.
Construir un sistema de medición de tensión simple con Arduino es una solución versátil y rentable para medir la fuerza en diversas aplicaciones. Al comprender los principios de funcionamiento, configurar correctamente el hardware y calibrar cuidadosamente el sensor, podrá lograr mediciones de fuerza precisas y confiables. Ya sea que esté construyendo una báscula digital, un brazo robótico o un equipo de prueba de materiales, la combinación de sensores de tensión y Arduino proporciona una plataforma poderosa para sus proyectos.
Un sensor de tensión es un dispositivo que mide la fuerza de tracción ejercida sobre un cable, cuerda u otro material flexible. A diferencia de los sensores de compresión, los sensores de tensión responden a fuerzas que estiran o alargan el elemento sensor.
Los extensímetros funcionan según el principio de que su resistencia eléctrica cambia cuando se someten a tensiones o tensiones mecánicas. Por lo general, están adheridos a la superficie del objeto bajo tensión y, a medida que el objeto se deforma, el extensómetro también se deforma, provocando un cambio en la resistencia que se puede medir.
Los sensores de flexión se utilizan normalmente para medir la flexión o la flexión, pero se pueden adaptar para medir la tensión en determinadas aplicaciones. Al conectar un sensor de flexión a un material flexible bajo tensión, el sensor puede detectar la cantidad de flexión causada por la fuerza de tensión.
El HX711 es un amplificador especializado diseñado para células de carga. Las celdas de carga producen cambios de voltaje muy pequeños en respuesta a la fuerza aplicada, a menudo en el rango de milivoltios. El HX711 amplifica este pequeño cambio de voltaje, haciéndolo legible para Arduino. También proporciona una salida digital estable y precisa, lo que reduce el ruido y mejora la precisión general de la medición de fuerza.
Para calibrar un sensor de tensión conectado a un Arduino, necesitará pesos o fuerzas conocidas. Primero, registre las lecturas sin procesar del sensor sin aplicar fuerza (tara). Luego, aplique pesos o fuerzas conocidas al sensor y registre las lecturas correspondientes. Utilice estos puntos de datos para calcular un factor de calibración (la relación entre fuerza y lectura). Aplique este factor de calibración en su código Arduino para convertir las lecturas sin procesar en mediciones de fuerza precisas.
