● Comprendre les amplificateurs de signaux vidéo
>> Comment la perte de signal se produit
>> Quand utiliser un amplificateur de signal vidéo
● Types d'amplificateurs de signaux vidéo
>> 2. Amplificateurs de distribution
>> 4. Amplificateurs de la tête de mât
● Outils et matériaux nécessaires
● Guide d'installation étape par étape
>> 1. Identifiez le meilleur emplacement pour l'amplificateur
>> 2. Préparez vos câbles et connecteurs
>> 3. Connectez l'antenne à l'amplificateur
>> 4. Connectez l'amplificateur au téléviseur ou au séparateur
>> 5. Alimenter l'amplificateur
>> 6. sécurisé et résistant aux intempéries (si l'extérieur)
● Configurations avancées et cas d'utilisation
>> Connexion de plusieurs téléviseurs
>> Intégrer avec les systèmes de théâtre à domicile
>> Utilisation d'amplificateurs avec des DVR et des dispositifs de streaming
>> Installations extérieures et distantes
>> Appartements et bâtiments multi-unités
>> Aucune amélioration du signal
● Meilleures pratiques pour l'amplification du signal
● FAQ
>> 1. Quelle est la différence entre un préamplificateur et un amplificateur de distribution?
>> 2. Puis-je utiliser plus d'un amplificateur dans ma configuration?
>> 3. Un amplificateur aidera-t-il si je n'ai aucun signal?
>> 4. Comment savoir si j'ai besoin d'un amplificateur?
>> 5. Les amplificateurs peuvent-ils être utilisés avec des signaux numériques et analogiques?
La télévision reste l'une des formes les plus populaires de divertissement et d'informations dans les maisons du monde entier. Cependant, la qualité du signal peut souvent être compromise par de longs courses de câbles, plusieurs appareils ou une faible réception en direct. Si vous avez déjà connu des pixélation, des décrocheurs de signaux ou une mauvaise qualité d'image, vous pouvez bénéficier de l'installation d'un Amplificateur de signal vidéo . Ce guide complet vous guidera à travers tout ce que vous devez savoir sur la connexion d'un amplificateur de signal vidéo à votre téléviseur, de la compréhension de la technologie aux conseils d'installation avancés et au dépannage.
Un amplificateur de signal vidéo, parfois appelé booster de signal de télévision, est un appareil électronique conçu pour renforcer le signal reçu d'une antenne ou d'une autre source vidéo avant d'atteindre votre téléviseur. L'objectif principal d'un amplificateur est de compenser la perte de signal qui se produit en raison de longs exécutions de câbles, de division du signal en plusieurs dispositifs ou de faible résistance au signal initial. Les amplificateurs ne peuvent pas créer de signal où il n'y en a pas, mais ils peuvent améliorer considérablement la qualité d'un signal faible ou dégradé.
La perte de signal, ou atténuation, est une conséquence naturelle de la transmission des signaux électriques sur les distances. Chaque pied de câble coaxial introduit une certaine perte et la division du signal en plusieurs téléviseurs ou dispositifs réduit encore la résistance du signal disponible pour chaque sortie. Les facteurs environnementaux, tels que les interférences d'autres dispositifs électroniques ou obstructions physiques, peuvent également dégrader la qualité du signal.
- Long Câble Runs: Si votre téléviseur est loin de l'antenne, la perte de signal peut devenir significative.
- plusieurs téléviseurs: la division du signal à plus d'un téléviseur peut l'affaiblir au point où certains téléviseurs reçoivent un signal pauvre ou non.
- Signal de source faible: si vous vivez loin des tours de diffusion ou dans une zone avec de nombreuses obstructions, votre antenne peut ne pas recevoir de signal fort.
- Systèmes de théâtre à domicile: les configurations complexes avec plusieurs appareils peuvent nécessiter une amplification pour maintenir la qualité de l'image.
Comprendre les différents types d'amplificateurs peut vous aider à choisir le bon pour vos besoins.

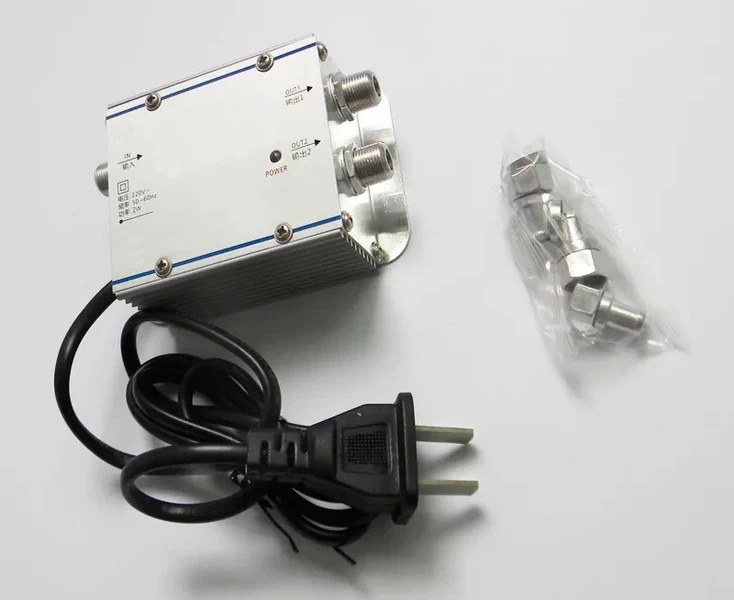

Ce sont des appareils simples qui se connectent directement en ligne avec votre câble coaxial, généralement entre l'antenne et le téléviseur ou le séparateur. Ils sont idéaux pour augmenter une seule série de câbles.

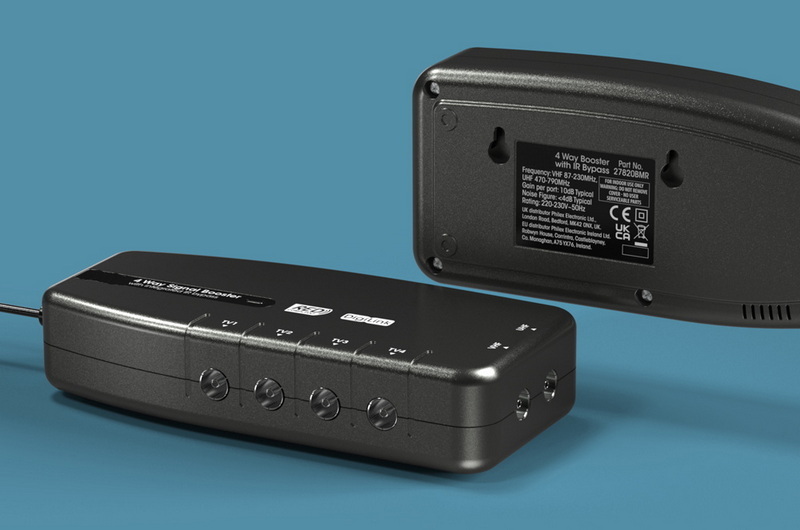

Conçus pour les maisons avec plusieurs téléviseurs, les amplificateurs de distribution ont plusieurs ports de sortie et maintiennent la force du signal sur toutes les sorties. Ils sont plus robustes et souvent utilisés dans des installations plus grandes ou des paramètres commerciaux.
Installé près de l'antenne, les pré-amplificateurs augmentent le signal avant de descendre le câble. Ils sont particulièrement utiles pour les antennes extérieures et les longs courses de câbles.
Semblable aux pré-amplificateurs, des amplificateurs de tête de mât sont installés près de l'antenne, souvent sur le mât lui-même. Ils sont résistants aux intempéries et conçus pour une utilisation en plein air.
Avant de commencer, rassemblez les outils et matériaux suivants pour assurer une installation fluide:
- amplificateur de signal vidéo (choisissez le type qui convient à votre configuration)
- câbles coaxiaux (de préférence RG6 pour une perte de signal minimale)
- Connecteurs de câbles coaxiaux (Type F)
- Splitter (si vous connectez plusieurs téléviseurs)
- Alimentation pour l'amplificateur (si nécessaire)
- Tournevis et matériel de montage (pour l'installation du mur ou du mât)
- Ruban électrique ou matériaux d'étanchéité (pour les installations extérieures)
- TV et antenne (pour les configurations en direct)
- Testeur de câble (facultatif, pour le dépannage avancé)
L'emplacement de votre amplificateur est essentiel pour des performances optimales. Pour la plupart des installations, l'amplificateur doit être aussi proche de la source de signal (antenne) que possible. Cela garantit que le signal le plus faible est amplifié avant qu'il ne puisse être encore dégradé par la perte de câbles ou la division.
Inspectez vos câbles coaxiaux pour tous les signes d'usure ou de dommages. Remplacez les câbles qui sont effilochés ou corrodés. Fixez en toute sécurité les connecteurs de type F aux extrémités de chaque câble.
Prenez le câble coaxial provenant de votre antenne et connectez-le au port d'entrée de l'amplificateur, généralement étiqueté 'dans ' ou 'ant in. ' Assurez-vous que la connexion est serrée pour éviter la fuite du signal.
À partir du port de sortie de l'amplificateur ( 'out ' ou 'tv out '), exécutez un câble coaxial vers l'entrée d'antenne de votre téléviseur. Si vous distribuez le signal à plusieurs téléviseurs, connectez la sortie de l'amplificateur à un séparateur, puis exécutez des câbles séparés du séparateur à chaque téléviseur.
La plupart des amplificateurs nécessitent une puissance externe. Branchez l'adaptateur d'alimentation dans une prise à proximité et connectez-le à l'entrée d'alimentation de l'amplificateur. Certains amplificateurs sont alimentés via des injecteurs de puissance USB ou en ligne, en particulier dans les configurations modernes.
Si vous installez l'amplificateur à l'extérieur ou sur un mât, utilisez des enceintes résistantes aux intempéries et scellez toutes les connexions avec du ruban électrique ou des matériaux d'étanchéité pour éviter les dommages à l'humidité.
Après l'installation, allumez votre téléviseur et utilisez la numérisation de canal ou la fonction automatique dans le menu Paramètres. Cela permet à votre téléviseur de détecter toutes les chaînes disponibles avec le signal amélioré.
Vérifiez la qualité du signal sur votre téléviseur. Si votre amplificateur a un contrôle de gain, ajustez-le pour trouver le niveau optimal. Trop d'amplification peut provoquer une surcharge et une distorsion du signal, tandis que trop peu peut ne pas améliorer les signaux faibles.
Si vous avez plusieurs téléviseurs dans votre maison, un amplificateur de distribution est le meilleur choix. Il vous permet de connecter plusieurs téléviseurs sans perte de signal significative. Chaque port de sortie fournit un signal solide et cohérent à chaque téléviseur.

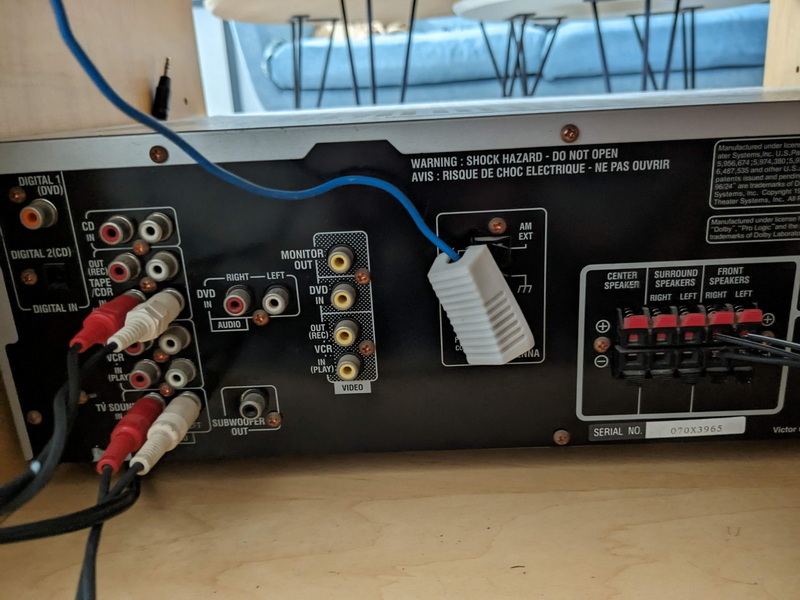

Les systèmes de théâtre Home impliquent souvent plusieurs appareils, tels que les récepteurs AV, les boîtes de streaming et les consoles de jeux. Un amplificateur de signal vidéo peut garantir que le signal reste fort et clair dans tout le système, en particulier dans les grandes maisons ou les configurations complexes.
Les DVR modernes et les dispositifs de streaming ont souvent des accordeurs intégrés. En amplifiant le signal avant d'atteindre ces appareils, vous pouvez assurer une meilleure qualité d'enregistrement et moins d'interruptions pendant le streaming.
Pour les maisons rurales ou les installations où l'antenne est loin du téléviseur, un pré-amplificateur ou un amplificateur de tête de mât est essentiel. Ces appareils augmentent le signal directement à la source, surmontant la perte significative qui peut se produire sur de longs cycles.
Dans les immeubles d'appartements ou les logements multi-unités, un amplificateur de distribution central peut fournir un signal fort à plusieurs unités ou chambres. Ceci est souvent géré par l'entretien des bâtiments, mais la compréhension de la configuration peut vous aider à résoudre les problèmes ou à demander des mises à niveau.
Même avec le meilleur équipement, des problèmes peuvent survenir. Voici quelques problèmes et solutions courantes:
- Vérifiez toutes les connexions: les connecteurs lâches ou corrodés peuvent empêcher l'amplificateur de fonctionner.
- Vérifiez l'alimentation électrique: assurez-vous que l'amplificateur reçoit de l'énergie.
- Positionnement de l'antenne: assurez-vous que l'antenne est pointue correctement et non obstruée.
- Réduisez le gain de l'amplificateur: si votre amplificateur a un contrôle de gain, abaissez-le.
- Retirer l'amplificateur: dans les zones avec des signaux très forts, un amplificateur peut ne pas être nécessaire.
- Utilisez des câbles blindés: les câbles coaxiaux blindés de haute qualité peuvent réduire les interférences.
- Évitez d'exécuter des câbles près des lignes électriques: l'interférence électrique peut dégrader la qualité du signal.
- Utilisez un amplificateur de distribution: les séparateurs standard peuvent affaiblir le signal; Un amplificateur de distribution maintient la résistance sur plusieurs sorties.
- Vérifier les adaptateurs et les prises: les alimentations défectueuses peuvent empêcher l'amplificateur de fonctionner.
- Utilisez des protecteurs de surtension: protégez votre équipement des surtensions de puissance.
- Utilisez les exécutions du câble les plus courtes: minimiser la distance entre l'antenne, l'amplificateur et la télévision.
- Choisissez le bon amplificateur: Faites correspondre le type d'amplificateur à vos besoins spécifiques (en ligne, distribution, pré-amplificateur ou tête de mât).
- Inspectez régulièrement l'équipement: nettoyez les connecteurs et remplacez les câbles usés.
- Évitez l'amplification inutile: utilisez un amplificateur uniquement si vous ressentez une perte ou une dégradation du signal.
- Monitor Qualité du signal: vérifiez périodiquement la force du signal de votre téléviseur et les lectures de qualité pour assurer des performances optimales.
- Documentez votre configuration: gardez un enregistrement de votre installation, y compris les longueurs de câbles et les paramètres de l'amplificateur, pour le dépannage futur.
La connexion d'un amplificateur de signal vidéo à votre téléviseur est un moyen pratique et efficace d'améliorer votre expérience de visionnage de la télévision, en particulier dans les environnements de signal difficiles. En comprenant les différents types d'amplificateurs, en utilisant des matériaux de qualité et en suivant les meilleures pratiques d'installation, vous pouvez assurer un signal fort et clair pour tous vos téléviseurs et appareils. Que vous ayez affaire à de longs courses de câbles, à plusieurs téléviseurs ou à une réception en direct faible, l'amplificateur et la configuration corrects peuvent faire toute la différence. Les vérifications régulières de maintenance et de signaux périodiques maintiendront votre système à son meilleur pour les années à venir.
Un pré-amplificateur est installé près de l'antenne pour augmenter le signal avant de descendre le câble, ce qui le rend idéal pour les longs courses de câbles ou les signaux faibles. Un amplificateur de distribution est utilisé pour maintenir la résistance du signal lors du division du signal en plusieurs téléviseurs.
Bien qu'il soit possible, l'utilisation de plusieurs amplificateurs peut entraîner une surcharge de signal et un bruit accru. Il est préférable d'utiliser un seul amplificateur correctement placé ou un amplificateur de distribution conçu pour vos besoins spécifiques.
Non, les amplificateurs ne peuvent que stimuler les signaux existants. Si votre antenne ne reçoit aucun signal, vous devrez peut-être le repositionner, passer à un modèle plus puissant ou répondre aux obstructions avant d'utiliser un amplificateur.
Si vous ressentez une pixélation, des abandons de canal ou une mauvaise qualité d'image, surtout après avoir divisé le signal ou exécuté des câbles longs, un amplificateur peut vous aider. Utilisez le compteur de résistance du signal de votre téléviseur pour évaluer la qualité actuelle de votre signal.
Oui, la plupart des amplificateurs modernes sont compatibles avec les signaux de télévision numériques et analogiques. Cependant, vérifiez toujours les spécifications pour assurer la compatibilité avec votre configuration.
