Les cellules de charge sont des composants essentiels dans diverses industries, fournissant une mesure précise de la force ou du poids. Parmi les différents types de cellules de charge, les cellules de charge de tension sont spécifiquement conçues pour mesurer les forces de traction. Cet article explore les différents types de Types de tension des cellules de charge , leurs applications et la technologie derrière eux.
Les cellules de charge sont des transducteurs qui convertissent une force ou un poids en signal électrique. Le type le plus courant est la cellule de charge de jauge de déformation, qui mesure la déformation causée par la force appliquée. Lorsqu'une charge est appliquée, les jauges de contrainte liées au corps de la cellule de charge changent leur résistance électrique, générant un signal de tension proportionnel à la force appliquée.

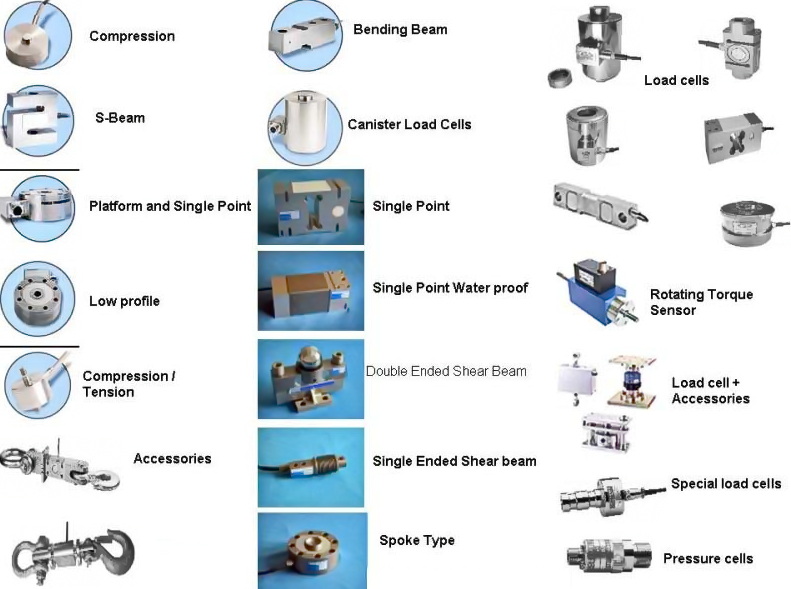

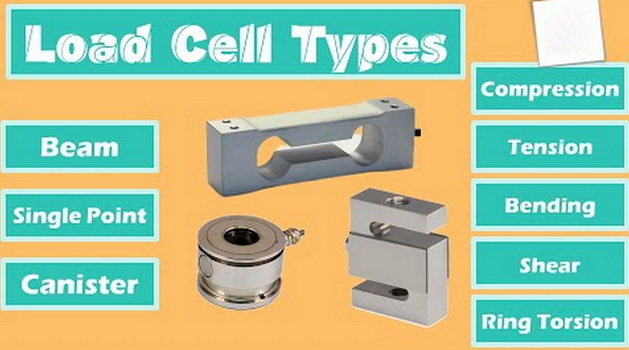

Les cellules de charge de tension peuvent être classées en fonction de leur conception et de leur application. Voici quelques-uns des types les plus courants:

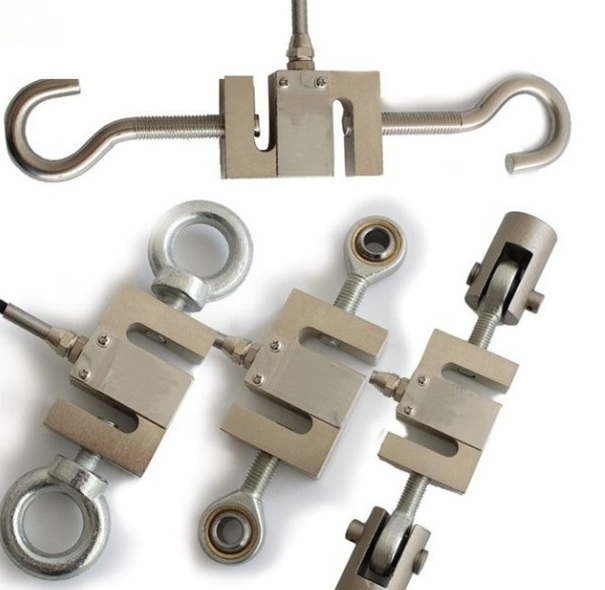

Les cellules de charge de type S, également appelées cellules de charge de faisceaux S, sont des dispositifs polyvalents qui peuvent mesurer les forces de tension et de compression. Ils comportent une forme 's ' qui leur permet d'être suspendus d'en haut ou montés entre deux points.
Applications:
- Échelles de grue
- Test de matériel
- peser les charges en suspension
Avantages:
- haute précision et fiabilité
- adapté aux mesures dynamiques
- Conception compacte
Limites:
- peut nécessiter un étalonnage pour des applications spécifiques
- Sensibilité aux facteurs environnementaux comme la température
Ces cellules de charge sont conçues pour mesurer les forces de tension en ligne et sont souvent utilisées dans des applications robustes. Ils ressemblent à des cellules de charge de type S mais sont généralement plus robustes.
Applications:
- Test d'amarrage et submersible
- Échelles de grue
- Mesure du remorquage et de la force de traction
Avantages:
- Haute capacité de charges lourdes
- Construction durable pour des environnements difficiles
- Facile à installer avec des exigences de configuration minimales
Limites:
- plus volumineux que les autres types
- Coût plus élevé en raison de matériaux robustes
Les cellules de charge de la cartouche peuvent mesurer les charges de compression et conviennent aux applications à haute capacité. Ils ont une forme cylindrique qui offre une stabilité sous des charges lourdes.
Applications:
- Échelles de camion
- Échelles de chemin de fer
- Applications industrielles robustes
Avantages:
- Excellente stabilité et précision sous des charges lourdes
- La conception robuste minimise le risque de dommages pendant l'utilisation
- polyvalent pour diverses applications industrielles
Limites:
- Plage limitée pour mesurer les forces de traction par rapport à d'autres types
- L'installation peut nécessiter des structures de support supplémentaires
Ces cellules de charge à double fonction peuvent mesurer les forces de tension et de compression, ce qui les rend très polyvalentes pour diverses applications.
Applications:
- Machines de test de matériaux
- Systèmes de contrôle de la qualité
- Surveillance structurelle
Avantages:
- Flexibilité dans l'application due à la double fonctionnalité
- peut être utilisé dans un large éventail d'environnements
- simplifie la gestion des stocks en réduisant le besoin de plusieurs types
Limites:
- L'étalonnage peut être complexe en raison de la double fonctionnalité
- une précision potentiellement inférieure par rapport aux modèles de tension ou de compression dédiés
Les cellules de charge par trou sont conçues pour mesurer la tension ou la compression en étant installées entre deux parties. Ils peuvent être enfilés sur une pièce ou utilisés dans les applications où l'espace est limité.
Applications:
- Test d'ancrage
- Test de fixation
- Tests d'amarrage en bateau
Avantages:
- La conception économe en espace permet l'installation dans les zones confinées
- Mesures de haute précision pour les applications critiques
- Intégration simple dans les systèmes existants
Limites:
- L'installation nécessite un alignement de précision
- peut ne pas gérer les charges aussi élevées que les autres types
Les cellules de charge de tension fonctionnent sur le principe des jauges de contrainte, qui détectent les changements de résistance causés par la déformation lorsqu'une force de traction est appliquée. La déformation entraîne un signal de tension qui peut être calibré pour représenter la force mesurée.
Le mécanisme de travail de base comprend:
1. Application de force: Lorsqu'une force de traction est appliquée, elle provoque une déformation dans la cellule de charge.
2.
3. Conversion du signal: le changement de résistance est converti en un signal électrique proportionnel à la force appliquée.
4. Signal de sortie: ce signal est ensuite traité par un circuit électronique, résultant souvent en une sortie lisible sur un système d'affichage ou d'acquisition de données.
Les cellules de charge de tension offrent plusieurs avantages:
- Précision: ils fournissent des mesures précises des forces de traction, cruciales pour les applications critiques de sécurité.
- Polvalence: de nombreux modèles peuvent mesurer à la fois la tension et la compression, ce qui les rend adaptables à diverses tâches.
- Facilité d'installation: la plupart des cellules de charge de tension sont livrées avec des points de fixation pour une configuration facile.
Les cellules de charge de tension sont largement utilisées dans diverses industries en raison de leur fiabilité et de leur précision:
Dans les paramètres de fabrication, les cellules de charge de tension surveillent la tension dans les câbles et les fils pendant les processus de production. Cela garantit le contrôle de la qualité et aide à prévenir les défauts causés par des niveaux de tension inappropriés.
Dans la construction, ces cellules de charge mesurent les forces de traction dans des structures comme les ponts et les bâtiments. Les ingénieurs utilisent ces données pour assurer l'intégrité structurelle et la sécurité pendant les phases de construction.
L'industrie aérospatiale repose sur des cellules de charge de tension pour tester la résistance à la traction des matériaux et la durabilité avant d'être utilisées dans les composants des avions. Ce test est vital pour garantir que les normes de sécurité sont respectées.
Dans les secteurs d'énergie tels que les installations d'éoliennes, les cellules de charge de tension surveillent les forces agissant sur les câbles et les composants structurels, fournissant des données nécessaires aux évaluations de maintenance et de sécurité.
Dans les applications automobiles, les cellules de charge de tension sont utilisées pendant les tests de collision pour mesurer les forces exercées sur les véhicules pendant les collisions, aidant les fabricants à améliorer les caractéristiques de sécurité.
Lors du choix d'une cellule de charge de tension, plusieurs facteurs doivent être pris en compte:
1. Exigences de capacité: déterminer la charge maximale attendue pour sélectionner un modèle avec une capacité appropriée.
2. Conditions environnementales: Considérez des facteurs tels que la température, l'humidité et l'exposition aux produits chimiques qui peuvent affecter les performances.
3. Espace d'installation: évaluer l'espace disponible pour l'installation; Certains modèles peuvent nécessiter plus d'espace que d'autres.
4. Type de mesure: Décidez si vous avez besoin d'une cellule de tension dédiée ou de l'une capable de mesurer à la fois la tension et la compression.
5. Besoins d'étalonnage: Comprenez à quelle fréquence vous devrez calibrer l'appareil en fonction des exigences de précision de votre application.
Un bon entretien prolonge la durée de vie des cellules de charge de tension et assure des mesures précises:
1. Calibrage régulier: planifier les contrôles d'étalonnage périodiques pour maintenir la précision.
2. Protection environnementale: protéger les cellules de charge des conditions environnementales difficiles à l'aide de boîtiers ou de couvertures.
3. Inspections visuelles: effectuer des inspections visuelles régulières pour les signes d'usure ou de dommages.
4. Manipulation appropriée: gérer avec soin pendant l'installation ou la maintenance pour éviter les chocs mécaniques ou le désalignement.
5. Documentation: Tenez les registres des dates d'étalonnage et des activités de maintenance pour référence.
Les types de tension de cellules de charge jouent un rôle crucial dans la mesure avec précision des forces de traction à travers diverses applications. Comprendre les différents types disponibles aide les industries à sélectionner le modèle approprié pour leurs besoins spécifiques, en garantissant la sécurité et l'efficacité des opérations.
En considérant des facteurs tels que les exigences de capacité, les conditions environnementales, l'espace d'installation, le type de mesure et les pratiques de maintenance, les organisations peuvent maximiser les performances de leurs cellules de charge de tension tout en minimisant les risques associés à des mesures inexactes.
Une cellule de charge de tension est un type de transducteur conçu pour mesurer les forces de traction ou de traction en convertissant la tension en signal électrique.
Les cellules de charge de type S peuvent mesurer à la fois les forces de tension et de compression, ce qui les rend polyvalentes pour diverses applications telles que les échelles de grue et les tests de matériaux.
Des industries telles que la fabrication, la construction, l'aérospatiale, l'énergie et l'automobile utilisent couramment des cellules de charge de tension pour diverses applications.
Oui, de nombreuses cellules de charge de tension sont conçues pour mesurer également les forces de compression, offrant une double fonctionnalité.
Le choix de la bonne cellule de charge de tension dépend de facteurs tels que les exigences de capacité, les conditions environnementales et les besoins d'application spécifiques. La consultation avec un spécialiste peut aider à déterminer la meilleure option.
