● Comprendre les capteurs de force
● Comment fonctionnent les capteurs de force
● Applications des capteurs de force
● Avantages de l'utilisation de capteurs de force
● FAQ
>> 1. Quels types de forces peuvent être mesurés par des capteurs de force?
>> 2. Comment choisir le bon capteur de force pour mon application?
>> 3. Les capteurs de force sont-ils sensibles aux conditions environnementales?
>> 4. Puis-je utiliser un capteur de force en robotique?
>> 5. Comment puis-je interfacer un capteur de force avec un microcontrôleur?

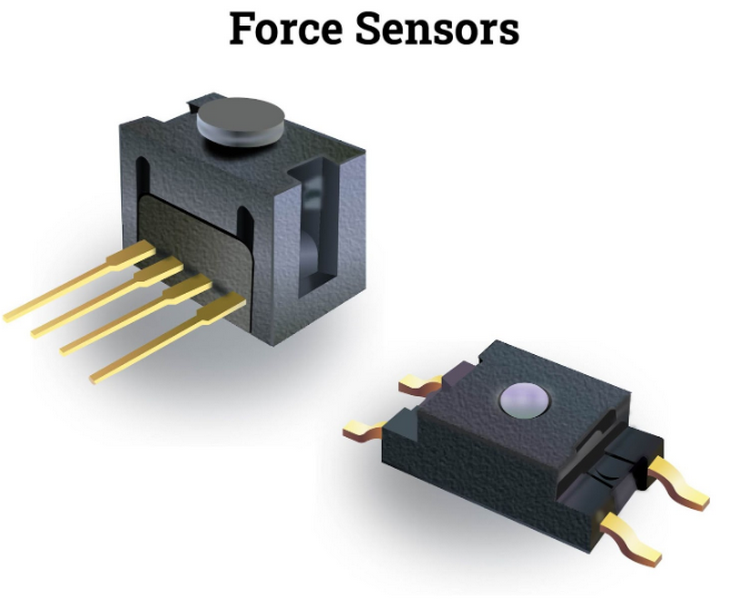

Les capteurs de force sont des dispositifs essentiels qui mesurent la quantité de force appliquée à un objet et convertissent cette force en une sortie mesurable, souvent sous la forme d'un signal électrique. Ils sont largement utilisés dans diverses industries, y compris les secteurs de la robotique, de la fabrication, des soins de santé et de l'automobile. En fournissant des données critiques sur les forces agissant sur les structures et les matériaux, les capteurs de force permettent aux ingénieurs et aux scientifiques d'analyser efficacement le stress et la déformation.
Les capteurs de force fonctionnent sur le principe de détection des changements mécaniques causés par une force externe. Ces modifications sont ensuite converties en données qui peuvent être interprétées par des systèmes électroniques. Les composants de base d'un capteur de force comprennent:
- Composant mécanique: cette partie interagit directement avec la force externe.
- Transducteur: convertit la force mécanique en un signal électrique. Différentes technologies peuvent être utilisées à cette fin, notamment le piézoélectrique, les jauges de contrainte et les changements capacitifs.
- Conditionneur de signal: traite le signal brut dans un format plus interprétable (comme la tension ou le courant).
Il existe plusieurs types de capteurs de force, chacun conçu pour des applications spécifiques et des principes de fonctionnement:
- Capteurs de jauge de déformation: ces capteurs mesurent la force en détectant les changements de résistance électrique lorsqu'un matériau se déforme sous contrainte. Ils sont très précis et couramment utilisés dans les applications industrielles.
- Cellules de charge: un type de capteur de force qui convertit la force appliquée en un signal électrique. Les cellules de charge sont répandues dans les systèmes de pesage et les tests de matériaux.
- Capteurs piézoélectriques: ceux-ci génèrent une tension lorsque la contrainte mécanique est appliquée. Ils sont particulièrement utiles pour les mesures dynamiques où des changements rapides se produisent.
- Capteurs capacitifs: mesurer les variations de capacité résultant de changements physiques lorsqu'une force est appliquée. Ces capteurs sont souvent utilisés dans les applications sensibles au toucher.
- Capteurs de force optique: utilisez des propriétés lumineuses pour mesurer les forces, idéales pour les applications de haute précision.
- Capteurs de force magnétique: mesurez les changements dans les champs magnétiques dus aux forces appliquées, adaptées aux environnements à interférence électromagnétique élevée.
Le fonctionnement d'un capteur de force implique plusieurs étapes:
1. Application de force: Lorsqu'une force est appliquée au capteur, elle provoque une déformation dans le composant mécanique.
2. Génération du signal: le transducteur détecte cette déformation et génère un signal électrique proportionnel à la force appliquée.
3. Conditionnement du signal: le conditionneur de signal traite le signal brut pour le rendre adapté à une analyse ou à l'affichage plus approfondi.
Les capteurs de force ont un large éventail d'applications sur différents champs:
- Robotique: Utilisé pour fournir aux robots un sentiment de contact ou de préhension, leur permettant de manipuler délicatement les objets.
- Santé: intégrés dans des dispositifs médicaux tels que les moniteurs de pression artérielle et les prothèses pour fournir des commentaires sur les forces appliquées.
- Industrie automobile: utilisé dans les systèmes de contrôle de la qualité pour les applications sensibles au toucher comme les airbags et la détection d'occupation des sièges.
- Fabrication: Surveillez les forces pendant les processus de production pour assurer la précision et la sécurité.
Les avantages de l'utilisation de capteurs de force comprennent:
- Précision: ils fournissent des mesures précises essentielles pour le contrôle de la qualité et la sécurité.
- Volyvylity: applicable dans diverses industries et adaptable à différents besoins de mesure.
- Surveillance en temps réel: activer la surveillance continue des forces, en fournissant une rétroaction immédiate pour les ajustements.
Bien que les capteurs de force offrent de nombreux avantages, il y a des défis impliqués:
- Besoins d'étalonnage: L'étalonnage régulier est nécessaire pour maintenir la précision au fil du temps.
- Facteurs environnementaux: la température, l'humidité et d'autres conditions environnementales peuvent affecter les performances du capteur.
- Considérations de coûts: les capteurs de haute qualité peuvent être coûteux, nécessitant une sélection minutieuse en fonction des besoins d'application.
Les capteurs de force jouent un rôle crucial dans la technologie moderne en fournissant des données vitales sur les forces agissant sur des objets. Leur capacité à convertir les forces mécaniques en sorties mesurables les rend indispensables dans diverses industries. À mesure que la technologie progresse, le développement de capteurs de force plus sophistiqués et précis continuera d'améliorer leurs applications, ouvrant la voie aux innovations en robotique, en soins de santé, en fabrication et au-delà.
Les capteurs de force peuvent mesurer divers types de forces, notamment la tension, la compression, les forces de cisaillement et le couple en fonction de leur conception et de leur application.
Le choix du bon capteur dépend de facteurs tels que le type de force mesuré (tension ou compression), exigences de précision, conditions environnementales et espace disponible pour l'installation.
Oui, des facteurs environnementaux tels que la température et l'humidité peuvent affecter les performances des capteurs de force; L'étalonnage est donc important pour maintenir la précision.
Absolument! Les capteurs de force sont largement utilisés en robotique pour donner aux machines un sentiment de contact ou de préhension, ce qui leur permet d'interagir en toute sécurité avec leur environnement.

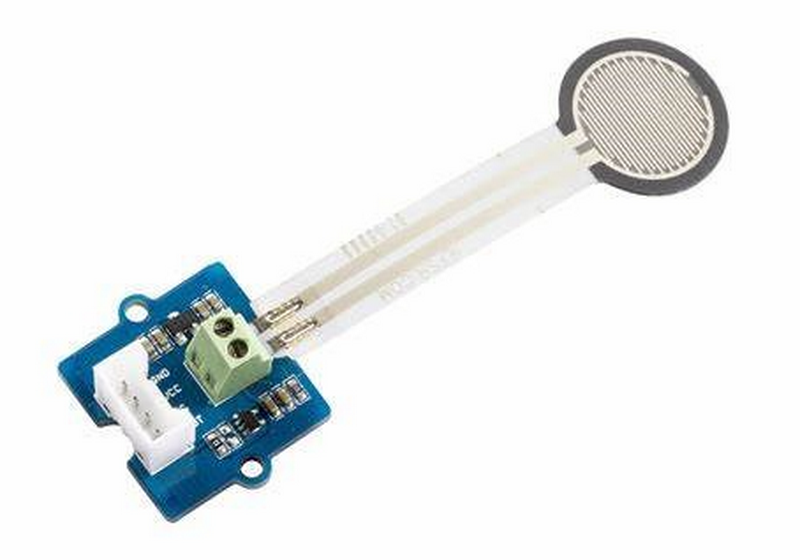

Pour interfacer un capteur de force avec un microcontrôleur comme Arduino, vous le connectez généralement à l'aide d'un circuit de diviseur de tension qui vous permet de lire les changements de résistance comme variations de tension.
