● Introduction à Hyd-Mech S20P
>> Caractéristiques clés de Hyd-Mech S20P
● Importance de la tension des lames
>> Tension de lame recommandée pour Hyd-Mech S20P
● Réglage de la tension de la lame sur Hyd-Mech S20P
>> Conseils pour des performances de lame optimales
● Avantages d'une tension de lame appropriée
● Problèmes communs avec la tension des lames
>> Fissures
● Techniques avancées pour la gestion des tensions des lames
>> Utilisation d'un capteur de tension lame
● Dépannage des problèmes de tension de lame communes
● FAQ
>> 1. Quelle est la tension de la lame recommandée pour le Hyd-Mech S20P?
>> 2. Comment ajuster la tension de la lame sur le Hyd-Mech S20P?
>> 3. Quelles sont les conséquences de la sous-tension de la lame?
>> 4. À quelle fréquence dois-je vérifier la tension des lames?
>> 5. Puis-je utiliser un capteur de tension lame avec le Hyd-Mech S20P?

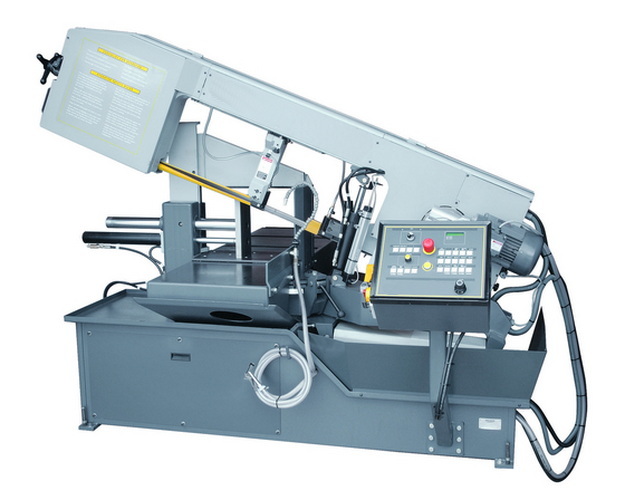

Le HYD-MECH S20P est une scie à pivot horizontale semi-automatique conçue conçue pour une coupe efficace de divers matériaux, y compris les métaux. Il dispose d'un écran LCD numérique qui montre le mode machine, des pièces coupées, de la vitesse de la lame, de la tension des lames et d'autres paramètres critiques, ce qui en fait un choix idéal pour les applications de coupe de précision. L'un des facteurs clés pour atteindre des performances optimales avec le S20P est de définir le bon Tension de la lame . Dans cet article, nous explorerons les meilleures pratiques pour les paramètres de tension des lames sur le HYD-MECH S20P et discuterons de la façon d'optimiser ses performances.
Le Hyd-Mech S20P est équipé d'une lame de 1 pouce et a une capacité de coupe de 13 pouces de haut de 18 pouces de large à 90 degrés. Il est alimenté par un moteur de 3 HP et dispose d'un lecteur de lame direct piloté par onduleur, permettant des vitesses de lame réglables. La scie est conçue pour un fonctionnement semi-automatique, fournissant des ascenseurs de tête hydrauliques et un serrage des matériaux, ce qui simplifie le processus de coupe et améliore la productivité.
- Affichage de l'écran LCD numérique: fournit des données en temps réel sur le mode machine, des pièces coupées, une vitesse de lame, une tension des lames, etc.
- Conception de la tête de swing: permet des coupes à onglets entre 90 et 30 degrés, améliorant la polyvalence.
- Recirculation du liquide de refroidissement inondable: Aide à maintenir la durée de vie des lames en gardant la zone coupée fraîche.
- Tension manuelle des lames: permet un contrôle précis sur la tension des lames avec une lecture numérique.
La tension de la lame est cruciale pour la performance et la longévité de la scie du groupe. Une bonne tension garantit que la lame fonctionne en douceur, maintient sa forme et coupe efficacement sans usure ni vibration excessive. Les lames sous tension peuvent ne pas suivre correctement et peuvent entraîner de mauvaises performances de coupe, tandis que les lames en surmende peuvent provoquer une usure prématurée ou même une rupture.
Pour le Hyd-MECH S20P, la tension de lame recommandée varie généralement entre 1250 kg et 1350 kg. Cette plage est conçue pour fournir des performances de coupe optimales tout en minimisant le risque de dommages aux pales. Cependant, des exigences de tension spécifiques peuvent varier en fonction du type de matériau coupé et de l'état de la scie.
L'ajustement de la tension de la lame sur le S20P implique d'utiliser le système de tension manuel. Voici un guide étape par étape:
1. Assurer la sécurité: portez toujours un équipement de protection lorsque vous travaillez avec des machines.
2. Accédez au système de tension: Localisez la poignée de tension, généralement trouvée près des roues de lame.
3. Tournez la poignée du tendeur: faites pivoter la poignée dans le sens des aiguilles d'une montre jusqu'à ce que la tension souhaitée soit atteinte, comme indiqué sur l'affichage numérique.
4. Vérifiez le suivi de la lame: Après avoir réglé la tension, faites du jogging la lame quelques rotations pour vous assurer qu'elle suit correctement sur les roues.
- Entretien régulier: inspectez et nettoyez régulièrement les guides de lame et le système de tension pour assurer un fonctionnement en douceur.
- Sélection du matériau: choisissez le type de lame et la tension appropriés en fonction du matériau en cours de coupe. Par exemple, les matériaux plus durs peuvent nécessiter une tension plus élevée.
- Système de liquide de refroidissement: Assurez-vous que le système de liquide de refroidissement fonctionne correctement pour éviter la surchauffe, ce qui peut affecter la tension et les performances de la lame.
La tension de lame appropriée offre plusieurs avantages:
- Amélioration de la précision de coupe: réduit les vibrations et assure des coupes droites.
- Vie à la lame prolongée: empêche l'usure prématurée sur la lame.
- Sécurité accrue: minimise le risque de rupture de la lame pendant le fonctionnement.
Les fissures de grenade sont un problème courant lié à une mauvaise tension à la lame. Ces fissures se produisent dans les guilles (espaces entre les dents) et peuvent entraîner une défaillance de la lame. Pour éviter les fissures de grenade, assurez-vous que la lame n'est pas surtendue et que la tension est cohérente à travers la lame.
Les lames sous tension peuvent ne pas réduire efficacement et peuvent entraîner un mauvais suivi. Si la lame est sous tension, elle peut ne pas commencer correctement ou peut vibrer excessivement pendant le fonctionnement.
Alors que le HYD-MECH S20P propose une tension manuelle avec une lecture numérique, l'utilisation d'un capteur de tension à lame externe peut fournir une précision supplémentaire dans les applications à haute demande. Ces capteurs peuvent surveiller en continu la tension de la lame et les opérateurs d'alerte à tout écart, garantissant des performances et une sécurité optimales.
Certaines scies à bande avancées permettent une tension dynamique, où la tension est ajustée automatiquement en fonction des conditions de coupe. Bien que le S20P n'ait pas cette fonctionnalité, la compréhension des principes de tension dynamique peut aider les opérateurs à mieux gérer la tension des lames manuellement.
Si la lame vibre excessivement, cela peut être dû à une tension incorrecte. Vérifiez la tension et ajustez-la conformément aux directives du fabricant. Assurez-vous également que la lame est correctement assise sur les roues et que les guides sont correctement alignés.
Une rupture de la lame peut se produire en raison d'une surtension ou d'un suivi inapproprié. Inspectez régulièrement la lame pour les signes d'usure et ajustez la tension au besoin. De plus, assurez-vous que la scie est correctement entretenue et que les paramètres de coupe conviennent au matériau coupé.
La définition de la tension de lame correcte sur le Hyd-Mech S20P est essentielle pour les performances optimales et la longévité de la scie. En suivant la plage de tension recommandée et en garantissant un ajustement approprié, les utilisateurs peuvent améliorer l'efficacité de la réduction, réduire les coûts de maintenance et améliorer la sécurité globale. L'affichage numérique et le système de tension manuel du S20P facilitent l'obtention de l'équilibre parfait pour diverses tâches de coupe.
La tension de la lame recommandée pour le Hyd-MECH S20P se situe entre 1250 kg et 1350 kg.
Réglez la tension de la lame en tournant la poignée du tendeur dans le sens des aiguilles d'une montre jusqu'à ce que la tension souhaitée soit atteinte, comme indiqué sur l'affichage numérique.
La sous-tension peut entraîner un mauvais suivi des lames, une coupe inefficace et une défaillance potentielle de la lame.
La tension de la lame doit être vérifiée régulièrement, surtout après l'installation d'une nouvelle lame ou lors du changement de matériaux de coupe.
Bien que le S20P présente une tension manuelle avec une lecture numérique, l'utilisation d'un capteur de tension de lame externe n'est généralement pas nécessaire, mais peut être bénéfique pour une surveillance précise dans les applications à haute demande.
