A terhelési cellák különféle alkalmazások alapvető elemei, az ipari mérlegektől az orvostechnikai eszközökig. Átalakítják az erőt vagy a súlyt elektromos jelzé, lehetővé téve a pontos méréseket. A betöltési cellák programozása magában foglalja az összetevők megértését, a megfelelő vezetéket és a kód írását az adatok értelmezéséhez. Ez a cikk vezeti Önt a programozás folyamatán a Terhelési cella , a népszerű HX711 erősítőre és az Arduino platformra összpontosítva.
A terhelési cella egy olyan transzducer, amely a mechanikai erőt elektromos jelré alakítja. A leggyakoribb terhelési cella a törzsmérő terhelési cella, amely a deformáció mérésére használja a törzsmérők elvét. Terhelés esetén a feszültségmérő deformálódik, megváltoztatva annak elektromos ellenállását. Ezt a változást mérik és súlyolvasássá alakítják.
1. Kompressziós terhelési cellák: Ezek a terhelési cellák kompressziós módon mérik a rájuk alkalmazott erőt. Ezeket általában mérlegekben és mérlegrendszerekben használják.
2. feszítő terhelési cellák: Ezek mérik az alkalmazott erőt húzó módon. Gyakran alkalmazzák azokat olyan alkalmazásokban, mint a függő mérlegek.
3. hajlító gerenda -terhelési cellák: Ezeket alkalmazzák azokban az alkalmazásokban, ahol a terhelést egy gerendára alkalmazzák, ami meghajlik. Gyakran megtalálhatók ipari mérlegekben.
A betöltési cellák programozásához a következő összetevőkre lesz szüksége:
- Terhelési cella: A súly mérésére szolgáló elsődleges érzékelő.
-HX711 erősítő: Precíziós 24 bites analóg-digitális konverter (ADC), amelyet mérlegek és ipari vezérlési alkalmazásokhoz terveztek.
- Mikrovezérlő: Arduino tábla (például Arduino Uno vagy Nano) az adatok feldolgozásához.
- Jumper vezetékek: Az alkatrészek közötti kapcsolatok kialakításához.
- Kenyérlemez: Opcionális, az áramkör prototípusának prototípusának.

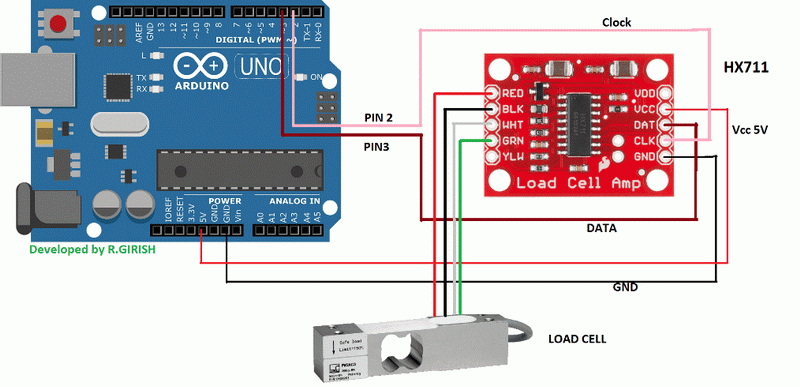

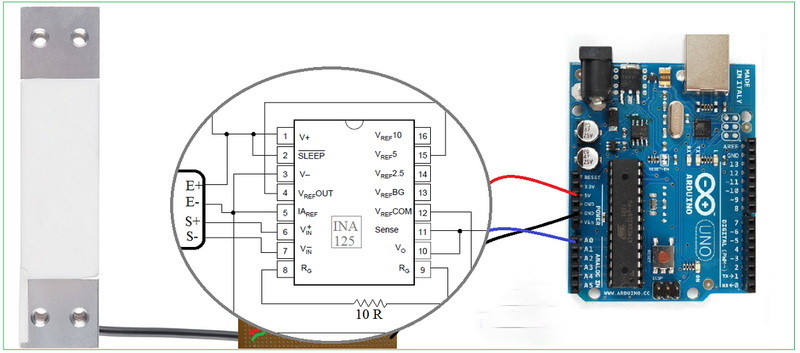

A terhelési cellának általában négy vezetéke van: piros, fekete, fehér és zöld. A huzalozás a következő:
- Piros vezeték: Csatlakozzon az E+ -hoz (gerjesztési pozitív) a HX711 -en.
- Fekete huzal: Csatlakozzon e- (gerjesztési negatív) a HX711-en.
- Fehér vezeték: Csatlakozzon az A- (jel negatív) -hoz a HX711-en.
- Zöld vezeték: Csatlakozzon a+ (jel pozitív) -hoz a HX711 -en.

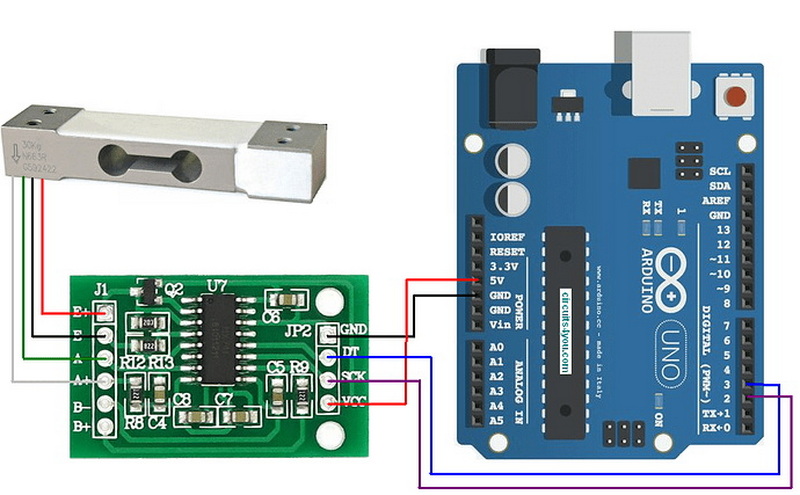

A HX711 -nek két kimeneti csapja van, amelyeket az Arduino -hoz kell csatlakoztatni:
- DT (adatok): Csatlakozzon az Arduino digitális csapjához (pl. 3. érintkező).
- SCK (óra): Csatlakozzon egy másik digitális csaphoz az Arduino -n (pl. 2. érintkező).
Ezenkívül csatlakoztassa a HX711 VCC és GND csapjait az Arduino 5 V és GND csapjaihoz.
A kód megírása előtt telepítenie kell a HX711 könyvtárat az Arduino IDE -be. Ez a könyvtár egyszerűsíti a HX711 -es adatok olvasásának folyamatát.
1. Nyissa meg az Arduino IDE -t.
2. Lépjen a Sketch> Könyvtár> Könyvtárak kezelése elemre.
3. Keresse meg a 'hx711 ' -t, és telepítse a Bogdan Necula könyvtárat.
A kalibrálás elengedhetetlen a pontos mérésekhez. A terhelési cella kalibrálásához meg kell határoznia a kalibrációs tényezőt. Így kell csinálni:
1. Helyezzen ismert súlyt a terhelési cellára.
2. Módosítsa a „Scale.set_scale ()” sort a kódban a kalibrációs tényező beállításához.
3. Töltse fel a kódot, és figyelje meg a kimenetet a soros monitorban.
4. Állítsa be a kalibrációs tényezőt, amíg a kimenet megegyezik az ismert súlyával.
A vezetékezés és a programozás után itt az ideje, hogy tesztelje a terhelési cellát. Kövesse ezeket a lépéseket:
1. Töltse fel a kódot az Arduino -ba.
2. Nyissa meg a soros monitort az Arduino IDE -ben.
3. Helyezze a súlyokat a terhelési cellára, és figyelje meg a leolvasásokat.
Ha a leolvasások stabilak és pontosak, akkor a terhelési cellája sikeresen programozva van!
A terhelési cellákat különféle alkalmazásokban használják, ideértve a következőket is:
- Ipari mérlegelés: Mérlegekben használják a gyárakban lévő termékek mérésére.
- Orvosi eszközök: olyan eszközökben használják, mint a betegek mérlege és az erőmérési rendszerek.
- Autóipari tesztelés: Az erők mérésére az ütközésvizsgálatokban és a járműdinamikában.
- Robotika: Robotkarokban használják a pontos súlyméréshez.
- Mezőgazdaság: A precíziós gazdálkodáshoz használják a talaj és a növényi súlyok mérésére.
Ha észreveszi az ingadozó leolvasásokat, ellenőrizze a következőket:
- Győződjön meg arról, hogy az összes kapcsolat biztonságos -e.
- Győződjön meg arról, hogy a terhelési cella megfelelően kalibrálódik -e.
- Ellenőrizze, hogy nincs -e elektromos zaj a közeli eszközöktől.
Ha a soros monitorban nincs kimenet:
- Ellenőrizze, hogy a HX711 megfelelően van -e.
- Ellenőrizze a kábelezési csatlakozásokat.
- Gondoskodjon arról, hogy a megfelelő csapok meghatározzák a kódban.
Ha a súlyolvasások helytelenek:
- A terhelési cellát ismert súlyokkal újrakalibrálja.
- Győződjön meg arról, hogy a terhelési cella nem túlterhelt a kapacitásán túl.
Miután elsajátította a betöltési cellák programozásának alapjait, felfedezheti a fejlett technikákat a projekt javítása érdekében:
1. Adatnaplózás: SD -kártya modul segítségével naplózza az időbeli adatokat. Ez hasznos lehet a súlyváltozások trendeinek megfigyelésére.
2. Vezeték nélküli kommunikáció: Végezzen el vezeték nélküli modulokat, például a Wi-Fi (ESP8266) vagy a Bluetooth (HC-05), hogy a súlyadatokat okostelefonra vagy számítógépre küldje.
3. Integráció más érzékelőkkel: Kombinálja a terhelési cellát más érzékelőkkel (például hőmérséklet vagy páratartalom -érzékelők) a bonyolultabb alkalmazásokhoz, például a termékek súlyának ellenőrzése ellenőrzött környezetben.

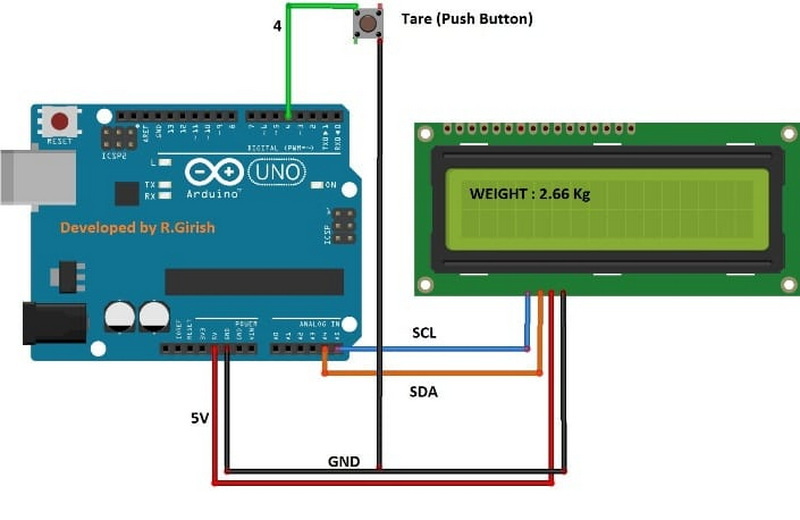

4. Felhasználói felület: Hozzon létre egy felhasználói felületet LCD vagy OLED kijelző segítségével, hogy valós idejű súlyolvasásokat és egyéb releváns információkat jelenítsen meg.
5. Mobilalkalmazások: Készítsen egy mobilalkalmazást, amely csatlakozik az Arduino projektjéhez, hogy megjelenítse a súlyolvasásokat és riasztásokat küldjön bizonyos küszöbértékek elérésekor.
A terhelési cellák programozása félelmetesnek tűnhet, de a megfelelő alkatrészekkel és útmutatásokkal kezelhető feladatgá válik. A cikkben vázolt lépések betartásával sikeresen beállíthat egy HX711 erősítővel és Arduino -val rendelkező terhelési cellát. Akár személyes projektek, akár ipari alkalmazások esetén, a betöltési cellák programozásának megértése megnyitja a lehetőségek világát a pontos súlymérés érdekében.
A terhelési cella olyan eszköz, amely egy erőt vagy súlyt elektromos jelzé alakít, lehetővé téve a súly vagy az erő pontos mérését.
A terhelési cella kalibrálásához tegyen rá egy ismert súlyt, állítsa be a kalibrációs tényezőt a kódba, és ügyeljen arra, hogy a kimenet megegyezzen az ismert súlyával.
A HX711 egy pontosságú 24 bites analóg-digitális konverter, amelyet mérlegek és ipari vezérlési alkalmazásokhoz terveztek, amelyeket általában terhelési cellákkal használnak.
Igen, a feszítő terhelési cellákat kifejezetten a szakítóerők mérésére tervezték, és olyan alkalmazásokban használhatók, mint a függő mérleg.
A terhelési sejteket különféle alkalmazásokban használják, ideértve az ipari mérlegelést, az orvostechnikai eszközöket, az autóipari tesztelést, a robotikát és a mezőgazdaságot.
