Pengkabelan sel beban adalah langkah penting dalam menyiapkan sistem penimbangan, baik untuk aplikasi industri, eksperimen laboratorium, atau proyek DIY. Sel beban adalah sensor yang mengubah gaya atau berat menjadi sinyal listrik, yang kemudian dapat diukur dan ditampilkan. Artikel ini akan memandu Anda melalui proses kabel sel beban, termasuk komponen yang diperlukan, diagram kabel, dan tips praktis untuk memastikan pengukuran yang akurat.

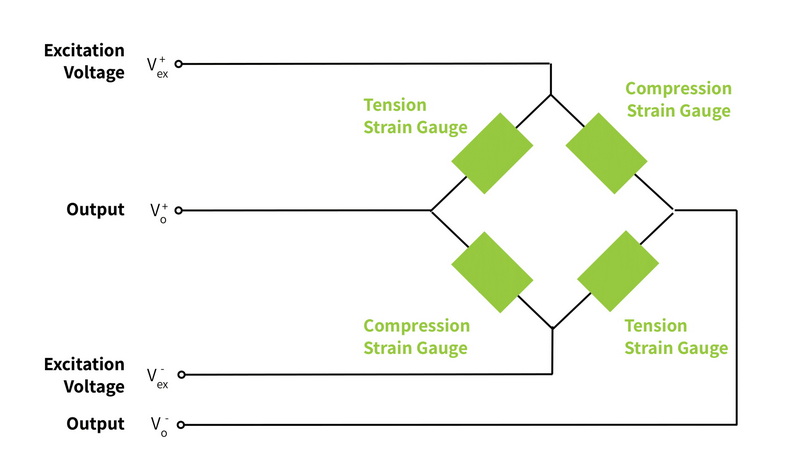

Sebelum menyelam ke dalam proses kabel, penting untuk memahami apa itu sel beban dan cara kerjanya. Sel beban biasanya terdiri dari elemen logam yang cacat di bawah beban. Deformasi ini mengubah resistansi pengukur regangan yang melekat pada elemen, menghasilkan sinyal listrik yang dapat diukur. Sel beban datang dalam berbagai jenis, termasuk:
- Sel beban kompresi: Digunakan untuk mengukur gaya tekan.
- Sel beban tegang: Dirancang untuk mengukur gaya tarik.
- Sel beban balok geser: biasa digunakan dalam skala industri.
Untuk memasang sel beban, Anda akan memerlukan komponen berikut:
1. Load Cell: Sensor itu sendiri.
2. Pengkabelan: Biasanya, memuat sel dilengkapi dengan empat atau enam kabel.
3. Sirkuit Pengkondisian Penguat/Sinyal: Untuk memperkuat sinyal kecil dari sel beban.
4. Mikrokontroler atau Unit Tampilan: Membaca dan Menampilkan Berat.
5. Catu Daya: Untuk memberi daya pada sel beban dan elektronik terkait.

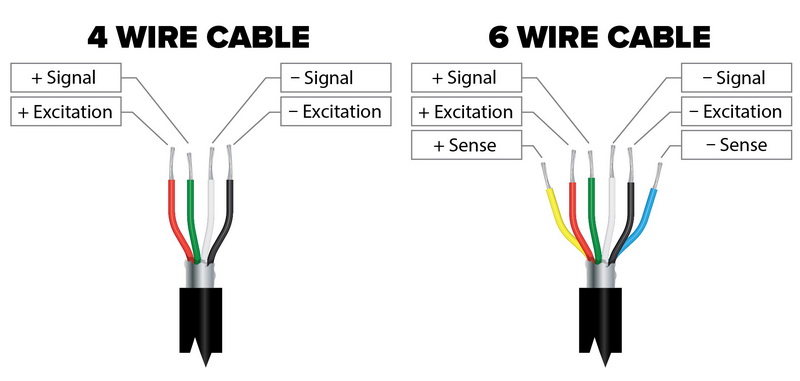

Sel beban biasanya memiliki empat atau enam kabel, yang diberi kode warna. Memahami warna -warna ini sangat penting untuk kabel yang tepat. Berikut adalah rincian warna kawat umum dan fungsinya:
- Merah: Eksitasi + (V +)
- Hitam: Eksitasi - (v-)
- Putih: Sinyal + (S +)
- Hijau: Sinyal - (S-)
- (untuk sel beban 6-kawat): Kabel tambahan untuk kompensasi suhu.

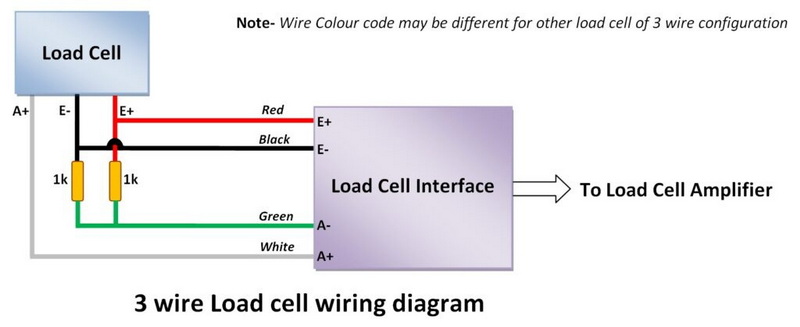

Berikut adalah beberapa diagram kabel untuk membantu memvisualisasikan koneksi:
1. Diagram kabel sel beban 4-kawat

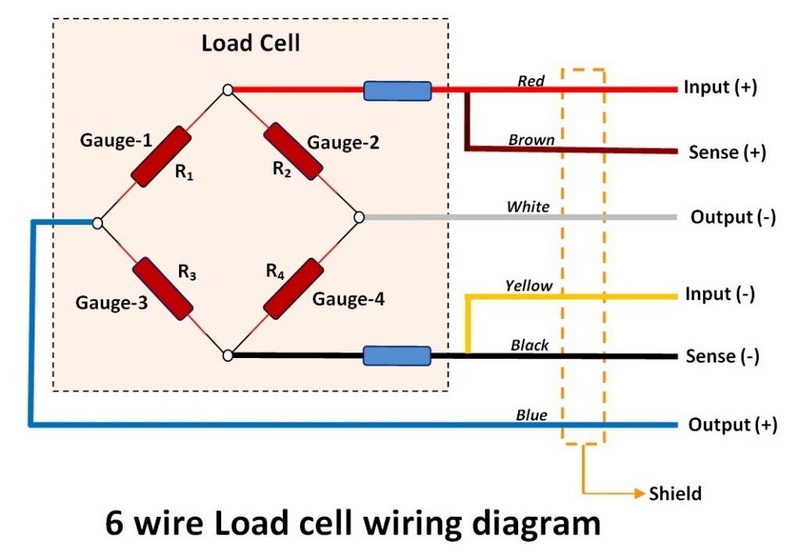

2. Diagram kabel sel beban 6-kawat
Sebelum kabel, pastikan bahwa sel beban bersih dan bebas dari puing -puing apa pun. Periksa spesifikasi sel beban untuk mengkonfirmasi warna dan fungsi kawat. Ini juga merupakan ide yang bagus untuk memiliki multimeter yang berguna untuk menguji koneksi saat Anda pergi.
Menggunakan diagram pengkabelan sebagai panduan, sambungkan kabel dari sel beban ke penguat atau sirkuit pengkondisian sinyal. Inilah cara melakukannya:
- Untuk sel beban 4-kawat:
- Hubungkan kawat merah ke terminal eksitasi positif dari amplifier.
- Hubungkan kabel hitam ke terminal eksitasi negatif.
- Hubungkan kabel putih ke terminal sinyal positif.
- Sambungkan kabel hijau ke terminal sinyal negatif.
- Untuk sel beban 6-kawat:
- Ikuti koneksi yang sama dengan pengaturan 4-kawat, tetapi juga menghubungkan kabel tambahan sesuai dengan instruksi pabrik untuk kompensasi suhu.
Setelah sel beban terhubung ke penguat, langkah selanjutnya adalah menghubungkan output penguat ke mikrokontroler atau unit tampilan. Ini akan memungkinkan Anda membaca pengukuran berat.
- Sambungkan sinyal output dari penguat ke input analog mikrokontroler.
- Pastikan mikrokontroler didukung dengan tepat.
Hubungkan catu daya ke penguat dan mikrokontroler. Pastikan untuk mengikuti spesifikasi tegangan yang disediakan dalam sel beban dan dokumentasi penguat. Penting untuk menggunakan catu daya yang stabil untuk menghindari fluktuasi yang dapat memengaruhi pembacaan.
Setelah kabel, sel beban harus dikalibrasi untuk memastikan pengukuran yang akurat. Kalibrasi melibatkan penerapan bobot yang diketahui pada sel beban dan menyesuaikan pembacaan output yang sesuai. Proses ini dapat bervariasi tergantung pada sel beban spesifik dan penguat yang digunakan.
Untuk mengkalibrasi, ikuti langkah -langkah ini:
1. Nol skala: Pastikan sel beban dibongkar dan atur output ke nol.
2. Terapkan bobot yang diketahui: Tambahkan bobot yang diketahui secara bertahap ke sel beban dan catat pembacaan output.
3. Sesuaikan faktor kalibrasi: Gunakan data yang direkam untuk menghitung faktor kalibrasi yang akan mengubah sinyal output menjadi pengukuran berat.
Bahkan dengan kabel yang hati -hati, masalah dapat muncul. Berikut adalah beberapa masalah umum dan solusinya:
- Tidak ada sinyal keluaran: Periksa semua koneksi untuk memastikan mereka aman. Pastikan catu daya berfungsi dengan benar. Jika sel beban tidak menerima daya, itu tidak akan menghasilkan sinyal.
- Bacaan yang tidak akurat: mengkalibrasi ulang sel beban. Pastikan sel bebannya rata dan tidak mengalami kekuatan eksternal. Faktor lingkungan seperti suhu dan kelembaban juga dapat mempengaruhi pembacaan, jadi pertimbangkan ini saat mengkalibrasi.
- Bacaan yang berfluktuasi: Ini bisa jadi karena kebisingan listrik. Pastikan bahwa kabel dilindungi dan jauh dari perangkat listrik lainnya. Menggunakan kabel pasangan twisted dapat membantu mengurangi gangguan.
Sel beban digunakan dalam berbagai aplikasi, termasuk:
- Skala Penimbangan Industri: Untuk menimbang produk di bidang manufaktur. Sel beban merupakan bagian integral dari pengoperasian skala yang digunakan di gudang dan jalur produksi.
- Peralatan Medis: Di perangkat yang membutuhkan pengukuran berat badan yang tepat, seperti tempat tidur rumah sakit dan timbangan untuk pasien.
- Pengujian Otomotif: Untuk mengukur kekuatan dalam tes kecelakaan dan aplikasi otomotif lainnya, memastikan standar keselamatan dan kinerja terpenuhi.
- Skala pertanian: Untuk menimbang produk dan ternak, membantu petani mengelola operasi mereka secara lebih efektif.
- Penelitian dan Pengembangan: Di laboratorium, sel beban digunakan untuk percobaan yang membutuhkan pengukuran kekuatan atau berat yang tepat.
Saat bekerja dengan sel beban, ada beberapa pertimbangan lanjutan yang perlu diingat:
- Efek suhu: Sel beban dapat sensitif terhadap perubahan suhu. Menggunakan sel beban dengan kompensasi suhu bawaan dapat membantu mengurangi masalah ini.
- Pengkondisian Sinyal: Bergantung pada aplikasi, Anda mungkin memerlukan pengkondisian sinyal tambahan untuk memfilter noise dan meningkatkan akurasi. Ini dapat mencakup menggunakan amplifier operasional atau filter digital.
- Data Logging: Untuk aplikasi yang memerlukan pemantauan berkelanjutan, pertimbangkan mengintegrasikan kemampuan pencatatan data ke dalam sistem Anda. Ini memungkinkan pengumpulan data dari waktu ke waktu, yang dapat berguna untuk analisis dan pelaporan.
- Komunikasi nirkabel: Dalam aplikasi modern, komunikasi nirkabel dapat diimplementasikan untuk mengirimkan data berat ke tampilan jarak jauh atau layanan cloud, meningkatkan fleksibilitas dan kegunaan.
Pengkabelan sel beban adalah proses langsung yang membutuhkan perhatian terhadap detail dan pemahaman dasar tentang koneksi listrik. Dengan mengikuti langkah -langkah yang diuraikan dalam artikel ini, Anda dapat berhasil memasang sel beban untuk berbagai aplikasi. Ingatlah untuk mengkalibrasi sistem Anda untuk pengukuran yang akurat dan memecahkan masalah masalah apa pun yang mungkin timbul. Dengan pengaturan yang tepat, sel beban dapat memberikan pengukuran berat yang andal dan tepat untuk berbagai penggunaan.
Sel beban 4-kawat memiliki empat kabel untuk eksitasi dan output sinyal, sedangkan sel beban 6-kawat mencakup kabel tambahan untuk kompensasi suhu. Konfigurasi 6-kawat dapat memberikan pembacaan yang lebih akurat dengan mengkompensasi perubahan resistensi karena variasi suhu.
Untuk memeriksa apakah sel beban Anda berfungsi dengan baik, Anda dapat melakukan tes sederhana dengan menerapkan bobot yang diketahui dan mengamati output. Jika pembacaan konsisten dan cocok dengan bobot yang diketahui, sel beban kemungkinan berfungsi dengan benar. Selain itu, menggunakan multimeter untuk memeriksa kontinuitas dalam kabel dapat membantu mengidentifikasi masalah apa pun.
Ya, sel beban dapat digunakan di luar ruangan, tetapi penting untuk memilih sel beban yang diberi peringkat untuk kondisi lingkungan. Cari sel beban dengan penutup pelindung atau yang dirancang khusus untuk digunakan di luar ruangan untuk mencegah kerusakan akibat kelembaban dan debu.
Jika pembacaan sel beban Anda tidak stabil, periksa kebisingan listrik dan pastikan kabelnya terlindung dengan benar. Selain itu, pastikan bahwa sel beban dipasang dengan aman dan tidak mengalami getaran atau kekuatan eksternal yang dapat mempengaruhi pembacaan.
Frekuensi kalibrasi tergantung pada aplikasi dan seberapa kritis akurasi. Untuk aplikasi industri, disarankan untuk mengkalibrasi setidaknya sekali setahun atau kapan pun perubahan signifikan terjadi di lingkungan atau kondisi beban. Cek reguler dapat membantu menjaga akurasi dan keandalan.
