I crossover sono componenti cruciali nei sistemi audio, responsabili della divisione di un segnale audio in diverse gamme di frequenza e della indirizzarli verso i driver di altoparlanti appropriati. Questo processo garantisce che ogni driver operi all'interno della sua gamma di frequenza ottimale, migliorando la qualità del suono e riducendo la distorsione. In questo articolo, approfondiremo i dettagli di come I segnali di amplificatore vengono inviati tramite crossover, esplorando i sistemi di crossover sia passivi che attivi.
I crossover sono circuiti di filtro elettronici che dividono i segnali audio in bande di frequenza multipla. Queste bande vengono quindi inviate a diversi conducenti di altoparlanti, come woofer, media e tweet, ognuna progettata per gestire specifiche gamme di frequenza. L'obiettivo principale di un crossover è impedire ai conducenti di riprodurre le frequenze per cui non sono progettati, il che può portare a distorsioni o danni.
Esistono due tipi principali di crossover: passivi e attivi.
- Crossover passivi: questi usano una rete di componenti passivi come condensatori, induttori e resistori per dividere il segnale dopo che è stato amplificato. Si trovano comunemente negli altoparlanti domestici e sono meno costosi ma possono introdurre perdita di potenza e distorsione dovuta ai componenti utilizzati [1] [3].
- Crossover attivi: questi dividono il segnale prima dell'amplificazione, consentendo l'amplificazione di ciascuna banda di frequenza separatamente. Questo approccio riduce la distorsione e la perdita di potenza, rendendolo ideale per le applicazioni audio professionali [1] [2].

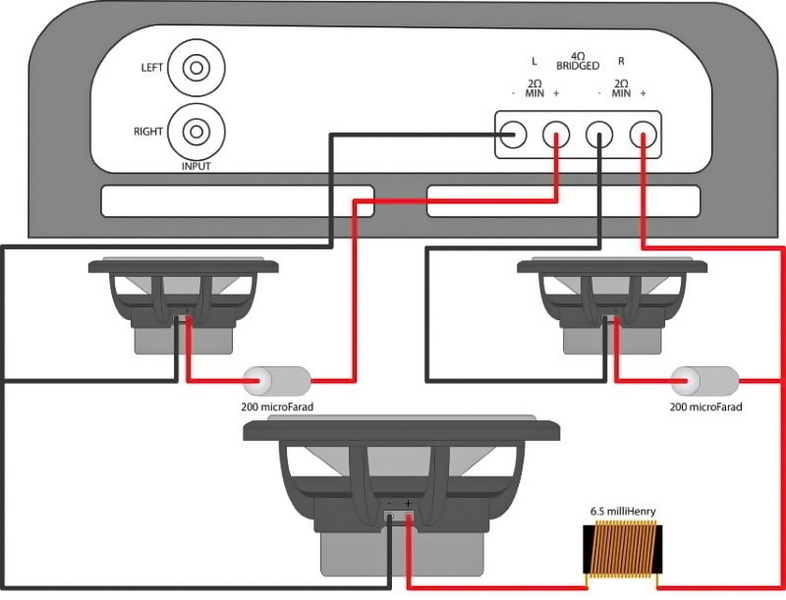

In un sistema di crossover passivo, il segnale audio a tutta gamma viene amplificato da un singolo amplificatore di alimentazione e quindi inviato alla rete crossover all'interno del mobile degli altoparlanti. Il crossover utilizza i suoi componenti per filtrare le frequenze indesiderate per ciascun driver.
1. Filtro passa-basso: consente alle basse frequenze di passare attraverso il woofer.
2. Filtro passa-alto: consente alle alte frequenze di passare al tweeter.
3. Filtro pass-band: utilizzato in sistemi a tre vie per dirigere le frequenze di fascia media al driver di fascia media [3] [4].

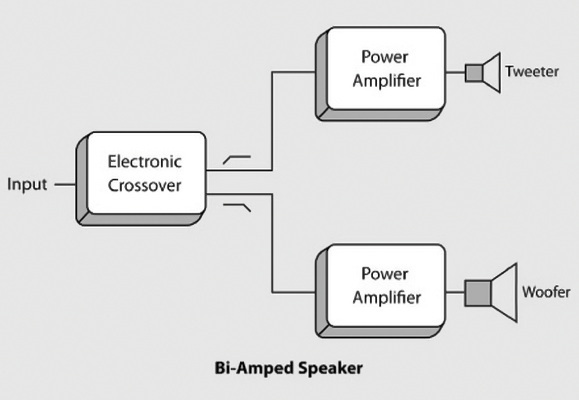

I crossover attivi operano prima della fase di amplificazione. Hanno diviso il segnale audio in diverse bande di frequenza a livello di linea e ogni banda viene quindi inviata a un amplificatore separato.
1. Spalazione di frequenza: il segnale è diviso in bande basse, medie e ad alta frequenza.
2. Amplificazione: ogni banda è amplificata da un amplificatore dedicato.
3. Connessione del driver: ogni banda amplificata è collegata direttamente al rispettivo driver [1] [2].
Vantaggi:
- meno costoso da produrre.
- Spesso incluso nei sistemi di altoparlanti.
Inconvenienti:
- Introduce la perdita di potere e la distorsione.
- Modificabilità limitata.
Vantaggi:
- Riduce la distorsione e la perdita di potere.
- offre una maggiore flessibilità e regolabilità.
- consente l'amplificazione separata di ciascun driver.
Inconvenienti:
- più costoso e complesso.
- Richiede amplificatori multipli [1] [2].
I crossover vengono utilizzati in varie applicazioni audio, tra cui sistemi audio domestici, rinforzo audio in diretta e sistemi audio automobilistici.
- Audio domestico: spesso utilizzato nei sistemi Hi-Fi per ottimizzare le prestazioni degli altoparlanti.
- Suono vivo: essenziale per prevenire i danni al conducente e garantire una riproduzione del suono chiaro.
- Audio automobilistico: utilizzato per personalizzare i sistemi audio e proteggere gli altoparlanti da frequenze indesiderate [1] [3].
I crossover attivi spesso includono funzionalità aggiuntive come l'elaborazione del segnale digitale (DSP), che consente una manipolazione avanzata del segnale come limitazione, ritardo ed equalizzazione. Queste caratteristiche migliorano la qualità del suono consentendo un controllo preciso su ciascuna banda di frequenza [1] [2].
I crossover possono avere pendii diversi, che determinano la velocità con cui il segnale si attenua oltre la frequenza di crossover. Le pendenze comuni includono 12 dB, 24 dB e 48 dB per ottava. I tipi di filtro, come Butterworth e Linkwitz-Riley, influenzano anche la qualità del suono influenzando il modo in cui le transizioni del segnale tra driver [4] [8].
In conclusione, i crossover svolgono un ruolo vitale nell'ottimizzazione delle prestazioni del sistema audio garantendo che ciascun driver degli altoparlanti operi all'interno della sua gamma di frequenza ottimale. Comprendere come i segnali di amplificatore vengono inviati attraverso crossover, passivi o attivi, è cruciale per raggiungere la riproduzione del suono di alta qualità. I crossover attivi offrono prestazioni superiori ma a un costo più elevato, mentre i crossover passivi sono più convenienti ma meno efficienti.
La funzione principale di un crossover è quella di dividere un segnale audio in diverse bande di frequenza e indirizzarli a driver di altoparlanti appropriati, garantendo che ciascun driver funzioni nel suo intervallo ottimale.
I crossover passivi hanno diviso il segnale dopo l'amplificazione usando componenti passivi, mentre i crossover attivi hanno diviso il segnale prima dell'amplificazione, consentendo l'amplificazione separata di ciascuna banda di frequenza.
I crossover migliorano la qualità del suono impedendo ai conducenti di riprodurre le frequenze per cui non sono progettati, riducendo così la distorsione e migliorando la chiarezza generale.
I crossover sono comunemente utilizzati nei sistemi audio domestici, nel rinforzo del suono in diretta e nei sistemi audio dell'auto per ottimizzare le prestazioni degli altoparlanti e proteggere i conducenti.
Sì, i crossover attivi consentono le regolazioni per corrispondere a diverse sensibilità del driver regolando i livelli di uscita di ciascun canale di amplificatore.
