IL Il sensore a pressione assoluta del collettore (MAP) è un componente critico nei moderni motori a iniezione di carburante, fornendo dati essenziali all'unità di controllo del motore (ECU) per prestazioni ottimali del motore. Questo articolo esplora la posizione del sensore MAP, i suoi principi di lavoro, i sintomi del fallimento, le punte di sostituzione e le risposte domande frequenti.
Il sensore MAP misura la pressione assoluta all'interno del collettore di aspirazione di un motore. Fornisce dati di pressione istantanei all'ECU, che utilizza queste informazioni per calcolare la densità dell'aria e determinare la portata di massa dell'aria del motore. Questi dati sono cruciali per la regolazione dei tempi di iniezione e accensione del carburante per ottimizzare l'efficienza della combustione e il controllo delle emissioni.
Il sensore in genere è costituito da un diaframma di silicio che si flette in risposta alle variazioni di pressione all'interno del collettore di aspirazione. Questa deflessione meccanica altera la resistenza o la capacità elettrica, che il sensore si converte in un segnale di tensione che l'ECU possa interpretare.
In sostanza, il sensore MAP funge da barometro del motore, aiutando la ECU a capire quanta aria entra nel motore in qualsiasi momento. Ciò è vitale perché la quantità di aria che entra nel motore influenza direttamente la quantità di carburante necessaria per una corretta combustione.
Il sensore MAP svolge un ruolo fondamentale nei sistemi di gestione del motore per diversi motivi:
- Efficienza del carburante: misurando accuratamente la pressione collettore, la ECU può calcolare la corretta quantità di carburante da iniettare, prevenendo miscele ricche o magre.
- Controllo delle emissioni: i rapporti adeguati ai commissioni aeree riducono le emissioni dannose, aiutando i veicoli a rispettare le normative ambientali.
- Prestazioni del motore: il sensore aiuta a ottimizzare i tempi di accensione e l'erogazione del carburante, migliorando la potenza e la guidabilità.
- Compensazione dell'altitudine: poiché la pressione atmosferica cambia con l'altitudine, il sensore MAP aiuta la ECU a regolare la consegna del carburante a mantenere le prestazioni in ambienti diversi.
Senza un sensore MAP funzionante, il motore può funzionare in modo inefficiente, causando scarso consumo di carburante, aumento delle emissioni e potenziali danni al motore nel tempo.
Il sensore della mappa è generalmente montato direttamente sopra o vicino al collettore di aspirazione. Le posizioni comuni includono:
- Sul collettore di aspirazione stesso: il sensore è spesso installato direttamente sulla superficie del collettore, dove può misurare accuratamente la pressione all'interno del collettore.
- Accanto a o sul corpo dell'acceleratore: molti veicoli posizionano il sensore della mappa vicino al corpo dell'acceleratore per catturare i cambiamenti di pressione subito dopo la valvola dell'acceleratore.
- Sul tratto di aspirazione prima del turbocompressore (per i motori a induzione forzata): i motori turbo possono avere il sensore MAP posizionato prima del turbo per misurare accuratamente la pressione di boost.
Mentre le posizioni di cui sopra sono comuni, alcuni veicoli possono avere il sensore posizionato in modo diverso:
- Alcuni sensori si trovano in alto nel vano motore e collegati al collettore di aspirazione attraverso i tubi del vuoto.
- La posizione ideale è spesso considerata nel plenum comune (la camera condivisa alimenta tutti i cilindri) piuttosto che sui singoli corridori per evitare gli effetti di pulsazione della pressione causati dall'operazione della valvola.
- In alcuni motori più vecchi o specializzati, il sensore MAP può essere integrato in un gruppo sensore più grande o combinato con altri sensori come il sensore di temperatura dell'aria di aspirazione.

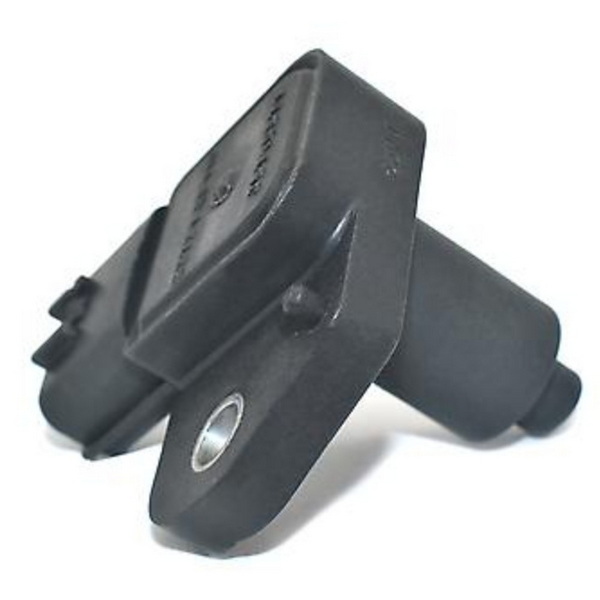

Il sensore MAP è in genere un piccolo componente di plastica rettangolare o quadrato con un connettore elettrico e una porta esposta alla pressione del collettore. È spesso fissato con viti o clip e collegato da un cablaggio. La porta del sensore è aperta al collettore o collegata tramite un piccolo tubo a vuoto.

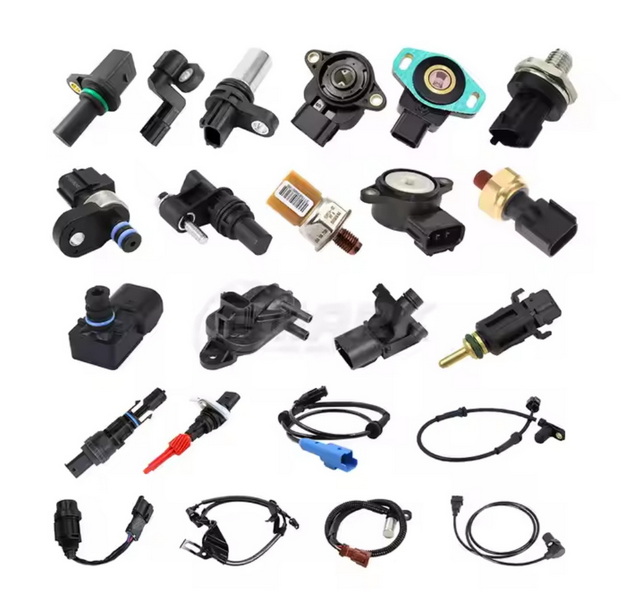

Quando si ispeziona il vano motore, cercare un sensore collegato direttamente al collettore di aspirazione o al corpo a farfalla con una spina di cablaggio. Il sensore ha spesso un numero di parte o etichetta che lo indica come un sensore MAP.
Il sensore MAP rileva la pressione assoluta all'interno del collettore di aspirazione a valle del corpo dell'acceleratore. Utilizza un diaframma di silicio sensibile alla pressione integrato con un circuito del ponte di grano. Quando la pressione collettiva cambia, il diaframma si flette, causando una variazione della resistenza all'interno del circuito del ponte. Questa modifica viene amplificata e convertita in un segnale di tensione elettrica proporzionale alla pressione.
L'ECU riceve questo segnale di tensione e lo interpreta a:
- Calcola la densità dell'aria.
- Determinare il carico del motore.
- Regolare il volume dell'iniezione del carburante.
- Modifica i tempi di accensione.
Questo circuito di feedback consente al motore di funzionare in modo efficiente in condizioni variabili come al minimo, accelerazione e crociera.
È importante capire che il sensore MAP misura la pressione assoluta, che include la pressione atmosferica più eventuali cambiamenti di pressione all'interno del collettore. Ciò differisce da un sensore di pressione del calibro, che misura la pressione rispetto alla pressione atmosferica.
Ad esempio, a livello del mare, la pressione atmosferica è di circa 14,7 psi (libbre per pollice quadrato). Se la pressione molteplice è di 14,7 psi, il sensore della mappa legge 14,7 psi assoluto, indicando che il collettore è a pressione atmosferica (come a farfalla spalancata). Se la pressione del collettore scende al di sotto della pressione atmosferica (vuoto), il sensore MAP legge una pressione assoluta inferiore, indicando che il motore è sotto carico parziale.
Molte persone confondono il sensore MAP con il sensore di flusso d'aria di massa (MAF), ma svolgono diverse funzioni:
- Sensore della mappa: misura la pressione assoluta all'interno del collettore di aspirazione per inferire il carico del motore.
- Sensore MAF: misura l'effettiva massa di aria che entra nel motore.
Alcuni veicoli usano l'uno o l'altro, mentre altri usano entrambi i sensori per fornire dati ridondanti o complementari all'ECU per un controllo più preciso.
Un sensore MAP malfunzionante può causare diversi problemi di prestazione del motore, tra cui:
- Idgimento approssimativo o soluzione del motore: letture a pressione errate causano una consegna impropria del carburante.
- Scarso consumo di carburante: la ECU può iniettare troppo o troppo poco carburante.
- esitazione o stallo durante l'accelerazione: i dati di pressione irregolari interrompe il funzionamento del motore regolare.
- Luce del motore di controllo illuminato: la ECU rileva guasti del sensore e memorizza i codici di guaio diagnostica correlati (DTC).
- Aumento delle emissioni: miscele errate per commissioni d'aria portano a una combustione incompleta e a emissioni più elevate.
- Condizione di avvio difficile o nessuna: nei casi gravi, i dati del sensore errati possono impedire l'avvio del motore.
Per diagnosticare i problemi del sensore MAP:
1. Ispezione visiva: controllare il sensore per danni fisici, connessioni sciolte o perdite di vuoto.
2. Strumento di scansione: utilizzare uno scanner OBD-II per leggere i codici di guasto e i dati del sensore in diretta.
3. Test di tensione: misurare la tensione di uscita del sensore a diverse velocità e carichi del motore per verificare il funzionamento corretto.
4. Test del vuoto: confermare che la linea del vuoto del sensore (se presente) è intatta e non perde.
1. Apri il cappuccio del veicolo e individua il collettore di aspirazione.
2. Cerca un piccolo sensore attaccato direttamente o vicino al collettore o al corpo dell'acceleratore.
3. Consultare il manuale di servizio del veicolo o guardare video specifici del modello per la posizione esatta del sensore.
- Scollegare il terminale della batteria negativa per evitare i cortometraggi elettrici.
- Rimuovere i coperchi del motore o i componenti che ostacolano l'accesso al sensore.
- Scollegare il connettore elettrico dal sensore MAP.
- Svitare o sbandare il sensore dalla sua posizione di montaggio.
- Sostituire con un nuovo sensore e ricollegare il connettore elettrico.
- Reinstallare i coperchi del motore e riconnettere la batteria.
- Avviare il motore e verificare il corretto funzionamento, inclusa la cancellazione di eventuali codici diagnostici memorizzati.
La sostituzione del sensore della mappa è generalmente semplice e può essere eseguita con strumenti manuali di base. Tuttavia, fare sempre riferimento al manuale di servizio del veicolo specifico per le specifiche di coppia e le precauzioni di sicurezza.
- Mantieni pulito il sensore e l'area circostante: lo sporco e l'olio possono interferire con il funzionamento del sensore.
- Controllare regolarmente i tubi del vuoto: i tubi rotti o disconnessi possono causare false letture.
- Utilizzare parti di sostituzione di qualità: sensori OEM o affidabili aftermarket garantiscono l'affidabilità.
- Eseguire scansioni diagnostiche regolari: la rilevazione precoce dei problemi del sensore impedisce il danno al motore.
- Evitare l'esposizione a calore o umidità elevata: il calore eccessivo o l'acqua possono danneggiare l'elettronica del sensore.
Nei veicoli moderni, i sensori MAP sono spesso integrati in complessi sistemi di gestione dei motori che includono:
- Controllo per aumento del turbocompressore: i sensori della mappa misurano la pressione di aumento per prevenire le condizioni di overboost.
- Sistemi di temporizzazione delle valvole variabili (VVT): i dati di pressione aiutano a ottimizzare il cronometro della valvola per l'efficienza.
- Motori ibridi ed elettrici per veicoli: i sensori della mappa aiutano a gestire il funzionamento del motore a combustione interna durante le modalità di trasmissione ibrida.
Alcuni sensori di mappa avanzati misurano anche la temperatura dell'aria di aspirazione (IAT), fornendo dati più completi alla ECU.
Il sensore di pressione assoluta del collettore (MAP) è un componente vitale che aiuta l'unità di controllo del motore a gestire la consegna del carburante e i tempi di accensione misurando la pressione assoluta all'interno del collettore di aspirazione. Si trova in genere sopra o vicino al collettore di aspirazione o al corpo a farfalla, con alcune varianti a seconda del tipo di motore e del design del veicolo. Comprendere la sua posizione, funzione e sintomi del fallimento può aiutare i proprietari e i tecnici dei veicoli a mantenere le prestazioni del motore e diagnosticare i problemi in modo efficace.
Una corretta manutenzione e una sostituzione tempestiva di un sensore di mappa difettoso garantiscono un'efficienza ottimale del motore, una ridotta emissione e una migliore guidabilità. Che tu sia un appassionato di fai -da -te o un meccanico professionale, sapere dove si trova il sensore MAP e come funziona è essenziale per la diagnostica e la riparazione moderna del motore.
Il sensore della mappa è generalmente montato sul collettore di aspirazione o vicino al corpo dell'acceleratore. Per i motori turbo, può essere posizionato sul tratto di aspirazione prima del turbocompressore. Consultare il manuale del veicolo o un video di riparazione per la posizione esatta.
Sì, un sensore MAP malfunzionante spesso innesca i codici di problemi diagnostici che illuminano la luce del motore di controllo. I sintomi includono al minimo, scarso risparmio di carburante e esitazione del motore.
I segni includono l'urging del motore o lo stallo, la fluttuazione del regime inattivo, la scarsa accelerazione e le maggiori emissioni. Uno strumento di scansione può leggere la tensione di uscita del sensore per confermare la funzionalità.
Sostituire il sensore della mappa è generalmente semplice. Implica la disconnessione del connettore elettrico, la rimozione del sensore dal collettore di aspirazione e l'installazione di uno nuovo. I video specifici del veicolo possono guidarti attraverso il processo.
Sì, il sensore dovrebbe idealmente essere localizzato nel plenum comune per evitare fluttuazioni di pressione causate dalle singole pulsazioni del cilindro. Il posizionamento errato può influire sulle letture dei sensori e le prestazioni del motore.
