● Cos'è un sensore di tensione dell'albero?
● Industrie che usano maggiormente i sensori di tensione dell'albero
>> 1. Industria manifatturiera
>> 2. Industria automobilistica
>> 5. Industria di movimentazione e imballaggio dei materiali
● Progressi tecnologici nei sensori di tensione dell'albero
● Come funzionano i sensori di tensione dell'albero
● FAQ
>> 1. Qual è la funzione principale di un sensore di tensione dell'albero?
>> 2. Quali industrie beneficiano di più dai sensori di tensione dell'albero?
>> 3. In che modo i sensori di tensione dell'albero migliorano i processi di produzione?
>> 4. Quali tecnologie vengono utilizzate nei sensori di tensione dell'albero?
>> 5. Quanto è importante l'installazione e la calibrazione del sensore?
I sensori di tensione dell'albero sono componenti critici nelle moderne applicazioni industriali, fornendo misurazione e controllo precisi delle forze di tensione negli alberi rotanti e nei materiali continui. Questi sensori convertono la tensione meccanica in segnali elettrici, consentendo il monitoraggio in tempo reale, il controllo di qualità e l'automazione. La loro versatilità e precisione li rendono indispensabili in una vasta gamma di settori. Questo articolo globale esplora le industrie che utilizzano I sensori di tensione dell'albero maggiormente, mettendo in evidenza le loro applicazioni, benefici e progressi tecnologici.

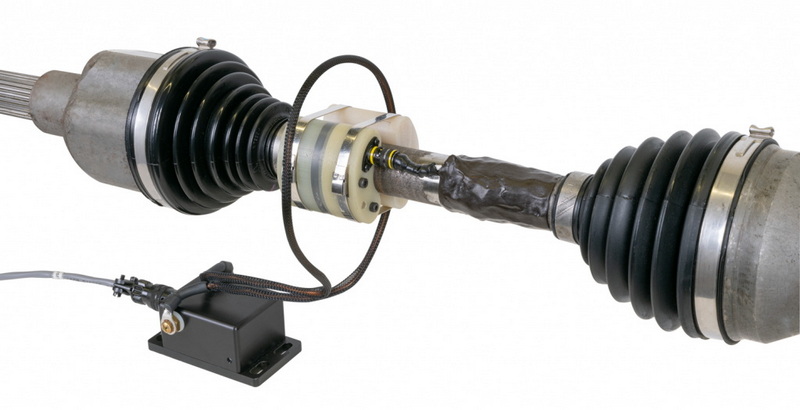

Un sensore di tensione dell'albero è un dispositivo progettato per misurare la tensione o la coppia applicata a un albero o materiale continuo come reti, cavi o cinture. In genere basati sulla tecnologia del calibro di deformazione, questi sensori rilevano lievi deformazioni causate dalle forze di tensione e li convertono in segnali elettrici per l'analisi e il controllo. Sono spesso integrati in linee di produzione, panche di prova e macchinari per garantire livelli di tensione ottimali, prevenire danni ai materiali e migliorare la qualità del prodotto.

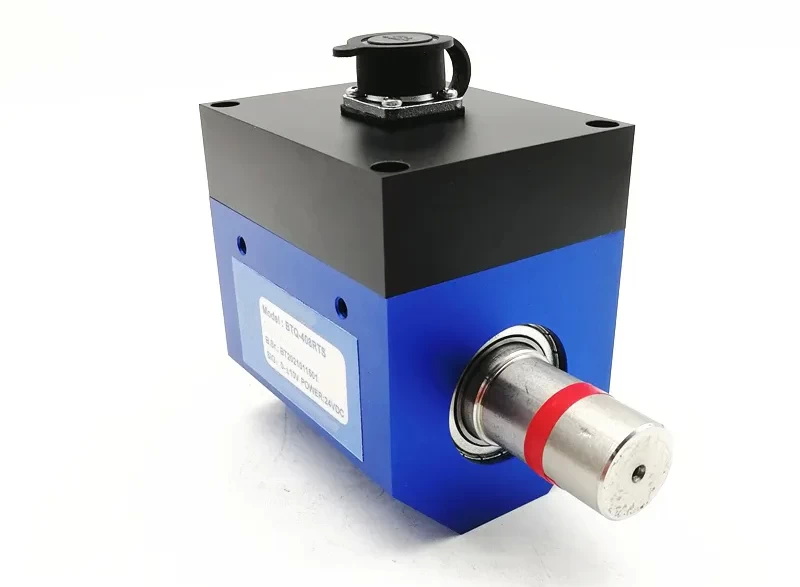

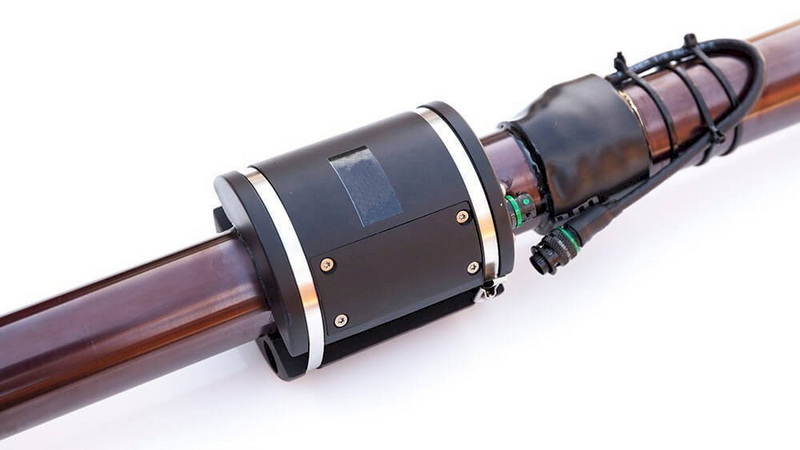

I sensori di tensione dell'albero sono disponibili in vari progetti, tra cui sensori dell'albero in linea, celle di carico e trasduttori di coppia. La scelta dipende dall'applicazione specifica, dalla precisione richiesta, dalle condizioni ambientali e dai vincoli meccanici. La capacità del sensore di fornire dati continui in tempo reale lo rende prezioso per i sistemi automatizzati che richiedono regolazioni di tensione dinamica.
Il settore manifatturiero è uno dei maggiori utenti di sensori di tensione dell'albero, in particolare nei processi che coinvolgono materiali continui come carta, tessuti, film e metalli.
- Produzione tessile: nella produzione tessile, è essenziale mantenere una tensione adeguata in fibre e filati durante la rotazione, la tessitura e il lavoro a maglia. I sensori di tensione dell'albero aiutano a prevenire la rottura del filo, la trama del tessuto irregolare e i tempi di inattività della macchina fornendo un feedback di tensione accurato. Ciò garantisce una qualità costante del tessuto e riduce i rifiuti.
- Papermatura: la produzione di carta comporta lo spostamento di grandi reti di carta attraverso vari stadi come la formazione, la pressione, l'asciugatura e la finitura. I sensori di tensione dell'albero monitorano e controllano la tensione di queste reti per prevenire rughe, lacrime e disallineamento. Un adeguato controllo della tensione migliora anche l'efficienza del processo di essiccazione e riduce il consumo di energia.
-Stampa: nelle presse di stampa, in particolare stampanti ad alta velocità e di grande formato, il controllo della tensione è fondamentale per garantire una registrazione accurata del colore e prevenire gli inceppamenti di carta. I sensori di tensione dell'albero forniscono dati in tempo reale per regolare i rulli e le cinture, mantenendo una tensione coerente durante il processo di stampa.
- Elaborazione di pellicole e fogli: la produzione di film di plastica, fogli di metallo e laminati richiede un controllo preciso della tensione durante lo stretching, la fessura e la laminazione. I sensori di tensione dell'albero aiutano a mantenere una tensione uniforme, che è vitale per le prestazioni del prodotto, l'aspetto e la durata.
Vantaggi nella produzione:
- Miglioramento della qualità del prodotto evitando difetti causati da una tensione impropria.
- Riduzione dei rifiuti di materiale attraverso un controllo di tensione preciso.
- Efficienza operativa migliorata con monitoraggio e regolazione della tensione automatizzati.
- Aumentata durata della macchina prevenendo i sovraccarichi meccanici.
Nell'ingegneria automobilistica, i sensori di tensione dell'albero vengono utilizzati per monitorare e regolare la tensione in vari componenti fondamentali per le prestazioni e la sicurezza del veicolo.
- Tensionamento della cinghia di distribuzione: la cinghia di distribuzione sincronizza la rotazione dell'albero motore e dell'albero a camme, garantendo che le valvole del motore si aprano e si chiudono ai tempi corretti. I sensori di tensione dell'albero monitorano la tensione nelle cinture di temporizzazione per prevenire lo slittamento o la rottura, che potrebbero causare gravi danni al motore.
- Tensionamento della cinghia di trasmissione: cinghie accessori componenti di azionamento come l'alternatore, la pompa dell'acqua e il compressore di condizionamento dell'aria. Il mantenimento della tensione corretta impedisce lo slittamento della cinghia, riduce il rumore e estende la durata della vita di cinture e pulegge.
- Sistemi di sospensione: i veicoli moderni utilizzano sensori di tensione in componenti di sospensione come cavi, molle e ammortizzatori. Questi sensori forniscono feedback per sistemi di sospensione adattivi che regolano lo smorzamento e la rigidità in tempo reale, migliorando il comfort e la manipolazione della guida.
- Veicoli elettrici (EV): i sensori di tensione dell'albero sono sempre più importanti nei veicoli elettrici per il monitoraggio della coppia nei motori elettrici e nei sistemi di frenatura rigenerativa, garantendo un'erogazione di energia e sicurezza efficienti.
Il settore aerospaziale si basa fortemente sui sensori di tensione dell'albero per applicazioni critiche per la sicurezza in cui la precisione e l'affidabilità sono fondamentali.
- Strutture dell'aeromobile: gli aeromobili utilizzano numerosi cavi, fili e materiali compositi che richiedono un tensionamento preciso per mantenere l'integrità strutturale e le prestazioni aerodinamiche. I sensori di tensione dell'albero monitorano queste tensioni durante la produzione e la manutenzione.
- Sistemi di controllo: i cavi e gli attuatori di controllo dei voli dipendono da misurazioni di tensione accurate per garantire una gestione reattiva e sicura degli aeromobili.
- Sistemi di distribuzione del paracadute: i sensori monitorano le forze durante la distribuzione del paracadute per garantire una discesa sicura e controllata, prevenendo i malfunzionamenti.
- Distribuzione del satellite: nelle applicazioni spaziali, i sensori di tensione dell'albero controllano la tensione nei meccanismi di implementazione per pannelli solari e antenne, che devono funzionare perfettamente in condizioni di gravità zero e temperatura estrema.
Questi sensori aiutano a mantenere l'integrità strutturale e la sicurezza operativa nelle applicazioni aerospaziali, in cui il fallimento non è un'opzione.
Nella tecnologia medica, i sensori di tensione dell'albero migliorano la precisione e la sicurezza nelle attrezzature avanzate, contribuendo a migliori risultati dei pazienti.
- Robotica chirurgica: i robot chirurgici utilizzano sensori di tensione per fornire un feedback tattare ai chirurghi, consentendo un controllo preciso della forza durante le procedure minimamente invasive. Ciò riduce i danni dei tessuti e migliora l'accuratezza chirurgica.
- Protetici e ortesi: arti e dispositivi ortotici moderni incorporano sensori di tensione per monitorare le forze nei muscoli e nelle articolazioni artificiali. Ciò consente un movimento più naturale e reattivo, migliorando il comfort e la funzionalità degli utenti.
- Equipaggiamento di riabilitazione: i sensori di tensione vengono utilizzati in dispositivi che aiutano i pazienti con terapia fisica, fornendo feedback in tempo reale sull'applicazione della forza e il monitoraggio dei progressi.
L'integrazione dei sensori di tensione nei dispositivi medici migliora i risultati dei pazienti e la funzionalità del dispositivo, rendendoli indispensabili nella tecnologia sanitaria all'avanguardia.
La movimentazione e l'imballaggio dei materiali efficienti dipendono da un controllo di tensione accurato per garantire un funzionamento regolare e integrità del prodotto.
- Sistemi di trasportatore: le cinture e i rulli del trasportatore richiedono una tensione adeguata per trasportare le merci in modo efficiente senza slittamento o usura eccessiva. I sensori di tensione dell'albero monitorano la tensione della cinghia, consentendo regolazioni automatiche e riducendo i tempi di inattività.
- Macchinari di imballaggio: le linee di imballaggio utilizzano film, nastri e materiali di reggiseno che devono essere tensi correttamente per proteggere i prodotti uniformemente. I sensori aiutano a mantenere una tensione costante durante l'avvolgimento, la sigillatura e la rettatura, prevenendo danni e migliorando la qualità del pacchetto.
- Produzione di cavi e fili: i sensori di tensione controllano la tensione nei cavi e nei fili durante i processi di estrusione, avvolgimento e spooling, garantendo un diametro uniforme e prevenzione della rottura.
Queste applicazioni riducono i tempi di inattività, migliorano la qualità dell'imballaggio e aumentano la produttività in ambienti logistici e di produzione.
Le recenti innovazioni hanno migliorato significativamente le capacità e le applicazioni dei sensori di tensione dell'albero:
- Integrazione con IoT e Industry 4.0: i moderni sensori di tensione dell'albero sono sempre più integrati con le piattaforme Internet of Things (IoT), consentendo il monitoraggio remoto in tempo reale, l'analisi dei dati e la manutenzione predittiva. Questa connettività aiuta a ridurre i tempi di inattività non pianificati e ottimizzare i processi di produzione.
- Materiali avanzati e durata: i sensori sono ora fabbricati utilizzando acciaio inossidabile, titanio e altri materiali resistenti alla corrosione, consentendo loro di funzionare in modo affidabile in ambienti difficili come piante chimiche, piattaforme offshore e temperature estreme.
- Miniaturizzazione e progetti compatti: i progressi nella tecnologia dei sistemi microelettromeccanici (MEMS) hanno portato a sensori più piccoli e più leggeri che possono essere installati in applicazioni limitate allo spazio senza sacrificare l'accuratezza.
- Sensori wireless e passivi: tecnologie come i sensori di onda acustica di superficie (SAW) e i calibri wireless consentono la misurazione della tensione wireless senza contatto. Questi sensori riducono la complessità del cablaggio e migliorano la flessibilità di installazione.
- Elaborazione del segnale migliorata: l'elettronica e gli algoritmi migliorati consentono una risoluzione più elevata, una riduzione del rumore e una compensazione per la temperatura e la deriva meccanica, con conseguenti misurazioni più accurate e stabili.
Questi progressi ampliano la gamma di applicazioni e migliorano l'affidabilità del sensore, rendendo i sensori di tensione dell'albero più accessibili ed efficaci in tutti i settori.
La maggior parte dei sensori di tensione dell'albero funzionano sul principio del calibro di deformazione. Quando viene applicata la tensione, l'albero o l'elemento del sensore si deforma leggermente. Questa deformazione cambia la resistenza elettrica del calibro di deformazione, che viene misurata e convertita in un valore di tensione.
Il sensore in genere è costituito da un elemento a raggio o fascio con calibri legati alla sua superficie. Quando l'albero subisce tensione o coppia, si piega o colpisce minuziosamente, causando l'allungamento o la compromesso dei calibri. Questa deformazione meccanica altera la resistenza elettrica dei calibri, che viene rilevata da un circuito del ponte di grano e convertito in un segnale elettrico proporzionale alla tensione applicata.
Installazione e allineamento adeguati sono cruciali per misurazioni accurate. Gli accoppiamenti ad entrambe le estremità dell'albero del sensore prevengono danni e letture false isolando il sensore dal disallineamento e dalle forze esterne. La calibrazione garantisce una precisione in corso, in particolare in diverse condizioni ambientali come fluttuazioni di temperatura e vibrazioni meccaniche.
In alcune applicazioni, più sensori vengono utilizzati in tandem per misurare i profili di tensione complessi o per fornire ridondanza per i sistemi critici per la sicurezza.
I sensori di tensione dell'albero sono componenti vitali in numerosi settori, dalla produzione e dai settori aerospaziali e medici. La loro capacità di fornire misurazioni di tensione precise garantisce la qualità del prodotto, l'efficienza operativa e la sicurezza. Abilitando il monitoraggio e il controllo in tempo reale, questi sensori aiutano a prevenire danni ai materiali, a ridurre i rifiuti ed estendere la durata della durata delle attrezzature.
Con l'avanzare della tecnologia, i sensori di tensione dell'albero continuano ad evolversi, integrandosi con i sistemi IoT, adottando nuovi materiali e abbracciando progetti wireless e miniaturizzati. Queste innovazioni ampliano la loro applicabilità e migliorano l'affidabilità, rendendo gli strumenti indispensabili dei sensori di tensione dell'albero nei moderni processi industriali.
Un sensore di tensione dell'albero misura la tensione o la coppia applicata a un albero o materiale continuo, convertendo le forze meccaniche in segnali elettrici per il monitoraggio e il controllo.
Le industrie chiave includono i settori manifatturiero (tessili, carta, stampa), automobilistica, aerospaziale, medica e di movimentazione dei materiali.
Mantengono livelli di tensione coerenti, prevengono difetti, riducono i rifiuti e consentono il controllo automatizzato per una maggiore efficienza e qualità del prodotto.
La maggior parte utilizza la tecnologia del calibro di deformazione, ma i tipi più recenti includono sensori di onda acustica di superficie wireless (SAW) e sensori magnetostrittivi.
Installazione e allineamento adeguati sono fondamentali per evitare false letture e danni ai sensori. La calibrazione regolare garantisce accuratezza e affidabilità nel tempo.
