● Wprowadzenie do czujników ciśnienia oleju
>> Rodzaje czujników ciśnienia oleju
● Lokalizacje czujników ciśnienia oleju
>> Mitsubishi 3000GT/Dodge Stealth
>> Lokalizacje pojazdów ogólnych
>> Instalacja czujników ciśnienia oleju
● Funkcjonalność i okablowanie
● Rozwiązywanie problemów z czujnikami ciśnienia oleju
>> Zaawansowane techniki rozwiązywania problemów
>> Wskazówki dotyczące wymiany
>> Wpływ niskiego ciśnienia oleju
● Wniosek
● FAQ
>> 1. Jaka jest typowa lokalizacja czujnika ciśnienia oleju w większości pojazdów?
>> 2. Skąd mam wiedzieć, czy mój czujnik ciśnienia oleju jest wadliwy?
>> 3. Czy sam czy mogę zainstalować czujnik ciśnienia oleju?
>> 4. Jakie są typowe rodzaje czujników ciśnienia oleju?
>> 5. Jak podłączyć czujnik ciśnienia oleju?
Czujniki ciśnienia oleju są kluczowymi elementami współczesnych pojazdów, odpowiedzialnych za monitorowanie ciśnienia oleju silnika i zapewnienie, że działa on w bezpiecznych granicach. Czujniki te odgrywają istotną rolę w zapobieganiu uszkodzeniu silnika poprzez ostrzeganie kierowców potencjalnych problemów, zanim stają się poważne. W tym artykule zbadamy typowe lokalizacje Czujniki ciśnienia oleju w różnych pojazdach, omawiaj ich funkcjonalność i udzielaj wskazówek, jak je zidentyfikować i rozwiązywać.

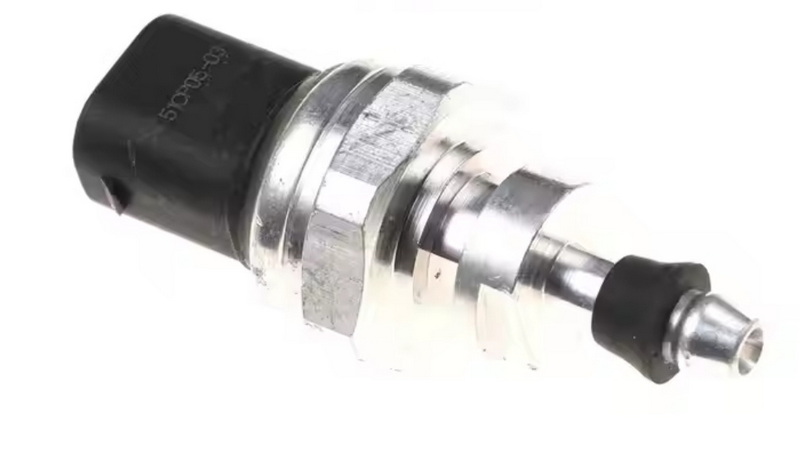

Czujniki ciśnienia oleju to urządzenia elektroniczne, które przekształcają ciśnienie mechaniczne w sygnał elektryczny. Sygnał ten jest następnie wysyłany na deskę rozdzielczą pojazdu, gdzie jest wyświetlany na wskaźniku ciśnienia oleju lub światła ostrzegawcza. Podstawową funkcją czujnika jest monitorowanie ciśnienia oleju w silniku i ostrzeganie kierowcy, jeśli spadnie poniżej określonego progu, co może wskazywać na problem, taki jak niski poziom oleju, wadliwa pompa olejowa lub zatkany filtry oleju.

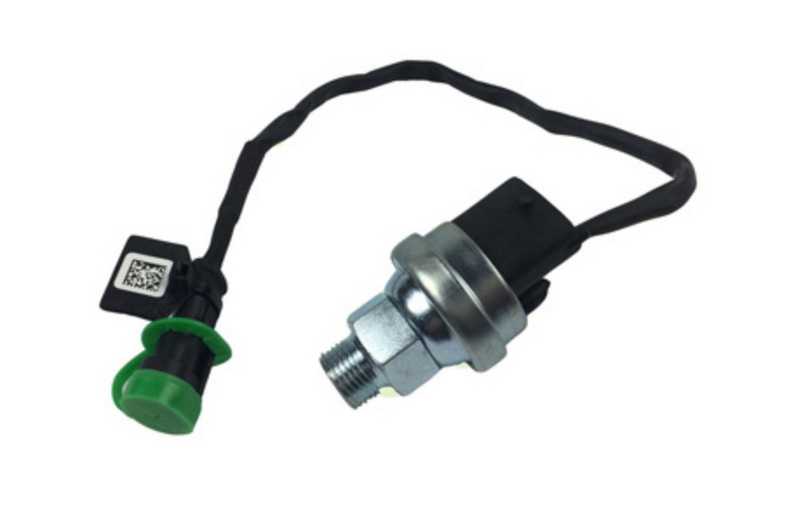

Zasadniczo istnieją dwa rodzaje czujników ciśnienia oleju: czujniki oporności zmiennej i czujniki typu przełącznika. Zmienne czujniki oporności zapewniają ciągły odczyt ciśnienia oleju, który jest wyświetlany na mierniku. Z drugiej strony czujniki typu przełącznika są używane do aktywowania światła ostrzegawczego, gdy ciśnienie oleju spadnie poniżej określonego poziomu.
Położenie czujników ciśnienia oleju może się różnić w zależności od modelu pojazdu i rodzaju silnika. Oto kilka typowych lokalizacji:
W Mitsubishi 3000GT i Dodge Stealth istnieją dwa czujniki ciśnienia oleju: jeden dla manometru oleju, a drugi dla światła ostrzegawczego. W przypadku silników DOHC oba czujniki znajdują się po lewej stronie bloku silnika, nad miską olejową. W przypadku silników SOHC jednostka miernika znajduje się w pobliżu filtra oleju po prawej stronie, podczas gdy przełącznik znajduje się po lewej stronie bloku.
W większości pojazdów czujniki ciśnienia oleju zwykle znajdują się w jednej z następujących lokalizacji:
- Blok silnika: Często znajdujący się w pobliżu filtra oleju lub pompy olejowej.
- Obudowa filtra oleju: Niektóre pojazdy mają czujnik zintegrowany z obudową filtra oleju.
- Pompa olejowa: W niektórych przypadkach czujnik jest zamontowany bezpośrednio na pompie olejowej.
Podczas instalowania czujnika ciśnienia oleju istnieje kilka typowych metod:
- Płyta kanapkowa filtra oleju: Jest to zalecana metoda, ponieważ umożliwia łatwą instalację i dostęp do przyszłej konserwacji.
- Adapter TEE: Przydatny, gdy trzeba zainstalować drugi czujnik wraz z istniejącym, ale może być trudniejszy ze względu na ograniczenia przestrzeni.
Czujniki ciśnienia oleju są zwykle podłączone trzema połączeniami: zasilacz 5 V, drut sygnałowy i drut uziemiający. Drut sygnałowy wysyła odczyt ciśnienia do ECU pojazdu lub miernika deski rozdzielczej.
Schematy okablowania dla czujników ciśnienia oleju różnią się w zależności od rodzaju pojazdu i czujnika. Na przykład typowa konfiguracja może obejmować:
- moc 5 V: podłączony do układu zapłonowego pojazdu.
- Sygnał: Połączony z analogowym wejściem na ECU lub miernika.
- Ziemia: podłączony do podwozia pojazdu lub bloku silnika.
Rozwiązywanie problemów z czujnikami ciśnienia oleju polega na sprawdzeniu okablowania, zapewnienia prawidłowej instalacji i weryfikacji, że czujnik otrzymuje prawidłowe zasilanie napięcia.
- Nieprawidłowe odczyty: Sprawdź luźne połączenia lub wadliwe okablowanie.
- Brak sygnału: Upewnij się, że czujnik jest odpowiednio osadzony i odbierający moc.
- Ostrzeżenie światło: Sprawdź poziomy oleju i stan filtra.
W przypadku bardziej złożonych problemów użycie multimetru do pomiaru napięcia i oporu może pomóc zidentyfikować problemy. Dodatkowo można użyć narzędzi skanowania do sprawdzenia dowolnych kodów błędów związanych z czujnikiem ciśnienia oleju.
Regularne utrzymanie czujników ciśnienia oleju polega na zapewnieniu, że są czyste i wolne od gruzu. Jeśli czujnik się nie powiedzie, wymiana jest zwykle prosta, ale wymaga starannego obsługi, aby uniknąć uszkodzenia otaczających elementów.
- Użyj prawidłowych narzędzi: upewnij się, że masz odpowiednie narzędzia, aby uniknąć uszkodzenia czujnika lub otaczających komponentów.
- Skonsultuj się z instrukcją: zapoznaj się z instrukcją naprawy pojazdu, aby uzyskać szczegółowe instrukcje.
- Test po instalacji: Sprawdź, czy czujnik działa poprawnie po wymianie.
Utrzymanie odpowiedniego ciśnienia oleju ma kluczowe znaczenie dla wydajności silnika i długowieczności. Niskie ciśnienie oleju może prowadzić do zwiększonego zużycia silnika, przegrzania i potencjalnie katastrofalnej awarii silnika.
- Zużycie silnika: Zwiększone tarcie między ruchomymi częściami może prowadzić do przedwczesnego zużycia.
- przegrzanie: niewystarczające smarowanie może spowodować przegrzanie silnika.
- Awaria silnika: Długotrwałe działanie w warunkach niskiego ciśnienia oleju może prowadzić do napadu silnika lub awarii.
Czujniki ciśnienia oleju są niezbędne do utrzymania zdrowia silnika poprzez udzielanie informacji zwrotnych w czasie rzeczywistym na temat poziomu ciśnienia oleju. Zrozumienie ich typowych lokalizacji i funkcjonalności może pomóc właścicielom pojazdów w diagnozowaniu i rozwiązaniu potencjalnych problemów wcześnie. Niezależnie od tego, czy pracujesz nad Mitsubishi 3000GT, czy innym pojazdem, wiedza o tym, jak zidentyfikować i rozwiązywać problemy z czujnikami ciśnienia oleju, jest niezbędna do zapobiegania kosztownym naprawom.
Typowa lokalizacja czujnika ciśnienia oleju zmienia się, ale często znajduje się w pobliżu filtra oleju lub pompy olejowej na bloku silnika.
Wadliwy czujnik ciśnienia oleju może powodować nieprawidłowe odczyty na mierniku deski rozdzielczej lub niepotrzebnie wywołać światło ostrzegawcze. Sprawdź luźne połączenia lub upewnij się, że czujnik odbiera prawidłowe napięcie.
Tak, instalowanie czujnika ciśnienia oleju można wykonać za pomocą podstawowych narzędzi i wiedzy. Typowe metody obejmują stosowanie płyty kanapkowej filtra oleju lub adaptera koszulki.
Zasadniczo istnieją dwa typy: czujniki oporności zmiennej dla ciągłych odczytów ciśnienia i czujniki typu przełącznika do aktywowania świateł ostrzegawczych przy niskim poziomie ciśnienia.
Okablowanie zazwyczaj wymaga podłączenia czujnika z zasilaczem 5 V, analogowym wejściem na ECU lub wskaźnikiem oraz podłączeniem podwozia z podwoziem pojazdu.
