Os amplificadores são componentes essenciais em muitos sistemas eletrônicos, cumprindo a função vital de aumentar a amplitude dos sinais. No entanto, ao discutir se um amplificador pode amplificar um sinal CC (corrente direta), vários fatores entram em jogo. Este artigo investiga os meandros de Amplificadores , concentrando -se em sua capacidade de lidar com sinais de CC, os tipos de amplificadores adequados para esse fim e aplicações práticas.
Os amplificadores são dispositivos que aumentam a energia, a tensão ou a corrente de um sinal. Eles podem ser classificados com base em suas características de entrada e saída:
- amplificadores de tensão: projetados para aumentar o nível de tensão de um sinal.
- Amplificadores de potência: focados em aumentar o nível de potência para impulsionar cargas como alto -falantes.
- Amplificadores de corrente: aumente principalmente a corrente que flui através de um circuito.
Os sinais podem ser classificados em duas categorias principais:
- AC (corrente alternada): sinais que variam com o tempo, tipicamente de natureza sinusoidal.
- DC (corrente direta): sinais que permanecem constantes ao longo do tempo.
A capacidade de um amplificador de amplificar os sinais DC depende significativamente de seu design:
- amplificadores acoplados CA: os amplificadores de áudio mais comuns são projetados para amplificar os sinais CA. Eles geralmente incluem capacitores de acoplamento que bloqueiam os componentes CC para prevenir a distorção e manter a fidelidade de áudio. Como resultado, esses amplificadores não podem amplificar os sinais de CC de maneira eficaz, porque os capacitores impedem que qualquer tensão de estado estacionário (DC) passe.
- amplificadores acoplados a CC: Esses amplificadores são projetados especificamente para lidar com os sinais CA e CC. Eles não usam capacitores de acoplamento, permitindo que eles amplifiquem os sinais de CC sem nenhuma interferência. Esse tipo é essencial em aplicações em que os componentes CA e CC precisam de amplificação, como em aplicações de instrumentação e sensor.
1. Interfaces do sensor: Muitos sensores produzem um sinal CC que precisa de amplificação para processamento adicional. Por exemplo, termopares e medidores de tensão geralmente requerem amplificadores DC dedicados.
2. Condicionamento de sinal: nos sistemas de aquisição de dados, a amplificação de sinais DC fracos é crucial para medições precisas.
3. Amplificadores operacionais (amplificadores operacionais): os amplificadores operacionais podem ser configurados para amplificar os sinais CA e CC, dependendo da configuração. Eles são amplamente utilizados em vários circuitos eletrônicos devido à sua versatilidade.
4. Dispositivos médicos: em aplicações médicas, como Máquinas de ECG ou EEG, amplificar pequenos sinais de CC dos sensores é fundamental para diagnósticos precisos.
5. Automação industrial: Muitos sensores industriais produzem sinais de mudança lenta que podem ser tratados como CC para fins de monitoramento e controle.
Os amplificadores operam usando componentes ativos como transistores ou amplificadores operacionais que controlam o fluxo de corrente elétrica com base em um sinal de entrada. A operação básica envolve:
1. Estágio de entrada: o sinal de entrada é recebido e preparado para amplificação.
2. Estágio de ganho: a amplificação do núcleo ocorre aqui, onde a amplitude do sinal de entrada é aumentada.
3. Fase de saída: o sinal amplificado é entregue à carga de saída.
- Transistores: Sirva como o componente ativo primário na maioria dos amplificadores.
- Resistores: Usado para influenciar e definir níveis de ganho.
- Capacitores: nos amplificadores acoplados ao CA, eles bloqueiam os componentes CC enquanto permitem que os sinais CA passem.
Ao projetar um circuito para amplificar um sinal CC usando um amplificador operacional, várias etapas estão envolvidas:
1. Escolha Configuração: Decida entre configurações invertidas ou não inversoras com base nas necessidades de aplicativos.
2.
Ganho = 1+rf/rin
para configurações não inversoras.
3. Considerações na fonte de alimentação: Verifique se a fonte de alimentação pode fornecer tensão e corrente suficientes para a operação do amplificador.
A amplificação dos sinais DC apresenta desafios únicos:
- Tensão de deslocamento: qualquer tensão de deslocamento em um amplificador pode distorcer o sinal de saída.
- Sensibilidade ao ruído: os sinais de DC são mais suscetíveis ao ruído, o que pode afetar a precisão.
- Desvio térmico: as alterações na temperatura podem afetar o desempenho do amplificador ao longo do tempo.
- Drift zero: um desafio significativo com os amplificadores de CC é a deriva zero causada por flutuações na tensão da fonte de alimentação ou condições ambientais, o que pode levar a imprecisões na medição ao longo do tempo [1].
Os amplificadores de acoplamento direto permitem uma transição perfeita de sinais sem capacitores de bloqueio. Esse design é particularmente útil para aplicações de baixa frequência, onde a manutenção das relações de fase é crucial.
Os amplificadores estabilizados com helicóptero utilizam uma técnica em que o sinal de entrada é comutado periodicamente (picado) antes da amplificação e depois desmodulou de volta à sua forma original após a amplificação. Esse método reduz significativamente a deriva zero e aumenta a precisão [1].

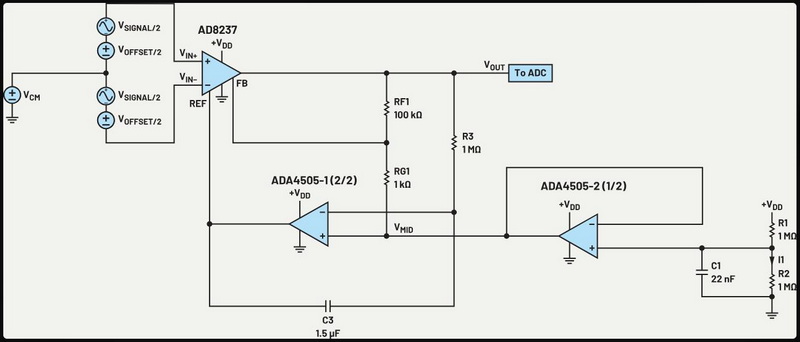

Os amplificadores de instrumentação são tipos especializados de amplificadores operacionais projetados para amplificação precisa de sinal de baixo nível enquanto rejeita o ruído do modo comum. Eles são amplamente utilizados em aplicações de instrumentação médica e sensores devido à sua alta impedância de entrada e excelente linearidade [2].
Os amplificadores operacionais (amplificadores operacionais) são componentes versáteis que podem ser configurados para várias tarefas de amplificação, incluindo sinais CA e CC:
1. Configuração não invertida:
- fornece ganho positivo.
- A saída segue a tensão de entrada com um ganho adicional determinado pelos resistores conectados na configuração de feedback.
2. Configuração invertida:
- fornece ganho negativo.
- A tensão de saída é inversamente proporcional à tensão de entrada, mas amplificada com base nos valores do resistor de feedback.
3. Configuração diferencial:
- Usado quando dois sinais de entrada precisam de comparação.
- Ideal para aplicações que requerem rejeição de ruído enquanto amplia pequenas tensões diferenciais [4].

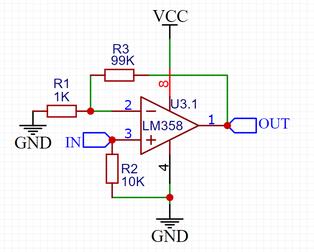

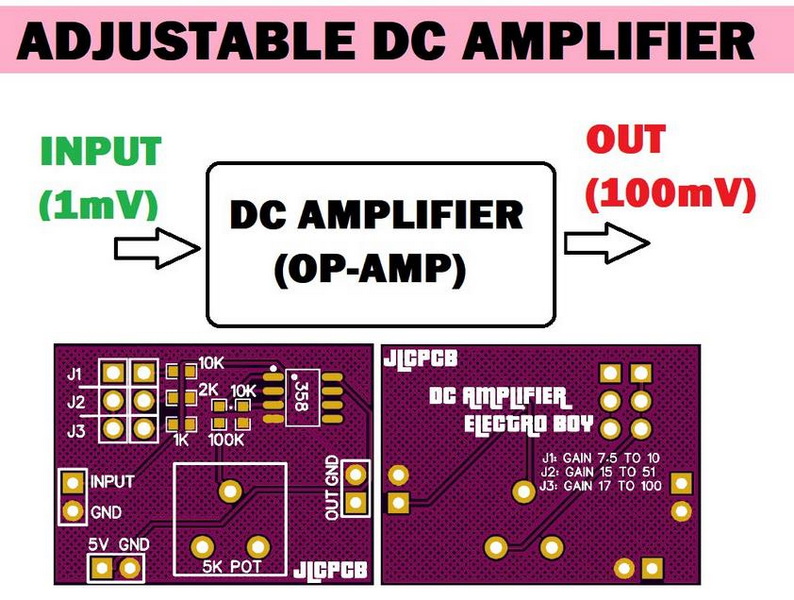

Para ilustrar como um simples circuito de amplificador operacional pode amplificar um pequeno sinal DC:
1. Suponha que você tenha um sensor emitindo 10 mV que deseja ampliar para 1 V (ganho de 100).
2. Usando uma configuração não inversora:
-Set rin = 1kωrin = 1kΩ
- Calcule RF usando
100 = 1+rf/rin⟹rf = 99kΩ
3. Conecte o amplificador operacional com esses resistores e forneça níveis apropriados de fonte de alimentação (+12V/-12V) para garantir o funcionamento adequado [4].
Em resumo, embora muitos amplificadores de áudio padrão não possam amplificar os sinais CC devido às suas limitações de design com os capacitores de acoplamento, existem amplificadores especializados que podem efetivamente lidar com os sinais CA e CC. A compreensão dessas diferenças é crucial para selecionar o amplificador apropriado para aplicações específicas, especialmente em campos como instrumentação médica, automação industrial e tecnologia de sensores.
Um amplificador acoplado a CC permite que os sinais CA e CC passem sem bloquear nenhum componente, tornando -o adequado para aplicações em que os dois tipos de sinais precisam de amplificação.
Normalmente não; Os amplificadores de áudio padrão são projetados com capacitores que bloqueiam os componentes CC. No entanto, amplificadores de áudio especializados podem ser modificados ou projetados especificamente para esse fim.
Os amplificadores operacionais (amplificadores operacionais) podem amplificar os sinais CA e CC, dependendo da configuração e são amplamente utilizados em vários circuitos eletrônicos para tarefas como condicionamento e filtragem de sinal.
Os capacitores de acoplamento são usados em amplificadores para bloquear qualquer tensão CC indesejada, permitindo que os sinais de CA passem, impedindo assim a distorção em aplicações de áudio.
Para projetar um circuito para amplificar um pequeno sinal DC, escolha uma configuração de amplificador operacional (inversor ou não inversor), defina seu ganho usando valores de resistor de acordo com seus requisitos e verifique se sua fonte de alimentação atende às especificações necessárias.
