Medir a tensão ou força em cabos é fundamental em muitos setores, incluindo monitoramento de construção, fabricação, aeroespacial e infraestrutura. A medição precisa da força do cabo garante segurança, integridade estrutural e desempenho ideal de sistemas que dependem de cabos, cordas ou fios. Este artigo explora os vários tipos de Os sensores usados para detectar força a cabo, concentrando -se em seus princípios de trabalho, aplicativos, vantagens e considerações de instalação.

Entendendo a medição da força a cabo

A medição da força do cabo envolve a detecção da força de tração exercida em um cabo ou fio. Essa força pode ser estática ou dinâmica e geralmente é convertida em um sinal elétrico por sensores para fins de monitoramento e controle. A chave para a medição eficaz da força do cabo é selecionar o tipo de sensor certo que corresponde aos requisitos de precisão, ambiental e mecânica do aplicativo.

Por que medir a força do cabo?

- Segurança: impedir a falha do cabo que pode levar a acidentes ou colapso estrutural.

- Desempenho: mantenha a tensão ideal para operação eficiente de máquinas ou estruturas.

- Manutenção: Detecte os sinais precoces de desgaste ou sobrecarga para agendar reparos oportunos.

- Controle de qualidade: Garanta os processos de fabricação que envolvem os cabos atendem às especificações.

Tipos de sensores para medir a tensão em cabos

Várias tecnologias de sensores são usadas para medir a força do cabo, cada uma com características únicas adequadas a diferentes aplicações.

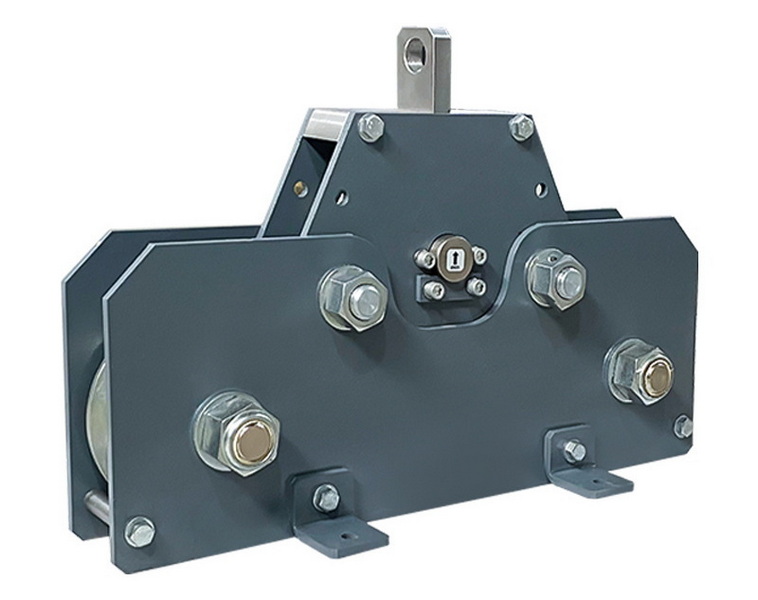

1. Carregar sensores de células

As células de carga estão entre os sensores mais comuns e confiáveis para medir a tensão do cabo. Eles convertem força mecânica em um sinal elétrico usando medidores de tensão.

- Princípio de funcionamento: os medidores de tensão ligados a uma resistência de alteração de elementos deformáveis quando esticados ou comprimidos. Essa alteração é convertida em um sinal de tensão proporcional à força.

- Tipos:

um. Células de carga do tipo S: em forma de 's, ' Ideal para medição de tensão e compressão.

b. Células de carga de caixa: cilíndricas, robustas, adequadas para ambientes severos.

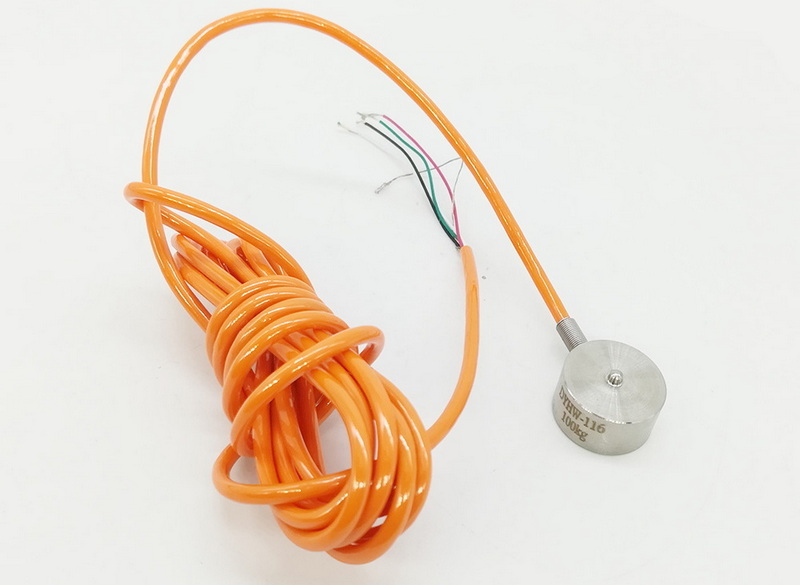

c. Células de carga de panqueca: baixo perfil, usado onde o espaço é limitado.

- Aplicações: fabricação de cabos, sistemas de elevadores, pontes de suspensão, monitoramento de processos industriais.

Os sensores de bitola de deformação são frequentemente integrados às células de carga, mas também podem ser dispositivos independentes aplicados diretamente a cabos ou fios.

- Princípio de trabalho: detecta a tensão (deformação) no próprio material do cabo ou em um elemento sensor conectado ao cabo.

- Vantagens: alta sensibilidade, adequada para detectar pequenas alterações de tensão.

- Aplicações: fabricação têxtil, inspeção de corda de aço, controle de tensão de precisão.

2. Sensores piezoelétricos

Os sensores piezoelétricos geram uma carga elétrica em resposta ao estresse mecânico.

- Princípio de trabalho: quando a tensão do cabo muda, o material piezoelétrico produz uma tensão proporcional à força.

- Vantagens: Excelente para medições de tensão dinâmicas ou em rápida mudança.

- Aplicações: análise de vibração, detecção de força de impacto, monitoramento em tempo real em máquinas industriais.

3. Sensores de fio vibratórios

Esses sensores medem a tensão detectando a frequência de vibração em um fio ou cabo.

- Princípio de trabalho: a tensão no fio afeta sua frequência natural; Medir essa frequência permite o cálculo da tensão.

- Vantagens: estabilidade a longo prazo, resistência a fatores ambientais.

- Aplicações: Monitoramento de Saúde Estrutural de Pontes, Torres e Cabos.

4. Sensores de fibra óptica

Os sensores de fibra óptica usam alterações nas propriedades de transmissão de luz para medir a tensão e a tensão.

- Princípio de trabalho: a tensão no cabo altera o sinal de luz na fibra, que é detectado e convertido em dados de tensão.

- Vantagens: imune à interferência eletromagnética, adequada para ambientes severos.

- Aplicações: aplicações industriais aeroespacial, engenharia civil e de alta precisão.

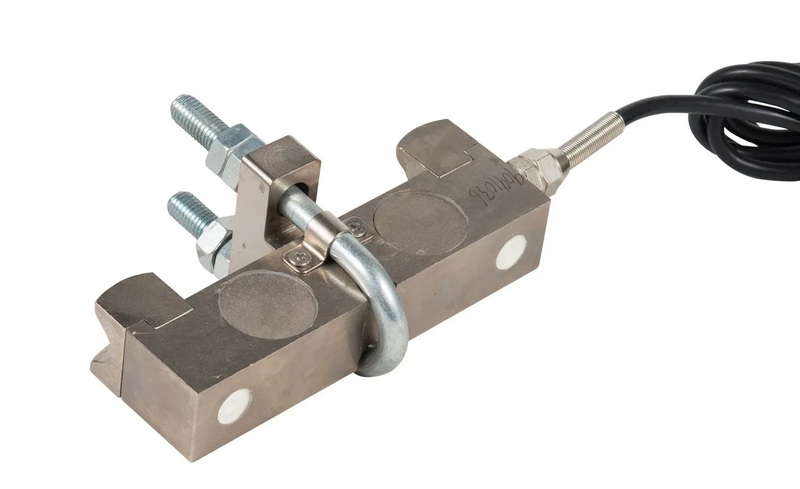

Sensores de tensão a cabo comerciais populares

Sensor de tensão FSW da linha de seleção

- Projetado para fios, cordas e cabos de até 15 mm de diâmetro.

- usa a tecnologia de cotonete com rolos em U.

-Fornece saídas analógicas e digitais (0-10V, 4-20mA, USB).

- apresenta proteção contra sobrecarga mecânica e calibração fácil.

-Sensores baseados em deformação de alta precisão.

-A medição varia de 0 a 100 kN a 0-1000 kN.

- Adequado para fabricação, mineração e construção de cabos.

- Oferece soluções personalizadas e suporte especializado.

Como instalar um sensor de tensão de cabo corretamente

A instalação adequada é crucial para uma medição de tensão precisa e confiável.

Etapas de instalação

1. Desconecte a energia e o cabo seguro: verifique se a segurança desligando e estabilizando o cabo.

2. Remova as conexões existentes: Desconecte o cabo da montagem atual se substituir um sensor.

3. Monte o sensor: alinhe e prenda o sensor na posição correta.

4. Conecte o cabo: Prenda o cabo firmemente ao sensor usando acessórios apropriados.

5. Faça conexões elétricas: conecte o sensor ao sistema de controle após o diagrama de fiação.

6. Calibre o sensor: aplique pesos conhecidos para calibrar e verificar a precisão do sensor.

7. Teste o sistema: liga e monitore os dados de tensão para consistência.

Conclusão

A seleção do sensor correto para medir a tensão em cabos depende dos requisitos de aplicação específicos, incluindo precisão, ambiente, tamanho do cabo e necessidades de medição dinâmica versus estática. As células de carga e os sensores de medidores são amplamente utilizados para sua precisão e confiabilidade, enquanto os sensores de arame piezoelétricos e vibratórios se destacam em cenários de monitoramento dinâmico e de longo prazo. A instalação e a calibração adequadas são essenciais para garantir o desempenho e a segurança do sensor. Os avanços na tecnologia do sensor continuam a melhorar a precisão e a facilidade da medição da força de cabo, apoiando operações industriais e estruturais mais seguras e eficientes.

Perguntas frequentes

1. Qual é o objetivo de um sensor de tensão de cabo?

Um sensor de tensão do cabo mede a força de tração em cabos, cordas ou fios, convertendo a tensão mecânica em um sinal elétrico para monitoramento e controle para garantir a segurança e o desempenho. [7]

2. Como escolho o sensor certo para medir a tensão em cabos?

Considere fatores como faixa de tensão, condições ambientais, diâmetro do cabo, precisão necessária e compatibilidade com seu sistema de controle. As células de carga são versáteis, enquanto os sensores piezoelétricos são melhores para medições dinâmicas. [4] [7]

3. Os sensores de tensão do cabo podem medir forças estáticas e dinâmicas?

Sim, mas os tipos de sensores variam. As células de carga e os deformação são ideais para forças estáticas ou lentamente em mudança, enquanto os sensores de arame piezoelétricos e vibratórios são melhores para a tensão dinâmica ou em rápida mudança. [4] [5]

4. Com que frequência os sensores de tensão do cabo devem ser calibrados?

A frequência de calibração depende do uso e do ambiente, mas geralmente varia de vários meses a um ano. A calibração regular garante precisão e confiabilidade. [7]

5. Quais são os desafios comuns de instalação para os sensores de tensão do cabo?

Os desafios incluem alinhamento inadequado, erros de conexão elétrica, exposição ambiental e sobrecarga mecânica. Após as diretrizes do fabricante e a calibração adequada mitiga esses problemas. [7]
