Tork transdüserleri veya tork sayaçları olarak da bilinen tork sensörleri , bir nesneye uygulanan tork veya dönme kuvvetini ölçmek için tasarlanmış özel cihazlardır. Bu sensörler otomotiv testi, robotik ve üretim dahil olmak üzere çeşitli endüstriyel uygulamalarda çok önemlidir. Tork sensörlerinin nasıl çalıştığını anlamak, tasarımlarına, çalışma ilkelerine ve mevcut farklı türlere girmeyi içerir.
Tork, bir nesnenin bir eksen etrafında dönmesine neden olan dönme kuvvetinin bir ölçüsü olarak tanımlanır. Pivot noktasından kuvvet ve mesafenin ürünü olarak hesaplanır:
Tork (t) = kuvvet (f) × mesafe (d)
Tork tipik olarak Newton-Meters (N · M) veya ayak poundları (ft · lb) gibi birimlerde ifade edilir.
Her biri belirli uygulamalar için uygun birkaç tür tork sensörü vardır:
- Statik tork sensörleri: Sabit sistemlerde torku ölçün, kalibrasyon ve kalite kontrolü için kullanışlıdır.
-Dinamik tork sensörleri: Hassas kontrol için gerçek zamanlı veriler sağlayan yüksek hızlı uygulamalar için tasarlanmıştır.

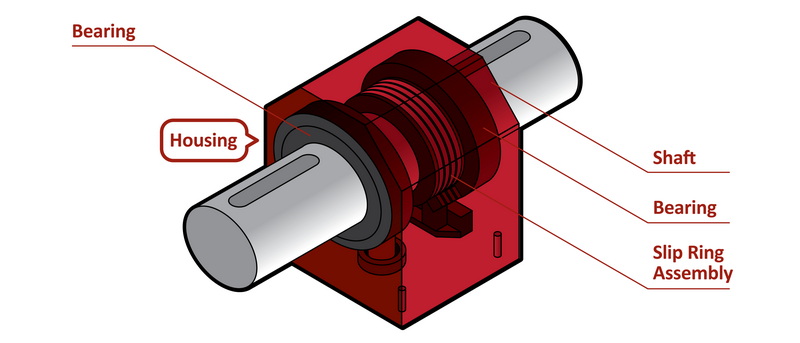

- Şaft tork sensörleri: Doğrudan tork ölçümü için doğrudan dönen şaftlara monte edilir.
- Döner tork sensörleri: Robotik ve yenilenebilir enerji sistemleri dahil olmak üzere çeşitli uygulamalarda kullanılan çok yönlü sensörler.
- Satır içi tork dönüştürücüler: Kesintisiz tork ölçümü için mevcut makinelere entegre.
- Temassız tork sensörleri: hassas uygulamalar için ideal olan optik veya manyetik algılama yöntemlerini kullanın.
Tork sensörlerinin arkasındaki temel prensip, uygulanan torkun neden olduğu deformasyonu veya gerginliği ölçmektir. Çoğu tork sensörü iki birincil yönteme göre çalışır: gerinim ölçerler ve manyetoelastik algılama.

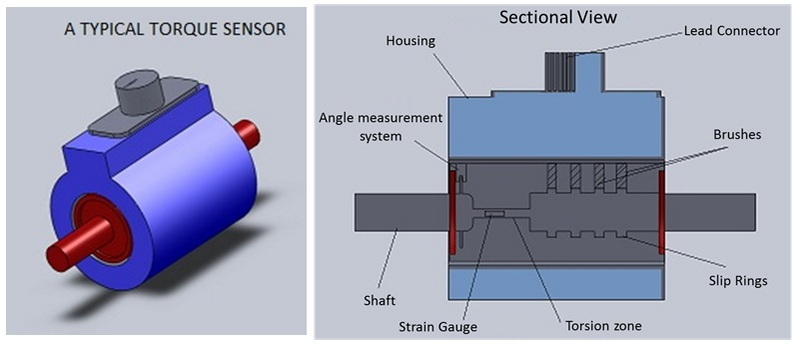

En yaygın tork sensörü türü gerinim göstergeleri kullanır. Bunlar, mekanik gerginliğe maruz kaldığında elektriksel direncini değiştiren küçük dirençli sensörlerdir. Operasyonel süreç aşağıdaki gibidir:
- Genellikle alüminyum veya paslanmaz çelikten yapılmış metal bir eleman, algılama bileşeni olarak hizmet eder. Bu eleman, tork uygulandığında hafifçe deforme olmak üzere tasarlanmıştır.
- Gerinim göstergeleri, bir Wheatstone Köprüsü konfigürasyonunda bu metal elemente bağlanır. Tork uygulandığında, metal deforme olur ve gerinim göstergelerinde direnç değişikliğine neden olur.
- Dirençteki değişiklik, uygulanan torkla orantılı bir diferansiyel voltaj üretir. Bu voltaj sinyali daha sonra amplifiye edilir ve okunabilir bir tork ölçümü sağlamak için işlenir.
Başka bir yöntem, uygulanan tork nedeniyle manyetik özelliklerdeki değişiklikleri tespit eden manyetoelastik sensörleri içerir. Bu yöntem:
- Milin, burulma stresine bağlı manyetik geçirgenlikteki değişikliklerden kaynaklanan indüklenmiş voltajlardaki varyasyonları ölçen tel bobinleri ile çevrelenmesi.
- Bu yöntem sağlam ölçümler sağlar, ancak sıcaklık ve diğer çevresel faktörlerden etkilenebilir.
Kullanılan algılama yönteminden bağımsız olarak, bir tork sensöründen çıkış sinyali tipik olarak birkaç işleme adımına maruz kalır:
- Sinyal amplifikasyonu: Sensör tarafından üretilen başlangıç elektrik sinyali genellikle çok düşüktür; Bu nedenle, yararlı olması için amplifikasyona ihtiyaç duyar.
- Sinyal Koşullandırma: Bu, gürültüyü filtrelemeyi ve doğru okumaları sağlamak için sıcaklık değişimlerini telafi etmeyi içerir.
- Kalibrasyon: Tork sensörleri, uygulanan tork ile çıkış sinyali arasında doğrusal bir ilişki kurmak için kalibre edilmelidir. Kalibrasyon, bilinen tork değerlerinin uygulanmasını ve karşılık gelen çıkışların kaydedilmesini içerir.
Tork sensörleri çeşitli endüstrilerde çok çeşitli uygulamalara sahiptir:
- Otomotiv Testi: Performans testi sırasında motorlar ve şanzımanlar gibi bileşenler üzerinde torku ölçmek için kullanılır.
- Üretim: Kesin tork uygulamasının kritik olduğu montaj hatlarında kalite kontrolü için gereklidir.
- Robotik: Robotik kollar ve diğer otomatik sistemlerin uyguladığı kuvvetleri izlemeye ve kontrol etmeye yardımcı olun.
- Havacılık ve Uzay: Güvenlik standartlarını karşıladıklarından emin olmak için uçak bileşenlerinin test edilmesinde kullanılır.
Tork sensörlerinin kullanımı çeşitli avantajlar sunar:
- Hassas ölçüm: Kalite kontrol ve güvenlik için gerekli doğru okumalar sağlarlar.
-Gerçek zamanlı izleme: Birçok modern sensör, anında geri bildirim için gerçek zamanlı veri iletimi sunar.
- Çok yönlülük: Çeşitli uygulamalarda ve ortamlarda farklı türde tork sensörleri kullanılabilir.
Tork sensörleri, çok sayıda endüstride dönme kuvvetlerinin ölçülmesinde hayati bir rol oynar. Mekanik girişi, gerinim göstergeleri ve manyetoelastik teknikler gibi çeşitli algılama yöntemleriyle elektrik sinyallerine dönüştürerek, bu cihazlar performans izlemede doğruluğu ve güvenilirliği sağlar. Teknoloji ilerledikçe, sensör tasarımı ve uygulama verimliliğinde daha fazla yenilik bekleyebiliriz.
Ana tipler arasında statik, dinamik, şaft, döner, satır içi dönüştürücüler ve temassız sensörler bulunur. Her tür, ölçüm ihtiyaçlarına göre belirli uygulamalar sunar.
Gerinim ölçer sensörleri, tork uygulandığında bir metal elementin deformasyonunun neden olduğu elektrik direncindeki değişiklikleri ölçerek çalışır. Bu değişiklik, uygulanan torkla orantılı bir voltaj sinyali oluşturur.
Otomotiv testi, üretim, havacılık, robot ve malzeme testi gibi endüstriler genellikle doğru ölçümler için tork sensörlerini kullanır.
Evet, uygulama gereksinimlerinize bağlı olarak hem statik (sabit sistemler) hem de dinamik (hareketli sistemler) ölçümleri için tasarlanmış belirli tork sensörleri türleri vardır.
Kalibrasyon, uygulanan tork ve çıkış sinyali arasında kesin bir ilişki kurduğu için çok önemlidir; Uygun kalibrasyon olmadan, ölçümler doğru veya güvenilir olmayabilir.
