ایف اے 107 بی
FIBOS
100,200,300,500N
≤0.5%FS
φ20 ملی میٹر؛ H6 ملی میٹر
~ 0.03 ملی میٹر
5KHz
0.1 کلوگرام
سٹینلیس سٹیل
| کی دستیابی: | |
|---|---|
پلانر لوڈ سیل فورس سینسر پروڈکٹ کی تفصیل |

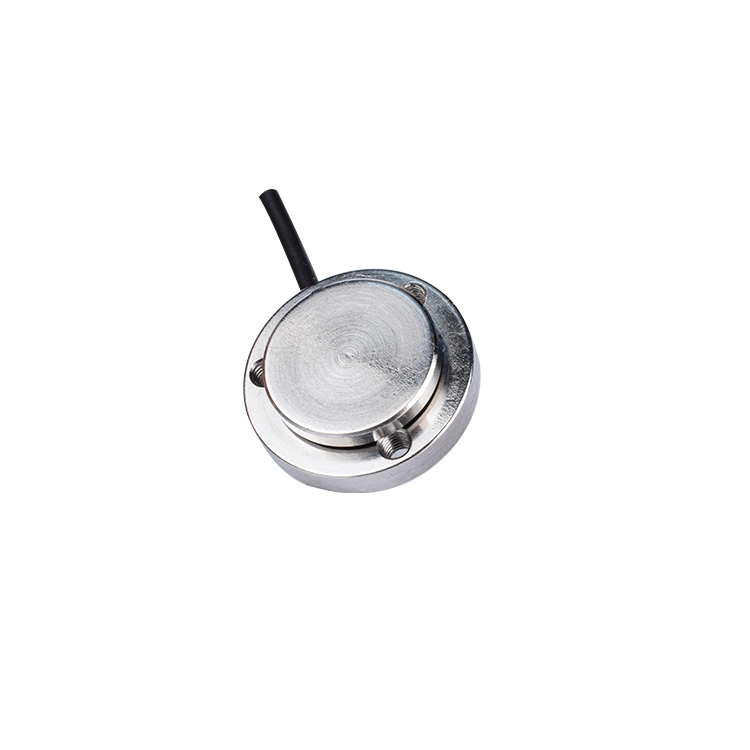

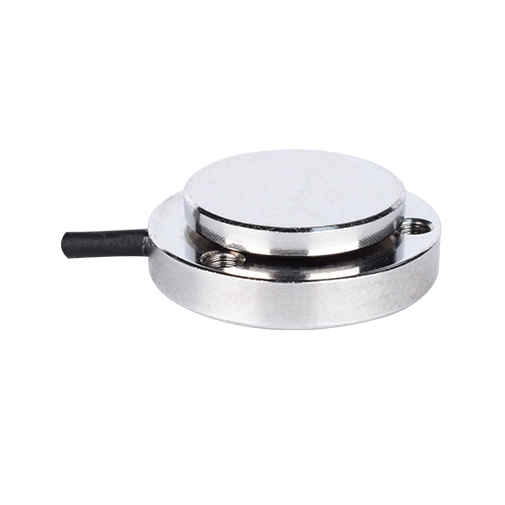

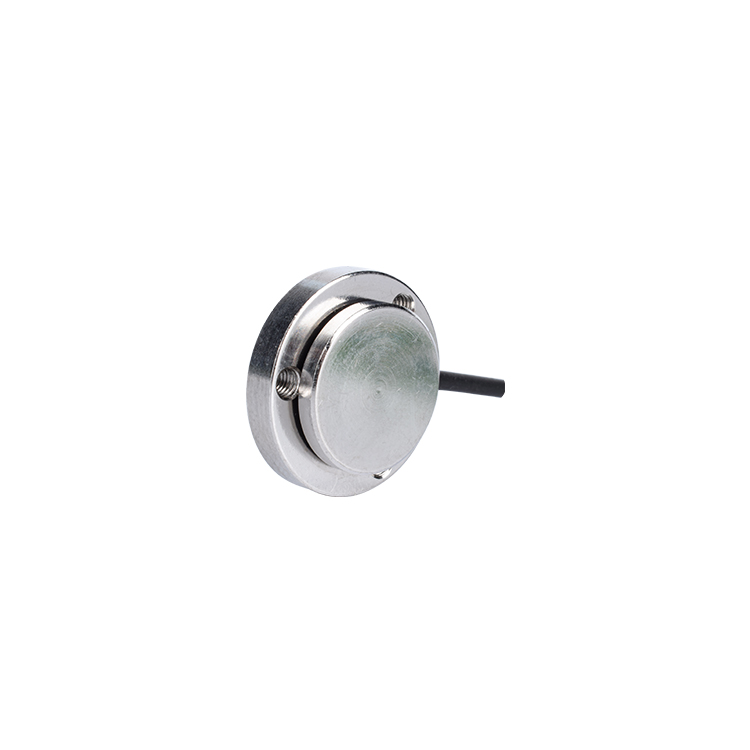

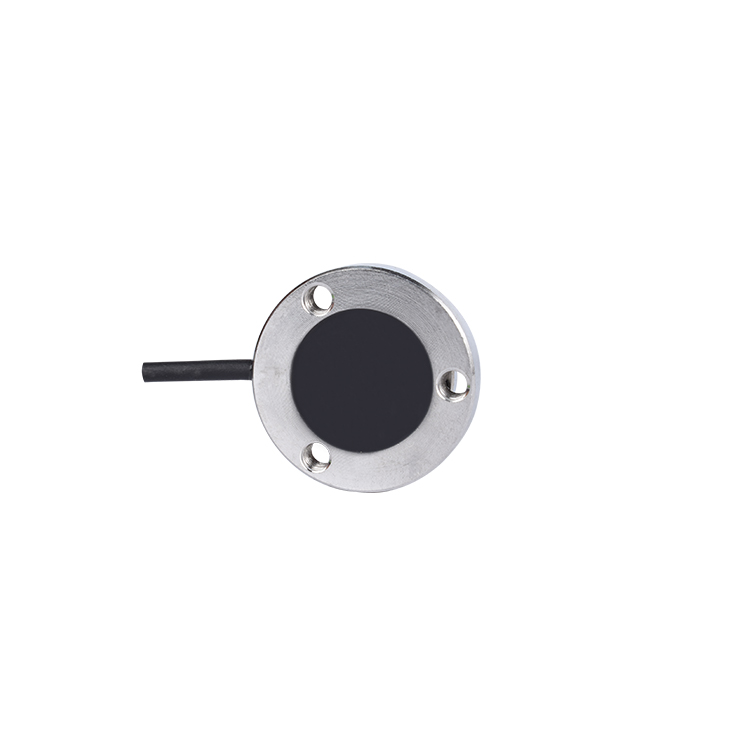

FIBOS FA107B ایک چھوٹا فورس سینسر ہے جو خاص طور پر سطحی قوت کی پیمائش کے ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ سٹینلیس سٹیل سے بنایا گیا، اس کا وزن صرف 0.03 کلوگرام ہے۔ اس کا کمپیکٹ اور ہلکا پھلکا ڈیزائن اسے تنگ تنصیبی جگہوں کی وسیع رینج کے لیے موزوں بناتا ہے، جبکہ صنعتی معائنہ، آلات R&D، اور لیبارٹری ٹیسٹنگ سمیت مختلف منظرناموں میں قوت کی پیمائش کی ضروریات کو پورا کرنے کے لیے بہترین قوت کی پیمائش کی درستگی اور ماحولیاتی موافقت کی پیشکش کرتا ہے۔ معیاری وائرنگ اور انسٹالیشن ڈیزائنز کے ساتھ، یہ مضبوط موافقت اور استعمال میں آسانی پیش کرتا ہے، جس سے یہ چھوٹی سطح کی طاقت کی پیمائش کی ایپلی کیشنز کے لیے ایک سرمایہ کاری مؤثر انتخاب ہے۔

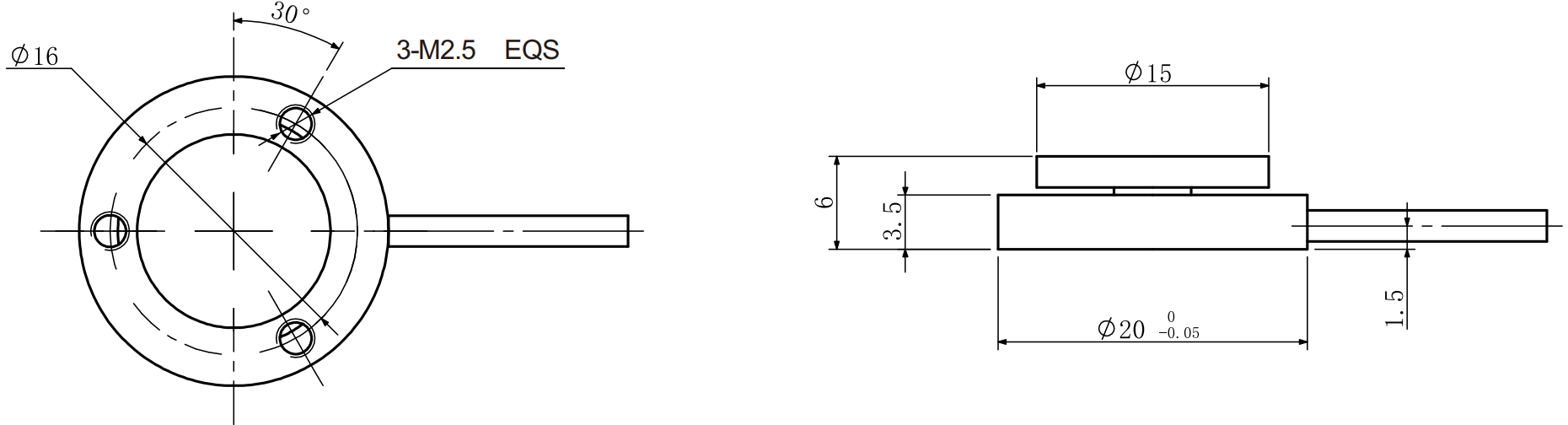

پلانر لوڈ سیل فورس سینسر کے طول و عرض (یونٹ: ملی میٹر) |

ہم اپنی مصنوعات کی 3D ماڈل فائلیں فراہم کرتے ہیں۔سپورٹ ۔ |

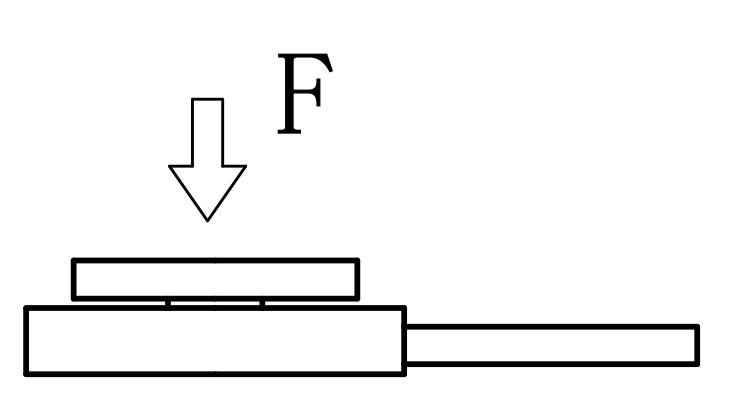

پلانر لوڈ سیل فورس سینسر لوڈ ڈائریکشن |
پلانر لوڈ سیل فورس سینسر وائرنگ |
![]() |
![]() |
پلانر لوڈ سیل فورس سینسر کی تفصیلات |
سینسر فزیکل پیرامیٹرز |
|
برائے نام صلاحیت |
100,200,300,500N |
پورے پیمانے پر انحراف |
<0.03 ملی میٹر |
بنیادی گونج فریکوئنسی (f_G) |
>5KHz |
محفوظ اوورلوڈ |
150%FS |
آپریٹنگ درجہ حرارت |
-20~80℃ |
داخلی تحفظ (IP) |
آئی پی 65 |
کیبل |
φ2x3m |
بہار عنصری مواد |
17-4PH |
وزن |
0.02 کلوگرام |
لوڈنگ کی سمت |
کمپریشن |
سینسر کی درستگی کے پیرامیٹرز |
|
مشترکہ خرابی |
≤0.1%FS |
غیر خطی پن |
≤0.5%FS |
Hysteresis |
≤0.3%FS |
تکراری قابلیت |
≤0.3%FS |
رینگنا (30 منٹ) |
≤0.1%FS |
آؤٹ پٹ پر درجہ حرارت کا اثر |
0.1%FS/10℃ |
الیکٹریکل پیرامیٹرز |
|
شرح شدہ آؤٹ پٹ |
1.0±30%mV/V |
حوصلہ افزائی وولٹیج |
5~12V DC |
| موصلیت مزاحمت | ≥5000MΩ/100V(DC) |

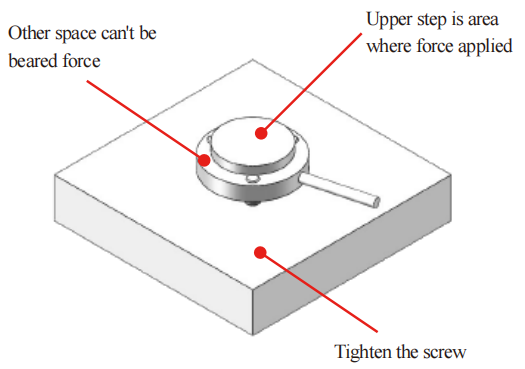

پلانر لوڈ سیل فورس سینسر کی تنصیب |
![]() |
| کروی تحقیقات والے پریشر سینسرز کے لیے، ٹولنگ کو سپورٹ کرنے کے لیے، خاص طور پر بڑے رینج والے سینسر کے لیے تیار اعلی طاقت والے اسٹیل استعمال کرنے کی سفارش کی جاتی ہے۔ |
پلانر لوڈ سیل فورس سینسر اسٹائلنگ کی تجاویز |
![]() |
فورس سینسر مینوفیکچرنگ کے عمل |
پلانر لوڈ سیل فورس سینسر غیر معیاری حسب ضرورت عمل |
|
| Fibos کے پاس ایک پیشہ ور تکنیکی ٹیم ہے جو کلائنٹ کی مخصوص ضروریات کو پورا کرنے کے لیے اپنی مرضی کے مطابق مصنوعات تیار کرنے کی صلاحیت رکھتی ہے۔ ہمارا R&D سائیکل بغیر کسی رکاوٹ کے ہماری اندرون ملک پروڈکشن لائنوں کے ساتھ مربوط ہے، جس سے ہمیں مختصر مدت کے اندر متعلقہ مصنوعات فراہم کرنے کا اہل بناتا ہے۔ |
فورس سینسر کیس اسٹڈیز |
Force Sensors کے بارے میں اکثر پوچھے گئے سوالات |
A: FA107B وہیٹ اسٹون پل کے ڈھانچے کے ساتھ سٹرین گیج کے اصول پر مبنی ہے۔ مکینیکل اخترتی مزاحمتی تبدیلیوں کا سبب بنتی ہے، جس سے لاگو قوت (mV/V) کے متناسب آؤٹ پٹ وولٹیج پیدا ہوتا ہے۔
A: اپنے کمپیکٹ ڈھانچے کی وجہ سے، FA107B سنکی لوڈنگ کے لیے حساس ہے۔ مرکز سے باہر کی قوتیں غیر مساوی تناؤ کی تقسیم کا سبب بن سکتی ہیں، جس کے نتیجے میں غیر خطوطی، کم تکرار کی صلاحیت، اور ممکنہ ساختی تناؤ کا ارتکاز ہوتا ہے۔
A: FA107B کا رینگنا ≤0.1%FS (30 منٹ) ہے۔ طویل مدتی لوڈنگ بتدریج سگنل بڑھنے کا سبب بن سکتی ہے، جس سے جامد پیمائش کی درستگی متاثر ہوتی ہے۔ پری لوڈنگ یا سافٹ ویئر معاوضہ کی سفارش کی جاتی ہے۔
A: زیرو ڈرفٹ مادی تھکاوٹ، درجہ حرارت میں تبدیلی، بڑھتے ہوئے تناؤ اور الیکٹرانکس کے بڑھنے کے نتیجے میں ہو سکتا ہے۔ باقاعدگی سے انشانکن کی سفارش کی جاتی ہے۔
A: ایک فلیٹ بڑھتی ہوئی سطح، مناسب محوری لوڈنگ کو یقینی بنائیں، اور ضمنی قوتوں یا اضافی تناؤ سے بچیں۔ مکینیکل ڈیزائن درستگی کے لیے اہم ہے۔
A: FA107B کی قدرتی تعدد>5kHz ہے، جو متحرک ایپلی کیشنز کے لیے موزوں ہے۔ سسٹم کی کارکردگی کا انحصار ایمپلیفائر بینڈوتھ، نمونے لینے کی شرح، اور بڑھتے ہوئے سختی پر بھی ہے۔ نمونے لینے کی شرح 5–10× سگنل فریکوئنسی کی سفارش کی جاتی ہے۔
