Jak mohu vytvořit systém měření napětí pomocí Arduino a zavěšeného senzoru?

Nabídka obsahu

Úvod do měření napětí

Potřebné komponenty

Porozumění zatížení buňky

Průvodce krok za krokem

>> Krok 1: Zapojení zatížení buňky na HX711

>> Krok 2: Instalace knihovny HX711

>> Krok 3: Psaní kódu

>> Krok 4: Kalibrace

Zlepšení přesnosti a jednání s hlukem

Testování systému

Vizuální demonstrace

Závěr

FAQ

>> 1. Co je to napěťová zatížení?

>> 2. Jak mohu kalibrovat svůj systém měření napětí?

>> 3. Mohu použít jakýkoli typ zatížení?

>> 4. jaký programovací jazyk používám pro Arduino?

>> 5. Jak přesné jsou tyto systémy?

Citace:

Budování systému měření napětí pomocí Arduino a zavěšeného senzoru je vzrušující projekt, který kombinuje elektroniku, programování a strojní inženýrství. Tento komplexní průvodce vás projde celým procesem, od shromažďování komponent po kódování vašeho Arduino pro přesné Měření napětí . Budeme také zahrnout obrázky a videa, abychom ilustrovali každý krok, což vám usnadní sledování a zajištění úspěšného dokončení vašeho projektu. Účelem tohoto projektu je ponořit se do světa měření a nabídnout praktické pochopení toho, jak senzory a mikrokontroléry interagují.

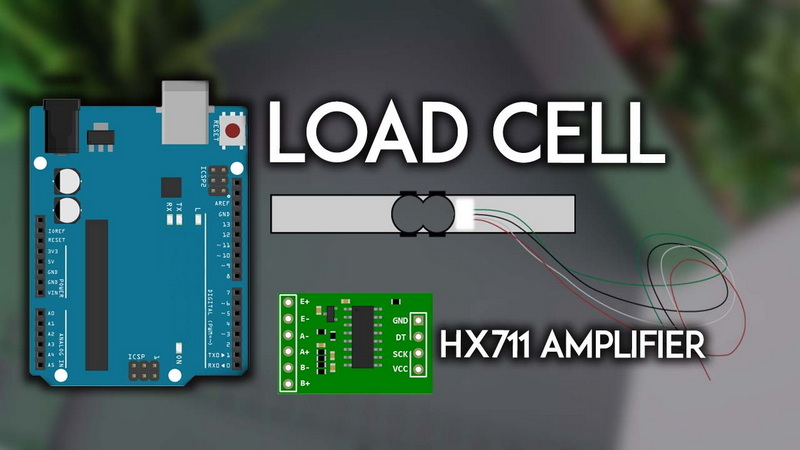

Arduino napínací senzor zavěšení

Úvod do měření napětí

Měření napětí je zásadní v různých aplikacích, včetně systémů vážení, testování materiálů, průmyslové automatizace a monitorování strukturální integrity. Ať už navrhujete digitální měřítko, testujete sílu materiálů nebo sledujete zatížení na zavěšeném mostu, je nezbytné přesné měření napětí. Použitím napínacího zatížení kombinovaného s mikrokontrolérem Arduino můžete vytvořit přesný měřicí systém, který lze přizpůsobit pro více použití. To otevírá dveře pro přizpůsobená řešení přizpůsobená specifickým požadavkům, což z něj činí cennou dovednost pro fandy i profesionály.

Potřebné komponenty

Chcete -li vytvořit systém měření napětí, budete potřebovat následující komponenty:

- Arduino Board: jakýkoli model, jako je Arduino Uno, Nano nebo Mega, bude fungovat. Arduino UNO je často vybíráno pro svou jednoduchost a snadnost použití, zatímco nano je kompaktnější pro projekty s prostorovým omezením. Mega nabízí více kolíků, které jsou užitečné pro rozšíření vašeho systému v budoucnu.

- Napínací zátěžová buňka: Zatížená buňka speciálně navržená pro měření napětí. Tyto zatížení přicházejí v různých kapacitách, proto si vyberte ten, který vyhovuje rozsahu hmotností, které hodláte měřit.

- Modul zesilovače HX711: Tento modul zesiluje malé signály z zatížení. HX711 je specializovaný převodník analog-digitální (ADC) navržený speciálně pro vážení měřítka, nabízí vysokou přesnost a snadnou integraci s mikrokontroléry.

- Dráty na prkénko a propojené: pro vytváření spojení. Breadboard poskytuje pohodlnou platformu pro prototypování vašeho obvodu, což vám umožní snadno připojit a odpojit komponenty bez pájení. Prováděcí dráty se používají k vytvoření potřebných elektrických spojení mezi různými komponenty.

- Napájení: obvykle 5V pro HX711 a Arduino. Může to být připojení USB s počítačem nebo externí napájecí adaptér.

- Počítač: Programování arduino. Budete potřebovat počítač s nainstalovaným Arduino IDE (Integrated Development Environment) pro psaní, kompilaci a nahrávání kódu do vaší desky Arduino.

Porozumění zatížení buňky

Zátěžová buňka je převodník, který přeměňuje sílu nebo hmotnost na elektrický signál. V tomto projektu se zaměříme na buňku napětí, která měří sílu aplikovanou tahovým způsobem. Nejběžnější typ zatížení použité v těchto aplikacích je založen na deformačních měřidlech uspořádaných v konfiguraci můstku pšeničného můstku. Po napětí je napětí deformuje měřiče deformace, což způsobuje změnu jejich elektrického odporu. Tato změna se poté měří mostem Wheatstone a převedena na signál napětí, který je amplifikován a zpracován modulem HX711.

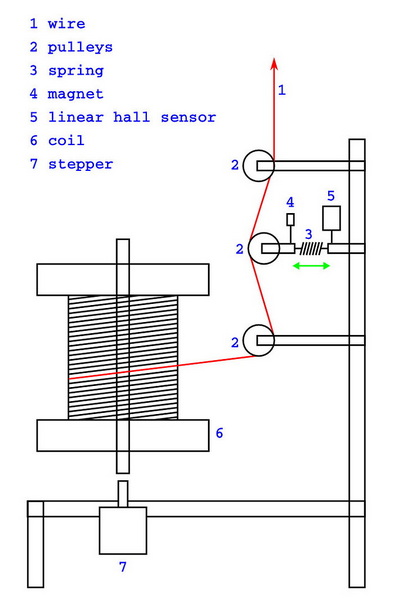

Senzor napětí Arduino (4)

Průvodce krok za krokem

Krok 1: Zapojení zatížení buňky na HX711

Zapojení je kritickým krokem, který zajišťuje správnou komuniku vašeho modulu zatížení a modul HX711. Postupujte podle těchto pokynů:

1. Identifikujte dráty zatížení buněk:

- Červený vodič: Excitace (+) - Tento vodič poskytuje kladné napětí k napájení můstku pšeničného kamene v zatížení.

- Černý drát: Excitace ( -) - Tento vodič poskytuje zemní nebo negativní napětí pro můstek pšeničného kamene.

- Bílý drát: Signál (+) - Tento vodič nese pozitivní napětí signálu z můstku Wheatstone.

- Zelený drát: Signál ( -) - Tento vodič nese záporné napětí signálu z můstku Wheatstone.

2. Připojte zatížení buňky k HX711:

- Připojte červený vodič k E+ na HX711. To spojuje excitační napětí s modulem HX711.

- Připojte černý vodič k E-na HX711. Tím se spojí zem s modulem HX711.

- Připojte bílý drát k A+ na HX711. To spojuje pozitivní signál s modulem HX711.

- Připojte zelený drát k A- na HX711. To spojuje negativní signál s modulem HX711.

3. Připojte HX711 k Arduino:

- Připojte PIN VCC HX711 na 5V na Arduino. To pohání modul HX711 s 5V z Arduino.

- Připojte GND PIN HX711 k GND na Arduino. To poskytuje společnou půdu mezi Arduino a HX711.

- Připojte DT PIN HX711 k digitálnímu pin 2 na Arduino. PIN DT (Data) odesílá převedený digitální signál z HX711 do Arduino.

- Připojte SCK PIN HX711 k digitálnímu kolíku 3 na Arduino. PIN SCK (sériové hodiny) se používá k synchronizaci přenosu dat mezi HX711 a Arduino.

Krok 2: Instalace knihovny HX711

Chcete -li komunikovat s modulem HX711, musíte nainstalovat jeho knihovnu do svého Arduino IDE. Tato knihovna poskytuje funkce pro čtení dat z HX711 a provádění nezbytných konverzí:

1. Otevřete své arduino ide.

2. Přejděte do náčrtu> Zahrnout knihovnu> Správa knihoven. To otevírá správce knihovny, kde můžete hledat a instalovat knihovny.

3. Vyhledejte 'hx711 ' a nainstalujte jej. Podívejte se na knihovnu Bogdan Neculaesei, protože je to jedna z nejspolehlivějších a nejpoužívanějších knihoven pro HX711.

Krok 3: Psaní kódu

Nyní, když je vše zapojeno, je čas napsat kód. Níže je uveden jednoduchý příklad náčrtu, který čte hodnoty z zatížení a vytiskne je na sériový monitor. Toto je počáteční kód, který použijete k testování základní funkce vašeho systému.

#include 'hx711.h '

Měřítko HX711;

const int loadcell_dt_pin = 2;

const int loadcell_sck_pin = 3;

Naid Setup () {

 Serial.begin (9600);

 Scale.Begin (LoadCell_dt_pin, LoadCell_SCK_PIN); // dt pin 2, pin 3

 Scale.set_Scale ();

 Scale.tare (); // resetování na nulu

 Serial.println ( 'hx711 připraven! ');

}

void loop () {

 if (scale.is_ready ()) {

   dlouhé čtení = měřítko.get_units (10); // Průměr 10 odečtů

   Serial.println (čtení);

   zpoždění (1000);

 } else {

   Serial.println ( 'měřítko není připraveno ');

 }

}

Tento kód inicializuje měřítko, nastavuje ji na nulu a každou sekundu z něj neustále čte data. Zkontroluje, zda je HX711 připraven, a poté průměruje 10 odečtů, aby se snížil hluk. Výsledky jsou vytištěny na sériovém monitoru.

Krok 4: Kalibrace

Kalibrace je nezbytná pro přesná měření. Chcete -li kalibrovat svůj systém, musíte určit správný kalibrační faktor. Tento faktor přeměňuje surové hodnoty z HX711 na smysluplné jednotky, jako jsou gramy nebo kilogramy.

1. Umístěte známé hmotnosti na zatížení. Začněte známou hmotností, jako je kalibrační hmotnost 1 kg.

2. Upravte kalibrační faktor ve vašem kódu, dokud se hodnoty neodpovídají známým hmotnostem. Sériový monitor můžete použít k pozorování hodnot a provést úpravy.

Kód můžete upravit takto:

#include 'hx711.h '

Měřítko HX711;

const int loadcell_dt_pin = 2;

const int loadcell_sck_pin = 3;

float calibration_factor = -7050; // Upravte tuto hodnotu na základě vaší zatížení

Naid Setup () {

 Serial.begin (9600);

 Scale.Begin (LoadCell_dt_pin, LoadCell_SCK_PIN);

 Scale.set_Scale (Calibration_Factor);

 Scale.tare (); // resetování na nulu

 Serial.println ( 'hx711 připraven! ');

}

void loop () {

 if (scale.is_ready ()) {

   float reading = Scale.get_units (10);

   Serial.print ( 'váha: ');

   Serial.print (čtení);

   Serial.println ( 'g ');

   zpoždění (1000);

 } else {

   Serial.println ( 'měřítko není připraveno ');

 }

}

V tomto aktualizovaném kódu je „Calibration_Factor“ proměnnou, kterou musíte upravit. Po nahrávání tohoto kódu do vašeho Arduino vložte na zatížení známou hmotnost a sledujte čtení do sériového monitoru. Upravte hodnotu `calibration_factor`, dokud čtení neodpovídá známé hmotnosti. Negativní znaménko může být nezbytné v závislosti na orientaci zatížení.

Zlepšení přesnosti a jednání s hlukem

Jednou z výzev s měřením zatížení buněk je řešení šumu. Hluk může pocházet z různých zdrojů, včetně elektrického rušení, vibrací a fluktuací v napájení. Zde je několik technik pro zlepšení přesnosti systému měření napětí:

- Průměrování více údajů: Jak je vidět v příkladech kódu, průměrování více odečtů může pomoci snížit dopad náhodného šumu.

- Filtrování: Implementace digitálního filtru, jako je pohybující se průměrný filtr nebo filtr Kalman, může dále snížit hluk.

- SHIELDING: Ochranné zatížení buňky a modul HX711 jim může pomoci chránit je před elektrickým rušením.

- Stabilní napájení: Použití stabilního a čistého napájení může minimalizovat fluktuace, které mohou ovlivnit hodnoty.

Testování systému

Po kalibraci vyzkoušejte svůj systém zavěšením různých hmotností a pozorováním, zda jsou hodnoty přesné. Začněte řadou známých hmotností a porovnejte odečty ze systému se skutečnými váhami. Proveďte úpravy podle potřeby na základě vašich pozorování.

Vizuální demonstrace

Vizuální průvodce naleznete v tomto video tutoriálu, který prochází připojením zatížené buňky s modulem HX711 a programováním arduino:

Toto video poskytuje krok za krokem demonstrace celého procesu, což vám usnadňuje sledování.

Závěr

Budování systému měření napětí pomocí Arduino a zavěšeného senzoru je odměňující projekt, který zvyšuje vaše chápání elektroniky a programování. Dodržováním této příručky můžete vytvořit přesný systém měření napětí vhodný pro různé aplikace. Nezapomeňte pečlivě kalibrovat svůj systém a podniknout kroky k minimalizaci šumu pro nejlepší výsledky. Tento projekt není jen o budování systému; Jde o pochopení principů měření, zpracování signálu a kontroly.

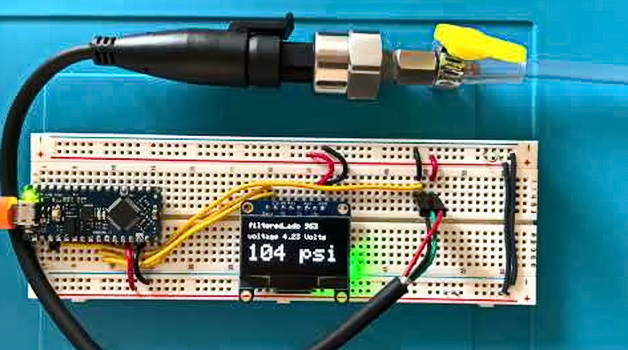

Arduino zatěžovací buňka

FAQ

1. Co je to napěťová zatížení?

Buňka napětí měří síly aplikované ve směru tahu a převádí ji na elektrický signál. To je nezbytné ve scénářích, kde musíte kvantifikovat, kolik je něco taženo nebo nataženo.

2. Jak mohu kalibrovat svůj systém měření napětí?

Umístěte známé hmotnosti na zatížení buňky a upravte kalibrační faktor do vašeho kódu, dokud odečty neodpovídají známým váhám. Tento proces zajišťuje, že váš systém poskytuje přesná a spolehlivá měření.

3. Mohu použít jakýkoli typ zatížení?

Zatímco jakákoli zatížení může fungovat, zajistěte, aby byla speciálně navržena pro měření napětí pro nejlepší výsledky. Použití správného typu zatížení buňky optimalizuje přesnost a spolehlivost vašich měření.

4. jaký programovací jazyk používám pro Arduino?

Arduino používá svou vlastní verzi programovacího jazyka C/C ++. Tento jazyk je uživatelsky přívětivý a má obrovskou podporu komunity, díky čemuž je ideální pro začátečníky i zkušené programátory.

5. Jak přesné jsou tyto systémy?

S správnou kalibrací a kvalitní komponenty mohou tyto systémy dosáhnout vysoké přesnosti vhodné pro většinu aplikací. Pravidelná kalibrace a správná údržba zajišťují trvalou přesnost v průběhu času.
