Drehmomentsensoren spielen in verschiedenen Branchen eine entscheidende Rolle, von Automobil- und Luft- und Raumfahrt bis hin zu Fertigung und Robotik. Diese ausgefeilten Geräte messen die auf ein Objekt angewendete Rotationskraft und liefern wertvolle Daten für die Leistungsanalyse, die Qualitätskontrolle und die Systemoptimierung. In diesem umfassenden Artikel befassen wir uns mit den komplizierten Arbeiten von Drehmomentsensoren, untersuchen ihre Typen, Anwendungen und beantworten einige häufig gestellte Fragen.
Drehmoment ist eine Rotationskraft, die dazu führt, dass sich ein Objekt um eine Achse dreht. Es ist ein kritischer Parameter in vielen mechanischen Systemen, da es sich direkt auf die Stromübertragung und Effizienz bezieht. Drehmomentsensoren, auch als Drehmomentwandler oder Drehmomentmesser bekannt, werden diese Rotationskraft genau messen.
Das Grundprinzip hinter Drehmomentsensoren beinhaltet die Messung der in einem Material induzierten Verformung oder Dehnung, wenn das Drehmoment angewendet wird. Diese Verformung wird dann in ein elektrisches Signal umgewandelt, das verarbeitet und interpretiert werden kann, um die Größe des angelegten Drehmoments zu bestimmen.
Es gibt verschiedene Arten von Drehmomentsensoren, die jeweils für bestimmte Anwendungen und Betriebsbedingungen ausgelegt sind. Erforschen wir die häufigsten Typen:
Drehmomentsensoren der Dehnungsmessgeräte sind der am weitesten verbreitete Typ. Sie arbeiten, indem sie die Verformung einer Welle oder Oberfläche unter Verwendung von Dehnungsmessgeräten messen.
Wie sie funktionieren:
1. Die Dehnungsmessgeräte sind an die Oberfläche einer Welle oder Biegung gebunden.
2. Wenn das Drehmoment aufgetragen wird, verformt sich die Welle geringfügig, wodurch sich die Dehnungsmessgeräte dehnen oder komprimieren.
3. Diese Deformation verändert den elektrischen Widerstand der Dehnungsmessgeräte.
4. Die Änderung des Widerstands wird mit einem Weizensteinbrückenkreis gemessen.
5. Der resultierende Spannungsausgang ist proportional zum angelegten Drehmoment.
Dehnungsmesssensoren bieten eine hohe Genauigkeit und Zuverlässigkeit, wodurch sie für eine Vielzahl von Anwendungen geeignet sind.
Magnetoelastische Sensoren verwenden den magnetoelastischen Effekt, bei dem sich die magnetischen Eigenschaften bestimmter Materialien unter mechanischer Spannung ändern.
Wie sie funktionieren:
1. Ein magnetoelastisches Material wird als Erfassungselement verwendet.
2. Wenn das Drehmoment angewendet wird, verursacht es Änderungen der magnetischen Permeabilität des Materials.
3. Diese Änderungen werden durch Erfassen von Spulen oder Hall -Effekt -Sensoren erkannt.
4. Die Sensorausgabe wird verarbeitet, um das angelegte Drehmoment zu bestimmen.
Magnetoelastische Sensoren werden häufig in Anwendungen verwendet, die nicht kontakte Messungen und hohe Haltbarkeit erfordern.
SAW-Drehmomentsensoren verwenden hochfrequente akustische Wellen, um die Drehmoment-induzierte Dehnung zu messen.
Wie sie funktionieren:
1. Sägegeräte sind an der Schaftoberfläche befestigt.
2. Wenn das Drehmoment angewendet wird, ändert es die Ausbreitungseigenschaften der akustischen Wellen.
3. Diese Änderungen werden nach dem angelegten Drehmoment erkannt und korreliert.
Sägensensoren bieten eine hohe Empfindlichkeit und sind in Hochgeschwindigkeitsanwendungen besonders nützlich.

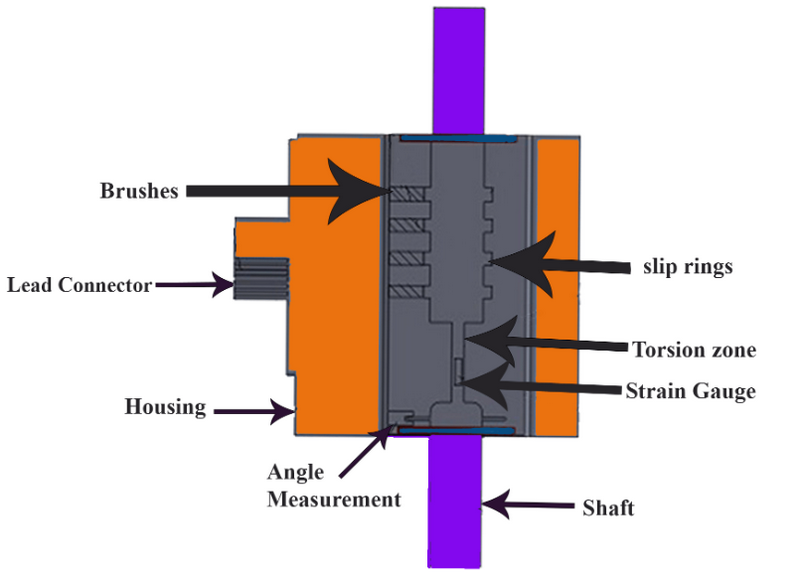

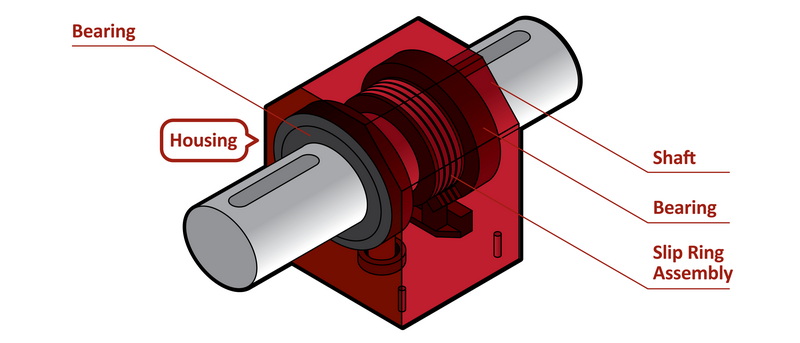

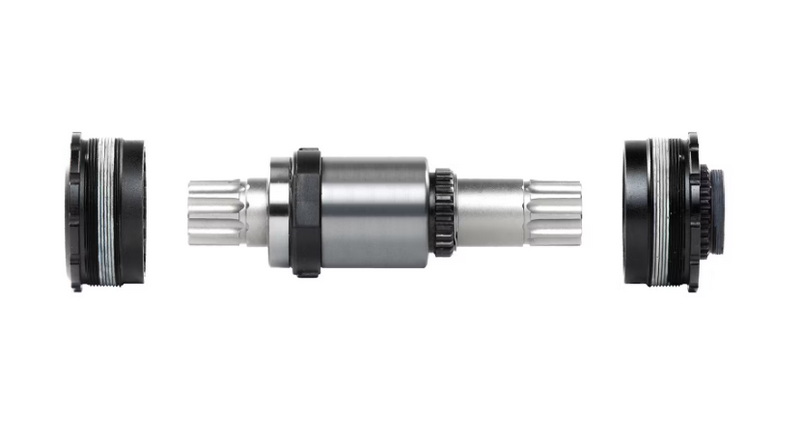

Um zu verstehen, wie Drehmomentsensoren funktionieren, ist es wichtig, uns mit ihren Schlüsselkomponenten vertraut zu machen:
1. Erfassungselement: Dies ist die Kernkomponente, die unter dem angelegten Drehmoment Deformation erfährt. Es kann ein Welle, eine Biegung oder ein spezielles Material sein.
2. Dehnungsmessgeräte oder Erfassungsgeräte: Diese konvertieren die mechanische Verformung in elektrische Signale.
3. Signalkonditionierungsschaltung: Dieser Verfahren und verstärkt den Rohsensorausgang.
4. Drehung der Elektronik (für dynamische Sensoren): Diese Komponenten übertragen Signale von der rotierenden Welle auf den stationären Teil des Sensors.
5. Gehäuse und mechanische Schnittstellen: Diese schützen den Sensor und bieten Mittel zur Integration in das Messsystem.

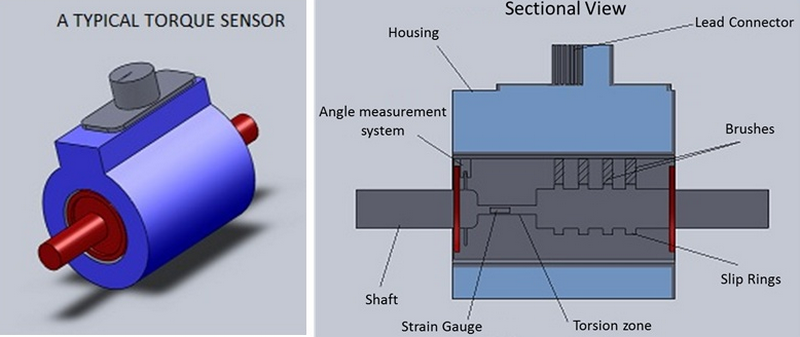

Schauen wir uns genauer an, wie ein typischer Drehmomentsensor auf Dehnungsmessgeräte basiert:
1. Drehmomentanwendung: Wenn das Drehmoment auf die Welle des Sensors aufgetragen wird, verursacht es eine leichte Verdrehungsdeformation.
2. Deformation der Dehnungsmessung: Die Dehnungsmessgeräte, die zusammen mit der Welle an die Schachtoberflächenverform gebunden sind.
3.. Widerstandsänderung: Wenn sich die Dehnungsmessung verformt, ändert sich ihr elektrischer Widerstand proportional zur angelegten Dehnung.
4. Weizensteinbrücke: Die Dehnungsmessgeräte sind in einem Weizensteinbrückenkreis angeordnet, der kleine Widerstandsänderungen in messbare Spannungsunterschiede umwandelt.
5. Signalverstärkung: Der kleine Spannungsausgang aus der Weizensteinbrücke wird durch die Elektronik des Sensors verstärkt.
6. Signalverarbeitung: Das amplifizierte Signal wird dann verarbeitet und beinhaltet häufig Filterung und Analog-Digital-Umwandlung.
7. Ausgangserstellung: Das verarbeitete Signal wird in ein standardisiertes Ausgangsformat wie Spannung, Strom oder digitale Daten umgewandelt.
8. Kalibrierung und Kompensation: Der Ausgang des Sensors wird kalibriert, um genaue Drehmomentmessungen vorzunehmen, häufig mit Temperaturkompensation.
Drehmomentsensoren finden Anwendungen in zahlreichen Branchen und Szenarien:
- Motor- und Getriebetests
- Lenksystemanalyse
- Messung des Bremsdrehmoments
- Turbinenmotorentests
- Propellereffizienzanalyse
- Auswertung des Flugsteuerungssystems
- Qualitätskontrolle in den Montagelinien
- Drehmomentüberprüfung
- Feedback für Roboterarm.
- Überwachung der Windkraftanlage Leistung
- Generator -Effizienz -Tests
- Öl- und Gasbohrbetrieb
- Materialtests
- Biomechanische Studien
- Neue Produktentwicklung und Validierung
Das Verständnis der Vor- und Nachteile von Drehmomentsensoren ist entscheidend für ihre effektive Umsetzung:
Vorteile:
- hohe Genauigkeit und Präzision
- Echtzeit-Messkapazität
-Nicht-invasive Messung (für Nichtkontaktsensoren)
- breiter Messbereich
- Haltbarkeit und langfristige Stabilität
Einschränkungen:
- Empfindlichkeit gegenüber Umgebungsfaktoren (Temperatur, Schwingung)
- Komplexität bei der Installation und Kalibrierung
- Kosten, insbesondere für hochpräzise oder spezialisierte Sensoren
- Potential für mechanische Verschleiß in Kontakt-basierten Sensoren
Das Feld der Drehmomenterfassung entwickelt sich ständig weiter, wobei mehrere aufregende Trends am Horizont sind:
1. Miniaturisierung: Entwicklung kleinerer, kompakteren Sensoren für räumlich begrenzte Anwendungen.
2. Integration von drahtlosen und IoT: Einbeziehung von Funktionen für drahtlose Kommunikation und IoT -Funktionen für die Fernüberwachung und Datenanalyse.
3. Multi-Achsen-Erfindung: Integration der Drehmomentmessung mit anderen Parametern wie Kraft und Beschleunigung in einzelnen Sensorpaketen.
4. Fortgeschrittene Materialien: Nutzung neuartiger Materialien und Nanotechnologie zur Verbesserung der Sensorleistung und Haltbarkeit.
5. AI und maschinelles Lernen: Implementierung intelligenter Algorithmen zur Vorhersagewartung und fortgeschrittener Dateninterpretation.
Drehmomentsensoren sind unverzichtbare Werkzeuge in modernen technischen und industriellen Anwendungen. Durch die genaue Messung der Rotationskraft liefern sie wichtige Daten zur Optimierung der Leistung, zur Gewährleistung der Sicherheit und zur Förderung der Innovationen in verschiedenen Sektoren. Wenn die Technologie weiter voranschreitet, können wir erwarten, dass Drehmomentsensoren noch präzise, vielseitiger und in den Stoff unserer technologischen Landschaft integriert werden.
Zu verstehen, wie Drehmomentsensoren funktionieren, ist der Schlüssel zur effektiven Nutzung ihrer Fähigkeiten. Egal, ob Sie ein Ingenieur entwerfen, das ein neues System entworfen hat, ein Forscher, der Experimente durchführt, oder ein Wartungsfachmann, der die Zuverlässigkeit der Ausrüstung sicherstellt, die von Drehmomentsensoren bereitgestellten Erkenntnisse können von unschätzbarem Wert sein, um Ihre Ziele zu erreichen und die Grenzen dessen, was in Ihrem Gebiet möglich ist, zu überschreiten.
Statische Drehmomentsensoren messen das Drehmoment in stationären oder sich langsam bewegenden Systemen, während dynamische Drehmomentsensoren für Hochgeschwindigkeits-rotierende Anwendungen ausgelegt sind. Statische Sensoren sind einfacher und häufig bei der Kalibrierung oder Qualitätskontrolle verwendet, während dynamische Sensoren Echtzeitmessungen in Betriebsmaschinen liefern können.
Die Genauigkeit von Drehmomentsensoren kann je nach Art und Qualität des Sensors stark variieren. Drehmomentsensoren mit hoher Präzision können Genauigkeiten von 0,1% oder besser erreichen, während allgemeinere Sensoren im Bereich von 0,5 bis 1% Genauigkeiten aufweisen können. Faktoren wie Temperatur, Installationsqualität und Kalibrierung können die Sensorgenauigkeit beeinflussen.
Ja, die meisten Drehmomentsensoren sind so konzipiert, dass sie das Drehmoment in beide Richtungen messen. Sie können typischerweise gegen das Drehmoment gegen den Uhrzeigersinn und gegen den Uhrzeigersinn unterscheiden und sowohl Größe als auch Richtungsinformationen liefern. Diese bidirektionale Fähigkeit ist für viele Anwendungen von entscheidender Bedeutung, bei denen sich die Rotationsrichtung ändern kann.
Die Kalibrierungsfrequenz für Drehmomentsensoren hängt von mehreren Faktoren ab, einschließlich der Sensortyp-, Anwendungs- und Betriebsbedingungen. In der Regel wird die jährliche Kalibrierung für die meisten industriellen Anwendungen empfohlen. In kritischen oder hochpräzisen Umgebungen können jedoch häufigere Kalibrierungen (z. B. vierteljährlich oder monatlich) erforderlich sein. Befolgen Sie immer die Empfehlungen und Branchenstandards des Herstellers für Ihre spezifische Anwendung.
Betrachten Sie bei der Auswahl eines Drehmomentsensors die folgenden Faktoren:
- Messbereich und Genauigkeitsanforderungen
- Betriebsumgebung (Temperatur, Luftfeuchtigkeit, Vibration)
- Drehzahl (für dynamische Anwendungen)
- Raumbeschränkungen und Montageoptionen
- Ausgangssignalart und Kompatibilität mit Ihrem Datenerfassungssystem
- Haltbarkeit und erwartete Lebensdauer
- Budgetbeschränkungen
- spezifische Branchenstandards oder -vorschriften, die erfüllt sein müssen
Wenn Sie diese Faktoren sorgfältig bewerten, können Sie sicherstellen, dass Sie den am besten geeigneten Drehmomentsensor für Ihre Bedürfnisse auswählen.
