La calibrazione di un sensore di tensione di ossigeno disciolto è cruciale per garantire misurazioni accurate in varie applicazioni, tra cui il monitoraggio della qualità dell'acqua, il trattamento delle acque reflue e la ricerca biologica. Una corretta calibrazione comporta diversi passaggi e considerazioni per garantire che il sensore fornisca dati affidabili. Questo articolo ti guiderà attraverso il processo di calibrazione a Sensore di tensione di ossigeno disciolto , evidenziando le migliori pratiche e i suggerimenti per la risoluzione dei problemi.
I sensori di tensione dell'ossigeno disciolto misurano la concentrazione di ossigeno disciolto in acqua, tipicamente espressa in milligrammi per litro (mg/L) o in percentuale di saturazione. Questi sensori sono essenziali per valutare la qualità dell'acqua, poiché i livelli di ossigeno disciolto possono avere un impatto significativo sulla vita acquatica e sulla salute degli ecosistemi.
1. Sensori dell'elettrodo a membrana: questi sono il tipo più comune, usando una membrana per separare l'elettrodo dal campione d'acqua. Richiedono una regolare sostituzione e calibrazione della membrana.

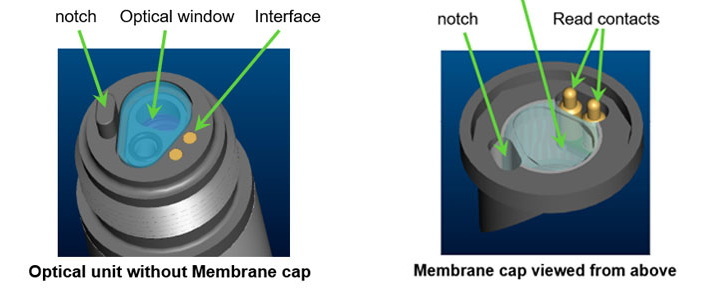

2. Sensori ottici: questi usano la luce per misurare i livelli di ossigeno disciolto e sono meno ad alta intensità di manutenzione degli elettrodi di membrana.

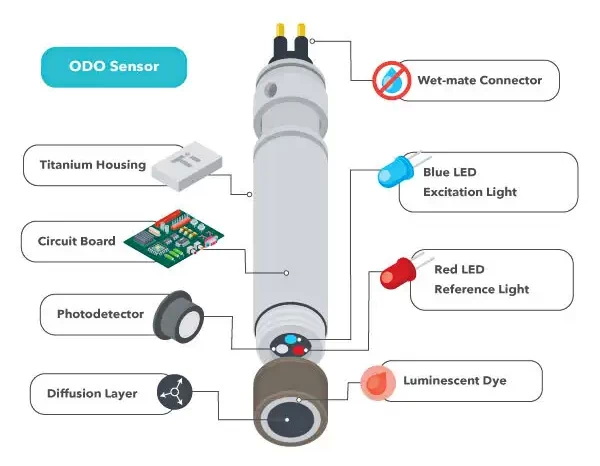

3. Sensori luminescenti: simili ai sensori ottici, misurano la diminuzione della luminescenza causata dall'estinzione dell'ossigeno.
La calibrazione garantisce che le letture del sensore riflettano accuratamente i livelli di ossigeno disciolto nell'acqua. La calibrazione errata può portare a dati fuorvianti, incidendo sul processo decisionale nel monitoraggio e nella ricerca ambientale.
Prima di iniziare il processo di calibrazione, è essenziale preparare il sensore e raccogliere materiali necessari.
- Soluzioni di calibrazione: ottenere due o più soluzioni con concentrazioni di ossigeno disciolte note. Uno dovrebbe essere all'estremità più alta (ad es. Saturazione al 100%) e un altro all'estremità inferiore (ad esempio, 0% di saturazione) dell'intervallo di misurazione.
- Contenitore campione: utilizzare un contenitore pulito per contenere le soluzioni di calibrazione. Assicurarsi che sia privo di contaminanti che potrebbero influenzare la calibrazione.
- Sonda di temperatura: se il sensore include la compensazione della temperatura, utilizzare una sonda di temperatura calibrata per misurazioni accurate.
1. Preparare le soluzioni di calibrazione: assicurarsi che le soluzioni siano alla temperatura corretta e libere da bolle d'aria.
2. Controllare la condizione del sensore: verificare che la membrana del sensore sia intatta e priva di detriti. Sostituire la membrana se necessario.
3. Consultare le istruzioni del produttore: familiarizzare con la procedura di calibrazione specifica per il modello del sensore.
Il processo di calibrazione prevede in genere due passaggi principali: calibrazione a punto zero e calibrazione dell'ambito.
La calibrazione a zero punti imposta la linea di base per il sensore in un ambiente privo di ossigeno.
1. Preparare la soluzione priva di ossigeno: utilizzare acqua distillata che è stata desossigenata. Ciò può essere ottenuto bollendo l'acqua e quindi raffreddandola sotto un'atmosfera di azoto o argon.
2. Immergere sensore: posizionare il sensore nella soluzione priva di ossigeno, garantendo che sia completamente sommerso.
3. Stabilizzare le letture: consentire al sensore di stabilizzarsi per alcuni minuti fino a quando le letture diventano costanti.
4. Regola il sensore: utilizzare i controlli di calibrazione per impostare la lettura su una saturazione dello 0%.
La calibrazione della campata regola il sensore per leggere accuratamente all'estremità superiore del suo intervallo di misurazione.
1. Preparare una soluzione satura al 100%: creare una soluzione satura al 100% di ossigeno. Questo può essere fatto scuotendo vigorosamente un contenitore d'acqua in aria fino a raggiungere l'equilibrio.
2. Sensore immergi: posizionare il sensore nella soluzione satura, garantendo che sia completamente sommerso.
3. Stabilizzare le letture: consentire al sensore di stabilizzarsi fino a quando le letture diventeranno costanti.
4. Regola il sensore: utilizzare i controlli di calibrazione per impostare la lettura alla saturazione al 100%.
Dopo aver completato le calibrazioni sia zero e span, verificare l'accuratezza del sensore utilizzando una soluzione di riferimento certificata o il metodo di titolazione Winkler.
1. Preparare la soluzione di riferimento: utilizzare una soluzione con una concentrazione di ossigeno disciolta nota all'interno dell'intervallo target.
2. Confronta le letture: immergi il sensore nella soluzione di riferimento e confronta la lettura visualizzata con la concentrazione nota.
3. Risoluzione dei problemi Se necessario: se le letture si discostano in modo significativo, ripetere il processo di calibrazione o consultare la guida alla risoluzione dei problemi del produttore.
- Letture alla deriva: verificare il danno o la contaminazione della membrana. Sostituire la membrana se necessario.
- Incabilità di raggiungere la calibrazione: assicurarsi che il sensore sia adeguatamente sommerso e libero da bolle d'aria. Verificare che le soluzioni di calibrazione siano alla temperatura corretta.
- Letture errate: controllare la pressione e la temperatura barometriche. Utilizzare tabelle o grafici per verificare i livelli teorici di ossigeno disciolto.
La calibrazione di un sensore di tensione dell'ossigeno disciolto è un processo critico che richiede un'attenta preparazione e attenzione ai dettagli. Seguendo i passaggi descritti in questa guida e utilizzando soluzioni di calibrazione appropriate, è possibile garantire misurazioni accurate e affidabili. La verifica regolare dell'accuratezza della calibrazione è anche essenziale per mantenere l'integrità dei dati.
- Temperatura: assicurarsi che le soluzioni di calibrazione siano alla temperatura corretta.
- Pressione barometrica: considera la pressione durante il calcolo dei livelli teorici di ossigeno disciolto.
- Condizione del sensore: ispezionare regolarmente e mantenere la membrana del sensore.
La calibrazione deve essere eseguita prima di ogni utilizzo o come raccomandato dal produttore. Potrebbe essere necessaria una calibrazione più frequente per le applicazioni che richiedono un'elevata precisione.
-Calibrazione a zero punti: imposta la linea di base in un ambiente privo di ossigeno (saturazione 0%).
- Calibrazione della span: regola il sensore per leggere accuratamente all'estremità superiore del suo intervallo di misurazione (saturazione al 100%).
Utilizzare una soluzione di riferimento certificata o il metodo di titolazione Winkler per confrontare le letture del sensore con concentrazioni note di ossigeno disciolto.
- Letture alla deriva: verificare il danno o la contaminazione della membrana e sostituire se necessario.
- Letture errate: verificare soluzioni di calibrazione, temperatura e pressione barometrica.
