FA603
FIBOS
5~500N.m
±0,1%FS
Vedere il disegno quotato dettagliato
-
-
-
Scocca: alluminio; asse: 17-4PH

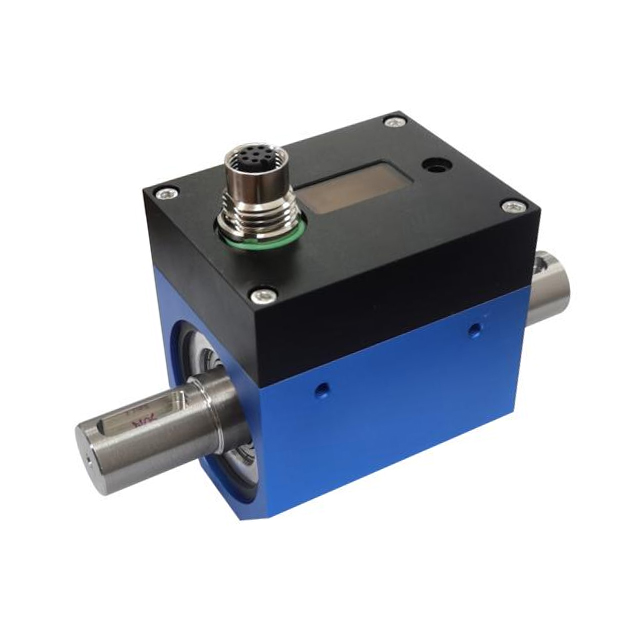

Misurazione dinamica del sensore di coppia rotante 50-500 Nm FA603 Descrizione del prodotto |
Il FIBOS FA603 è un sensore dinamico di coppia rotativa progettato per la misurazione precisa della coppia in tempo reale nei sistemi rotanti. Con un intervallo di capacità compreso tra 5 Nm e 500 Nm, supporta più uscite tra cui la comunicazione in frequenza, analogica e RS485/RS232. Il suo design senza contatto garantisce prestazioni stabili con elevata precisione e risposta rapida. Il sensore può anche misurare contemporaneamente velocità (RPM) e potenza. Ideale per test di motori, sistemi di automazione e applicazioni di monitoraggio della coppia industriale.

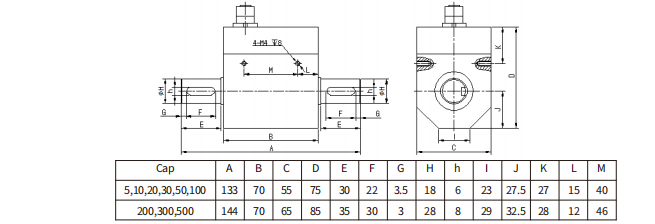

Dimensioni del sensore di coppia dinamico senza contatto (unità: mm) |
Forniamo file di modello 3D dei nostri prodotti.Supporto |

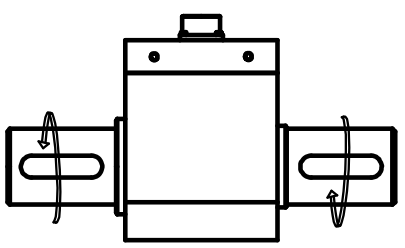

Metodi di applicazione del carico per sensori di coppia dinamici |

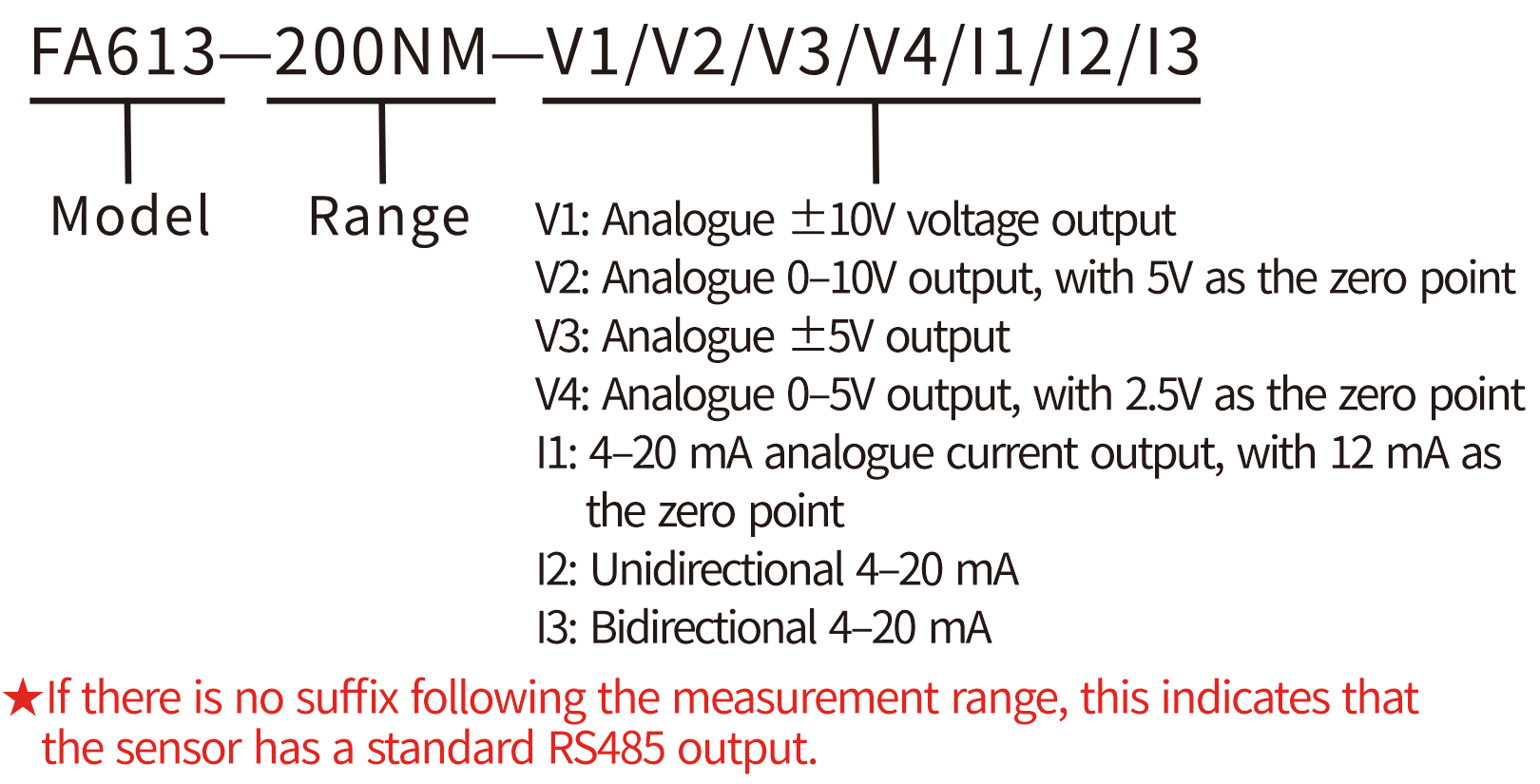

Definizione della selezione del sensore di coppia dinamica |
 |
 |
Specifiche del sensore di coppia dinamico senza contatto |
| Intervallo nominale | Tecnica |
Coppia nominale |
50~500N.m |
Gamma di velocità |
≤8000 giri/min |
| Segnale di coppia | RS485/±10 V/ ± 5 V/4-20 mA/0-10 V/0-5 V/5-15 KHz |
| Segnale di velocità | RS485/60impulsi |
| Precisione | ±0,1%FS |
| Capacità di sovraccarico | 150% |
| Risposta in frequenza | 1 ms |
| Temperatura operativa | -20~75°C |
| Effetto manomissione su zero | 0,15%FS/10°C |
| Effetto della temperatura sulla sensibilità | 0,15%FS/10°C |
| Alimentazione elettrica | 24 V CC±15% |
| Materiale | Scocca: alluminio; asse: 17-4PH |
| Dimensioni del cavo | φ5x30m |
| Rosso:24 V+; Nero: 24 V-; Verde:RS485 (B); Arancione: RS485 (A); Marrone: uscita frequenza di coppia; Bianco: uscita velocità; Blu: tensione analogica; Giallo: segnale comune | |

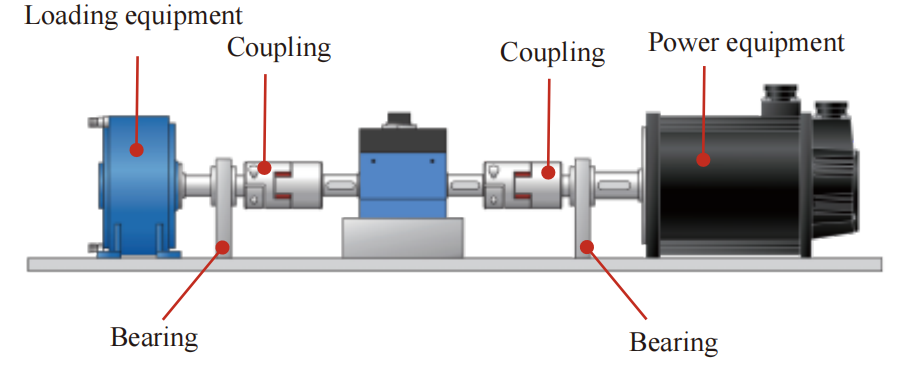

Installazione del sensore di coppia dinamico senza contatto |
 |
| Si prega di montare un cuscinetto tra il giunto e gli altri componenti per sostenere l'alloggiamento. |
Suggerimenti per lo stile del sensore |
 |
Processo di produzione dei sensori di forza |
Sensore Processo di personalizzazione non standard |
|
| Fibos possiede un team tecnico professionale in grado di sviluppare prodotti personalizzati per soddisfare le specifiche esigenze del cliente. Il nostro ciclo di ricerca e sviluppo è perfettamente integrato con le nostre linee di produzione interne, consentendoci di fornire prodotti pertinenti in tempi brevi. |
Casi di studio dei clienti per la serie Torque |
Domande frequenti sui sensori di forza |
R: Il sensore di coppia dinamico FA603 è ampiamente utilizzato nei test di motori, nell'analisi delle trasmissioni automobilistiche, nei test di ventole e pompe, nelle linee di produzione automatizzate e nelle applicazioni di ricerca che richiedono il monitoraggio della coppia in tempo reale.
R: Il FA603 utilizza la tecnologia di trasmissione del segnale senza contatto, eliminando l'usura associata agli anelli collettori. I vantaggi includono:
Nessun contatto meccanico, maggiore durata
Segnale stabile con basso rumore
Adatto per applicazioni con rotazione ad alta velocità
R: Il FA603 misura la coppia dinamica e può anche emettere la velocità di rotazione (RPM). Alcuni modelli supportano il calcolo della potenza, rendendolo adatto per test completi delle prestazioni.
R: Sì, grazie al suo design senza contatto, FA603 è ideale per apparecchiature rotanti ad alta velocità, evitando l'usura degli anelli collettori e l'instabilità del segnale.
R: Rispetto ai sensori ad anello collettore, il FA603 senza contatto offre:
Nessuna usura e manutenzione ridotta
Trasmissione del segnale più stabile
Migliori prestazioni in funzionamento continuo
R: Sì, FIBOS offre opzioni di personalizzazione tra cui gamma di coppia, dimensioni dell'albero, segnali di uscita (analogici o digitali) e tipi di interfaccia per soddisfare requisiti specifici.
