キャリブレーションa 荷重セルは、 産業規模から臨床検査まで、さまざまな用途での重量測定の精度と信頼性を確保する上で重要なプロセスです。この記事では、詳細な手順、ベストプラクティス、トラブルシューティングのヒントなど、ロードセルテスターを使用してロードセルを校正する方法に関する包括的なガイドを提供します。
ロードセルは、力または重量を電気信号に変換する一種のトランスデューサーです。計量用途で使用される最も一般的なタイプの荷重セルは、負荷が適用されたときに材料の変形（ひずみ）を測定する原理で動作するひずみゲージ負荷セルです。この変形は、ひずみゲージの抵抗を変化させ、適用された重量の計算を可能にします。
キャリブレーションにより、ロードセルは、その出力を既知の参照重みと比較することにより、正確な測定値を提供します。時間が経つにつれて、機械的摩耗、環境条件、電気干渉などの要因は、測定の不正確さにつながる可能性があります。定期的なキャリブレーションは、負荷セルの信頼性と精度を維持するのに役立ちます。
キャリブレーションプロセスを開始する前に、次の機器を収集します。
- ロードセルテスター：ロードセルをテストおよび較正するために特別に設計されたデバイス。
- 参照重み：キャリブレーションに使用される既知の重み。
- キャリブレーションを備えたコンピューターソフトウェア：多くの最新のロードセルテスターには、キャリブレーションプロセスを支援するソフトウェアが付属しています。
- 電源：ロードセルテスターが適切に電力を供給されていることを確認してください。
1.ロードセルの取り付け：アプリケーションセットアップにロードセルが適切に取り付けられていることを確認します。これには、安全にマウントし、ロードセルテスターに接続することが含まれます。
2。ロードセルテスターに接続します：適切なケーブルを使用して、ロードセルをロードセルテスターに接続します。メーカーの配線の指示に従ってください。
1。電源をオンにしてください：ロードセルテスターをオンにし、正しく機能していることを確認します。
2. [構成]を選択します：テスターモデルによっては、4線または6線構成を使用しているかどうかを選択します。
3。入力定格出力：ロードセルの定格出力（通常はMV/Vで与えられます）を入力します。たとえば、ロードセルのフルスケール出力が2 mV/vの場合、この値をテスターに入力します。
1.スケールの風味：重量が適用されない場合、ロードセルテスターのスケールを塗装またはゼロにします。このステップにより、後続の測定がゼロに関連することが保証されます。
2。ゼロ出力を記録します：テスターからの出力読み取り値を確認して記録します。これはゼロに近いはずです。
1.参照重みを適用します：既知の重みを徐々に適用することから始めます（例：10％、20％、...、容量の最大100％）。
2。録音の測定値：各重量が適用されたら、テスターからの出力読み取りを記録する前に安定化の時間をかけてください。
3.測定を繰り返します：適用される重量ごとに、複数の読み取り値（少なくとも2つ）を取り、一貫性と精度を確保します。
1.キャリブレーション係数の計算：既知の重みと対応する出力から記録された値を使用して、精度に必要な必要なキャリブレーション係数または調整を計算します。
2。キャリブレーション値の燃焼：ロードセルテスターが許可されている場合は、これらのキャリブレーション値をデバイスのメモリに燃やして、将来の測定で使用されるようにします。
1.キャリブレーションの確認：キャリブレーション調整を完了したら、すべてのウェイトを削除して再度削除します。次に、既知のウェイトを再適用して、読み取り値が期待値と一致することを確認します。
2。ドキュメントの結果：将来の参照のためのキャリブレーションの前後に、日付、重量、結果を含むすべてのキャリブレーションデータの詳細な記録を保持します。
- 通常の間隔：使用率の頻度とアプリケーションのクリティカルに基づいて、通常のまたは2人のアプリケーションのクリティカルに基づいて、通常のキャリブレーション間隔をスケジュールします。
- 環境制御：温度変動や振動などの外部の影響を最小限に抑えるために、安定した環境条件でキャリブレーションを実施します。
- 複数のポイントを使用する：精度が向上するには、キャリブレーション中に荷重セルの動作範囲全体で複数の参照重みを使用します。
- ドキュメント：トレーサビリティと業界基準へのコンプライアンスのためのすべてのキャリブレーションプロセスの徹底的なドキュメントを維持します。
ロードセルをロードセルテスターで校正する場合、考慮すべきいくつかの追加要因があります。
温度は、負荷セルとその測定値の両方に大きな影響を与える可能性があります。一貫した温度でキャリブレーションを実行するか、計算の温度変動を説明することが不可欠です。一部の高度な負荷セルには、動作中にこれらの効果を軽減するのに役立つ温度補償機能が装備されています。
湿度は、ロードセルのセットアップ内の電子コンポーネントにも影響を与える可能性があります。湿度レベルが高い場合、腐食を引き起こすか、時間の経過とともに電気接続に影響を与える可能性があります。可能な限り、キャリブレーション環境が温度と湿度の両方で制御されていることを確認してください。
ロードセルが取り付けられている物理セットアップは、キャリブレーション中に安定し、振動がないようにする必要があります。振動は、テスト中に結果を歪める可能性のある測定値の変動につながる可能性があります。障害を最小限に抑えるために、必要に応じて振動分離パッドを使用してください。
キャリブレーション中に問題が発生した場合は、これらのトラブルシューティング手順を検討してください。
- 一貫性のない測定値：ロードセルとテスターの間のゆるい接続または損傷したケーブルを確認してください。
- 時間の経過とともにドリフト：測定値が時間の経過とともに大幅に漂流する場合は、より頻繁に再調整するか、機械的摩耗の検査を検討してください。
- 環境要因：キャリブレーションプロセス全体で環境条件が安定したままであることを確認してください。
ロードセルテスターを使用してロードセルを較正することは、さまざまなアプリケーションで測定精度を維持するために不可欠です。適切に設定し、既知の重みを適用し、キャリブレーション係数を調整し、結果を検証する体系的な手順に従うことにより、時間の経過とともに負荷セルから信頼できるパフォーマンスを確保できます。定期的なメンテナンスとドキュメントにより、寿命と正確さがさらに向上します。

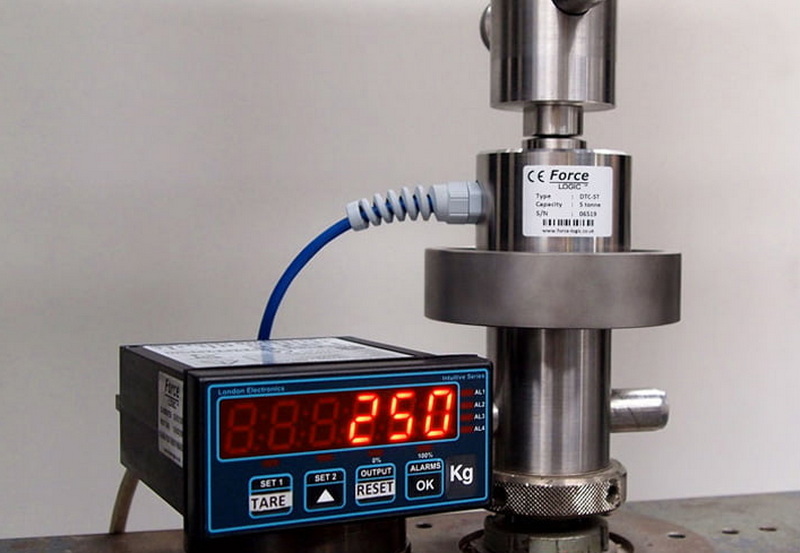

ロードセルテスターは、ブリッジ抵抗や信号出力などのパラメーターを迅速かつ効率的に測定することにより、ひずみゲージベースの負荷セルを診断および較正するように設計された特殊なデバイスです。
キャリブレーション頻度は使用状況に依存します。ただし、一般に、少なくとも1年に1回または重大な測定が行われる前に調整することをお勧めします。
一般的な問題には、接続不良、環境の変化や機械的摩耗によるドリフト、および不正確な結果につながる誤った体重適用方法による一貫性のない測定値が含まれます。
既知のウェイトと基本ツールを使用して手動で校正することは可能ですが、ロードセルテスターを使用すると、プロセス中の精度が大幅に簡素化され、強化されます。
キャリブレーション後に不正確さが続く場合は、接続を損傷やゆるみを検査したり、測定に影響を与える環境条件を確認するか、システム内の摩耗したコンポーネントの交換を検討してください。
