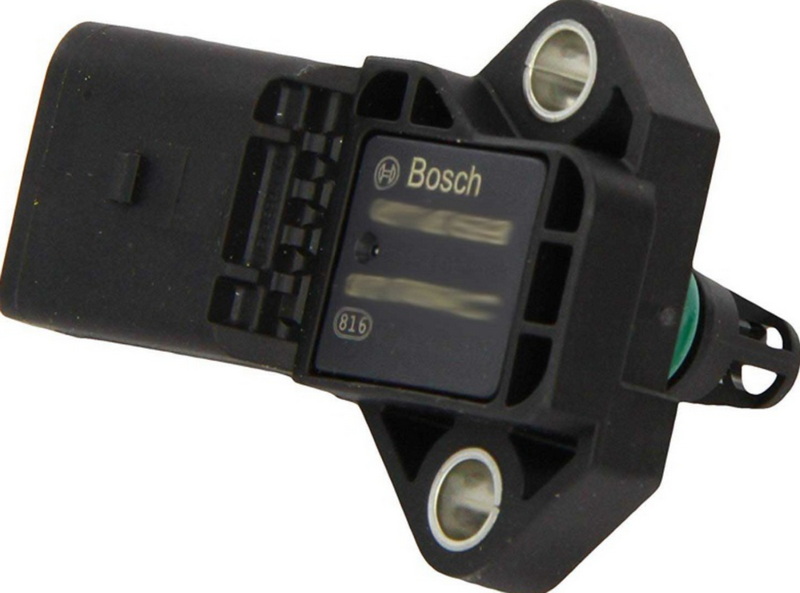

マニホールド絶対圧力（MAP）センサーは、最新の内燃機関の重要なコンポーネントです。吸気マニホールド内の圧力を測定し、この情報をエンジンコントロールユニット（ECU）に中継することにより、最適なエンジン性能を確保する上で重要な役割を果たします。このデータは、効率的な燃焼を実現し、排出量を削減するために、燃料供給、点火のタイミング、およびその他のパラメーターを調整するために使用されます。
マップセンサーの機能、操作、および重要性を理解することは、車両の所有者、整備士、自動車愛好家にとっても不可欠です。この記事では、すべてを探ります マニホールド圧力センサー。作業原則、種類、故障の症状、テスト方法、メンテナンスのヒントを含む

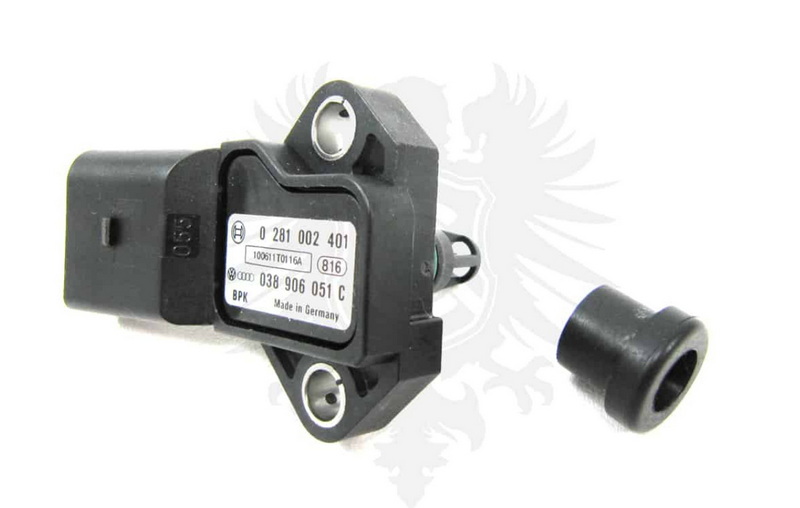

マップセンサーは、吸気マニホールド内の絶対圧力を測定します。この圧力は、エンジンの負荷とスロットルの位置に基づいて変化します。センサーは、マニホールド圧を大気圧と比較し、ECUに電気信号を送信します。
これがどのように機能しますか：
1。圧力測定：マップセンサーは、多様体圧の変化に応じて曲がるダイアフラムを使用します。
2。信号生成：ひずみゲージまたは圧電要素ダイアフラムの動きを検出し、それを電気信号に変換します。
3。ECUの解釈：ECUは、これらの信号を解釈してエンジンの負荷条件を決定し、それに応じて燃料噴射と点火のタイミングを調整します。
マップセンサーの圧力を正確に測定する機能は、適切な空気燃料比を維持し、スムーズなエンジン動作を確保するために重要です。

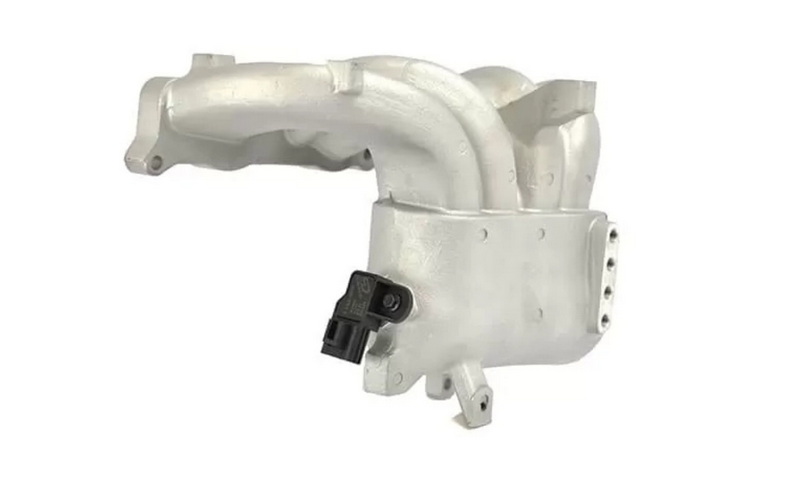

マップセンサーは通常、次の場所にあります。
- 吸気マニホールドに直接。
- 古いデザインの真空ホースを介して接続されています。
その配置により、アイドリング、加速、減速など、さまざまなエンジン状態で圧力の変化を正確に監視できます。
マニホールド圧力センサーは、エンジン全体のパフォーマンスに寄与するいくつかの重要な機能を実行します。
マップセンサーは、ECUへの多様な圧力に関するリアルタイムデータを提供します。この情報は、エンジンに入る空気量を計算するのに役立ち、ECUが効率的な燃焼のために正しい量の燃料を注入することができます。適切な燃料配達が保証されます：
- 燃料効率の向上。
- 拡張電力出力。
- 排出削減。
イグニッションのタイミングとは、スパークプラグが燃焼室の空気燃料混合物に火をつける正確な瞬間を指します。マップセンサーは、エンジンの負荷条件に基づいてイグニッションのタイミングを調整するのに役立ちます。例えば：
- 高負荷（低マニホールド圧力）で、イグニッションタイミングが最大の出力のために進歩します。
- 低負荷（高マニホールド圧力）では、イグニッションタイミングが燃費の改善のために遅れます。
ターボチャージエンジンでは、マップセンサーは、ターボチャージャーによって生成されたブースト圧力を監視することにより、追加の役割を果たします。これにより、
- ターボチャージャーは安全な制限内で動作します。
- 過度の圧力はエンジンコンポーネントに損傷を与えません。
- 最適なパフォーマンスは、高速運転中に維持されます。
最新の車両には、有害な排出量を削減するように設計されたシステムが装備されています。マップセンサーは、効率的な燃焼を維持するのに役立つことにより、排出制御に貢献します。適切な空気燃料比を確保することにより、未燃料を最小限に抑え、一酸化炭素と窒素酸化物の排出を削減します。
マップセンサーには、動作原則とアプリケーションの要件に基づいてさまざまな設計があります。
1。アナログセンサー：これらのセンサーは、マニホールド圧の変化に比例した連続電圧信号を生成します。それらは一般的に古い車両で見られます。
2。デジタルセンサー：これらのセンサーは、最新のECUとより互換性のある離散信号を提供します。アナログセンサーと比較して、より高い精度と信頼性を提供します。
ターボチャージエンジンでは、特殊なマップセンサーは、強制誘導システムによって生成されるより高い圧力を処理するように設計されています。これらのセンサーは、極端な条件下でも正確な測定を保証します。
一部の車両は、複数の機能を単一のユニットに組み合わせた統合センサーを使用します。例えば：
- マップセンサーは、吸気気温（IAT）センサーと統合できます。
この設計により、複雑さが軽減され、システムの効率が向上します。
誤動作マップセンサーは、エンジンのパフォーマンスに影響を与えるいくつかの問題を引き起こす可能性があります。
1。加速不良：誤った空気燃料比は、スロットル応答が遅くなります。
2。燃費の減少：非効率的な燃焼は燃料消費を増加させます。
3。ラフなアイドリング：不正確な圧力測定値によるアイドル時のRPMSの変動。
4。エンジンのサージ：車両は、運転中に突然の速度の変化を経験する可能性があります。
5.エンジンライトの確認：障害のあるマップセンサーは、多くの場合、空気燃料比またはマニホールド圧力に関連する診断トラブルコード（DTC）をトリガーします。
これらの症状を早期に認識すると、車両のエンジンへのさらなる損傷を防ぐことができます。
マップセンサーのテストには、マルチメーターや診断スキャナーなどのツールを使用して電気出力をチェックすることが含まれます。
1.車両のマップセンサーを見つけます（通常、吸気マニホールドの近くまたは吸気マニホールドに）。
2.センサーから電気コネクタを外します。
3.マルチメーターを使用して、アイドル時に電圧出力を測定します（通常は0.85V〜1.3V）。
4.電圧の変化を監視しながら、エンジンRPMを徐々に増やします。
5.測定値をメーカーの仕様と比較します。
電圧出力が一貫性がないか、許容範囲外である場合、交換を必要とするセンサーの故障を示す可能性があります。
破損したマップセンサーの交換は比較的簡単です：
1.車両のメーカーとモデルと互換性のある交換センサーを購入します。
2。安全上の理由で作業を開始する前にバッテリーを外します。
3.取り付け場所から故障したセンサーを取り外します。
4.新しいセンサーを安全に取り付け、電気コネクタを再接続します。
5.バッテリーとテストエンジンのパフォーマンスを再接続します。
車両のセンサーの定期的なメンテナンスは、長期的な問題を防ぎ、最適なパフォーマンスを確保することができます。
マップセンサーの寿命を延長するには：
1.エアフィルターを定期的に交換して、吸気システムをきれいに保ちます。
2。吸気マニホールドに炭素蓄積を引き起こす可能性のある低品質の燃料を使用しないでください。
3.定期的なメンテナンスチェック中に、漏れや損傷の真空ホースを検査します。
4.診断ツールを定期的に使用して、センサーの健康を監視します。
これらのヒントに従うことで、早期故障の可能性を減らし、車両の効率を維持できます。
マニホールド絶対圧力（MAP）センサーは、最新の自動車エンジンで不可欠なコンポーネントであり、燃料配信、イグニッションタイミング、ターボチャージングシステム、排出制御プロセスの最適化に重要な役割を果たします。その機能を理解し、故障の症状、テスト方法、およびメンテナンス慣行を認識することは、環境への影響を最小限に抑えながら、車両がスムーズに動作するようにするのに役立ちます。
あなたが自動車愛好家であろうとプロのメカニックであろうと、この小規模でありながら強力なデバイスがどのように機能するかを知ることで、問題を効果的に診断し、エンジンのパフォーマンスを最大限に保つことができます。
マニホールド圧力センサーは、吸気マニホールド圧力を測定し、燃料供給、点火タイミング、およびその他のエンジンパラメーターを調整するためにECUにデータを送信します。
マップセンサーの故障は、ECUに送られた不正確な測定値により、加速度の低下、乱暴なアイドリング、燃費の低下、エンジンの急増、またはチェックエンジンライトのトリガーを引き起こす可能性があります。
アイドル時および加速中に電圧出力をメーカーの仕様と比較しながら、電圧出力を測定することにより、マルチメーターまたは診断ツールを使用してテストできます。
短い距離では不良なマップセンサーで運転することは可能ですが、長時間使用すると、燃焼が非効率的な燃焼、排出量の増加、パフォーマンスの低下、スパークプラグや触媒コンバーターなどの他のコンポーネントの潜在的な損傷につながります。
マップセンサーは一般に長年続きますが、定期的なメンテナンスチェック中に検査するか、失敗の症状が発生した場合はすぐに交換する必要があります。
