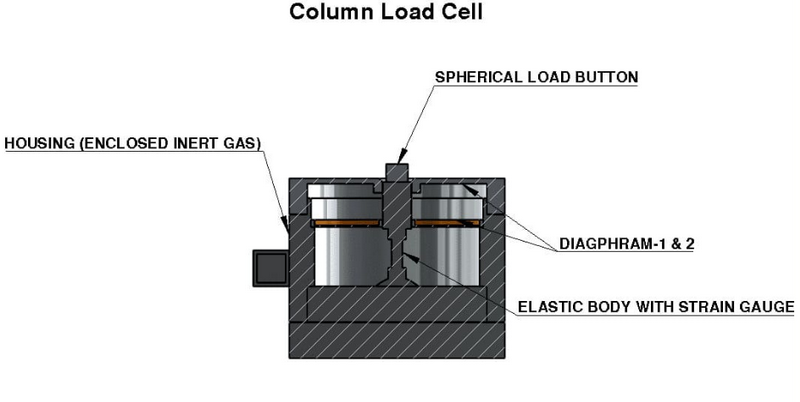

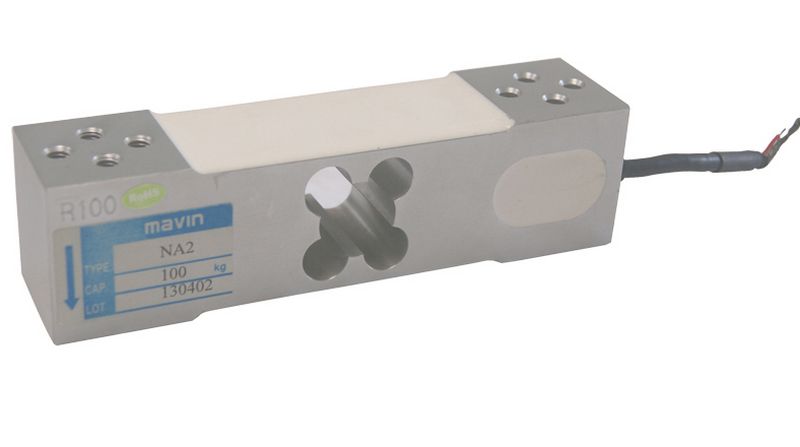

荷重セルは 、さまざまな計量システムの必須成分であり、機械的な力を電気信号に変換します。荷重セルにおける 'SPAN 'の概念を理解することは、正確な測定とキャリブレーションに不可欠です。この記事では、理解を高めるための関連する画像とビデオとともに、負荷セル内のSPANの定義、重要性、および実用的なアプリケーションを掘り下げます。

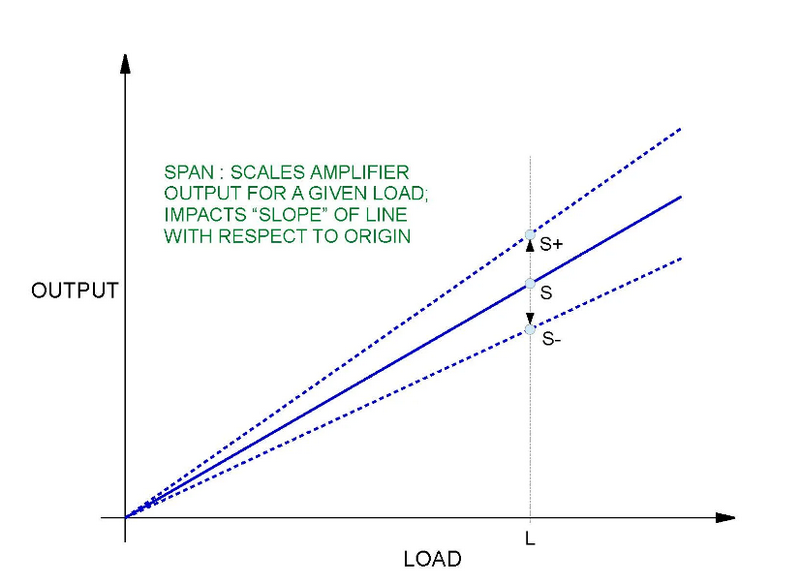

荷重セルのコンテキストでの「Span 」という用語は、通常、ボルトあたりのミリボルト（MV/V）で発現する荷重セルの本格的な出力（FSO）を指します。これは、ロードセルが定格容量にさらされると生成できる最大出力信号を表します。基本的に、スパンは、負荷セルが最大負荷にあるときの出力信号とゼロ荷重の出力の差です。
いくつかの理由でスパンを理解することは不可欠です。
- キャリブレーション：スパンは、ロードセルのキャリブレーションプロセス中の重要な要因です。適切なキャリブレーションにより、ロードセルが採取した測定値が正確で信頼できることが保証されます。
- 感度：スパンは、荷重セルの感度に影響します。より高いスパンは、負荷セルが体重または力のより小さな変化を検出できることを示しています。
- パフォーマンス評価：SPANは、温度の変動や長期の安定性など、さまざまな条件下で荷重セルのパフォーマンスを評価するのに役立ちます。
スパンを測定するには、最初にゼロキャリブレーションを実行して、荷重が適用されないときに出力信号がゼロを読み取ることを確認する必要があります。これに続いて、既知の重量（できれば定格容量に近い）が適用され、フルスケールの出力が決定されます。スパンを計算するための式は、次のように要約できます。
定格容量=ゼロ出力でのSPAN =出力
いくつかの要因が荷重セルのスパンに影響を与える可能性があります。

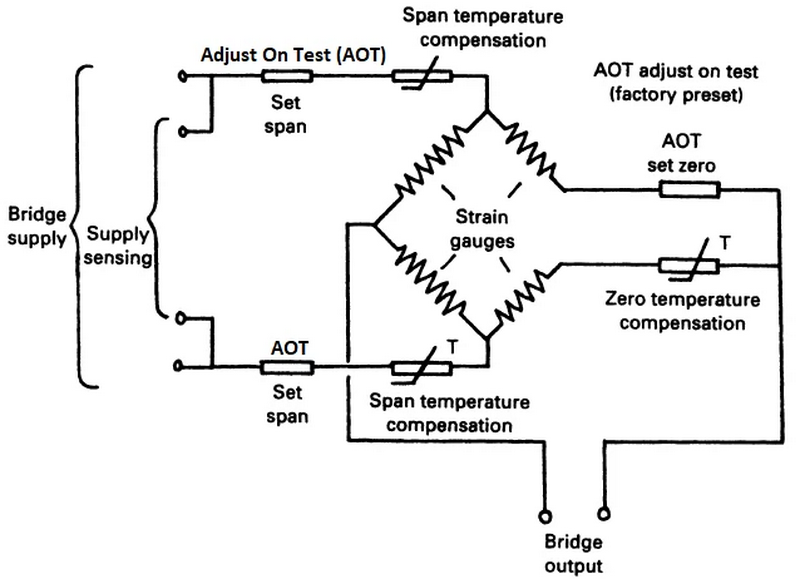

- 温度：温度の変化は、荷重セル内のひずみゲージの抵抗に影響し、出力の変動につながる可能性があります。
- ロードセル材料：ロードセルの構築に使用される材料の種類は、感度と全体的なパフォーマンスに影響を与える可能性があります。
- インストール条件：不適切なインストールまたはアライメントは、測定エラーにつながり、スパンの測定値に影響します。
ロードセルの校正には、出力を調整して、測定範囲全体で精度を確保します。次の手順では、典型的なスパンキャリブレーションプロセスの概要を説明します。
1。機器の準備：バランスウェイトやキャリブレーションされたスケールなどの必要な機器を集めます。
2。ゼロキャリブレーション：負荷セルに重量が適用されないことを確認し、ゼロを読み取るように調整します。
3。既知の重量を適用します：既知の重量を荷重セルに配置し、出力信号を記録します。
4.キャリブレーション設定の調整：キャリブレーションソフトウェアまたはハードウェアを使用して、記録された出力に基づいて設定を調整します。
5.キャリブレーションの確認：重量を削除し、出力がゼロに戻るかどうかを確認し、再申請して精度を確認します。
このプロセスに関する視覚ガイドについては、これを参照できます。
定義されたスパンの荷重セルは、以下を含むさまざまな業界で使用されます。
- 産業の計量システム：製品を正確に計量するための製造およびロジスティクス。
- 医療機器：患者や薬の計量に使用されるスケール。
- 自動車テスト：クラッシュテストまたはコンポーネントテスト中の力の測定用。
信頼性にもかかわらず、いくつかの問題がスパンに関して発生する可能性があります。
- スパンドリフト：時間が経つにつれて、摩耗や環境の変化により荷重セルのスパンがドリフトする可能性があり、再調整が必要になります。
- 非線形性：予想される線形性からの逸脱が発生する可能性があり、異なる負荷の精度に影響します。
- ヒステリシス：荷重の増加と減少の間の測定値の違いにより、測定にエラーが発生する可能性があります。
負荷セルのスパンを理解することは、さまざまなアプリケーションで正確な測定と信頼性の高いパフォーマンスを確保するために重要です。適切なキャリブレーションとスパンに影響する要因の認識は、測定の精度とシステムの信頼性を大幅に向上させることができます。
FSOとは、定格容量でロードセルによって生成される最大出力信号をゼロ出力信号からゼロ出力信号から指します。
少なくとも1年に1回、または環境条件で大幅な変化が発生した場合、または大量に使用した後はいつでも、ロードセルを調整することをお勧めします。
スパンドリフトは、温度の変動、時間の経過に伴う機械的摩耗、または負荷セルの不適切な設置によって引き起こされる可能性があります。
より正確なキャリブレーション結果を得るには、ロードセルの定格容量に近いウェイトを使用することが最善です。
温度の変化は、ひずみゲージの抵抗に影響を及ぼし、出力信号の変動を引き起こし、測定精度に潜在的に影響を与えます。
