İhtiyaçlarınız için doğru yük hücre gerginliği ölçer nasıl seçilir?

İçerik Menüsü

● Yük hücre gerginliği sayaçlarını anlamak

● Yük hücresi gerginlik sayaç türleri

● Bir yük hücresi gerginliği ölçer seçerken dikkate alınması gereken temel faktörler

>> Kapasite Gereksinimleri

>> Yük türü

>> Çevre koşulları

>> Doğruluk ve kalibrasyon

>> Montaj seçenekleri

>> Sinyal çıkışı

● Kurulum ve Kurulum

● Yük hücresi gerginlik sayaçlarının uygulamaları

● Analog ve dijital yük hücreleri arasında seçim

● Maliyet hususları

● Çözüm

● SSS

>> 1. Yük hücresi gerginliği ölçer nedir?

>> 2. Yük hücrem için ihtiyacım olan kapasiteyi nasıl belirleyebilirim?

>> 3. Sıkıştırma ölçümleri için bir gerilim yükü hücresi kullanabilir miyim?

>> 4. Bir yük hücresi seçerken hangi çevresel koşulları göz önünde bulundurmalıyım?

>> 5. Yük hücremi ne sıklıkla kalibre etmeliyim?

● Alıntılar:

Doğru seçmek Yük hücresi gerginliği ölçer, endüstriyel tartım, malzeme testi ve yapı dahil olmak üzere çeşitli uygulamalarda doğru kuvvet ölçümü için çok önemlidir. Bu kılavuz, bir yük hücresi gerginliği ölçüm cihazını, türlerini, uygulamalarını ve optimum performansın nasıl sağlanacağını seçerken dikkate alınması gereken faktörlere derinlemesine bir bakış sağlayacaktır.

Yük hücre gerginliği sayaçlarını anlamak

Bir yük hücresi gerginlik ölçer, gerilme kuvvetlerini ölçmek için tasarlanmış bir cihazdır. Mekanik kuvveti ölçülebilen ve görüntülenebilen bir elektrik sinyaline dönüştürür. Bu cihazlar, gerilim ölçümünün kritik olduğu operasyonlarda güvenlik ve verimliliği sağlamak için birçok sektörde gereklidir.

Yük hücreleri, bir kuvvet uygulandığında deformasyonu tespit eden gerinim göstergeleri prensibine göre çalışır. Bu deformasyon, uygulanan yükün kesin ölçülmesine izin vererek gerinim ölçümünün elektrik direncini değiştirir.

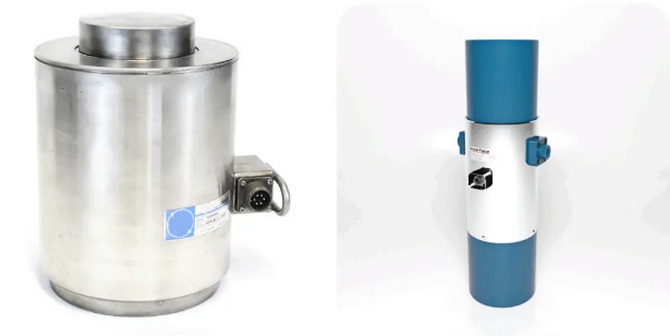

Yük hücresi gerginlik sayaç türleri

Yük hücre gerginliği ölçüm cihazları, her biri belirli uygulamalar için uygun çeşitli tiplerde gelir:

- S tipi yük hücreleri: Bunlar hem gerginliği hem de sıkıştırmayı ölçmek için kullanılan en yaygın tipler arasındadır. Şekilleri mevcut sistemlere kolay entegrasyon sağlar.

- Gerilim Bağlantısı Yük Hücreleri: Özellikle kablo veya halatlardaki gerilimi ölçmek için tasarlanmış olan bu yük hücreleri genellikle kaldırma ve arma uygulamalarında kullanılır.

- Minyatür yük hücreleri: Uzay kısıtlamaları olan uygulamalar için ideal olan bu kompakt cihazlar, performanstan ödün vermeden doğru ölçümler sağlar.

- Düşük profilli yük hücreleri: Bunlar, kompakt bir form faktöründe yüksek doğruluk sağlayan düşük temizleme gerektiren uygulamalar için tasarlanmıştır.

- Dijital Yük Hücreleri: Bunlar, kablosuz bağlantı ve veri günlüğü özellikleri gibi gelişmiş özellikler sağlamak için dijital teknolojiyi içerir. Özellikle gerçek zamanlı veri izlemenin gerekli olduğu modern endüstriyel ortamlarda yararlıdır.

Bir yük hücresi gerginliği ölçer seçerken dikkate alınması gereken temel faktörler

Bir yük hücresi gerginliği ölçer seçerken aşağıdaki faktörleri göz önünde bulundurun:

Kapasite Gereksinimleri

Yük hücresinin ölçmesi gereken maksimum yükü belirleyin. Doğruluğu sağlamak ve hasarı önlemek için beklenen maksimum yükünüzden daha yüksek bir kapasite derecesine sahip bir yük hücresi seçmeniz tavsiye edilir.

Yük türü

Sadece gerginliği veya hem gerginliği ve sıkıştırmayı ölçmeniz gerekip gerekmediğini belirleyin. Bu, yük hücresi tipi seçiminizi etkileyecektir. Örneğin, uygulamanız hem çekme hem de itme kuvvetlerini içeriyorsa, S tipi bir yük hücresi daha uygun olabilir.

Çevre koşulları

Yük hücresinin kullanılacağı ortamı düşünün. Sıcaklık, nem ve kimyasallara maruz kalma gibi faktörler performansı etkileyebilir. Uygun çevresel derecelendirmelere sahip bir yük hücresi seçin (örn. Su direnci için IP67). Dış mekan uygulamaları için, sert koşullara dayanmak için sağlamlaştırılmış bir yük hücresi gerekebilir.

Doğruluk ve kalibrasyon

Kesin ölçümlerin gerekli olduğu uygulamalarda doğruluk çok önemlidir. Doğruluk sınıfı spesifikasyonlarını kontrol edin ve yük hücresinin kolayca kalibre edilebildiğinden emin olun. Düzenli kalibrasyon, cihazın zaman içinde doğruluğunu korumasını sağlar.

Montaj seçenekleri

Farklı uygulamalar farklı montaj yapılandırmaları gerektirir. Seçilen yük hücresinin yanlış hizalama veya uygunsuz kurulum nedeniyle hatalar getirilmeden doğru şekilde monte edilebileceğinden emin olun.

Sinyal çıkışı

Yük hücreleri farklı çıkış sinyalleri (örn., Analog voltaj, analog akım veya dijital sinyaller) sağlayabilir. Bir yük hücresi seçerken veri toplama sisteminizin ne tür bir sinyali gerektirdiğini düşünün.

Kurulum ve Kurulum

Bir yük hücresi gerginliği ölçüm cihazıyla doğru ölçümler elde etmek için uygun kurulum hayati önem taşır. Şu adımları izleyin:

1. Montaj: Yük hücresinin güvenli bir şekilde monte edildiğinden ve ölçülen kuvvete göre düzgün bir şekilde hizalandığından emin olun. Yanlış hizalama yanlış okumalara yol açabilir.

2. Kablolama: Yük hücresini üreticinin talimatlarına göre uygun amplifikatöre veya göstergeye bağlayın. Üretici tarafından sağlanan polarite ve kablo şemalarına dikkat edin.

3. Kalibrasyon: Çıkış sinyalinin uygulanan kuvvete doğru bir şekilde karşılık geldiğinden emin olmak için bilinen ağırlıkları veya kuvvetleri kullanarak kalibrasyon yapın. En iyi sonuçlar için kalibrasyon ölçüm aralığı boyunca birden fazla noktada yapılmalıdır.

4. Test: Kurulumdan sonra, okumaların çeşitli yükler altında sabit ve doğru olduğunu doğrulamak için testler yapın. Kurulum veya ekipman arızası ile ilgili bir sorunu gösterebilecek okumalarda herhangi bir sürüklenme veya dalgalanma için izleyin.

5. Düzenli bakım: Bağlantılar üzerinde periyodik kontroller, gerektiğinde yeniden kalibrasyon ve fiziksel hasar veya aşınma denetimlerini içeren bir bakım programı uygulayın.

Yük hücresi gerginlik sayaçlarının uygulamaları

Yük hücresi gerginliği sayaçları çeşitli endüstrilerde yaygın olarak kullanılmaktadır:

- İmalat: Tel üretim ve malzeme taşıma sistemlerinde gerginliği izlemek için. İşleme sırasında malzemelerin uygun stres seviyelerinin altında olmasını sağlayarak tutarlı kalitenin korunmasına yardımcı olurlar.

- İnşaat: Kaldırma işlemleri sırasında kablolar ve destekler üzerindeki yükleri ölçmek. Doğru ölçümler, aşırı yüklerin neden olduğu yapısal arızaları önlemeye yardımcı olur.

- Taşımacılık: Kamyonlar ve vagonlar için tartım sistemlerinde. Yük hücreleri, ağırlık düzenlemelerine uyum sağlar ve nakliye sırasında güvenliği artırır.

- Araştırma ve geliştirme: Laboratuvarlarda malzeme gücü ve esnekliği test etmek için. Araştırmacılar, çeşitli stres koşulları altında malzeme özellikleri hakkında veri toplamak için yük hücrelerini kullanırlar.

- Havacılık ve Uzay: Bileşenlere etki eden kuvvetlerin kesin ölçümlerinin güvenlik değerlendirmeleri için kritik olduğu uçak test ortamlarında.

Analog ve dijital yük hücreleri arasında seçim

Bir yük hücresi gerginliği ölçer seçerken, hem analog hem de dijital seçeneklerle karşılaşabilirsiniz:

Özellik	Analog Yük Hücreleri	Dijital Yük Hücreleri
Çıktı Türü	Analog voltaj veya akım	Dijital sinyal (genellikle Rs232 veya USB)
Kalibrasyon	Manuel kalibrasyon gerekli	Genellikle kendi kendine kalibre edici
Sinyal işleme	Harici sinyal koşullandırması gerekli	Yerleşik işleme özellikleri
Veri Günlüğü	Sınırlı Veri Günlüğü Özellikleri	Gelişmiş Veri Günlüğü Özellikleri
Maliyet	Genellikle daha düşük maliyet	Tipik olarak özellikler nedeniyle daha yüksek maliyet

Analog ve dijital arasında seçim, hassasiyet, kullanım kolaylığı ve bütçe kısıtlamaları ile ilgili özel ihtiyaçlarınıza bağlıdır.

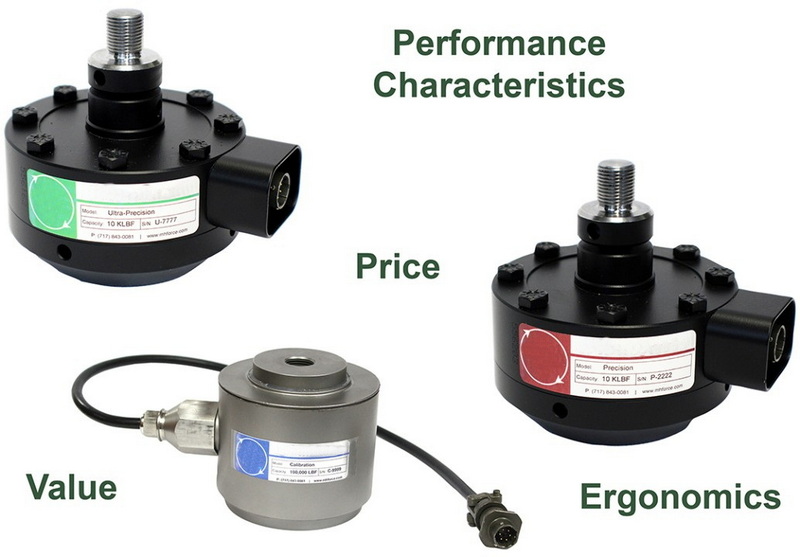

Maliyet hususları

Yük hücresi gerginlik ölçüm cihazlarının maliyeti, aşağıdakiler gibi faktörlere göre büyük ölçüde değişebilir:

- Yük hücresi tipi

- Ölçüm aralığı

- Doğruluk sınıfı

- Ek Özellikler (örneğin, dijital çıkış)

Daha ucuz bir seçenek seçmek cazip gelse de, kararınızı verirken uzun vadeli güvenilirliği ve performansı düşünün. Yüksek kaliteli bir yük hücresine yatırım yapmak, kalibrasyon hataları veya ekipman arızası ile ilgili maliyetleri hatta düşürebilir.

Çözüm

Doğru yük hücre gerginliği ölçüm cihazının seçilmesi, kapasite, yük türü, çevre koşulları, doğruluk gereksinimleri, kurulum hususları, sinyal çıktı tercihleri ve bütçe kısıtlamaları ile ilgili özel ihtiyaçlarınızı anlamayı içerir. Bu faktörleri dikkatlice değerlendirerek, uygulamanızda operasyonel verimliliği ve güvenliği artıran bir cihaz seçebilirsiniz.

SSS

1. Yük hücresi gerginliği ölçer nedir?

Bir yük hücresi gerginliği ölçer, mekanik kuvveti nicelleştirilebilen bir elektrik sinyaline dönüştürerek gerilme kuvvetlerini ölçen bir cihazdır.

2. Yük hücrem için ihtiyacım olan kapasiteyi nasıl belirleyebilirim?

Kapasiteyi belirlemek için, çalışma sırasında ölçmeyi beklediğiniz maksimum ağırlığı veya kuvveti değerlendirin ve bu maksimumdan daha yüksek bir dereceye sahip bir yük hücresi seçin.

3. Sıkıştırma ölçümleri için bir gerilim yükü hücresi kullanabilir miyim?

Evet, bazı gerginlik yük hücreleri hem gerilim hem de sıkıştırma kuvvetlerini etkili bir şekilde ölçmek için tasarlanmıştır.

4. Bir yük hücresi seçerken hangi çevresel koşulları göz önünde bulundurmalıyım?

Aşırı sıcaklıklar, nem seviyeleri, kimyasallara maruz kalma ve cihazın iç veya dış mekanlarda mı kullanılmayacağını düşünün.

5. Yük hücremi ne sıklıkla kalibre etmeliyim?

Kalibrasyon frekansı kullanıma bağlıdır; Bununla birlikte, genellikle yılda en az bir kez veya çalışma koşullarında veya onarımlardan sonra önemli değişikliklerden sonra kalibre edilmesi önerilir.
