Kuormitussolut ovat välttämättömiä laitteita eri toimialoilla, jotka toimivat selkärangana voiman, painon ja jännityksen mittaamiseksi. Erityyppisistä kuormitussoluista Kuormitussolujen kiristyslevyllä on ratkaiseva rooli sovelluksissa, joissa vaaditaan vetolujuuden tarkka mittaus. Tämä artikkeli pohtii, mikä on kuormitussolujen kiristyslevy, miten se toimii, sen sovellukset, edut ja paljon muuta.
Kuormituskenno on anturi, joka muuntaa voiman sähköiseen signaaliin. Yleisin kuormitussolutyyppi, jota käytetään jännityssovelluksissa, on venymämittarin kuormituskenno. Nämä laitteet käyttävät joustavaan metallirunkoon sitoutuneita venymämittareita. Kun kuorma levitetään, vartalo muodonmuutos hieman, aiheuttaen vastusmuutoksen venymämittarissa. Tämä muutos muunnetaan sitten sähköiseksi signaaliksi, joka voidaan mitata ja tulkita.
- Jännityskuormitussolut: Suunniteltu erityisesti vetovoimien mittaamiseen.
- Kompressiokuormitussolut: Käytetään työntämisvoimien mittaamiseen.
- Kaksi-funktion kuormitussolut: kykenevät mittaamaan sekä jännitystä että puristusta.

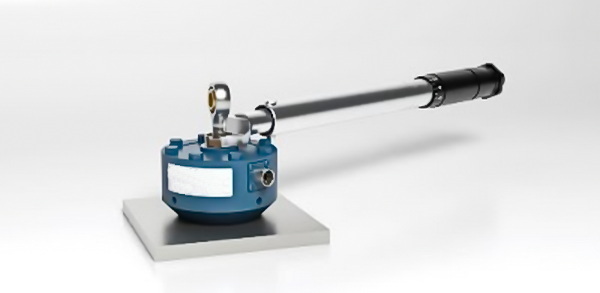

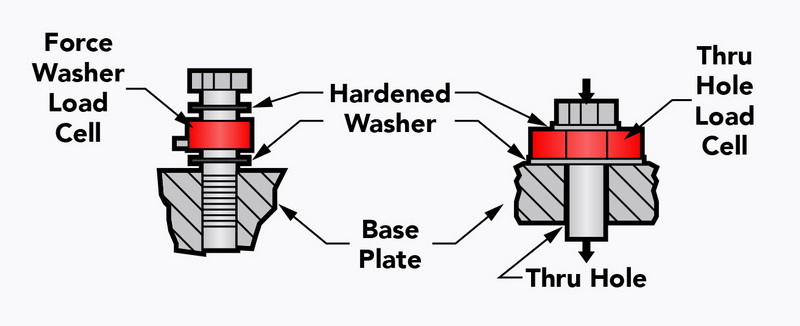

Kuormituskennon kiristyslevy on lisävaruste, joka on suunniteltu helpottamaan kireyskuormakennojen asennusta ja toimintaa. Se kiinnittyy tyypillisesti kuormituskennon pohjaan ja tarjoaa toisen kierteisen keskireiän jännityssovelluksiin. Tämä mahdollistaa helpomman kohdistuksen ja yhteyden vetolujuuksia.
- valmistettu kestävistä materiaaleista, kuten ruostumattomasta teräksestä tai alumiinista.
- Suunniteltu yksinkertaistamaan asennusta linja-jännityssovelluksiin.
- Tarjoaa ylimääräisiä asennusvaihtoehtoja erilaisille kokoonpanoille.
Kuormituskennon kiristyslevyn toiminta sisältää useita avainkomponentteja:
1. Kantamittarit: Nämä ovat ohuita johtava materiaali nauhat, jotka muuttavat vastuskykyä venytettäessä tai puristettuna. Kuormakennossa ne on tyypillisesti järjestetty Wheatstone -siltakokoonpanoon herkkyyden ja tarkkuuden parantamiseksi.
2. Metallirunko: Kuormakennon runko on valmistettu materiaaleista, kuten alumiinista tai ruostumattomasta teräksestä, mikä tarjoaa rakenteellisen eheyden samalla kun sallitaan pienen muodonmuutoksen kuorman alla.

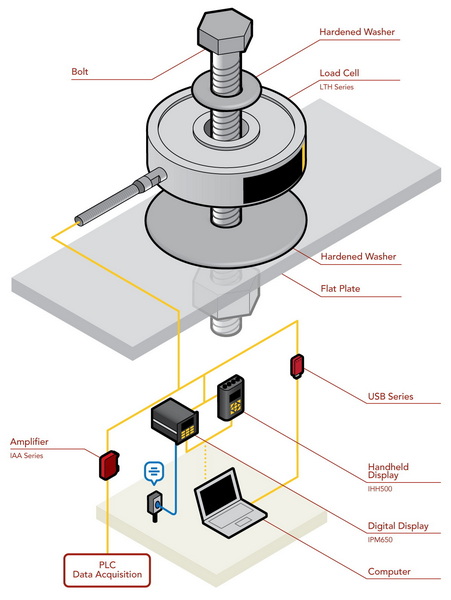

3. Sähköisen signaalinkäsittely: Kannusteiden vastusmuutos muunnetaan sähköiseksi signaaliksi mikrokontrollerin tai signaalin ilmastointipiirin avulla.
Kun kiristyslevyn läpi kytkettyyn kuormituskennoon kohdistetaan vetolujuus:
- Metallirunko muodonmuutos hiukan käytetyn voiman vuoksi.
- Tämä muodonmuutos aiheuttaa venymämittarien venytyksen tai puristumisen muuttaen niiden vastustusta.
- Wheatstone -siltapiiri mittaa tämän vastusmuutoksen ja muuntaa sen jännitteen lähtöksi, joka on verrannollinen käytettyyn voimaan.
Kuormitussolujen kiristyslevyillä on laajalle levinnyt sovellukset eri aloilla:
- Materiaalitestaus: Käytetään materiaalien vetolujuuden määrittämiseen mittaamalla kuinka paljon voimaa he kestävät ennen epäonnistumista.
- Crane -asteikot: välttämätöntä raskaiden kuormitusten punnitsemiseksi nostotoimenpiteiden aikana.
- Rakenteellinen seuranta: Suorita rakennustekniikassa tarkkailemaan voimia rakenteissa, kuten siltoissa ja rakennuksissa.
- Valmistusprosessit: Tuotantolinjoissa jännityskuormituskennot auttavat varmistamaan, että materiaalit altistetaan asianmukaisille voimille kokoonpano- tai valmistusprosessien aikana.
- Ilmailualan testaus: Ilmailualan sovelluksissa jännityskuormitussolut mittaavat komponentteihin vaikuttavia komponentteja stressitestien aikana turvallisuuden ja luotettavuuden varmistamiseksi.
Kuormitussolujen kiristyslevyjen käyttö tarjoaa useita etuja:
- Parannettu tarkkuus: Varmistamalla oikea kohdistus ja yhteys, kiristyslevyt auttavat parantamaan mittaustarkkuutta.
- Asennus helppous: Jännityslevyt yksinkertaistavat asennusprosessia, mikä helpottaa kuormituskennojen asettamista eri sovelluksiin.
- Vahvuus: Valmistettu erittäin lujasta materiaaleista, nämä levyt tarjoavat kestävyyden ja luotettavuuden jopa ankarissa ympäristöissä.
Suunnitellessasi tai valitsemalla kuormituskennon jännityslevyä, on otettava huomioon useita tekijöitä:
Materiaalin valinta vaikuttaa sekä kestävyyteen että suorituskykyyn. Yleisiä materiaaleja ovat:
- Ruostumaton teräs: tarjoaa erinomaista korroosionkestävyyttä ja voimaa.
- Alumiini: Kevyt ja kustannustehokas, mutta ei välttämättä sovellu kaikkiin ympäristöihin.
Jännityslevyn koon tulisi vastata käytetyn kuormituskennon eritelmiä. Oikeat mitat varmistavat, että levy pystyy käsittelemään odotettavissa olevia kuormia epäonnistumatta.
Jännityslevyillä on usein useita kierteitysvaihtoehtoja erityyppisiin yhteyksiin. Tämän monipuolisuuden avulla käyttäjät voivat mukauttaa asetukset tiettyjen sovellusvaatimusten perusteella.
Oikea ylläpito on välttämätöntä mittausten pitkäikäisyyden ja tarkkuuden varmistamiseksi:
- Säännölliset tarkastukset: Tarkista säännöllisesti kulumisen tai vaurioiden merkkejä. Etsi halkeamia tai korroosiota, jotka voivat vaikuttaa suorituskykyyn.
- Kalibrointi: Säännöllinen kalibrointi varmistaa, että mittaukset pysyvät tarkkoina ajan myötä. Noudata valmistajan ohjeita kalibrointiväleille.
- Ympäristönsuojelu: Jos sitä käytetään ankarissa olosuhteissa, harkitse suojapinnoitteita tai koteloita suojataksesi ympäristötekijöitä, kuten kosteutta tai kemikaaleja vastaan.
Kuormitussolutekniikan kenttä kehittyy jatkuvasti. Viimeaikaisia innovaatioita ovat:
Langaton tekniikka mahdollistaa etävalvontaa ilman fyysisiä yhteyksiä, vähentää asennuksen monimutkaisuutta ja parantaa asetusten joustavuutta.
IoT-ominaisuuksien integrointi mahdollistaa reaaliaikaisen tiedonkeruun ja analysoinnin, mikä parantaa valvontaominaisuuksia eri sovelluksissa.
Signaalinkäsittelytekniikan kehitys parantaa mittaustarkkuutta ja vähentää meluhäiriöitä, mikä johtaa luotettavampiin tietojen lähdöihin.
Kuormitussolujen jännityslevyt ovat kriittisiä komponentteja eri toimialoilla, joilla vetolujuuden tarkka mittaus on välttämätöntä. Ymmärtämällä heidän tehtävänsä ja sovellukset yritykset voivat parantaa toiminnan tehokkuutta ja turvallisuusstandardeja. Kun tekniikka kehittyy edelleen, kuormitussolujen suunnittelussa edistyminen johtaa todennäköisesti vielä innovatiivisiin ratkaisuihin kireyden mittaamiseksi tarkasti.
Kuormituskenno on anturi, joka muuntaa mekaanisen voiman (jännitys tai puristus) sähköiseksi signaaliksi, joka voidaan mitata ja standardisoida.
Jännityskuormitussolut toimivat käyttämällä venymämittareita, jotka muuttavat resistanssia, kun se venytetään käytetyn vetolujuuden alla, muuttaen tämän muutoksen sähköiseksi signaaliksi.
Yleisiä sovelluksia ovat materiaalitestaus, nosturin asteikot raskaiden kuormien nostamiseksi ja rakenteellisen eheyden seuranta tekniikan hankkeissa.
Varmista asianmukainen kohdistus suunnitellulla mittausakselilla, käytä tasaisia kiinnityspintoja ja suojaa tarvittaessa ympäristötekijöiltä.
Tekijöitä ovat väärinkäyttö asennuksen aikana, ympäristöolosuhteet (kuten lämpötila) ja mekaaniset rasitukset suositeltujen rajojen ulkopuolelle.
.
