I sensori di forza sono essenzialmente resistori variabili che cambiano la loro resistenza in base alla quantità di pressione applicata a loro. Più si preme sul sensore, più basso è la resistenza tra i suoi due terminali. Questa proprietà li rende ideali per rilevare il tocco, la pressione o la forza in varie applicazioni.
- a basso costo e facile da usare
- Eccellente per rilevare la pressione fisica e la stretta
- Non è adatto per misurazioni di peso precise
- comunemente usato in tamburi elettronici, telefoni cellulari e dispositivi di gioco.
Per collegare un sensore di forza a un Arduino, dovrai creare un circuito del divisore di tensione. Questa configurazione consente all'Arduino di leggere la resistenza mutevole del sensore come tensione che può essere misurata dai suoi pin di ingresso analogici.
- Arduino Board (Uno, Nano o Mega)
- Sensore di forza (FSR)
- resistenza da 10kΩ
- Breadboard
- fili jumper

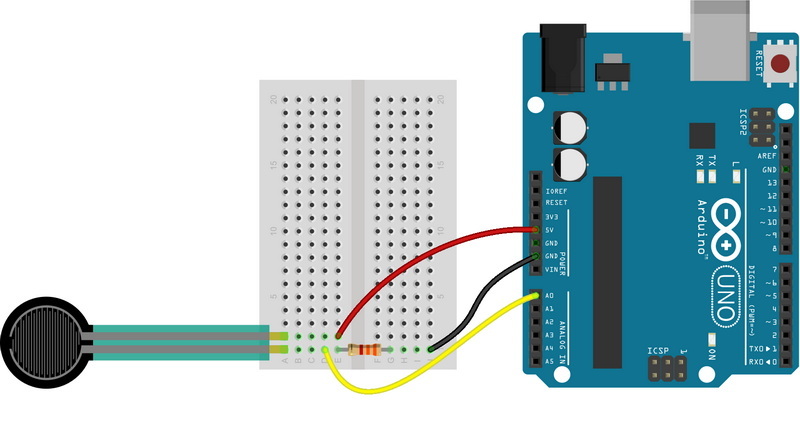

1. Collegare un pin del sensore di forza all'uscita 5V dell'Arduino.
2. Collegare l'altro pin del sensore di forza a un pin di ingresso analogico (ad es. A0) sull'Arduino.
3. Collegare lo stesso perno di ingresso analogico a terra attraverso un resistore da 10kΩ.
Questa configurazione crea un divisore di tensione, consentendo all'Arduino di misurare la resistenza mutevole del sensore di forza come tensione tra 0 e 5 V.
Per rendere il nostro progetto più interattivo, aggiungiamo alcuni feedback visivi usando LED. Creeremo un semplice 'misuratore di pressione ' che illumina più LED man mano che viene applicata più pressione al sensore.
Aggiungi tre LED (verde, giallo e rosso) ai pin digitali 2, 3 e 4, rispettivamente, ciascuno con una resistenza di limitazione della corrente di 220 Ω.
I sensori di forza con Arduino possono essere utilizzati in una varietà di progetti creativi e pratici:
1. Strumenti musicali: creare tamburi sensibili ai touch o tasti tastiera.
2. Mobili intelligenti: sviluppare sedie o letti sensibili alla pressione per il monitoraggio della postura.
3. Robotica: usa i sensori di forza come sensori di touch per le pinze robot.
4. Arte interattiva: creare installazioni sensibili alla pressione che rispondono al tatto.
5. Tecnologia assistiva: progettare interruttori adattivi per le persone con mobilità limitata.
Per una guida visiva sull'impostazione e l'utilizzo di un sensore di forza con Arduino, dai un'occhiata a questo utile tutorial video:
Questo video dimostra il processo di collegamento di un sensore di forza ad Arduino e fornisce ulteriori approfondimenti sulla programmazione e sulla risoluzione dei problemi.
Facciamo un ulteriore passo avanti nel nostro progetto usando il sensore di forza per controllare la luminosità di un LED usando PWM (modulazione della larghezza del polso).
Collegare un LED a un perno capace di PWM (ad es. Pin 9) sull'Arduino attraverso un resistore da 220Ω.

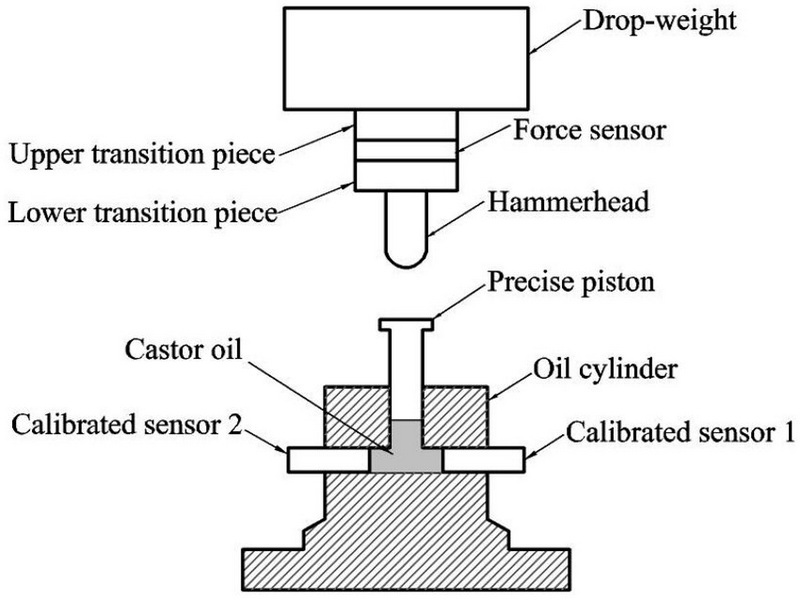

1. Calibrazione: i sensori di forza possono variare in sensibilità. Regola le soglie del codice in base al sensore e all'applicazione specifici.
2. Progettazione meccanica: considera l'integrazione meccanica del sensore. Garantire la distribuzione uniforme della pressione per letture accurate.
3. Debouncing: implementa tecniche di debouncing se si utilizza il sensore come pulsante per prevenire falsi trigger.
4. Consumo energetico: per i progetti alimentati a batteria, considera di mettere l'Arduino a dormire tra le letture per conservare l'energia.
5. Combinazione di sensori: utilizzare più sensori di forza per creare sistemi di input più complessi o per misurare la distribuzione della forza.
I sensori di forza sono componenti versatili che possono aggiungere una nuova dimensione di interattività ai progetti Arduino. Comprendendo come collegare, programmare e integrare questi sensori, è possibile creare una vasta gamma di applicazioni da semplici indicatori di pressione a sistemi interattivi complessi. Ricorda di sperimentare diversi intervalli di pressione e calibrare i sensori per i migliori risultati nel caso d'uso specifico.
La maggior parte degli FSR è in grado di rilevare forze che vanno da circa 100 grammi a 10 chilogrammi. Tuttavia, l'intervallo esatto può variare a seconda del modello e del produttore specifici.
Gli FSR standard non sono progettati per l'uso subacqueo. Per le applicazioni resistenti all'acqua, dovrai cercare sensori di forza appositamente sigillati o impermeabili.
I sensori di forza non sono generalmente molto accurati per misurazioni di peso precise. Sono più adatti per rilevare cambiamenti relativi di pressione o per applicazioni basate sulla soglia.
La durata della vita di un sensore di forza può variare notevolmente a seconda dell'uso. In condizioni normali, molti FSR possono durare per milioni di attuazioni. Tuttavia, pressioni estreme o ambienti difficili possono ridurre significativamente la loro durata.
Sì, è possibile collegare più sensori di forza a diversi pin di ingresso analogici su un Arduino. Assicurati di creare un circuito divisore di tensione per ciascun sensore e regolare il codice di conseguenza per leggere da più pin.
