Yakıt basınç sensörünün yerini ve işlevini anlamak, yakıt sistemi sorunlarını teşhis etmek ve optimum motor performansını korumak için çok önemlidir. Bu kapsamlı rehber, tipik yerlerini araştırıyor. Çeşitli araçlardaki yakıt basınç sensörleri , yakıt sistemindeki rolleri ve bakım ve sorun giderme konusundaki pratik bilgiler.
Yakıt basınç sensörü, yakıt rayı veya yakıt sistemi içindeki yakıt basıncını izleyen elektronik bir cihazdır. Yakıt enjeksiyon zamanlamasını ve hacmini verimli yanma için ayarlamak için bu bilgileri kullanan motor kontrol ünitesine (ECU) gerçek zamanlı basınç verileri gönderir.
Çoğu yakıt basınç sensörü piezoressistiftir, yani basınç değişiklikleriyle büküldüğünde elektriksel direncini değiştiren ve mekanik basıncı bir elektrik sinyaline dönüştüren bir silikon gofret kullanırlar. Bu sensör tipik olarak üç kabloya sahiptir: 5V güç kaynağı, bir toprak ve ECU ile iletişim kuran bir sinyal teli. Bazı gelişmiş sensörler ayrıca yakıt sıcaklığı ölçümü için dördüncü bir tel içerir.
Sensör, motorun rölanti, ivme, seyir veya soğuk başlangıç gibi değişen çalışma koşulları altında doğru miktarda yakıt almasını sağlamada hayati bir rol oynar. Doğru yakıt basıncı verileri olmadan, ECU, zayıf motor performansına, artan emisyonlara ve hatta motor hasarına yol açabilecek yakıt iletimini düzgün bir şekilde düzenleyemez.
Yakıt basınç sensörünün tam konumu araç yapımı, model ve motor tipine göre değişir. Bununla birlikte, birkaç yaygın yerleşim gözlenir:
En yaygın konum doğrudan yakıt rayına, yakıtın motorun enjektörlerine dağıtan metal bir tüpüne monte edilmiştir. Sensör genellikle yakıt rayının ortasına veya sonunda yerleştirilir. Bu yerleşim, sensörün enjektörlere girmeden hemen önce yakıt basıncını doğru bir şekilde ölçmesini sağlar ve yakıt dağıtım kontrolü için kritik veriler sağlar.
Yakıt rayı genellikle motorun üstünde veya motor düzenine bağlı olarak yan boyunca bulunur. Birçok benzinli motorda, sensör raydaki dişli bir bağlantı noktasına vidalar ve bir elektrik konnektörü ile sabitlenir. Bu kurulum, muayene veya değiştirme için erişmeyi nispeten kolaylaştırır.
Bazı araçlarda, özellikle tank içi yakıt pompaları olanlarda, yakıt basınç sensörü yakıt deposu içindeki yakıt pompası modülünün üzerine entegre edilir veya üzerine monte edilir. Bu sensöre erişmek, aracın arka kapak alanındaki yakıt deposunun veya bir erişim panelinin çıkarılmasını gerektirebilir. Bu konum, sensörün motor kapalıyken pompayı kesme gibi yakıt pompası işlemini de kontrol ettiği bazı araç modellerinde yaygındır.
Bu düzenleme, sensörü harici elemanlardan korumaya yardımcı olur ve basınç dalgalanmalarına maruz kalan yakıt hatlarının uzunluğunu azaltır. Bununla birlikte, sensörün değiştirilmesini daha emek yoğun hale getirir ve bazen özel araçlar veya profesyonel hizmet gerektirir.
Bazı Nissan modelleri gibi bazı araçlar, yüksek basınçlı yakıt rayına bağlı, emme manifoldunun altına yerleştirilmiş yakıt basınç sensörüne sahiptir. Bu yerleşim daha az erişilebilirdir, ancak sensörün yakıt sisteminin yüksek basınçlı bölümünde basıncı ölçmesini sağlar.
Bu durumlarda, çeşitli hortumların, elektrik konektörlerinin ve montaj cıvatalarının dikkatli bir şekilde ayrılmasını gerektiren zaman alıcı bir işlem olabilen bu durumlarda sensöre ulaşmak için genellikle emme manifoldunun çıkarılması gerekir.
Dizel motorlarda, yakıt rayı basınç sensörü genellikle yakıt rayındaki basınç kontrol vanasının karşısında yerleştirilir. Bu konum, dizel motor performansı için kritik olan yakıt rayı sistemindeki basıncı doğru bir şekilde izlemeye yardımcı olur.
Dizel yakıt sistemleri benzin sistemlerinden önemli ölçüde daha yüksek basınçlarda çalışır, bazen ortak ray kurulumlarında 20.000 psi'yi aşar. Sensör, bu basınçlara dayanacak ve uygun yakıt ölçümü için ECU'ya kesin okumalar sağlayacak kadar sağlam olmalıdır.
Bazı performanslarda veya satış sonrası yakıt sistemlerinde, sensör bir yakıt hattına veya özel bir yakıt rayı düzeneğine uzaktan monte edilebilir. Bu durumlarda, sensör bir basınç portu veya adaptör aracılığıyla yakıt sistemine bağlanır. Bu, sensör yerleştirmede esneklik sunabilirken, basınç düşüşlerini veya yanlış okumaları önlemek için dikkatli bir tesisat gerektirir.

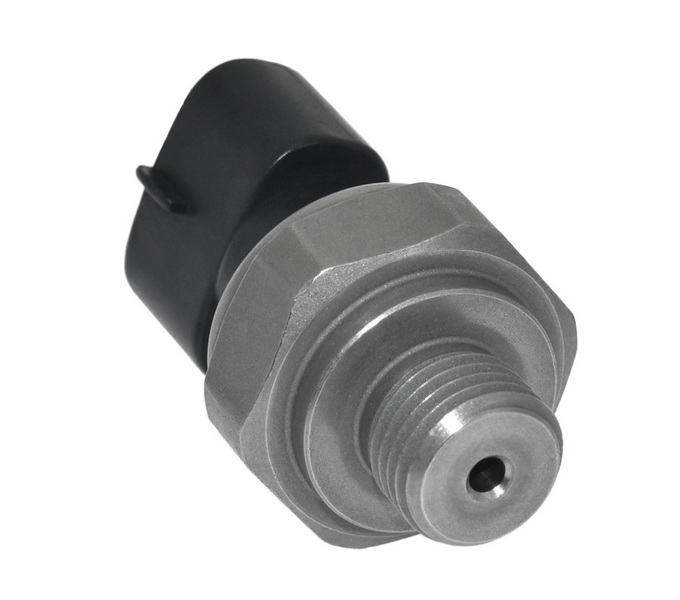

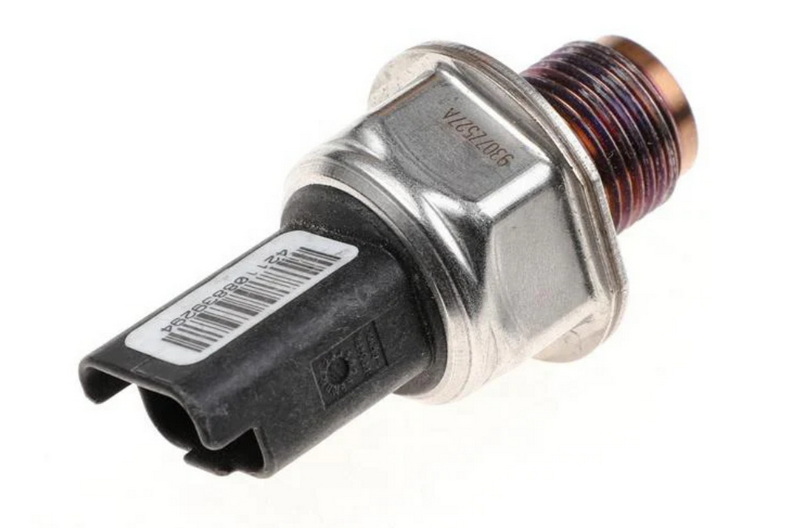

Görsel olarak, yakıt basınç sensörü, elektrik konnektörü ve yakıt rayı veya yakıt sistemine vidalanan dişli bir bağlantı parçasına sahip küçük, silindirik veya dikdörtgen bir bileşendir. Genellikle bağlı üç veya dört kablo vardır.
Sensör genellikle parça numaraları, voltaj derecelendirmeleri veya üretici logoları ile etiketlenir veya işaretlenir. Bazı sensörler plastik bir gövdeye sahipken, diğerleri dayanıklılık için metal kaplıdır. Elektrik konnektöründe kazara bağlantıyı kesmeyi önlemek için bir kilitleme sekmesi olabilir.
Sensörü incelerken, sensör arızası veya yanlış okumalara neden olabilecek yakıt sızıntıları, korozyon veya hasarlı kablolama belirtileri arayın.
Sensörün yeri yakıt basıncı okumalarının doğruluğunu etkiler. İdeal olarak, ECU'ya yakıt dağıtım ayarlamaları için kesin veriler sağlamak için yakıt enjektörlerine mümkün olduğunca yakın olmalıdır. Bununla birlikte, bazı özel yapılarda veya belirli araç tasarımlarında, sensör yakıt rayına sıhhi tesisat ile uzaktan monte edilebilir. Kapalı bir sistemdeki basınç genellikle tutarlı olsa da, yakıt akışı nedeniyle basınç gradyanları mevcut olabilir, böylece sensör yerleştirilmesi okumaları etkileyebilir.
Örneğin, sensör yakıt enjektörlerinden çok uzakta veya bir basınç regülatöründen sonra, basınç okuması enjektörlerdeki gerçek basıncı yansıtmayabilir ve yanlış yakıt dağıtım hesaplamalarına yol açabilir. Bu, kötü motor performansı, tereddüt veya artan emisyon gibi semptomlara neden olabilir.
Ek olarak, sensör, hepsi zaman içinde sensör performansını bozabilen aşırı ısıya maruz kalmayı, titreşimi veya kir ve yakıt katkı maddelerinden kontaminasyonu önleyebileceği yerlerde konumlandırılmalıdır.
Sensör, ECU'ya yakıt basıncına orantılı bir voltaj sinyali gönderir. ECU, enjektör nabız genişliğini ve zamanlamasını hesaplamak için bu bilgileri kullanır ve motorun doğru miktarda yakıt almasını sağlar. Sensör beklenen aralık dışında basıncı algılarsa, sensör devre sorunlarını veya anormal yakıt basıncını gösteren P0191, P0192 veya P0193 gibi tanılama sorun kodlarını (DTC'ler) tetikleyebilir.
ECU, motor çalışması sırasında sensörün sinyalini sürekli olarak izler. Basınç çok düşükse, ECU enjektör darbe süresini artırabilir veya basıncı yükseltmek için yakıt pompasını etkinleştirebilir. Tersine, basınç çok yüksekse, ECU yakıt iletimini azaltabilir veya basınç regülatörünü ayarlayabilir.
Modern araçlar, aşağıdakiler gibi gelişmiş işlevler için yakıt basınç sensörü verilerini de kullanabilir:
- Uyarlanabilir yakıt döşeme ayarları
- Emisyon kontrol optimizasyonu
- Yakıt sistemi sızıntı algılama
- Yakıt sistemi arızalarında güvenlik kapanması
Yakıt basıncı sensörleri araç ve yakıt sistemi gereksinimlerine bağlı olarak çeşitli tiplerde gelir:
- Piezoresistive sensörler: En yaygın tip, basınçla direnci değiştiren bir silikon diyafram kullanarak.
- Piezoelektrik sensörler: Genellikle yüksek basınçlı dizel sistemlerde kullanılan basınç değişiklikleriyle orantılı bir elektrik yükü oluşturun.
- Kapasitif sensörler: Basınç altındaki diyafram hareketinin neden olduğu kapasitanstaki değişiklikleri ölçün.
- Gerinim ölçer sensörleri: Basıncın neden olduğu deformasyonu tespit etmek için bir diyaframa bağlanmış gerinim ölçerlerini kullanın.
Her sensör tipinin doğruluk, dayanıklılık ve yanıt süresinde avantajları vardır. Seçim, yakıt sistemi tasarımına ve çalışma koşullarına bağlıdır.
Zamanla, yakıt basınç sensörleri kirlenebilir veya tıkanabilir ve doğruluklarını etkileyebilir. Temizlik, sensörün dikkatlice çıkarılmasını ve sensör elemanına zarar vermeden yatakları çıkarmak için uygun temizleyicilerin kullanılmasını içerir.
Yakıt sistemi güvenli bir temizleyici veya elektronik temizleyici spreyi kullanın. Sensör diyaframına veya elektrik kontaklarına zarar verebilecek sert kimyasallardan veya aşındırıcı araçlardan kaçının.
Hatalı bir yakıt basınç sensörünün belirtileri şunları içerir:
- Motor Performans Sorunları (Kaba rölanti, durma)
- Kötü yakıt ekonomisi
- Motorun başlamasında zorluk
- İlgili DTC'lerle motor ışığını kontrol edin
Test, sensörün voltaj çıkışının ölçülmesini ve üreticinin spesifikasyonlarıyla karşılaştırmayı içerir. Sensör çıkış voltajı veya yakıt basıncı verilerini okumak için bir multimetre veya tarama aracı kullanılabilir.
Sensör hatalıysa, değiştirme önerilir. Değiştirirken, yeni sensörün orijinal özelliklerle eşleştiğinden ve sızıntıları önlemek için uygun torkla yüklendiğinden emin olun.
- Kablo demetini ve konektörlerini korozyon, hasar veya gevşek bağlantılar açısından inceleyin.
- Sensör okumalarını doğrulamak için yakıt basıncını mekanik bir gösterge ile kontrol edin.
- Yakıt pompası çalışmasını ve yakıt filtresi koşulunu test edin, çünkü bunlar yakıt basıncını etkileyin.
- Onarıldıktan sonra teşhis kodlarını temizleyin ve çözünürlüğü doğrulamak için bir test sürüşü gerçekleştirin.
Geleneksel içten yanmalı motor (ICE) araçları yakıt basınç sensörlerini kapsamlı bir şekilde kullanırken, benzinli motorlu hibrid araçlar da motor çalışması sırasında yakıt teslimatını verimli bir şekilde yönetmek için onlara güvenmektedir.
Buna karşılık, tamamen elektrikli araçların (EV) yakıt sistemleri yoktur ve bu nedenle yakıt basınç sensörleri kullanmaz. Bununla birlikte, hibrid elektrikli araçlar (HEV'ler) ve eklenti hibritleri (PHEV'ler), motorun başlatma/durdurma ve yakıt ekonomisini optimize etmek için yakıt basınç sensörleri de dahil olmak üzere çoklu sensörler gerektiren karmaşık yakıt sistemlerine sahip olabilir.
Yakıt basınç sensörü, yakıt sisteminin hayati bir bileşenidir ve motorun optimum performans için doğru yakıt basıncını almasını sağlar. Konumu araç tasarımına bağlı olarak değişir, ancak en çok yakıt rayında, yakıt pompasının yakınında veya emme manifoldunun altında bulunur. Konumunun ve fonksiyonunun uygun şekilde anlaşılması, motor verimliliğinin ve uzun ömürlülüğün korunmasına yardımcı olarak etkili bakım ve sorun gidermeye yardımcı olur.
Doğru yakıt basıncı okumaları, ECU'nun yakıt enjeksiyonunu tam olarak kontrol etmesine, yakıt ekonomisini iyileştirmesine, emisyonları azaltmasına ve motor hasarını önlemesine izin verir. Düzenli inceleme, temizleme ve sensörün zamanında değiştirilmesi birçok yaygın motor performans sorununu önleyebilir.
DIY meraklıları ve profesyonel mekanikler için, yakıt basınç sensörünün nerede bulunduğunu ve nasıl çalıştığını bilmek, yakıt sistemi problemlerini teşhis etmek ve güvenilir araç çalışması sağlamak için temeldir.
Yakıt basınç sensörü, enjektörlerden hemen önce doğrudan yakıt basıncını ölçmek için ortada veya sonunda yakıt rayına monte edilir.
Evet, bazı araçlarda, sensör yakıt deposu içindeki yakıt pompası modülü ile entegre edilir, bu da hizmet için tank çıkarma veya erişim panelinin çıkarılması gerektirir.
Yaygın işaretler arasında motor durma, zayıf yakıt ekonomisi, kaba rölanti ve P0191 veya P0192 gibi motor ışık kodlarını kontrol edin. Sensör voltajını özelliklere karşı test etmek hataları onaylayabilir.
Evet, sensör kirli ise temizlik mümkündür ve önerilir, ancak sensör elemanına zarar vermekten kaçınmak için dikkatle yapılması gerekir.
Kapalı bir sistemdeki basınç genellikle eşit olsa da, basınç gradyanları oluşabilir. Bu nedenle, sensörü yakıt rayına yakın yerleştirmek doğru okumalar için idealdir, ancak uygun sıhhi tesisatla uzaktan montaj da kalibrasyonla çalışabilir.
