Basınç sensörleri, sayısız modern sistemdeki hayati bileşenlerdir, bu da otomotiv ve havacılıktan sağlık ve çevresel izlemeye kadar değişen endüstrilerdeki basınçların hassas ölçülmesini ve kontrolünü sağlar. Nasıl olduğunu anlamak Basınç sensörü çalışmaları, temel ilkelerini, farklı türleri, dahili mimariyi, sinyal işlemeyi ve uygulama için pratik hususları keşfetmeyi içerir. Bu kapsamlı makale, mühendisler, öğrenciler ve sensör teknolojisi ile ilgilenen herkes için kapsamlı bir rehber sağlayarak basınç sensörlerinin bilim, teknoloji ve gerçek dünya kullanımlarını araştırıyor.

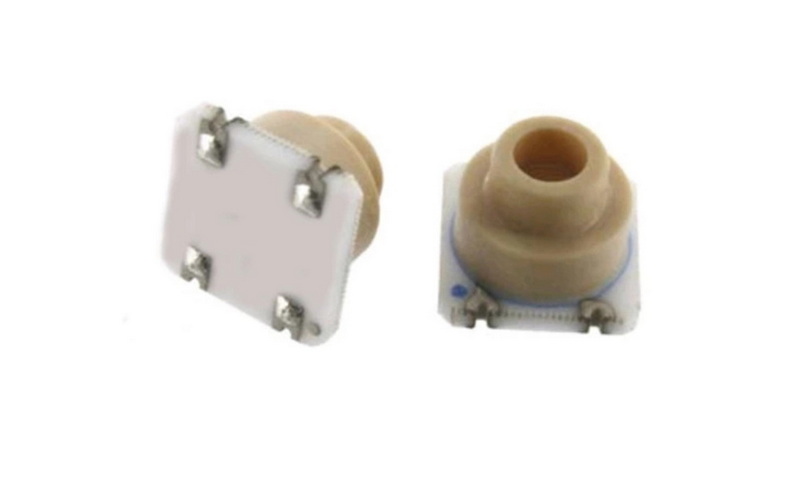

Basınç sensörü, bir yüzeyde bir sıvı (sıvı veya gaz) tarafından uyguladığı kuvveti tespit eden ve bu kuvveti bir elektrik sinyaline dönüştüren bir cihazdır. Bu sinyal daha sonra ölçülebilir, görüntülenebilir veya otomatik sistemlerde geri bildirim kontrolü için kullanılabilir. Basınç sensörlerine, tasarımlarına ve çıkışlarına bağlı olarak genellikle basınç dönüştürücüleri, vericiler veya anahtarlar denir.
Özünde, basınç sensörleri bir algılama elemanına uygulanan fiziksel basıncı bir elektrik sinyaline çevirerek işlev görür. Süreç genellikle üç temel adım içerir:
1. Kuvvet toplama: Uygulanan basınca yanıt olarak esnek bir diyafram veya membran deformları.
2. Sinyal dönüşümü: Deformasyon, mekanik değişimi bir elektrik sinyaline dönüştüren bir transdüksiyon elemanı (bir gerinim göstergesi, kapasitif plaka veya piezoelektrik kristal gibi) ile tespit edilir.
3. Çıktı Üretimi: Elektrik sinyali işlenir ve daha fazla kullanım için bir voltaj, akım veya dijital sinyal olarak çıktı.
Bu dönüşüm işleminin doğruluğu ve güvenilirliği, sensörün gerçek dünya uygulamalarındaki etkinliği için kritik öneme sahiptir.
Basınç sensörleri, her biri benzersiz çalışma prensiplerine ve uygun uygulamalara sahip çeşitli tiplerde gelir. En yaygın türler şunları içerir:
- Yapı: Bu sensörler, genellikle bir buğday taşı köprüsü konfigürasyonunda düzenlenmiş, kendisine bağlı gerinim göstergeleri olan ince bir diyafram kullanır.
- Çalışma: Basınç uygulandığında, diyafram esnektir ve gerinim göstergelerinin direncinin değişmesine neden olur. Dirençteki bu değişiklik, basınçla orantılı olan voltaj çıkışını değiştirir.
- Uygulamalar: Güvenilirliği ve maliyet etkinlikleri nedeniyle endüstriyel otomasyonda, otomotiv sistemlerinde ve tıbbi cihazlarda yaygın olarak kullanılmaktadır.
- Yapı: Biri sabit ve diğeri esnek (diyafram) iki iletken plakadan oluşur.
- Çalışma: Basınç, diyaframın hareket etmesine neden olur, plakalar ve dolayısıyla kapasitans arasındaki mesafeyi değiştirir. Bu varyasyon tespit edilir ve bir elektrik sinyaline dönüştürülür.
-Uygulamalar: Düşük basınç ölçümleri, yüksek hassasiyetli uygulamalar ve düşük güç tüketimi gerektiren ortamlar için idealdir.
- Yapı: Mekanik olarak stresli olduğunda elektrik yükü üreten kuvars veya belirli seramikler gibi malzemeler kullanın.
- Çalışma: Basınç uygulandığında, piezoelektrik malzeme kuvvetle orantılı bir voltaj üretir. Bu sensörler dinamik (hızla değişen) basınçları ölçmede mükemmeldir.
- Uygulamalar: Titreşim analizi, şok izleme, dinamik basınç ölçümü ve akustik uygulamalarda kullanılır.
- Yapı: Metal bir diyafram üzerinde biriken metal ince film göstergeleri.
- Çalışma: Basınç diyaframı büker, bir çıkış sinyali olarak ölçülen ince filmin elektrik direncini değiştirir.
-Uygulamalar: Yüksek sıcaklık, yüksek istikrar ve sert endüstriyel ortamlar için uygundur.
- Yapı: Işık iletiminde veya yansımadaki basınca bağlı değişiklikleri tespit etmek için optik lifleri veya bileşenleri kullanın.
- Çalışma: Basınç, ışık sinyalini modüle eden bükme veya kırılma indisi gibi optik yolun fiziksel özelliklerini değiştirir.
- Uygulamalar: MRI makineleri veya yüksek voltajlı ekipman gibi güçlü elektromanyetik girişimlere sahip ortamlar için uygundur.
- Yapı: Rezonans frekansı uygulanan basınçla değişen titreşimli bir element (silikon ışını gibi) kullanın.
- Çalışma: Basınç kaynaklı stres, elektronik olarak ölçülen rezonans frekansını değiştirir.
- Uygulamalar: Yüksek hassasiyetli bilimsel aletlerde ve havacılık sistemlerinde kullanılır.
Basınç sensörleri, farklı uygulamaların ihtiyaçlarına göre uyarlanmış çeşitli şekillerde sinyalleri çıkarabilir:
- Voltaj çıkışı: Basınç dönüştürücülerinde yaygın olan, basınçla orantılı bir voltaj sağlıyor.
- Akım çıkış (4-20 mA): Endüstriyel vericilerde standart, minimum kayıpla uzun mesafeli sinyal iletimine izin verir.
- Dijital Çıkış: Mikrodenetleyici arayüzleri (I2C, SPI, CAN, vb.) Modern sensörlerde kullanılır ve dijital sistemlere ve IoT cihazlarına entegrasyon sağlar.
Sinyal koşullandırma devresi genellikle doğru ve kararlı okumalar sağlayarak çıkışı yükseltmek, filtrelemek ve doğrusallaştırmak için sensör paketine dahil edilir.

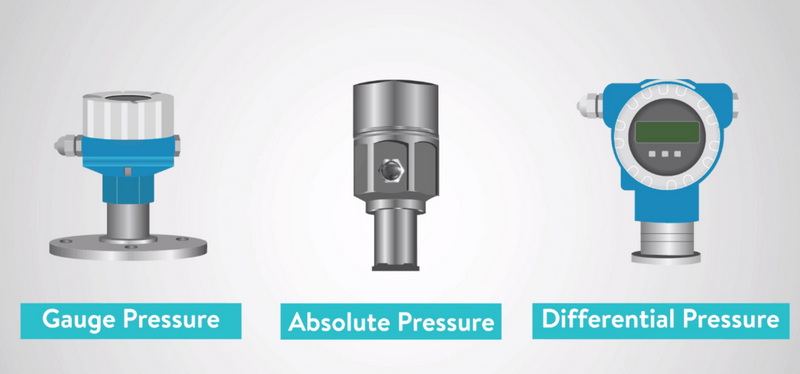

Basınç sensörleri, ölçüm için kullanılan referans noktasına göre sınıflandırılır:
- Gösterge Basıncı: Atmosfer basıncına (örneğin lastik basıncı) göre ölçer.
- Mutlak Basınç: Mükemmel bir vakuma göre ölçer (örn. Barometrik basınç).
- Diferansiyel Basınç: İki nokta arasındaki farkı ölçer (örneğin, bir filtre veya delik boyunca).
Her tür belirli uygulamalar sunar ve uygun sensör tasarımı gerektirir.

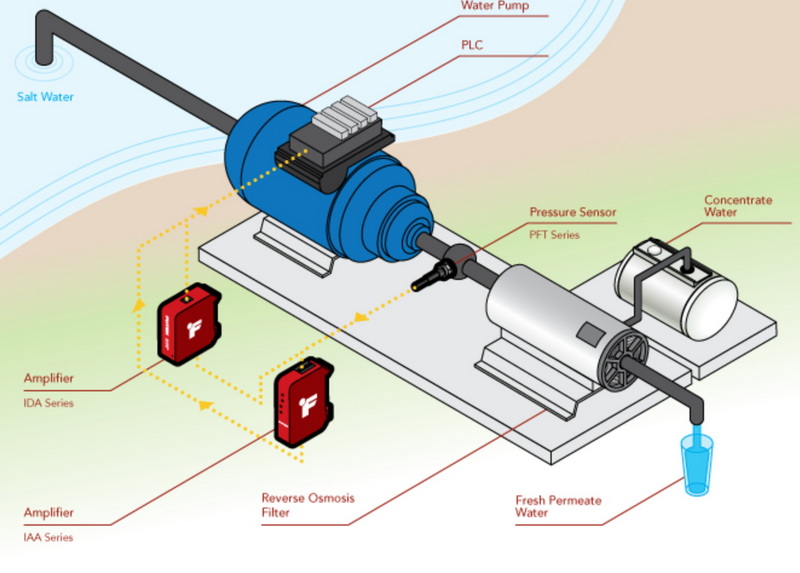

Basınç sensörleri endüstriler ve teknolojiler arasında her yerde bulunur. Bazı önemli uygulamalar şunları içerir:
- Hidrolik ve pnömatik sistemlerin izlenmesi ve kontrolü.
- Proses kontrolünde güvenliği sağlamak (örneğin, kazanlar, kompresörler).
- Sızıntı tespiti ve önleyici bakım.
- Lastik Basıncı İzleme Sistemleri (TPMS).
- Motor yönetimi (manifold hava basıncı, yağ basıncı).
- Hava yastığı dağıtım ve fren sistemleri.
- Kan basıncı monitörleri (invaziv olmayan ve invaziv).
- Solunum ekipmanı (ventilatörler, anestezi makineleri).
- İnfüzyon pompaları ve sıvı dağıtım sistemleri.
- Hava istasyonları (barometrik basınç).
- Yeraltı suyu ve taşkın izleme.
- Hava kalitesi ve kirlilik tespiti.
- Kabin basınç kontrolü.
- Yükseklik ve hava hızı ölçümü.
- Motor ve yakıt sistemi izleme.
- Akıllı telefonlar ve giyilebilir cihazlar (altimetreler, barometreler).
- Ev Otomasyonu (HVAC, Akıllı Aletler).
- Boru hattı izleme ve sızıntı tespiti.
- Wellhead basınç ölçümü.
- Enerji santrali güvenlik sistemleri.
Mikro-Electro-Mekanik Sistemler (MEMS) teknolojisi, minyatürleştirme ve seri üretim sağlayarak basınç sensörlerini devrim yaratmıştır. MEMS basınç sensörleri mikrofabrik diyaframlar ve piezoresistif veya kapasitif elemanlar kullanır:
- Küçük boyut ve düşük ağırlık.
- Düşük güç tüketimi.
- Yüksek güvenilirlik ve tekrarlanabilirlik.
- Dijital elektroniklerle entegrasyon.
MEMS sensörleri, kompaktlıkları ve maliyet etkinlikleri nedeniyle otomotiv, tıbbi ve tüketici elektroniğinde yaygın olarak kullanılmaktadır.
Nesnelerin İnterneti'nin (IoT) yükselişi ile basınç sensörleri, kablosuz iletişim modülleri (Bluetooth, Zigbee, Lora vb.) İle giderek daha fazla entegre edilir ve uzaktan izleme ve veri günlüğünü sağlar. Akıllı sensörler şunları içerebilir:
- Yerleşik sinyal işleme.
- Kendi kendine kalibrasyon ve teşhis.
- Güvenli iletim için veri şifrelemesi.
Bu gelişmeler, basınç sensörlerinin kapsamını öngörücü bakım, akıllı şehirler ve bağlantılı sağlık hizmetlerine genişletir.
Doğruluğu sağlamak için, basınç sensörleri bilinen standartlara göre kalibre edilir. Üreticiler genellikle çevresel etkilere ve sensör kaymasına karşı koymak için sıcaklık telafisi ve doğrusallaştırma algoritmalarını içerir. Gelişmiş sensörler, kalibrasyon verilerini yerleşik bellekte saklayarak tak ve oynatın değiştirilmesine izin verebilir.
Doğru basınç sensörünün seçilmesi, birden fazla faktörü dengelemeyi içerir:
- Basınç Aralığı: Sensörün yeterli güvenlik marjlarıyla beklenen çalışma aralığını kapsadığından emin olun.
- Doğruluk ve hassasiyet: Sensörün doğruluğunu uygulamanın gereksinimleriyle eşleştirin; Sıcaklık ve zaman üzerinde toplam hata bandını düşünün.
- Çevre Koşulları: Sıcaklık aşırı uçlarına, nem, titreşim, şok ve aşındırıcı ortamlara maruz kalmayı değerlendirin.
- Çıkış sinyali türü: Sisteminizle uyumlu bir çıkışa sahip bir sensör seçin (analog voltaj, akım döngü, dijital).
- Yanıt süresi: Dinamik basınç ölçümleri için hızlı yanıt çok önemlidir (örn. Motor izleme, patlama tespiti).
- Malzeme Uyumluluğu: Sensör ıslatılmış parçalar, proses ortamından korozyona veya kimyasal saldırıya direnmelidir.
- Boyut ve montaj: Mevcut alanı ve kurulum kısıtlamalarını göz önünde bulundurun.
- Maliyet ve uzun ömür: Beklenen hizmet ömrü ve bakım gereksinimlerine karşı başlangıç maliyetini dengeleyin.
Basınç sensörleri sıcaklık değişimlerine duyarlı olabilir, bu da sürüklenmeye veya doğrusal olmayanlığa neden olabilir. Çözümler şunları içerir:
- Yerleşik sıcaklık telafisi devreleri.
- Düşük termal genleşmeye sahip malzemeler kullanma.
- Çalışma ortamında düzenli kalibrasyon.
Sensörlerin nominal maksimumlarının ötesindeki baskılara maruz kalmak kalıcı hasara neden olabilir. Birçok sensör şunları içerir:
- Diyafram sapmasını sınırlamak için mekanik duraklar.
- Kritik uygulamalarda basınç tahliye vanaları veya patlama diskleri.
Endüstriyel ortamlar, sensör doğruluğunu etkileyen elektriksel gürültü getirebilir. Azaltma stratejileri şunları içerir:
- Korumalı kablolar ve uygun topraklama.
- Diferansiyel sinyal iletimi (örn., 4-20 mA döngüleri).
- Sağlam veri bütünlüğü için dijital sinyal çıkışı.
Doğru sensör malzemelerinin (örn. Paslanmaz çelik, hastelloy, seramik) seçilmesi, aşındırıcı veya aşındırıcı ortamlarda uzun süreli performans sağlar.
Basınç sensörü teknolojisinin geleceği çeşitli eğilimlerle şekillenmiştir:
- Yapay zeka ve veri analitiği ile entegrasyon: Yerleşik işlemeli akıllı sensörler anomalileri tespit edebilir ve başarısızlıkları tahmin edebilir.
- Esnek ve giyilebilir sensörler: Tıbbi ve spor uygulamaları için esnek substratlarda basınç sensörlerinin geliştirilmesi.
- Enerji toplama: Bakımsız çalışma için ortam enerjisi (titreşim, termal veya güneş) ile güçlendirilen sensörler.
- Çevresel sürdürülebilirlik: Çevre dostu malzemeler ve üretim süreçleri.
Basınç sensörleri, fiziksel çevre ve elektronik sistemler arasındaki kritik bağlantıyı sağlayarak günümüzün teknolojik olarak gelişmiş dünyasında vazgeçilmezdir. Baskı doğru ve güvenilir bir şekilde ölçme yetenekleri, endüstriler arasında güvenlik, verimlilik ve yeniliği desteklemektedir. Akıllı telefonlardaki küçük MEMS sensörlerinden petrol kulelerindeki sağlam endüstriyel vericilere kadar, basınç sensörü teknolojisinin evrimi otomasyon, sağlık, ulaşım ve ötesinde ilerlemeyi artırmaya devam etmektedir. Basınç sensörlerinin nasıl çalıştığını, türlerini ve seçim kriterlerini anlamak, mühendisleri ve kullanıcıları mevcut ve gelecekteki uygulamalar için tam potansiyellerini kullanmalarını sağlar.
Bir basınç sensörü basıncı algılar ve bir elektrik sinyaline dönüştürür. Bir basınç dönüştürücü tipik olarak basınçla orantılı bir voltaj sinyalini çıkaran bir sensöre atıfta bulunurken, bir basınç verici endüstriyel uygulamalar için tespit edilen basıncı bir akım çıkışına (genellikle 4-20 mA) dönüştürür.
Gerekli basınç aralığı, doğruluk, çevre koşulları, çıkış sinyali tipi ve ölçülen ortamla uyumluluk gibi faktörleri göz önünde bulundurun. Ayrıca, belirli ortamlar için sensörün tepki süresini ve malzeme uyumluluğunu değerlendirin.
Evet, çoğu basınç sensörü, sensör malzemelerinin ortamla uyumlu olması ve basınç aralığı uygun olması koşuluyla, hem sıvıların hem de gazların basıncını ölçmek için tasarlanmıştır.
Yaygın nedenler arasında uyumsuz kimyasallara maruz kalma, aşırı sıcaklıklar, mekanik şok veya titreşim, elektriksel dalgalanmalar ve diyafram veya algılama elemanına fiziksel hasar bulunur.
Tipik olarak bir referans standardı kullanılarak üreticinin kılavuzlarına göre düzenli kalibrasyon önerilir. Bakım, sensörü temiz tutmayı, sızıntıları kontrol etmeyi ve bağlantıların güvenli ve korozyondan uzak kalmasını içerir.
