A légkondicionáló (A/C) rendszer egy autóban összetett alkatrész -hálózat, amely együtt működik, hogy hűvös levegőt biztosítson a kabin belsejében. Ezen alkatrészek között a A légkondicionáló nyomásérzékelő döntő szerepet játszik a rendszer hatékony működésének biztosításában [6] [9]. Ez a cikk a légkondicionáló nyomásérzékelő működését, annak fontosságát, típusait, a hibás érzékelő tüneteit, a tesztelési módszereket és a gyakran feltett kérdéseket.

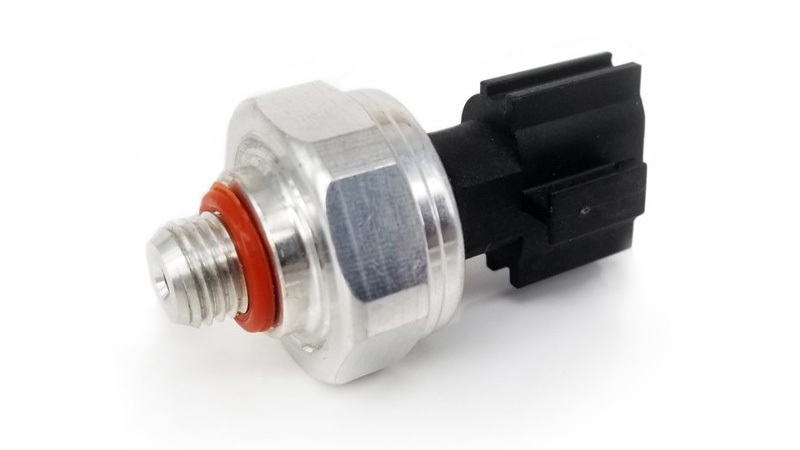

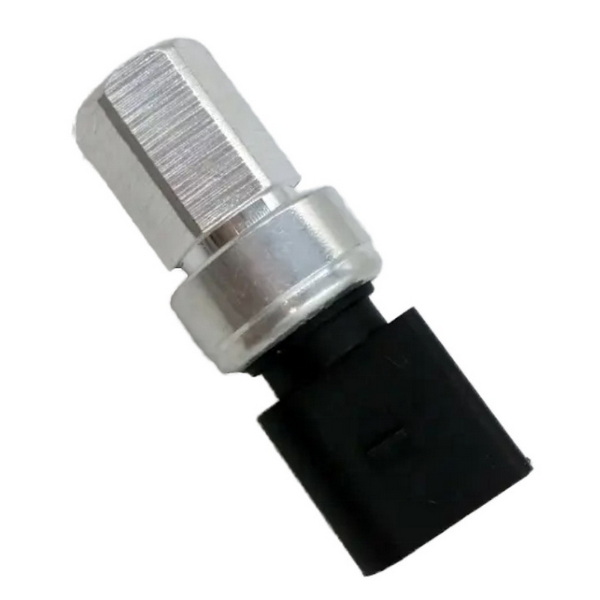

A légkondicionáló nyomásérzékelő, más néven nyomáskapcsoló, olyan biztonsági eszköz, amely figyeli a hűtőközeg nyomását a légkondicionáló rendszeren belül [2] [9]. Jellemzően a kompresszor és a kondenzátor közötti nagynyomású csővezetéken helyezkedik el [6]. Az érzékelő elsődleges funkciója annak biztosítása, hogy a hűtőközeg optimális nyomáson működjön [2].
A légkondicionáló nyomásérzékelőnek számos kritikus szerepe van:
- Az optimális hűtőközeg nyomás biztosítása: Az érzékelő biztosítja, hogy a hűtőközeg nyomás a biztonságos és hatékony működési tartományban legyen [2]. A légkondicionáló rendszert nagy terhelésnek vetik alá, és a nyomás akár 30 bar -t is elérhet, ez döntő fontosságú az optimális nyomás fenntartásához [2].
- Kompresszorvezérlés: Az érzékelő közvetlenül felelős a légkondicionáló kompresszor szabályozásáért [2]. A kompresszor nagy nyomáson összenyomja a hűtőközeget, és az érzékelő ezt a nyomást figyeli a károsodás megakadályozása érdekében [2].
- Szivárgás észlelése: A légkondicionáló nyomásérzékelő biztosítja a hűtőközeg szivárgását [2]. Ha a rendszer nyomása túl alacsony, az érzékelő megakadályozza a kompresszor indulását, megvédve azt a potenciális károsodástól [2].
- Radiátor ventilátor -vezérlés: A nyomásérzékelő szerepet játszik a radiátor ventilátorának szabályozásában, segítve a hűtőközeg hőmérsékletének szabályozását [6].
- Rendszervédelem: A hűtőközeg nyomásának megfigyelésével az érzékelő megvédi a hűtőrendszer alkotóelemeit a károsodástól [6].
A légkondicionáló nyomásérzékelők két fő típusban kaphatók: analóg és digitális [2].
- Analóg légkondicionáló nyomásérzékelő: Az analóg érzékelő általában egy membránból áll, amely a hűtőközeg nyomás alapján kinyitja vagy bezárja az elektromos áramkört [2]. Ez a művelet jelet ad a kompresszor és a ventilátorok be- vagy kikapcsolásához [2].
- Digitális légkondicionáló nyomásérzékelő: A digitális érzékelő, gyakran piezoelektromos érzékelő, egy specifikus feszültséget bocsát ki, a mért hűtőközeg -nyomástól függően [2]. Ezeket az adatokat ezután továbbítják a jármű számítógépére, amely a programozott értékek alapján vezérli a légkondicionáló rendszert [2].
A légkondicionáló nyomásérzékelők úgy működnek, hogy a hűtőközeg nyomását elektromos jelzé alakítják, amelyet a jármű számítógépe képes értelmezni [5]. Ezek az érzékelők három áramkört tartalmaznak: egy 5 voltos referenciaáramkör, egy jeláram és egy földi áramkör [5]. Ahogy a hűtőközeg nyomás megváltozik, az érzékelő változó feszültségjelet ad ki, jellemzően 0,1 V alacsony nyomáson (~ 0 psi) és 4,9 V -os nagy nyomáson (~ 430 psi) [5].
A modern járművek ezeket az érzékelőket használják a légkondicionáló rendszer magas és alacsony oldalsó nyomásainak figyelésére [5]. Az elektronikus klímaberendezés (ECC), az erőátviteli vezérlő modul (PCM) vagy a testvezérlő modul (BCM) a légkondicionáló nyomásérzékelő jelét olvassa [5].
A légkondicionáló nyomáskapcsoló olyan biztonsági kapcsoló, amely megvédi a kompresszort a sérülésektől [9]. Minden autónak van kettős nyomáskapcsolója, az egyik az alacsony nyomású oldalra, a másik a nagynyomású oldalra [9]. Ha a nyomás túl alacsony vagy túl magas lesz, a légkondicionáló nyomáskapcsoló leállítja a kompresszort, hogy elkerülje a sérüléseket [9].
A nyomáskapcsolók kettős kapcsolókba és trináris kapcsolókba sorolhatók [7]. A kettős kapcsolók mind a rendellenesen magas, mind a rendellenesen alacsony nyomást észlelik egy kapcsolóban, míg a trináris kapcsolók egy kettős kapcsolót kombinálnak az elektromos ventilátorok nyomáskapcsolóval [7].
A hibás légkondicionáló nyomásérzékelő több szempontból is megnyilvánulhat. Ezeknek a tüneteknek a felismerése elősegítheti az időbeni diagnosztizálást és a javítást. A rossz légkondicionáló nyomásérzékelő általános jelei a [3] [8] [9]:
1. Rossz légkondicionáló funkció: A légkondicionáló rendszer nem termel elég hűtött levegőt [3].
2. A légkondicionáló meleg levegőt fúj: a légkondicionáló rendszer meleg levegőt bocsát ki a hideg levegő helyett [8] [9].
3. A légkondicionáló rendszer nem kapcsol be: A légkondicionáló rendszer nem aktiválódik, ha bekapcsolták [9].
4. A/c ismételten be- és kikapcsol: a légkondicionáló gyakran be- és kikapcsol [9].
5. Furcsa zajok a légkondicionáló egységből: szokatlan hangok, például kattintás vagy rezgések, a légkondicionáló egységből származnak [3] [8].
6.
7. Motorfény: A motor lámpája kigyullad, a légkondicionáló rendszerhez kapcsolódó hibakódok megjelenítésével [4].
8. A rendszer túlmelegedése: A légkondicionáló rendszer túlmeleged a rossz nyomáskezelés miatt [1].
Az autó légkondicionáló nyomásérzékelőjének ellenőrzése több lépést foglal magában a pontos diagnózis biztosítása érdekében. Íme egy lépésről lépésre a jármű légkondicionáló nyomásérzékelőjének teszteléséhez [3]:
- OBD II szkenner
- Hűtőközeg-újratöltési készlet alacsony nyomású mérőeszközzel
- multiméter
1. Figyelje meg a légkondicionáló működését:
- Kapcsolja be a jármű légkondicionálóját a motor futása közben [3].
- Tartsa nyitva az autó ajtaját, hogy megakadályozza a légkondicionáló egység kikapcsolását [3].
- Ha a légkondicionáló kikapcsol, és hirtelen a nyomásérzékelő nem működik megfelelően [3].
2. Ellenőrizze a párologtató csöveket:
- Amíg a légkondicionáló még mindig be van kapcsolva, adja meg a motorháztetőt [3].
- Keresse meg a párologtatót, amelyet csövek és tömlőkön keresztül csatlakoztatnak a kompresszorhoz [3].
- Érezze meg a két csövet, amely összeköti a párologtatót a tűzfalhoz [3].
- Ha a csövek melegek, akkor nincs hűtőközeg, amelyen átfolyik az alacsony hűtőközeg -szint vagy a hibás működésű nyomásérzékelő [3].
3. Mérje meg az alacsony nyomású oldalt:
-Csatlakoztassa az alacsony nyomású illesztést egy hűtőközeg-újratöltési készletből származó alacsony nyomású nyomásmérővel [3].
- Azonosítsa az alacsony nyomású illesztést egy tőke 'l ' címkével, amely a kompresszor és az akkumulátor között található [3].
- Az alacsony nyomásnak legalább 56 psi-t (font / négyzet hüvelyk) regisztrálnia kell egy 80 fokos napon [3]. Ha a nyomás elegendő, akkor a nyomásérzékelő hibásan működhet [3].
4. Használjon OBD II szkennert:
- Keresse meg a jármű OBD II portját, általában a kormányoszlop közelében [3].
- Csatlakoztassa az OBD II szkennert a terminálhoz, és váltson a jármű gyújtásának a kiegészítő módra [3].
- Olvassa el az OBD II szkennerén megjelenő érzékelőkódokat, vagy keresse meg azokat egy olyan weboldalon, mint az Autozone vagy az OBD II kód [3].
- Ha a légkondicionáló nyomásérzékelője meghibásodik, az OBD II kód a szkennerrel értesíti Önt [3].
5. Vizsgálja meg az érzékelő huzalozását:
- Távolítsa el a légkondicionáló nyomásérzékelőt, és vizsgálja meg az érzékelőhöz futó vezetékcsatlakozást az autó elektromos vezetékéből [3].
- Kapcsolja be a gyújtásgombot a kiegészítők helyzetére, miközben a multiméter szondait az elektromos csatlakozás kábelkötegének végére helyezi [3].
- Ha az érzékelő vezetéke megfelelő, a multiméternek 4,0 és 5,0 voltos leolvasást kell mutatnia [3].
Az alábbiakban néhány a sérült légkondicionáló nyomáskapcsolóhoz kapcsolódó tipikus OBD hibakódok közül néhány: [9]:
- P0530: A légkondicionáló hűtőközeg nyomásérzékelője hibásan működő [9]
- P0531: A légkondicionáló rendszernek túl kevés vagy túl magas a hűtőközeg [9]
- P0532: alacsony hűtőközeg -nyomásszint [9]
- P0533: Magas hűtőközeg -nyomásszint [9]
A légkondicionáló nyomásérzékelő létfontosságú elem az autó légkondicionáló rendszerében. Biztosítja, hogy a hűtőközeg optimális nyomáson működjön, vezérli a kompresszort, észlel a hűtőközeg szivárgását és védi a rendszer alkatrészeit [2] [6] [9]. A hibás érzékelő jeleinek felismerése és a tesztelés megismerése időt és pénzt takaríthat meg a javítások során [3] [8] [9]. A hibás működésű légkondicionáló nyomásérzékelő rendszeres karbantartása és időben történő cseréje elengedhetetlen a kényelmes és hatékony vezetési élmény fenntartásához [9].
A légkondicionáló nyomásérzékelő elsődleges funkciója a hűtőközeg nyomásának nyomon követése a légkondicionáló rendszerben [2] [9]. Biztosítja, hogy a hűtőközeg optimális nyomáson működjön, vezérli a kompresszort, észleli a hűtőközeg szivárgását és védi a rendszer alkatrészeit [2] [6] [9].
A gyakori jelek közé tartozik a gyenge légkondicionáló funkció, a légkondicionálóból származó meleg levegő fújása, a légkondicionáló rendszer nem bekapcsol, a légkondicionáló ismételten bekapcsol és kikapcsol, furcsa zajok a légkondicionáló egységből, és a kompresszor nem fut a [3] [8] [9].
Vizsgálhatja a légkondicionáló nyomásérzékelőt a légkondicionáló működésének megfigyelésével, a párologtató csövek ellenőrzésével, az alacsony nyomású oldal mérésével, OBD II szkenner segítségével, és az érzékelő vezetékeinek multiméterrel történő tesztelése [3].
A gyakori OBD hibakódok közé tartozik a P0530 (A/C hűtőközeg -nyomásérzékelő hibásan működő), P0531 (A/C rendszer túl kevés vagy túl magas hűtőközeg), P0532 (alacsony hűtőközeg -nyomásszint) és P0533 (magas hűtőközeg nyomásszint) [9].
Egy analóg légkondicionáló nyomásérzékelő általában egy membránból áll, amely a hűtőközeg nyomása alapján megnyitja vagy bezárja az elektromos áramkört, míg a digitális légkondicionáló nyomásérzékelő egy specifikus feszültséget bocsát ki, a mért hűtőközeg nyomásától függően [2].
